模擬電子技術試卷04級

1、學院、系 專業班級 學號 姓名 ······························密·················&

2、#183;··············封·······························線····

3、;·······························模擬電子技術考試試卷(8) （本試卷共 4 頁）題號一二三四五六七總分得分 得分閱卷人一、（本題滿分20分）選擇正確答案填入空內。（1）當溫度升高時，二極管的反向飽和電流將 。 A. 減小 B. 升高 C. 不變 （2）以下說

4、法正確的是 。A. 三極管是電壓控制器件，場效應管是電流控制器件B. 場效應管是電壓控制器件，三極管是電流控制器件C. 三極管和場效應管都是電壓控制器件 （3）對于N溝道增強型場效應管，當UGS>UGS(th)時，能夠使其工作在恒流區的UDS的值是 。 A. B. C. （4）在以下三種直接耦合基本放大電路中，輸入電阻最小的電路是 ；輸入電阻最大的電路是 ，輸出電阻最小的電路是 ，有電壓放大作用的是 ，有電流放大作用的是 ，高頻特性最好的電路是 ，輸出電壓與輸入電壓反相的電路是 。 A共射電路 B共集電路 C共基電路 （5）在放大電路中，欲將電壓信號轉換成與之成比例的電流信號應引入 ；欲

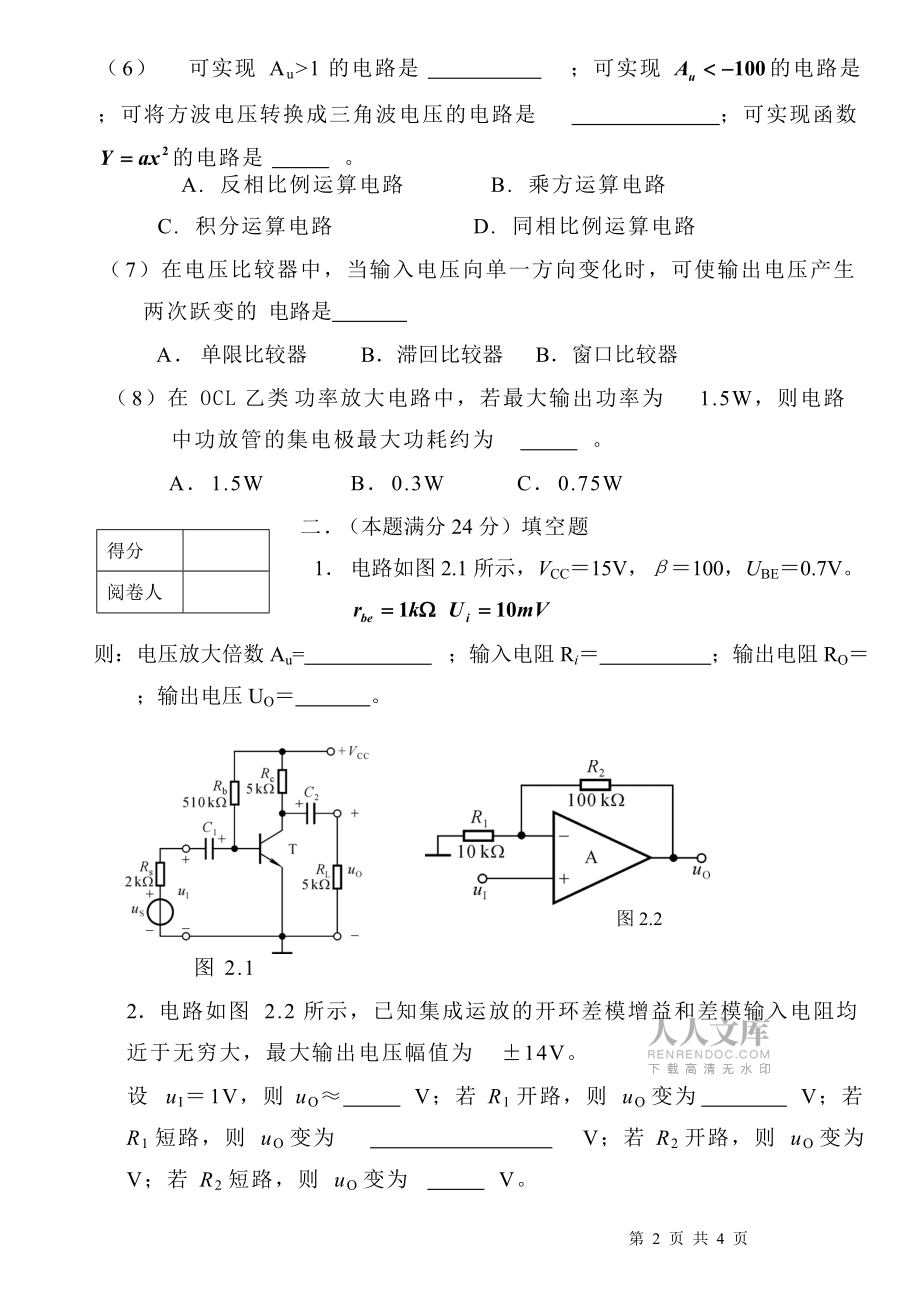

5、得到電流電壓轉換電路，應引入 ；欲減小輸入電阻并穩定輸出電流，應引入 ；欲增大輸入電阻并并增強帶負載能力，應引入 負反饋。A電壓并聯負反饋 B電壓串聯負反饋 C電流并聯負反饋 D電流串聯負反饋（6） 可實現Au>1的電路是 ；可實現的電路是 ；可將方波電壓轉換成三角波電壓的電路是 ；可實現函數的電路是 。 A. 反相比例運算電路 B. 乘方運算電路C. 積分運算電路 D. 同相比例運算電路 （7）在電壓比較器中，當輸入電壓向單一方向變化時，可使輸出電壓產生兩次躍變的電路是 A 單限比較器 B滯回比較器 B窗口比較器（8）在OCL乙類功率放大電路中，若最大輸出功率為1.5W，則電路中功放管

6、的集電極最大功耗約為 。 A1.5W B0.3W C0.75W 得分閱卷人 二（本題滿分24分）填空題1 電路如圖2.1所示，VCC15V，100，UBE0.7V。 圖2.2則：電壓放大倍數Au= ；輸入電阻Ri ；輸出電阻RO ；輸出電壓UO 。 圖2.12電路如圖2.2所示，已知集成運放的開環差模增益和差模輸入電阻均近于無窮大，最大輸出電壓幅值為±14V。設 uI1V，則uO V；若R1開路，則uO變?yōu)?V；若R1短路，則uO變?yōu)?V；若R2開路，則uO變?yōu)?V；若R2短路，則uO變?yōu)?V。 3在圖2.3所示電路中，設二極管導通電壓UD0.7V。則各輸出電壓值分別為：UO1= V ； UO2 V ； UO3 V。 圖2.3得分閱卷人三計算題（本題滿分12分）電路如圖（3）所示，已知場效應管的低頻跨導gm=2mA/V，求：（1）畫出交流等效電路圖 （2）求出、Ri和Ro 圖（4）圖（3）得分閱卷人四（本題滿分12分） 如圖（4）所示： 求：（1）判斷反饋組態 （2）反饋系數（3）深度負反饋下的電壓放大倍數 得分閱卷人五（本題滿分10分）如圖（5）所示，圖（5）求出電路的運算關系。得分閱卷人六 （本題滿分10分）試判斷
