檐溝落水系統技術方案

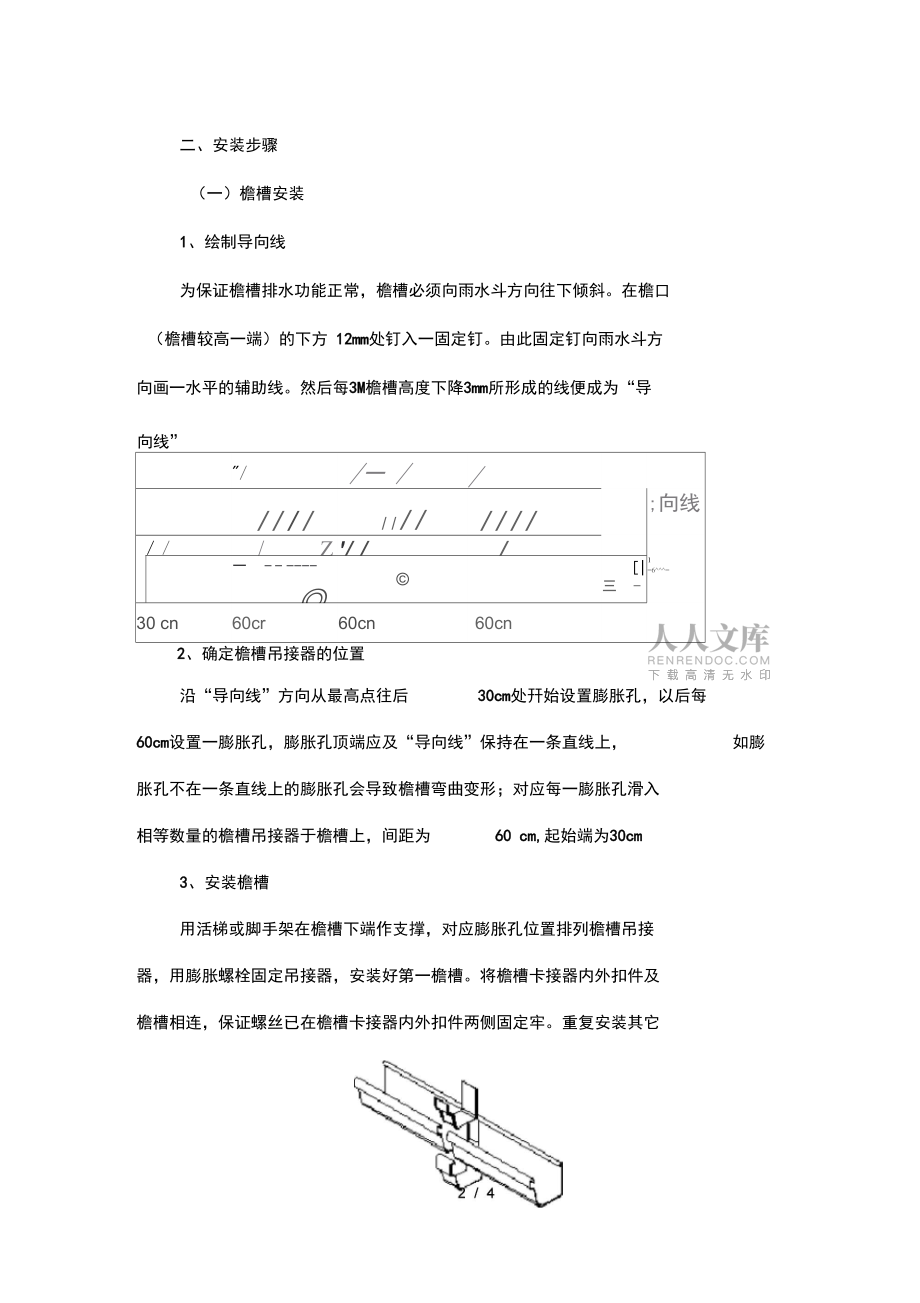

1、檐溝洛水系統技術方案一、材質要求1、采用pvc成品檐溝落水系統，廠制 5.2尺寸。2、雨槽及落水管顏色統一為深灰色，顏色應一致，無色澤不均勻及 變色分解線。3、雨槽及落水管內外壁應光滑、平整、無裂口、氣泡、凹陷和明顯 裂紋。4、 雨槽系統的耐久年限不得低于30年。5、 檐卡應采用膨脹螺栓，螺釘要求選用直徑不小于5mm勺304不銹 鋼螺釘。6、固定落水管的管卡，應采用及落水管槽有相同使用年限的硬質聚 氯乙稀材質制作。7、檐溝落水系統示意圖如下：陽陰掛斗器管0e雨二、安裝步驟（一）檐槽安裝1、繪制導向線為保證檐槽排水功能正常，檐槽必須向雨水斗方向往下傾斜。在檐口（檐槽較高一端）的下方 12mm處釘

2、入一固定釘。由此固定釘向雨水斗方 向畫一水平的輔助線。然后每3M檐槽高度下降3mm所形成的線便成為“導向線”"/一 / / / / / / / / / /;向線/ /Z'/ /一 ©|三1=6=30 cn60cr60cn60cn2、確定檐槽吊接器的位置沿“導向線”方向從最高點往后30cm處幵始設置膨脹孔，以后每60cm設置一膨脹孔，膨脹孔頂端應及“導向線”保持在一條直線上，如膨脹孔不在一條直線上的膨脹孔會導致檐槽彎曲變形；對應每一膨脹孔滑入 相等數量的檐槽吊接器于檐槽上，間距為60 cm,起始端為30cm3、安裝檐槽用活梯或腳手架在檐槽下端作支撐，對應膨脹孔位置排列

3、檐槽吊接器，用膨脹螺栓固定吊接器，安裝好第一檐槽。將檐槽卡接器內外扣件及檐槽相連，保證螺絲已在檐槽卡接器內外扣件兩側固定牢。重復安裝其它檐槽段。最后在檐槽的兩端加裝檐槽鎖畢器封閉檐槽。4、安裝檐槽卡接器各段檐槽由含兩片扣件的檐槽卡接器連接在一起。注意：在檐槽內部 檐槽卡接器的聯體膠條應保持清潔無污物。將檐槽卡接器的兩片扣件分 開，把內扣件（聯體膠條朝下）裝入檐槽嘴縫的上端，外扣件（聯體膠條 朝上）裝入檐槽嘴縫的下端。內外扣件必須蓋住兩段接合檐（或檐槽及檐 槽轉角間）的接縫。然后，通過向自己胸前方向擠壓將內外扣件壓緊（確 信聯體膠條分別及兩段檐槽扣緊）5、定位雨水斗在安裝最后一段天溝之前， 先確

4、定雨水斗的位置。 讓雨水斗對準屋檐，使它保持平直。沿雨水斗的左右兩側畫線。把膨脹孔安裝在沿雨水斗所畫 線條的外側。安裝能將一雨水管引流器及雨水斗相連。擠壓雨水管引流器 直至它完全嵌入雨水斗內，將檐槽吊接器滑入檐槽內，檐槽必須在雨水斗 內自由滑動，以便減少熱脹冷縮的影響。（二）雨水管安裝（ 1）使用雨水管引流器連接雨水管。安裝時首先要確定雨水管的長度；（ 2）使雨水管引流器（雨水管引流器 / 雨水管轉向器相連）在離地至少 15cm 的位置緊挨墻體；同時，使引流器及雨水管保持在一條直線上， 并用雨水管定位器使之及墻體相連，然后插裝雨水管組件。每 3m 的雨水 管需要安裝 2個定位器。若長度超過 3m, 則使用雨水管接口器將兩段雨水 管連接在一起；（3）將雨水管引流器及雨水管的上端相連，并測量安裝在雨水斗相連的雨水斗引流器的上側及下側間的距離；PVC（4）切割一段雨水管，將之裝入兩雨水管引流器之間。用專用 膠將雨水管及引流器膠接；（5）為了
