DA000012路由策略與引入

1、 課程 DA000012路由策略與引入ISSUE 1.026 / 28目 錄課程說明1課程介紹1課程目標1第1章 IP路由策略概述21.1 路由策略的作用21.2 和策略相關的五種過濾器31.3 路由策略與過濾器的關系5第2章 路由策略的配置62.1 路由策略配置任務列表62.1.1 定義路由策略（routing policy）72.1.2 定義路由策略的if-match子句92.1.3 定義路由策略的apply子句112.1.4 路由策略的執行規則132.1.5 AS正則表達式142.1.6 引入其他協議路由152.1.7 定義地址前綴列表172.2 配置路由過濾192.3 路由策略的監控和

2、維護22第3章 路由策略的應用示例243.1 案例一：過濾引入的路由信息243.2 案例二：路由發布時的過濾263.3 案例三：路由接收時的過濾283.4 案例四：路由接收時的過濾30課程說明課程介紹本課程介紹路由策略。在一個自治系統中經常會運行多個IGP，在一個路由器中也可能運行多個路由協議，自治系統間華路由器不同的路由協議之間在進行路由信息的交換和共享時，由于政治、經濟的原因，需要對發送、接受、引入的某些信息進行過濾或者對信息中的屬性進行修改，這時候就要使用到路由策略。課程目標完成本課程的學習后，您應該能夠：l 掌握路由策略和路由引入的概念l 掌握路由策略的五種過濾器l 掌握路由策略的配置

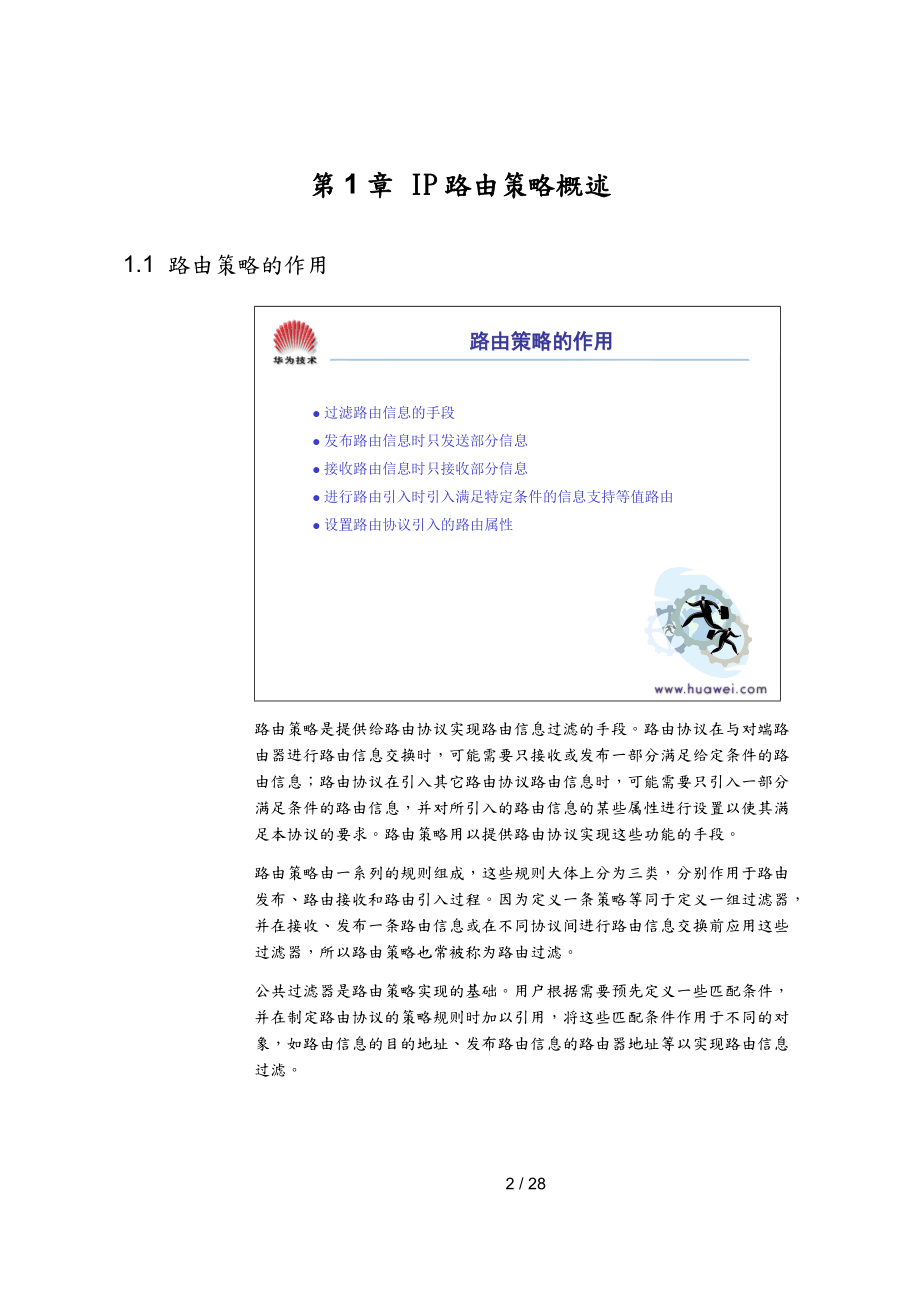

3、命令第1章 IP路由策略概述1.1 路由策略的作用路由策略是提供給路由協議實現路由信息過濾的手段。路由協議在與對端路由器進行路由信息交換時，可能需要只接收或發布一部分滿足給定條件的路由信息；路由協議在引入其它路由協議路由信息時，可能需要只引入一部分滿足條件的路由信息，并對所引入的路由信息的某些屬性進行設置以使其滿足本協議的要求。路由策略用以提供路由協議實現這些功能的手段。路由策略由一系列的規則組成，這些規則大體上分為三類，分別作用于路由發布、路由接收和路由引入過程。因為定義一條策略等同于定義一組過濾器，并在接收、發布一條路由信息或在不同協議間進行路由信息交換前應用這些過濾器，所以路由策略也常被

4、稱為路由過濾。公共過濾器是路由策略實現的基礎。用戶根據需要預先定義一些匹配條件，并在制定路由協議的策略規則時加以引用，將這些匹配條件作用于不同的對象，如路由信息的目的地址、發布路由信息的路由器地址等以實現路由信息過濾。1.2 和策略相關的五種過濾器路由策略提供了routing policy、access-list、aspath-list、community-list和prefix-list五種過濾器供各路由協議引用來進行協議策略規則的制定。如下所示：1. 路由策略（routing policy）用于匹配給定路由信息的某些屬性，并在這些條件匹配后對該路由信息的某些屬性進行設置。一個routing

5、 policy由一組if-match 和apply 子句組成，if-match子句定義匹配準則，也就是通過當前routing policy所需滿足的過濾條件，匹配對象是所給路由信息的一些屬性；apply子句指定動作，也就是在滿足由if-match 子句指定的過濾條件后所執行的一些配置命令，對路由信息的一些屬性進行設置。2. 訪問列表（access-list）訪問列表access-list分為標準型的訪問列表Standard access-list和擴展型的訪問列表extended access-list，應用于路由信息的過濾時，一般使用標準型的訪問列表，用戶在定義訪問列表時指定一個IP地址的網

6、段圍，用于匹配路由信息的目的網段地址或下一跳地址，過濾不符合條件的路由信息。如使用擴展access-list，則只用其源地址匹配域匹配路由信息的目的網段地址域而忽略擴展access list中指定的用于匹配數據包目的地址的IP地址圍。access-list的定義與檢查已經在防火墻的配置中實現，有關的配置請用戶參考防火墻配置中的“acl”命令。3. 前綴列表（prefix-list）前綴列表prefix-list的作用類似于access-list，當用于路由信息過濾時，access-list的命令行會讓用戶難以理解，因為它用的是包過濾的格式，而prefix-list比它更為靈活和易于為用戶理解。

7、在應用于路由信息的過濾時，其匹配對象為路由信息的目的地址信息域；它的另一種應用直接作用于路由器對象（gateway），使本地路由協議只能接收某些特定路由器發布的路由信息，這些路由器的地址必須通過prefix-list的過濾，在這種情況下，prefix-list的匹配對象為路由信息包IP報頭的源地址。一個prefix-list由列表名標識，可以分為幾個部分，由sequence-number指定這幾個部分的匹配順序，在每個部分中，用戶可以獨立指定一個網絡前綴形式的匹配圍。在匹配的過程中，不同sequence-number的各個部分之間的關系是“或”的關系，即路由信息依次匹配各個部分，通過prefi

8、x-list的某一部分，就意味著通過該prefix-list的過濾。4. 自治系統路徑信息訪問列表（aspath-list）自治系統路徑信息訪問列表aspath-list僅用于BGP協議。BGP協議的路由信息包中，包含一自治系統路徑域，在BGP協議交換路由信息的過程中，路由信息經過的自治系統路徑會記錄在這個域中。aspath-list由aspath-list-number標識，用戶在定義aspath-list時指定一個用于匹配路由信息aspath域的aspath的正則表達式?？梢允褂胊spath-list匹配BGP路由信息的自治系統路徑域，過濾掉不符合條件的路由信息。對于一樣的列表號，用戶可以

9、定義多條aspath-list，也即一個列表號代表一組aspath訪問列表。在匹配過程中，訪問列表的成員aspath-list-number之間是一種“或”的關系，即路由信息通過這組列表中的一條就意味著通過由該列表號標識的這組aspath列表的過濾。5. 團體屬性列表（community-list）團體屬性列表community-list僅用于BGP協議。BGP協議的路由信息包中，包含一個community屬性域，用來標識一個團體，實際上是一種根據路由信息包發往的目的地址將其分組的方法，分組之后就可以對整組路由信息進行發布、接收或重分配等操作。團體屬性列表是一種基于community信息的訪問

10、列表，用于BGP協議，其匹配對象是BGP路由信息的團體屬性域。1.3 路由策略與過濾器的關系路由策略在起作用時，分別作用于路由引入、路由發布和路由接收過程。在路由引入時，使用的命令為：import-route protocol medmed route-policypolicy-name在命令中使用路由策略來匹配和設置滿足過濾條件的路由屬性，在匹配AS-path時使用AS-path list-number，具體的容要通過ip as-path acl aspath-list-number命令來設置，團體屬性Community的匹配也是一樣，要通過ip community-list命令來設置。在匹

11、配IP Address時，可以使用Access-list和Prefix-list，在后面會有詳細的介紹。在路由發布和路由接收時，都可以應用Access-list和Prefix-list來進行路由信息的過濾，另外在路由接收時可以指定只接收特定路由器發送的路由信息。在后面也會有詳細的介紹。第2章 路由策略的配置2.1 路由策略配置任務列表路由策略的配置可以分為過濾列表的定義和過濾列表的應用兩部分，過濾器的應用實際上是一個策略規則的定義過程，通過對過濾器的引用以實現路由過濾的功能。各路由協議通用的策略配置任務列表如下所示：l 定義路由策略（routing policy）l 定義路由策略的if-mat

12、ch子句l 定義路由策略的apply子句l 引入其他協議的路由信息l 定義地址前綴列表prefix-listl 配置路由過濾2.1.1 定義路由策略（routing policy）路由策略（routing policy）用于匹配路由信息的某些屬性，并在這些屬性匹配后執行某些動作。對于一個routing policy，有if-match和apply子句與其配合使用。if-match子句定義匹配準則，也就是需要通過當前routing policy的路由信息所需滿足的過濾條件，匹配對象是這條路由信息的一些屬性；apply子句指定動作，也就是滿足由if-match子句指定的過濾條件后所執行的一些配置命

13、令，對這條路由信息的一些屬性進行修改。一個routing policy可以分為幾個部分，每個部分都有自己的if-match子句與apply子句，由sequence-number指定這幾個部分的匹配順序。請在系統視圖下進行下列配置。操作命令定義路由策略節點，進入路由策略視圖。route-policy policy-name permit | deny seq-number 刪除路由策略節點undo route-policy policy-name permit | deny seq-number 缺省情況下，未定義路由策略。permit 指定所定義的路由策略節點的匹配模式為允許模式。當路由項滿足

14、該節點的所有if-match子句時被允許通過該節點的過濾并執行該節點的apply子句，如路由項不滿足該節點的if-match子句，該路由策略的下一個節點將被測試。deny 指定所定義的路由策略節點的匹配模式為拒絕模式，當路由項滿足該節點的所有if-match子句時被拒絕通過該節點的過濾，并且不會進行下一個節點的測試。seq-number 標識路由策略中的一個節點，當該路由策略用于路由信息過濾時，seq-number小的節點先被測試。需要注意的是：不同seq-number各個部分之間的關系是“或”的關系，即路由信息依次匹配各個部分，通過routing policy的某一部分，就意味著通過該rou

15、ting policy過濾。2.1.2 定義路由策略的if-match子句if-match子句定義匹配準則，也就是需要通過當前routing policy的路由信息所需滿足的過濾條件，匹配對象是這條路由信息的一些屬性。請在路由策略視圖下進行下列配置。操作命令指定Routing policy中匹配路由信息的原AS路徑前的AS序號if-match as-path aspath-list-number取消Routing policy中匹配的路由信息原AS路徑前的AS序號undo if-match as-path指定Routing policy中匹配的路由信息BGP團體的屬性if-match comm

16、unity standard-community-list-number exact-match |extended-community-list-number 取消Routing policy中匹配的路由信息BGP團體的屬性undo if-match community指定Routing policy中匹配的路由信息訪問控制列表和前綴列表if-match ip address acl-number | ip-prefixprefix-list-name取消Routing policy中匹配的路由信息訪問控制列表和前綴列表undoif-match ip address ip-prefix 指定

17、Routing policy中匹配的接口if-match interface type number 取消Routing policy中匹配的接口undo if-match interface指定Routing policy中匹配的路由信息的下一跳if-match ip next-hop acl-number | ip-prefixprefix-list-name 取消Routing policy中匹配的路由信息的下一跳undo if-match ip next-hop ip-prefix指定Routing policy中匹配的OSPF路由信息的花費if-match cost cost取消Ro

18、uting policy中匹配的OSPF路由信息的花費undo if-match cost指定Routing policy中匹配的OSPF路由信息的標記域的值if-match tag tag-value取消Routing policy中匹配的OSPF路由信息的標記域的值undo if-match tag指定Routing policy中匹配的路由信息的路由類型if-match route-type internal | external 取消Routing policy中匹配的路由信息的路由類型 undo if-match route-type缺省情況下，不匹配AS正則表達式、團體列表、接口類

19、型、IP地址圍、metric值、OSPF的標記域與OSPF路由信息的類型。需要注意的是：l 對于一個路由策略節點，在匹配的過程中，同一部分if-match子句之間的關系是“與”的關系，即路由信息必須通過該部分所有if-match子句的匹配才算通過routing policy該部分的過濾，可以執行apply子句的動作。l 如不指定if-match子句，則所有路由信息都會通過該節點的過濾。2.1.3 定義路由策略的apply子句apply子句指定動作，也就是在滿足由if-match 子句指定的過濾條件后所執行的一些配置命令，對這條路由信息的一些屬性進行修改。請在路由策略視圖下進行下列配置。指定Ro

20、uting policy中原AS路徑前的AS序號apply as-path aspath-list-number取消設置Routing policy中原AS路徑前的AS序號undo apply as-path指定Routing policy中設置BGP團體的屬性apply community aa:nn no-export-subconfed no-advertise no-export additive | none| additive取消Routing policy中設置BGP團體的屬性undo apply community設置BGP路由信息的下一跳地址apply ip next-hop

21、 ip-address取消設置BGP路由信息的下一跳地址undo apply ip next-hop設置BGP路由信息的本地優先級apply local-preferencelocal-preference取消設置BGP路由信息的本地優先級undo apply local-preference設置路由信息的路由花費apply costcost取消設置路由信息的路由花費undo apply cost設置BGP路由信息的路由源apply origin igp | egpas-number | incomplete 取消設置BGP路由信息的路由源undo apply origin設置OSPF路由信息

22、的標記域apply tag tag-value取消設置OSPF路由信息的標記域undo apply tag指定Routing policy中原AS路徑前的AS序號apply as-path aspath-list-number缺省情況下，不設置AS號、BGP團體屬性、下一跳、本地優先級、metric值、origin屬性與路由信息標記域。2.1.4 路由策略的執行規則一個routing policy可以分為幾個部分，每個部分都有自己的if-match子句與apply子句，由sequence-number指定這幾個部分的匹配順序。在匹配的過程中，同一部分if-match子句之間的關系是“與”的關系

23、，即路由信息必須通過該部分所有if-match子句的匹配才算通過routing policy該部分的過濾，可以執行apply子句的動作；不同sequence-number的各個部分之間的關系是“或”的關系，即路由信息依次匹配各個部分，通過routing policy的某一部分，就意味著通過該routing policy的過濾。2.1.5 AS正則表達式在定義AS-path列表時要用到AS正則表達式，表達式的語法如圖所示。例如："100 200 300"匹配 _300$"AS300始發的路徑""300 400 100"匹配 300_&q

24、uot;AS300為相鄰的AS自治區域"所有AS路徑匹配 .*"所有AS路徑""300 100 200 400"匹配 _100_"經過AS100的路徑"2.1.6 引入其他協議路由路由協議可以通過引入其他協議路由信息的方式來共享對方的路由信息，在引入其他協議路由信息時，可以通過對一個路由策略的引用過濾掉不期望的路由信息，實現有選擇的引入。進行引入操作的目的路由協議的路由權值與被引入的源路由協議的路由權值一般不能相互轉換，這時就需要為引入的路由指定一個路由權值。缺省情況下，不引入其它協議的路由信息。目前有關路由的引入有三種方式

25、，分別是在RIP協議視圖下，OSPF協議視圖下和BGP視圖下。下面分別進行介紹：l import-route（RIP協議配置）import-route protocol costcost route-policyroute-policy-nameprotocol指定可引入的源路由協議，目前可為direct、static、rip、ospf、ospf-ase與bgp。引入的協議是指除本路由協議以外的其它路由協議。目前，路由策略支持引入如下協議發現的路由：direct 本機接口直接相連的網段（或主機）路由Static 靜態路由Rip RIP協議發現的路由Ospf OSPF協議發現的路由Ospf-as

26、e OSPF協議發現的外部路由Bgp BGP協議發現的路由costcost：指定RIP引入路由的cost值。route-policypolicy-name：引入路由時使用的策略l import-route（OSPF協議配置）import-route protocol costcost type1 | 2 tagtag-value route-policypolicy-name protocol：指定可引入的源路由協議，目前可為direct、static、rip與bgp。tag tag-value：是OSPF在引入其它協議路由時，設定引入路由標記域；type：指定OSFP在引入其它協議路由時的路

27、由類型。type 1為自治系統第一類外部路由，type 2為自治系統第二類外部路由。l import-route （BGP協議配置）import-route protocol medmed route-policypolicy-nameprotocol：指定可引入的源路由協議，目前可為direct、static、rip、ospf 與ospf ase。medmed：引入外部路由的MED值。在同時指定了路由策略和metric關鍵字的情況下，通過路由策略過濾的路由信息將使用該路由策略節點中apply子句指定的路由權值。2.1.7 定義地址前綴列表prefix-list-name：指定地址前綴列表名，

28、唯一標識一個地址前綴列表。index-number：標識地址前綴列表中的一條表項，index-number小的表項先被測試。當不指定index-number時，自動取該地址前綴列表所有表項的最大值加10。permit：指定所定義的地址前綴列表表項的匹配模式為允許模式。當指定為允許模式并且待過濾的IP地址在該表項指定的前綴圍時，通過該表項的過濾，如待過濾的IP地址不在該表項指定的前綴圍，則進行下一表項測試。deny：指定所定義的地址前綴列表表項的匹配模式為拒絕模式。當指定為拒絕模式并且待過濾的IP地址在該表項指定的前綴圍時，通不過該表項的過濾，并且不會進行下一個表項的測試。network/len

29、：指定IP地址前綴圍（IP地址/掩碼圍），例如35.0.0.0/8。當指定為0.0.0.0/0時匹配所有IP地址。ge-value、le-value：指定匹配的地址前綴圍ge-value，le-value。其取值圍規則為len <= ge-value <=le-value <= 32，當只指定greater-equal時，表示前綴圍ge-value，32，當只指定less-equal時，表示前綴圍len，le-value。需要注意的是：地址前綴列表用于IP地址的過濾。一個地址前綴列表可以有若干條表項，每一表項指定一個地址前綴圍。表項之間的過濾關系是“或”的關系，即通過一條表項

30、的過濾就意味著通過該地址前綴列表的過濾。若沒有通過任一表項的過濾，則通不過該地址前綴列表的過濾。地址前綴圍有兩部分，分別由len與greater-equalge-value less-equalle-value來確定。若兩部分前綴圍都被指定，則待過濾的IP必須匹配這兩部分的前綴圍。例如：Quidway ip ip-prefix p1 permit 10.0.192.0/8 greater-equal17 less-equal 18該條地址前綴列表表項表示，對待過濾IP地址的18位和1718位與指定的IP網段10.0.192.0的18位和1718位進行匹配。2.2 配置路由過濾在某些情況下，可能

31、要求只發布或引入某些滿足條件的路由信息以阻止鄰居路由器得知某些路由，可利用路由策略中對地址前綴列表或訪問列表的引用來實現對路由信息的過濾。（1）配置對接收的路由進行過濾定義一條策略規則，通過對一個訪問控制列表或地址前綴列表的引用實現在接收路由過程中對不滿足條件的路由信息進行過濾。可以通過gateway關鍵字指定一個地址前綴列表，過濾信息路由器的地址以實現只接收來自特定鄰居路由器的更新報文。某些情況下，路由協議可能要求忽略所接收到的某些路由信息，可以定義filter-policy，通過對地址前綴列表或訪問列表的引用來實現路由信息過濾的目的?？赏ㄟ^gateway來指定一個地址前綴列表，過濾發布信息

32、路由器的地址以實現只接收來自特定鄰居路由器的更新報文的目的。請在協議視圖下進行下列配置。表2-1 配置對接收的路由信息進行過濾操作命令配置對接收的指定地址發布的路由信息進行過濾filter-policy gatewayprefix-list-name import取消對接收的指定地址發布的路由信息進行過濾undo filter-policy gatewayprefix-list-name import配置對接收的全局路由信息進行過濾filter-policy acl-number | ip-prefix prefix-list-name import取消對接收的全局路由信息進行過濾undo f

33、ilter-policy acl-number | ip-prefix prefix-list-name import配置即對接收的指定地址發布的路由信息進行過濾，又對匹配prefix-list的路由進行過濾filter-policy ip-prefixprefix-list-namegatewayprefix-list-nameimport取消對接收到的指定地址發布的路由信息與匹配prefix-list的路由進行過濾undofilter-policy ip-prifixprefix-list-namegateway prefix-list-nameimport舉例：定義RIP協議的路由信息接

34、收過濾規則，凡通過地址前綴列表3過濾的路由信息才會被RIP協議接收。Quidway-rip filter-policy ip-prefix 3 import（2）配置對發布的路由進行過濾定義一條策略規則，通過對一個訪問控制列表或地址前綴列表的引用實現在路由發布的過程中過濾不滿足條件的路由信息，通過指定protocol實現僅過濾發布的protocol的路由信息。表2-2 配置對發布的路由信息進行過濾操作命令配置對協議發布路由的過濾filter-policy acl-number| ip-prefix prefix-list-nameexportprotocol 取消對協議發布路由的過濾undo

35、filter-policy acl-number |ip-prefix prefix-list-name export protocol缺省情況下，不對發布的路由信息進行過濾。protocol指定發布路由信息的協議，目前可包括：direct、static、rip、ospf、ospf-ase和bgp。舉例：定義RIP協議的路由信息發布過濾規則，只有通過地址前綴列表3過濾的路由信息才會被RIP協議發布。Quidway-rip filter-policy ip-prefix 3 export。2.3 路由策略的監控和維護請在系統視圖下進行配置。例如：（1）顯示路由策略例：Quidway displa

36、y route-policy map1 route-policy : map1 permit 10 : apply aspath prepend 1 10 apply metric 10 apply tag 10000 matched : 0 denied : 0（2）顯示地址訪問控制列表信息例：Quidway display acl 100Using normal packet-filtering access rules now.100 deny icmp 10.1.0.0 0.0.255.255 any host-redirect(3 matches,252 bytes - rule 1

37、)100 permit icmp 10.1.0.0 0.0.255.255 any echo (no matches - rule 2)100 deny udp any any eq rip (no matches - rule 3)（3）顯示名為p1的地址前綴列表的信息Quidway display ip ip-prefix p1 ip-Prefix p1 seq 10: permit 10.0.192.0/8 ge 17 le 18第3章 路由策略的應用示例3.1 案例一：過濾引入的路由信息1. 組網說明本例說明了路由協議在引入其他協議路由時，通過對一個路由策略的引用實現對引入路由的過濾功

38、能。可以通過定義路由策略時不同子句和不同結點的靈活組合來實現路由過濾的靈活性。兩路由器串口相連，各路由器接口的IP地址如圖所示。路由器間封裝ppp協議。原本在QuidwayA上有三條靜態路由，而且指明了路由信息的下一跳接口。我們希望在QuidwayB上有10.1.0.0/16網段的RIP路由，其下一跳接口是v0,其度量值為4，10.2.0.0/16和11.1.0.0/16網段路由被過濾。由于路由器A的路由信息是通過rip協議傳給路由器B的，所以我們只需要讓路由器A向路由器B僅僅發送10.1.0.0/16網段的RIP路由，其下一跳接口是v0,其度量值為3，過濾掉其他的冗余路由即可。方法是在路由器

39、的rip協議視圖下配置路由引入，只讓rip協議引入10.1.0.0/16網段的靜態路由，其下一跳接口是v0，并將其度量值設為3，這樣rip協議就只會發布這條靜態路由，其他兩條靜態路由將被過濾。此例同時說明路由策略一個結點中的多個if-match子句之間是“與”的關系。2. 配置步驟配置Quidway A:Quidwayip ip-prefix p1 permit 10.0.0.0/8Quidwayip ip-prefix p2 permit 11.0.0.0/8Quidway ripQuidway-ripnetwork 192.0.1.0Quidway-ripundo summaryQuidw

40、ayinterface serial 0Quidway-Serial0rip version 2Quidwayroute-policy r1 permit 10Quidway-route-policyif-match ip address ip-prefix p1Quidway-route-policyif-match interface vir 0Quidway-route-policyapply cost 3Quidway ripQuidway-rip import-routestatic route-policy r1配置Quidway B:Quidway ripQuidway-ripn

41、etwork 192.0.1.0Quidway-ripundo summaryQuidwayinterface serial 0Quidway-Serial0rip version 23.2 案例二：路由發布時的過濾1. 組網說明本例說明了一種RIP協議有選擇的發布路由信息的情況，組網圖如圖所示。路由器Router 連接了校園網A和校園網B，都使用RIP作為其部路由協議，Router需要將校園網A中的路由192.1.1.0/24和192.1.2.0/24在地區性網絡中發布。為實現這一功能，Router上的RIP協議定義了一條filter-policy 過濾發布的路由信息，通過對一個地址前綴列表

42、的引用實現路由過濾的功能。2. 配置步驟!配置靜態路由Quidwayip route-static 192.1.1.0 24 e 0 Quidwayip route-static 192.1.2.0 24 e 0 ! 配置地址前綴列表Quidwayip ip-prefix p1 permit 192.1.1.0/24 Quidwayip ip-prefix p1 permit 192.1.2.0/24 ! 配置RIP協議Quidway rip Quidway-ripnetwork 192.1.10.0 Quidway-ripnetwork 202.1.1.0 Quidway-rip default-cost 2 Quidway-rip import-route static Quidway-ripfilter-policy ip-prefix p1 export 配置后192.1.1.0/24和192.1.2.0/24網段路由將發布到地區網中。3.3 案例三：路由接收時的過濾 注意：本案例用以說明filter-policy 對鄰居路由器地址的過濾功能。我們希望QuidwayB路由器只接收從Qu
