10-11-2AB房屋建筑學答案

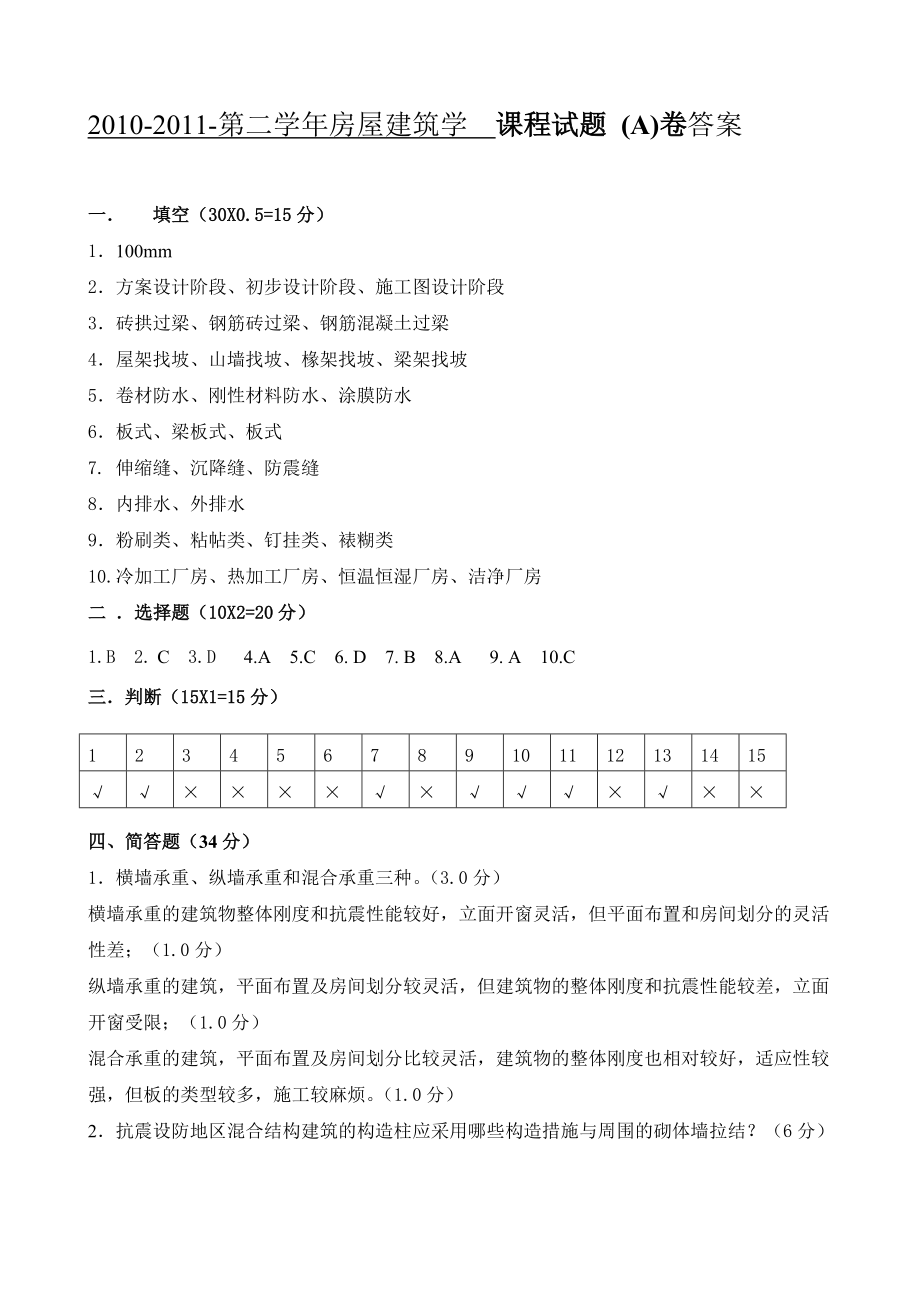

1、2010-2011-第二學年房屋建筑學課程試題 (A)卷答案一 填空（30X0.5=15分）1100mm2方案設計階段、初步設計階段、施工圖設計階段3磚拱過梁、鋼筋磚過梁、鋼筋混凝土過梁4屋架找坡、山墻找坡、椽架找坡、梁架找坡5卷材防水、剛性材料防水、涂膜防水 6板式、梁板式、板式 7. 伸縮縫、沉降縫、防震縫8內排水、外排水9粉刷類、粘帖類、釘掛類、裱糊類10.冷加工廠房、熱加工廠房、恒溫恒濕廠房、潔凈廠房二 選擇題（10X2=20分）1.B 2. C 3.D 4.A 5.C 6. D 7. B 8.A 9. A 10.C三判斷（15X1=15分）123456789101112131415&

2、#215;×××××××四、簡答題（34分）1橫墻承重、縱墻承重和混合承重三種。（3.0分）橫墻承重的建筑物整體剛度和抗震性能較好，立面開窗靈活，但平面布置和房間劃分的靈活性差；（1.0分）縱墻承重的建筑，平面布置及房間劃分較靈活，但建筑物的整體剛度和抗震性能較差，立面開窗受限；（1.0分）混合承重的建筑，平面布置及房間劃分比較靈活，建筑物的整體剛度也相對較好，適應性較強，但板的類型較多，施工較麻煩。（1.0分）2抗震設防地區混合結構建筑的構造柱應采用哪些構造措施與周圍的砌體墻拉結？（6分）抗震設防地區混合結構建筑的構造柱應

3、采用以下構造措施與周圍的砌體墻拉結：1、 設置構造柱部位的墻體砌成馬牙槎的形式。 （2分）2、 在構造柱與墻之間沿墻高每500mm設2 Ø6的鋼筋連結，每邊伸入墻體不少于1000mm。 （2分）3、 構造柱不單獨設置基礎，其下端應錨固于砌體墻的鋼筋混凝土基礎或基礎梁內 （2分）3基礎的構造形式的確定隨建筑物上部結構形式、荷載大小及地基土質情況而定，按基礎的構造形式分類，常見基礎有哪些？（6分）1、條形基礎 （1分） 4、筏形基礎 （1分）2、獨立基礎 （1分） 5、樁基礎 （1分）3、井格式基礎 （1分） 6、箱形基礎 （1分）4安裝木窗框的方法有哪些？各有什么特點？ （5分）立樘窗

4、（1.0分），施工時先將窗幢立好后砌窗間墻，優點是窗橙與墻的連接較為緊密，缺點是施工不便。（1.0分）塞樘窗（1.0分），是在砌墻時先留出窗洞，以后再安裝窗撞。窗與墻體的連接不如立樘窗牢固。（1.0分） 5建筑防水構造做法設計基本原則有哪些？ （6分） 1、有效控制建筑物的變形； （2分）2、對有可能積水的部位，采取疏導措施； （2分）3、對防水的關鍵部位，采取構造措施，將水堵在外部，不使入侵。 （2分）6. 廠房中的起重運輸設備有哪些？各自的起吊范圍？（6分）單軌懸掛式吊車：適用于小型起重量的車間，一般不超過5t （2.0分）梁式吊車：懸掛式、支座梁式起重量一般不超過5t （2.0分）橋式吊

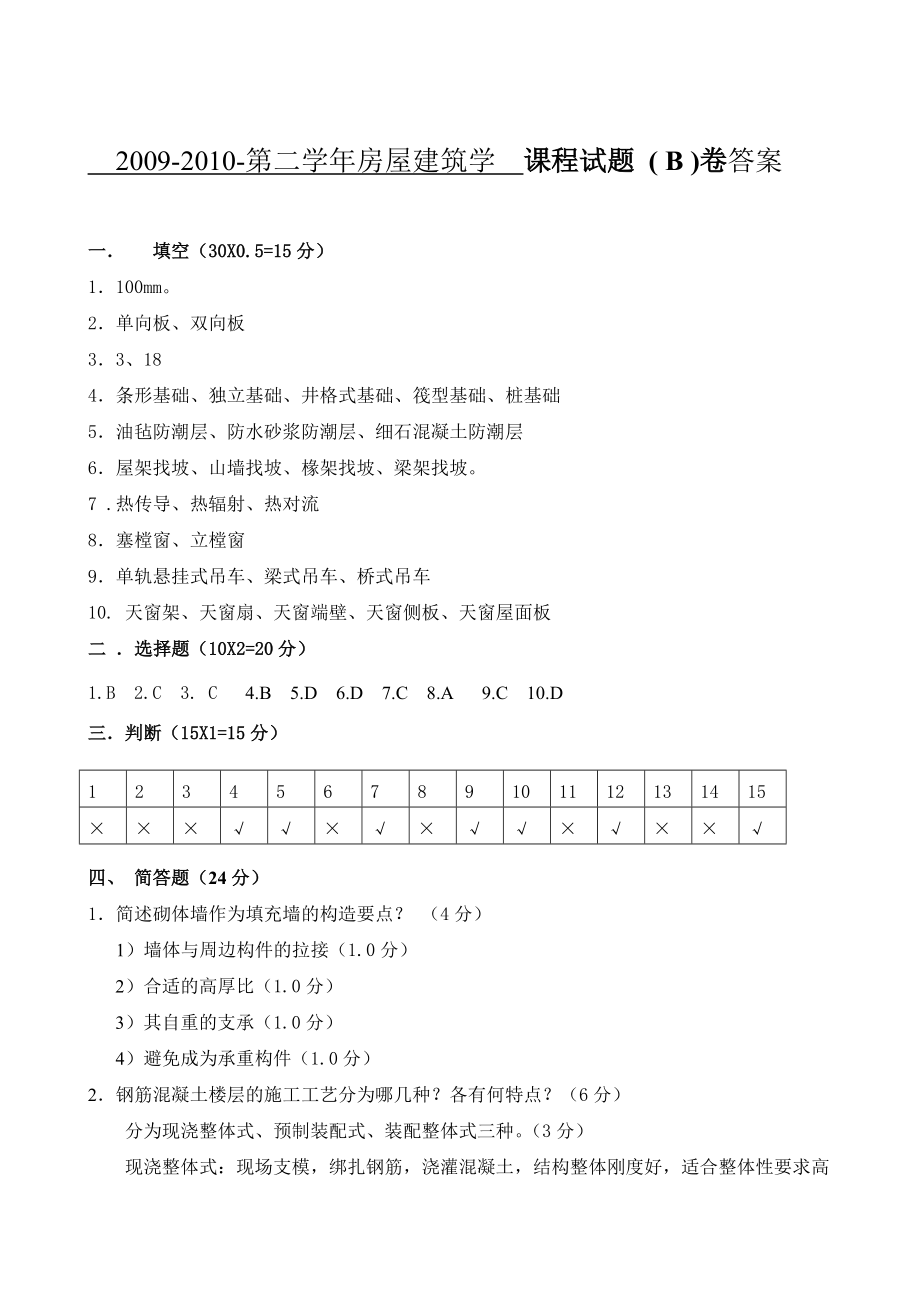

5、車：起重范圍可由5t到數百噸 （2.0分）五、改錯題（10分）1、下圖中水平防潮層的設置位置不正確或不理想，請畫出正確的圖。（6分） 標高（3分），防潮層位置(3分)2、今有一住宅樓梯入口處剖面如下圖，圖中有何錯誤，試改正后將正確作法繪于右側。（4分）標注³100 150 (4分)六、下圖中A為外開平開窗、B為上懸窗、C推拉窗、D中懸窗，試畫出窗開啟線表示方式。（6分）BACDA、B、C、D各1.5分2009-2010-第二學年房屋建筑學課程試題 ( B )卷答案一 填空（30X0.5=15分）1100mm。2單向板、雙向板33、184條形基礎、獨立基礎、井格式基礎、筏型基礎、樁基礎

6、5油氈防潮層、防水砂漿防潮層、細石混凝土防潮層6屋架找坡、山墻找坡、椽架找坡、梁架找坡。7 .熱傳導、熱輻射、熱對流8塞樘窗、立樘窗9單軌懸掛式吊車、梁式吊車、橋式吊車10. 天窗架、天窗扇、天窗端壁、天窗側板、天窗屋面板二 選擇題（10X2=20分）1.B 2.C 3. C 4.B 5.D 6.D 7.C 8.A 9.C 10.D三判斷（15X1=15分）123456789101112131415××××××××四、 簡答題（24分）1簡述砌體墻作為填充墻的構造要點？ （4分） 1）墻體與周邊構件的拉接（1.0分

7、）2）合適的高厚比（1.0分）3）其自重的支承（1.0分）4）避免成為承重構件（1.0分）2鋼筋混凝土樓層的施工工藝分為哪幾種？各有何特點？（6分）分為現澆整體式、預制裝配式、裝配整體式三種。（3分）現澆整體式：現場支模，綁扎鋼筋，澆灌混凝土，結構整體剛度好，適合整體性要求高建筑。工序繁多，工期長。（1分）預制裝配式：樓層構件在預制廠或施工現場預先制作成型達到強度后，運到指定位置按順序安裝。提高施工機械化水平，工期短，有利建筑產品質量控制。（1分）裝配整體式：樓層中的部分構件經工廠預制后到現場安裝，其余經整體澆筑其余部分后使整個樓層連接成整體，結構剛度優于預制裝配式。（1分）3墻及樓地面面層根

8、據施工工藝分分為哪幾類？其中水磨石面屬于哪類施工工藝？（5分）粉刷類面層、粘帖類面層、釘掛類面層、裱糊類面層（各1分）水磨石面屬于粉刷類（1分）4樓梯的結構支承情況分為哪幾種？（5分） 1）用平臺梁來支承的板式樓梯和梁式樓梯；2）從側邊出挑的挑板樓梯3）作為空間構件的懸挑樓梯4）懸掛樓梯5）支承在中心立桿上的螺旋樓梯。5平屋面剛性材料防水方案適應變形的關鍵？（6分） 1）設置浮筑層，減小在溫度應力或結構變形應力作用下的相互牽制； （1分）2）雙向配筋； （1分） 3）設置分倉縫 （2分）6建筑物在設變形縫的部位，要使兩邊的結構滿足斷開的要求，又自成系統，其布置方式有那些？（6分）1）按照建筑物

9、承重系統的類型，在變形縫的兩側設雙墻或雙柱；（2分）2）變形縫兩側的垂直承重構件分別退開變形縫一定距離； （2分）3）用一段簡支的水平構件做過渡處理。 （2分）五、 改錯題（10分）1、今有一房間采用預制樓板布有9塊500mm的預應力空心板如下圖，墻厚240mm，軸線居中，常見板寬度為500mm、600mm、900mm圖中有何不妥，試改正后，將正確處理繪于右側。（6分）靠墻的兩塊板三邊支承（2.0分）開間不符合模數要求改為3300毫米（2.0分）改用7塊600毫米的板（2.0分）2、下圖中窗開啟方式分別是A為內開平開窗、B為中懸窗、C推拉窗、D下懸窗，左圖繪制有何錯誤，試在右圖中畫出正確的窗開啟線表示方式。（4分）改正后如下圖（各1分）BACDBACDBACDBACD六、設計繪圖題（10分）答：樓梯性質為住宅樓梯，且層高3m，設踏步高h(yuǎn)=150mm，踏步寬b=300mm。按雙跑樓梯一層平臺下不過人考慮，此時梯段水平投影長度為9*300=2700mm。一層平臺處標高為1.500,即平臺下凈高為1500mm，不能滿足2m的凈高要求。（1分）由于室內外高差和樓梯間進深的限制，故采用適當降低入口處室內地面并同時加長第一跑梯段結合的方法來調整（1分）：1、 將入口處室內地面降低兩個踏步，標高變?yōu)?0.300，此時室內外高差150mm（1
