1、此材料由網絡搜集而來，如有侵權請告知上傳者立即刪除。材料共分享，我們負責傳遞知識。平安治理直埋高壓電纜毛病點查找分析初探 1概述脈沖法和直流電橋法是目前應用較廣的電力電纜毛病點查找方法。石家莊熱電廠在幾次電力電纜毛病點查找中，采納脈沖法在較短時間內找到了毛病點，而用傳統直流電橋法卻無法找到。直流電橋法在實際應用中存在著許多不便之處，如對斷線毛病不可測；受毛病點電阻妨礙較大，測量誤差大；當電纜為三相短路毛病，需另鋪設臨時線等。脈沖法特別是低壓脈沖法對電力電纜的短路毛病和開路毛病查找具有操作簡單、測量誤差小的優點。低壓脈沖測量毛病點的過程分粗測和定點2個步驟。粗測是將毛病點定位在一較小的范圍內，正

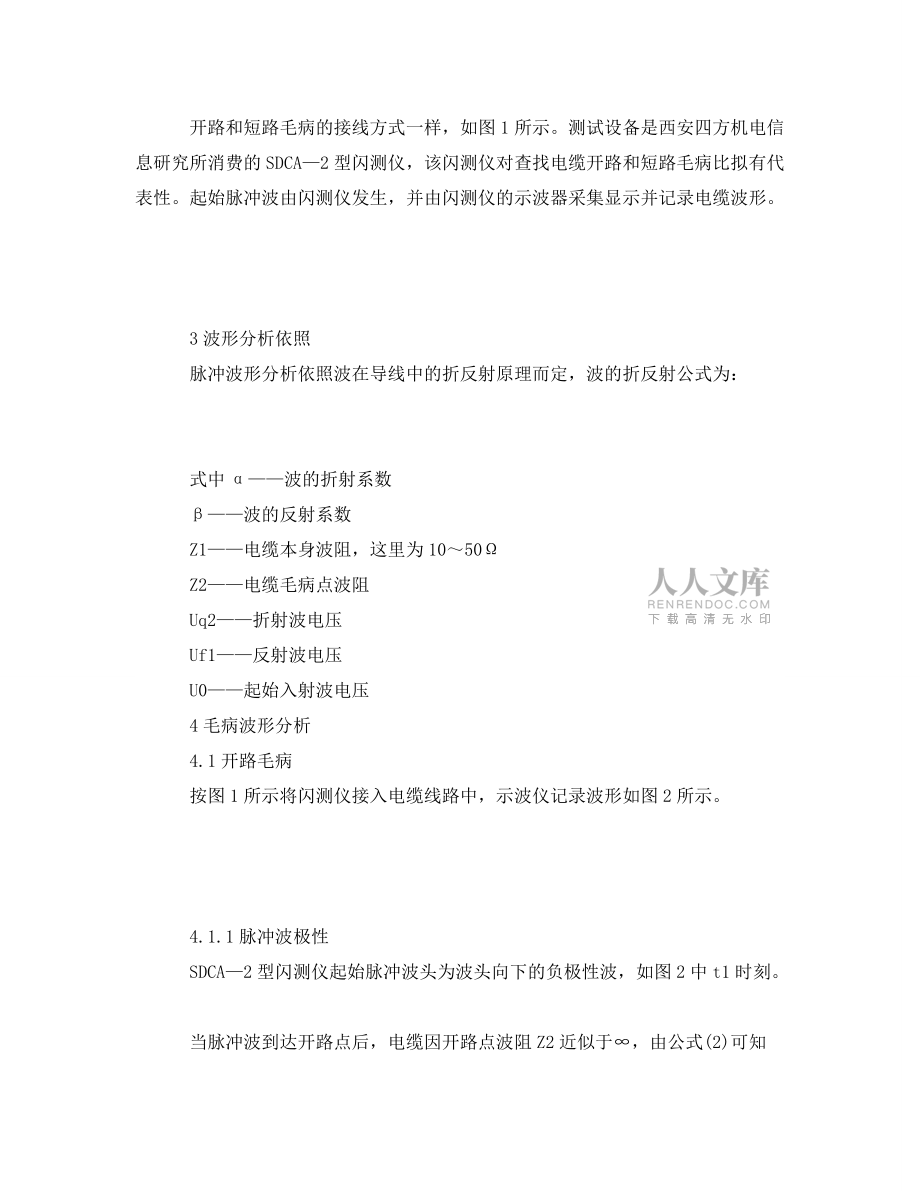

2、確讀取脈沖波形，該步是脈沖法的重要步驟，也是本文分析的重點。石家莊熱電廠電力電纜毛病情況如下。a.2001-12-22，水源地10kV電纜毛病，斷路器跳閘在測試中用2500V搖表測試電纜三相絕緣對地及相間均為50M，直流耐壓值為16kV。而后在水源地將電纜三相短路，在測試端測試任意兩相芯線環流電阻，兩芯線均不通，初步推斷為電纜開路。b.2001-12-26，#7#9深井電纜毛病，斷路器跳閘用2500V搖表測試電纜A相絕緣對地為0，B、C兩相分別為600M和800M，初步推斷為A相短路接地。2脈沖法介紹開路和短路毛病的接線方式一樣，如圖1所示。測試設備是西安四方機電信息研究所消費的SDCA2型閃

3、測儀，該閃測儀對查找電纜開路和短路毛病比擬有代表性。起始脈沖波由閃測儀發生，并由閃測儀的示波器采集顯示并記錄電纜波形。3波形分析依照脈沖波形分析依照波在導線中的折反射原理而定，波的折反射公式為：式中波的折射系數波的反射系數Z1電纜本身波阻，這里為1050Z2電纜毛病點波阻Uq2折射波電壓Uf1反射波電壓U0起始入射波電壓4毛病波形分析4.1開路毛病按圖1所示將閃測儀接入電纜線路中，示波儀記錄波形如圖2所示。4.1.1脈沖波極性SDCA2型閃測儀起始脈沖波頭為波頭向下的負極性波，如圖2中t1時刻。當脈沖波到達開路點后，電纜因開路點波阻Z2近似于，由公式(2)可知1，Uf1=U0U0，這一結果說明

4、起始脈沖波U0到達開路點將發生全反射，且極性同起始脈沖波頭U0一樣。圖2中t2時刻為脈沖波的反射波，極性同起始脈沖波t1時刻一樣，t3是t2的反射波,t4是t3的反射波且極性都一樣,即可初步斷定t2、t3、t4是毛病點的反射波。4.1.2反射波幅度和陡度當閃測儀以一個如圖2中t1直角波入射電纜，脈沖波在電纜中發生屢次折反射。直角波屢次通過導線電感和接在導線與大地之間的電容，電感和電容使脈沖波頭陡度降低。在波的前行中，脈沖波的部分能量將耗費在線路電阻R中，使脈沖波幅度在屢次折反射中逐步下降。這確實是t2、t3、t4時刻反射波幅度小于t1時刻起始脈沖波U0的緣故。4.1.3脈沖波在電纜中的傳播速度脈沖波在不同介質電纜中的傳播速度不同，不同介質電纜中單位間隔電感L0和單位間隔電容C0不同，傳輸速度公式如下：式中r介質相對磁導率r介質相對介電系數C光速，300m/s此次被測試電纜為不滴流電纜，其r=1、r=3.5。由公式(3)可知v160m/s。閃測儀光標挪動速度設定為160m/s，挪動光標測試從波頭t1到t2之間的間隔為3650m，即從測試端到開路毛病點的電纜間隔為3650m。在實際線路查找中發如今距測試端3620m處電纜因別人施工被挖斷。實際測量間隔與測試間隔誤
