閉路電視監控中攝像機鏡頭的選擇原則

1、隨著我國智能建筑行業的發展,安保技術在智能建筑中的地位與作用也與日俱增。閉路監控電視(簡稱CCTV系統作為一種安保技術,在星級賓館、涉外辦公樓、銀行、政府機關等場所越來越發揮著它的重要作用,包括現在的智能小區亦將CCTV系統作為安保及物業管理的一個重要手段。為了讓CCTV技術在智能建筑中發揮更好的作用,在每項閉路電視監控工程中,如何正確選擇攝像機鏡頭,對于經濟指標與技術性能都是十分重要的。鏡頭的分類根據民用建筑的應用場合鏡頭的種類大致可分為1廣角鏡頭:視角在90度以上,一般用于電梯轎箱內、大廳等小視距大視角場所2標準鏡頭:視角在30度左右,一般用于走道及小區周界等場所;3長焦鏡頭:視角在20度

2、以內,焦距的范圍從幾十毫米到上百毫米,用于遠距離監視4變焦鏡頭:鏡頭的焦距范圍可變,可從廣角變到長焦,用于景深大,視角范圍廣的區域;5針孔鏡頭:用于隱蔽監控鏡頭焦距的確定在選擇鏡頭時,有以下五個因素確定鏡頭標準1監控現場的大小;2被攝物體的大小3物距4焦距5CCD靶面尺寸前4點可由現場測量并通過計算來確定鏡頭的焦距標準,其計算方法如下u 1/3CCD F=4.8L/W或F=3.6L/Hu 1/2CCD F=6.4L/W或F=4.8L/H其中,W為被攝物體的寬度;H為被攝物體的高度;L為鏡頭到被攝物體間的距離;F 為鏡頭焦距那么為何在鏡頭的選用中考慮CCD靶面的尺寸呢?為了從1/3與1/2CCD

3、攝像機中獲取同樣的視角,1/3CCD攝像機鏡頭焦距必須縮短;相反如果在1/3CCD與1/2CCD攝像機中采用相同焦距的鏡頭,情況又如何呢?1/3CCD攝像機視角將比1/2CCD攝像機明顯地減小,同時1/3CCD攝像機的圖像在監視器上將比1/2CCD的圖像放大,產生了使用長焦距鏡頭的效果。另外我們?cè)谶x擇鏡頭時還要注意這樣一個原則:即小尺寸靶面的CCD可使用大尺寸靶面CCD攝像機的鏡頭,反之則不行。原因是:如1/2CCD攝像機采用1/3鏡頭,則進光量會變小,色彩會變差,甚至圖像也會缺損;反之,則進光量會變大,色彩會變好,圖像效果肯定會變好。當然,綜合各種因素,攝像機最好還是選擇與其相匹配的鏡頭。手

4、動光圈及自動光圈的選擇鏡頭光圈分手動和自動兩種。以往由于攝像機的使用在室外或其它特殊場合等緣故,所以較多選用自動光圈鏡頭。在目前的監控工程中,由于智能建筑大量使用CCTV系統,室內監控點占較高的比例。而許多工程商在做工程設備報價時,也同樣喜歡采用自動光圈鏡頭。雖然自動光圈鏡頭對監控點的光線變化適應性較強,但其價格也明顯高于相同焦距的手動定焦鏡頭。而現在大多數的攝像機都有電子快門,室內的光源也較為穩定,因此,智能建筑項目中大量采用自動光圈鏡頭沒有太大的必要;另一方面,現在市場上用的自動光圈鏡頭分為二大類:a.電源驅動自動光圈鏡頭;b.視頻驅動自動光圈鏡頭。電源驅動自動光圈鏡頭是通過四根線控制鏡頭

5、的,其中兩根為DC12V或DC24V電源來驅動鏡頭中的馬達,另兩根控制線通過鏡頭內的光感應點感應外部光源的照度來控制光圈的大小;視頻驅動自動光圈鏡頭則是通過三根線來控制鏡頭的,其中一根為視頻觸發信號來起動光圈,并控制光圈大小,另二根為DC12V或DC24V電源線驅動電機馬達。目前市場上大多黑白或彩色攝像機雖然有自動光圈鏡頭接口,但除了少數可以兼容二種鏡頭以外,大多數攝像機不能兼容,只能使用電源驅動自動光圈鏡頭或視頻驅動自動光圈鏡頭。如果在使用中當一些攝像機損壞時,新購入的攝像機就有與原來的自動光圈鏡頭是否兼容的問題。但當工程中的監控點在室外時,采用帶自動光圈的鏡頭是必要的,因?yàn)槭彝獾墓饩€的動態

6、范圍變化較大,夏日陽光下環境照度達50000Lx-100000Lx;夜間路燈時僅為10Lx,變化幅度相當大。在這種情況下攝像機無論是否具有自動調整靈敏度功能即通過攝像機本身的電子快門已不可能適應這么寬的照度范圍,也就無法達到控制圖像效果的作用.在電視監控系統中如何根據現場被監視環境,正確選用攝像機鏡頭是非常重要的,因?yàn)樗苯佑绊懙较到y(tǒng)組成后在系統末端監視器上所看到的被監視面畫的效果能否滿足系統的設計要求(就畫面范圍或圖像細節而言,所以正確的選用攝像機鏡頭可以使系統得到最優化設計并可獲得良好的監視效果.攝像機鏡頭就光圈而言可分為手動光圈鏡頭及自動光圈鏡頭兩種,就焦距而言又可分為定焦鏡頭及變焦鏡頭

7、兩種.1、手動、自動光圈鏡頭的選用手動、自動光圈鏡頭的選用取決于使用環境的照度是否恒定。對于在環境照度恒定的情況下,如電梯轎箱內、封閉走廊里、無陽光直射的房間內,均可選用手動光圈鏡頭,這樣可在系統初裝調試中根據環境的實際照度,一次性整定鏡頭光圈大小,獲得滿意亮度畫面即可.對于環境照度處于經常變化的情況,如隨日照時間而照度變化較大的門廳、窗口及大堂內等,均需選用自動光圈鏡頭(必須配以帶有自動光圈鏡頭插座的攝像機,這樣便可以實現畫面亮度的自動調節,獲得良好的較為恒定亮度的監視畫面。對于自動光圈鏡頭的控制信號又可分為DC及VIDEO控制兩種,即直流電壓控制及視頻信號控制。這在自動光圈鏡頭的類型選用上

8、,攝像機自動光圈鏡頭插座的連接方式上,以及選擇自動光圈鏡頭的驅動方式開關上,三者注意協調配合好即可.2、定焦、變焦鏡頭的選用定焦、變焦鏡頭的選用取決于被監視場景范圍的大小,以及所要求被監視場景畫面的清晰程度.鏡頭規格(鏡頭規格一般分為1/3、1/2和2/3等一定的情況下,鏡頭焦距與鏡頭視場角的關系為:鏡頭焦距越長,其鏡頭的視場角就越小.在鏡頭焦距一定的情況下,鏡頭規格與鏡頭視場角的關系為:鏡頭規格越大,其鏡頭的視場角也越大。所以由以上關系可知:在鏡頭物距一定的情況下,隨著鏡頭焦距的變大,在系統末端監視器上所看到的被監視場景的畫面范圍就越小,但畫面細節越來越清晰;而隨著鏡頭規格的增大,在系統末端

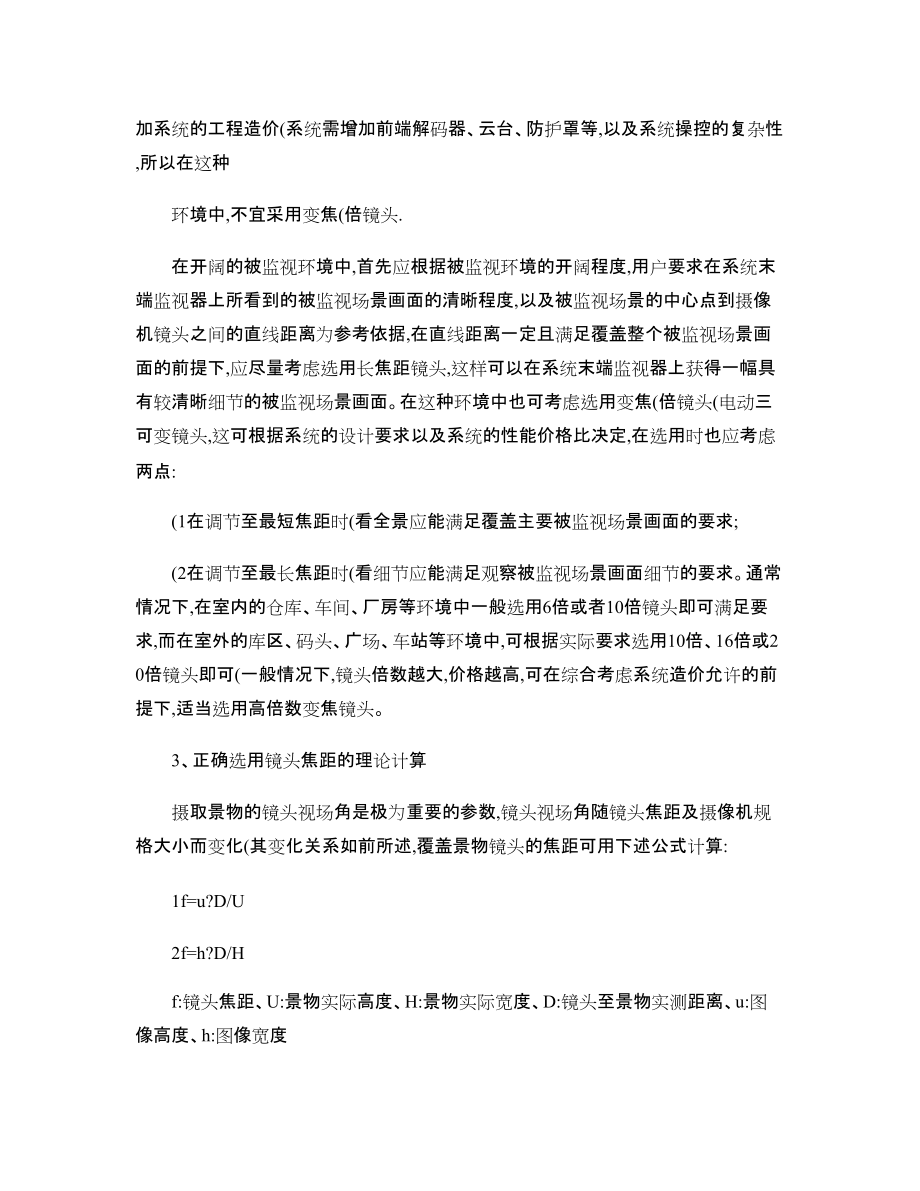

9、監視器上所看到的被監視場景的畫面范圍就增大,但其畫面細節越來越模糊。在鏡頭規格及鏡頭焦距一定的前提下,CS型接口鏡頭的視場角將大于C型接口鏡頭的視場角.鏡頭視場角可分為圖像水平視場角以及圖像垂直視場角,且圖像水平視場角大于圖像垂直視場角,通常我們所講的視場角一般是指鏡頭的圖像水平視場角.對于一般變焦(倍鏡頭而言,由于其最小焦距通常為6.0mm左右,故其變焦(倍鏡頭的最大視場角為45左右,如將此種鏡頭用于這種狹小的被監視環境中,其監視死角必然增大,雖然可通過對前端云臺進行操作控制,以減少這種監視死角,但這樣必將會增加系統的工程造價(系統需增加前端解碼器、云臺、防護罩等,以及系統操控的復雜性,所以

10、在這種環境中,不宜采用變焦(倍鏡頭.在開闊的被監視環境中,首先應根據被監視環境的開闊程度,用戶要求在系統末端監視器上所看到的被監視場景畫面的清晰程度,以及被監視場景的中心點到攝像機鏡頭之間的直線距離為參考依據,在直線距離一定且滿足覆蓋整個被監視場景畫面的前提下,應盡量考慮選用長焦距鏡頭,這樣可以在系統末端監視器上獲得一幅具有較清晰細節的被監視場景畫面。在這種環境中也可考慮選用變焦(倍鏡頭(電動三可變鏡頭,這可根據系統的設計要求以及系統的性能價格比決定,在選用時也應考慮兩點:(1在調節至最短焦距時(看全景應能滿足覆蓋主要被監視場景畫面的要求;(2在調節至最長焦距時(看細節應能滿足觀察被監視場景畫

11、面細節的要求。通常情況下,在室內的倉庫、車間、廠房等環境中一般選用6倍或者10倍鏡頭即可滿足要求,而在室外的庫區、碼頭、廣場、車站等環境中,可根據實際要求選用10倍、16倍或20倍鏡頭即可(一般情況下,鏡頭倍數越大,價格越高,可在綜合考慮系統造價允許的前提下,適當選用高倍數變焦鏡頭。3、正確選用鏡頭焦距的理論計算攝取景物的鏡頭視場角是極為重要的參數,鏡頭視場角隨鏡頭焦距及攝像機規格大小而變化(其變化關系如前所述,覆蓋景物鏡頭的焦距可用下述公式計算:1f=u?D/U2f=h?D/Hf:鏡頭焦距、U:景物實際高度、H:景物實際寬度、D:鏡頭至景物實測距離、u:圖像高度、h:圖像寬度舉例說明當選用1

12、/2鏡頭時,圖像尺寸為u=4.8mm,h=6.4mm。鏡頭至景物距離D=3500mm,景物的實際高度為U=2500mm(景物的實際寬度可由下式算出H=1.333?U,這種關系由攝像機取景器CCD片決定。將以上參數代入公式(1中,可得f=4.8?3500/2500=6.72mm,故選用6mm定焦鏡頭即可攝像機鏡頭的作用是把被觀察目標的光像呈現在攝像機的靶面上,也稱光學成像。將各種不同形狀、不同介質(塑料、玻璃或晶體的光學零件(反射鏡、透射鏡、棱鏡按一定方式組合起來,使得光線經過這些光學零件的透射或反射以后,按照人們的需要改變光線的傳輸方向而被接收器件接收,即完成了物體的光學成像過程。光學鏡頭應滿

13、足成像清晰、透光率強、像面照度分布均勻、圖像畸變小、光圈可調等要求。一般來說每個鏡頭都由多組不同曲面曲率的透鏡按不同間距組合而成。間距和鏡片曲率、透光系數等指標的選擇決定了該鏡頭的焦距。一、鏡頭分類攝像機鏡頭按其功能和操作方法分為常用鏡頭和特殊鏡頭兩大類。常用鏡頭又分為定焦鏡頭(自動和手動光圈和變焦鏡頭(自動和手動光圈。特殊鏡頭是根據特殊工作環境而專門設計的,一般有廣角鏡頭、針孔鏡頭等。二、鏡頭參數a、相對孔徑光圈的主要作用是通過控制鏡頭光量的大小滿足成像所需的合適照度。光圈越大,靶面成像照度越大,攝像機輸出信號強度越大,信噪比越高。若光圈的實際孔徑為,由于光線通過透鏡后的折射使鏡頭的有效孔徑

14、D 比實際孔徑大,光圈的相對孔徑等于有效孔徑與鏡頭焦距之比,即:A=D/f,f 為鏡頭的焦距。b、光圈系數通常將表征鏡頭光圈大小的參數定義成光圈系數,用F 表示。光圈系數為鏡頭光圈相對孔徑的倒數。F值的規律是后一個值正好是前一個數值的2 倍,這是由于成像面中心亮度與(1/F2成正比。F值越小相應靈敏度越大。常用值為1.4、2、2.8、4、5.6、8、11、16、22等幾個等級。c、視場角我們常用視場角來表征觀察景物的范圍。所謂視場角是指在視場角內的景物可全部落入成像尺寸內,而視場角以外的景物將不被攝取。因此,鏡頭的視場角與攝像機的靶面及鏡頭的焦距有關。根據幾何原理可以得到視場角的計算公式如下:H=2tg-1(h/2fV=2tg-1(v/2f式中H為水平視場角,V為垂直視場角,f 為鏡頭的焦距,h為攝像機靶面的水平寬度,v為攝像機靶面的垂直高度。具體數值可參閱攝像機一節。當成像尺寸確定后,焦距越短,視場角越大。因此可將鏡頭分為長角鏡頭(視場角小于45、標準鏡頭(視場角為4550、廣角鏡頭(
