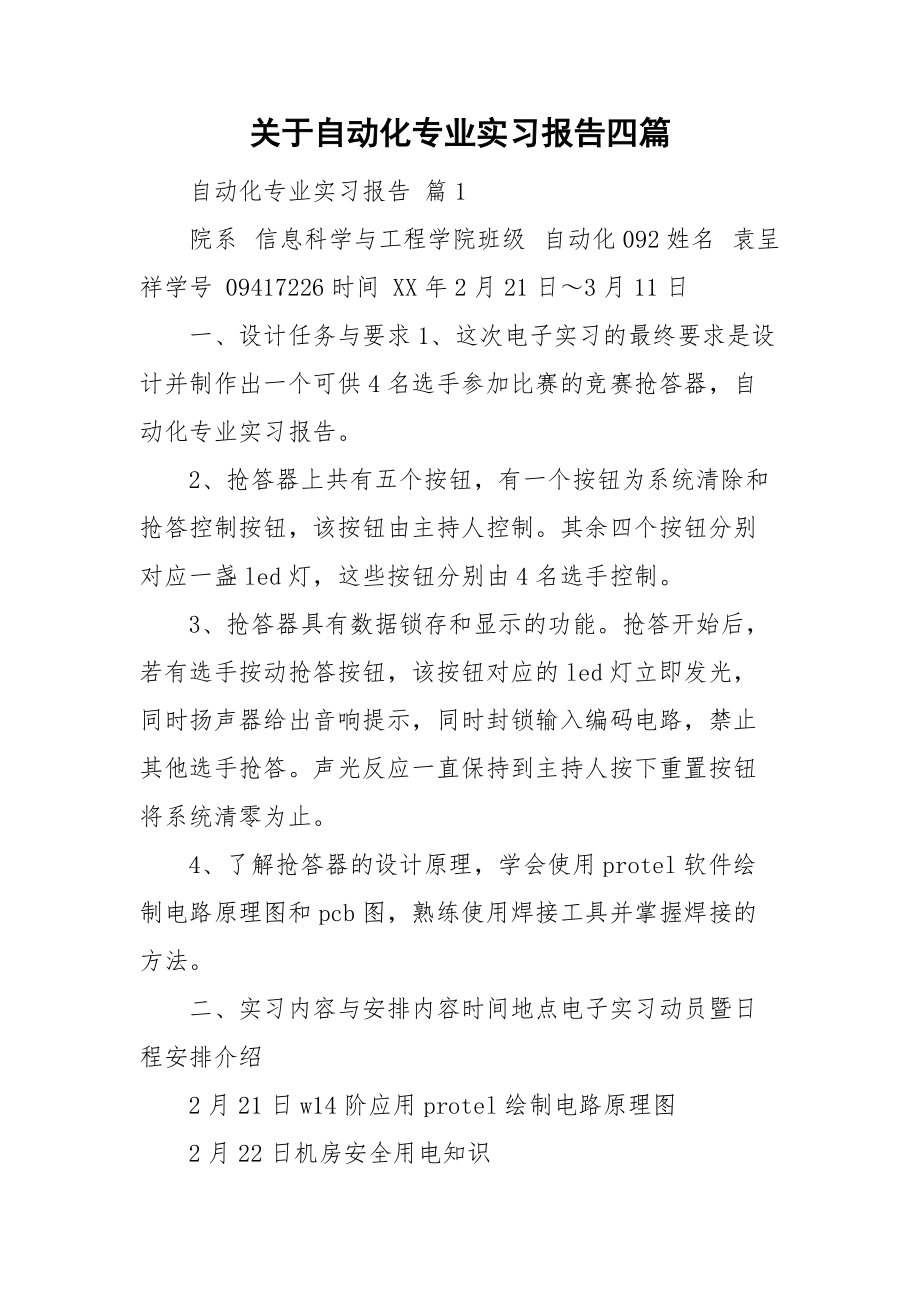

關于自動化專業實習報告四篇

1、關于自動化專業實習報告四篇自動化專業實習報告 篇1院系 信息科學與工程學院班級 自動化092姓名 袁呈祥學號 09417226時間 XX年2月21日3月11日一、設計任務與要求1、這次電子實習的最終要求是設計并制作出一個可供4名選手參加比賽的競賽搶答器，自動化專業實習報告。2、搶答器上共有五個按鈕，有一個按鈕為系統清除和搶答控制按鈕，該按鈕由主持人控制。其余四個按鈕分別對應一盞led燈，這些按鈕分別由4名選手控制。3、搶答器具有數據鎖存和顯示的功能。搶答開始后，若有選手按動搶答按鈕，該按鈕對應的led燈立即發光，同時揚聲器給出音響提示，同時封鎖輸入編碼電路，禁止其他選手搶答。聲光反應一直保持到

2、主持人按下重置按鈕將系統清零為止。4、了解搶答器的設計原理，學會使用protel軟件繪制電路原理圖和pcb圖，熟練使用焊接工具并掌握焊接的方法。二、實習內容與安排內容時間地點電子實習動員暨日程安排介紹2月21日w14階應用protel繪制電路原理圖2月22日機房安全用電知識2月23日w15階上機2月23日機房應用protel繪制電路pcb圖2月24日機房上機2月25日機房上機2月28日機房驗收2月29日機房焊接技術與電路元件的識別3月7日w1階焊接練習3月7日文約樓5樓制版3月8日文約樓5樓焊接練習3月9日文約樓5樓發放元件3月9日文約樓5樓原理分析與故障診斷技術3月9日w8階接線分析焊接3月

3、10日文約樓5樓調試3月11日文約樓5樓驗收3月11日文約樓5樓三、電路原理1、搶答器正常工作時，s5處于彈出狀態，三極管n2處于飽和導通狀態，n2的集成電極給四個集成芯片的供給電源電壓，實習報告自動化專業實習報告。2、搶答前，4個與非門1a、1b、2b、2a的一個輸入端被電阻r1-r4拉成低電平，因此反相器3a、3b、3c、3d的輸出均為“0”，相應的發光二極管d1-d4都不亮，4a輸出也為“0”，n1不導通，蜂鳴器不響。3、搶答開始，若s1首先被按下，3a輸出為“1”，相應的放光二極管d1亮，4a輸出為“1”，n1導通，蜂鳴器發出響聲。同時3a輸出的高電平通過d5反饋到1a的輸入端，使其保

4、持高電平。另將1a輸出的低電平送到1b、2a、2b的輸入端，由于其他三個與非門有一個輸入端為“0”，因此，再按其他按鈕，就不起作用了。4、搶答完畢，按下s5時，n2基極和發射極處于短路狀態，使三極管n2處于截止?fàn)顟B(tài)，各集成芯片失去電源電壓，無法工作。當彈出s5后，集成芯片的電源電壓恢復，準備下次搶答。四、心得與體會電子實習的動員，何寶祥老師向我們介紹了此次實習最終的成品四人搶答器，并向我們提出了一些實習的基本要求和注意點。最后還說明了實習的整個流程以及強調了實習的重要性。焊接技術與電路元件的識別講座上姚廣平老師主要講了電阻和電容的識別，著重講了焊接的相關知識強調了焊接的5個步驟：1準備施焊2加

5、熱焊件3熔化焊料4移開焊錫5移開烙鐵安全用電知識講座梁向紅老師強調了安全用電的重要性，通過講座我們了解了電力系統的組成以及日常生活中使用的安全用電的設備：閘刀開關、熔斷器、自動空氣斷路器。其中自動空氣斷路器的過流欠壓保護給我留下了深刻印象。各種用電傷害的分類和人體的安全用電電流的知識也使我們進一步得了解了安全用電的重要性。原理分析與故障診斷技術講座上段仲麒老師給我們分析了電路的原理以幫助我們第二天飛線的焊接工作，重點講了故障的分析與診斷以幫助我們對電路板的調試工作。自動化專業實習報告 篇21、引言在學習生涯最后的一個學期初，也就是20xx年年初，學校給予我們開學前3周的時間去外面實習，而我在家

6、里的附近找到了春茂電氣工程有限公司，該實習單位像往常一樣是自己找的。真的進入社會實習后，才體驗到工作與我想象中的截然相反，它并不是一件容易就能做好事，遇到許多挫折，難過，碰壁，還有一些被鄙視。但是為了做好自己工作，我默默地堅持下來，同時我也認真的學習，好好干從中學習是我的任務。剛開始的那種不成熟思想，的確阻礙我一段時間，而我始終相信，只要我認真學習，好好把握，做好每一件事，實習肯定會有一個理想的好成績。但后來逐漸地明白，其實是很多東西看著簡單，要做好它卻很不容易啊!不得不承認我的實習更接近于一次獨立的學習，而不是一份工作。三周的時間，雖然非常短，對于我而言，又是一個很重要的轉折。2、實習單位簡

7、介廣西春茂電氣集團旗下?lián)碛袕V西春茂電氣自動化工程有限公司、玉林市春茂電氣自動化工程有限公司、柳州市春茂電氣自動化工程有限公司、廣西春茂電氣電力科技有限公司。集科研、生產、銷售、安裝調試、服務一體化的高科技企業。其主要經營：電力、電氣自動化設備、機電一體化設備研發和生產，高低壓電控柜的加工、生產與銷售;電力高低壓試驗設備及儀器儀表研發、生產與銷售;太陽能能源利用的產品開發生產;教學儀器及實驗設備，可編程控制器開發銷售，嵌入式系統集成，網絡工程設計。春茂電氣集團涉足電力、交通、冶金、教育、民用等行業多年，產品質量和服務意識得到業主的充分認可。特別是在工業自動化控制、電力現場、電氣儀器研究生產、電氣

8、設備生產、計算機網絡控制等方面積累豐富經驗。公司擁有一個精誠團結、開拓創新、銳意進取、廉潔奉公的領導團隊和一支高素質、技術過硬、敢打敢拼的技術隊伍，現有高級職稱50人、中級職稱104人，大專以上學歷305人，建立了成熟自主的技術開發體系，可根據客戶需求量身定制各類電力、電氣、工控產品及進行技術指導。春茂電氣集團將憑借雄厚的技術力量，致力打造成國際一流的電力、電氣、工控產品供應商。質量優良、服務周到、顧客至上、誠信為本、環保節能將成為春茂電氣發展的導向。3、實習內容在課堂上，我們學到的東西非常有局限性，大部分是理論知識，特別是一些細節的東西，不經過實踐是學不到的，比如一些鋪線方案的抗干擾性;比如

9、一些重要的注意安全事項。書本上的是一套理論的東西，實際的運用還需要實踐，需要著手去做，我們才能學到能獨擋一面，能自己完成一套完整的方案!雖然實習時間只有3周的時間，但是受益匪淺呀。在實習期間，我的工作就是完成安裝圖紙的繪制，編程PLC的控制程序，然后拿程序去調試，另外教會安裝部門和售前售后人員說明這個東西的使用、調試和維護。我在團隊里面倍感壓力，因為我在學校里面學到的這一套理論都只是表面上的工作，其他的交流能力，做事做人以及思維的方向性都不如其他的團隊伙伴，畢竟我是新手，這個可以原諒，只是感覺到一種無形的壓力，這也是一種動力，推動著一個人成長吧!在學校里學了最多的就是PLC的編程，可是到工作的

10、地方編程就變成最微小的一部分，因為一個經過培訓的人都可以編程，而且編得還不錯，而我感覺最重要的還是這個編程前的框架結構和調試是的注意事項。一套設備的運行需要的是它的穩定性和效率，我們需要注重的也是這兩點。為確保系統的可靠和安全，很需要在系統設計之初，充分地把握好設置場所的環境，然后再進行系統的構建。從最根本上講，有必要將對PLC系統的應力，比如溫度、濕度、振動、沖擊、腐蝕性氣體、過電流、噪聲等等，盡量減小到最低。但是，對策實行到什么樣的程度，應該先考慮故障發生時的影響度和設置環境以及對策費用然后再決定。通過事先實施對策，能夠提高系統的可靠性、穩定性，而且可以提高長期的運轉率。PLC的使用環境溫

11、度與元件的使用溫度有關，通常應該在540的范圍內。另一方面，在非強制冷卻的自然冷卻的控制柜等中，由于設備及系統的節省空間及小型化，柜本身也小型化了，那么柜內溫度與柜外溫度比較，由經驗可知有時會高出1015以上。因此，有必要針對設置的場所及柜內的發熱問題，采取以下的對策，為確保柜內的溫度不超過單元的使用溫度范圍，應盡量保留充足的溫度余量，使之在有余量的溫度范圍內使用。所以控制柜有：1.自然風冷式(依靠柜上下的百葉窗自然通風)2.強制通風式(依靠柜上部的風扇進行強制通風)3.強制循環式(依靠密閉結構的柜內的風扇進行強制循環通風)4.房間整體冷卻方式(用空調將放置控制柜的房間整體冷卻)倘若使用風扇有

12、需要注意：1.在外部空氣的吸入口安裝空氣過濾器，采取防止灰塵進入的措。2.空氣過濾器要定期用水清洗。3.防備風扇及空調發生故障，可采取在PLC的附近安裝溫度感應器以發出報警的對策。另外我還有的工作就是畫圖了，畫圖這個東西說簡單不簡單，說難又不能，我那時候的主要缺點就是效率有點低，領導覺得一天能畫出來的小圖，而我卻用了兩天的時間，主要是快捷鍵的使用不夠熟悉，所以導致速度慢。還有一個原因就是我過于追求小方面的完美，而不是縱觀的策略，導致圖形改了又改，死循環浪費了很多的時間。在和3周的時間，我的工作很有限，所做的東西也有局限性，不能像別人那樣單獨的完成任務，話說我只是菜鳥，但是我覺得我會再加把勁突破

13、獨擋一面，這才能發揮出一個男人的能力。4、實習心得在為期3周的實習當中，感觸最為深刻的就是實習牽扯理論的至關重要的作用，當遇到實際問題時，只有認真思考，用所學的知識，再一步一步地探索，是完全可以解決遇到一般性的問題的。在這半多月的不長不短時間里，春茂電氣給我提供了許多的學習和實踐的機會。對于一直在學校里埋頭學習的我來說，熟悉習慣了學校的生活，在公司里工作與生活尤為陌生，但這也是我們這些畢業生即將面臨的問題。對于即將走進社會的我們來說，在公司里實習，提前走進社會，熟悉工作環境是一件極為有意義的事。我們可以提前適應當今社會環境，將來步入社會，我們就可以更快更好的去融入這個大群體之中。實習期間，雖然

14、說我的身份只是一個實習生，但春茂電氣將我完全接納到一個實際操作的工作環境，這讓我體驗到了真正的工作環境是什么樣子的的，給了我一個最為真實的印象。這半個多月的實習生活，也算是對半年后我們走出校園，走上工作崗位的新生活的提前適應。我認識了這個行業的.面貌，體驗了這個行業的諸多細節，看到了我們在學校里所學知識的實際應用，這對我們的在校學習也是一個非常有益的補充。在實習的這段時間內，我接觸著各種各樣的人和事，這些都是在學校里無法感受到的，在學校里也許有老師分配說今天做些什么，明天做些什么，但在這里，不會有人會告訴你這些，你必須要知道做什么，要自己地去做，而且要盡自已的努力做到最好。在學校，只有學習的氛

15、圍，畢竟學校是學習的場所，每一個學生都在為取得更高的成績而努力。記得老師曾經說過大學是一個小社會，但在校園里總少不了那份純真，那份真誠，盡管是大學高校。無論是學習還是工作，都存在著競爭，在競爭中就要不斷學習別人先進的地方，也要不斷學習別人怎樣做人，以提高自已的能力!回想這次社會實踐活動，我學到了很多，從我接觸的每個人身上學到了很多社會經驗，自己的能力也得到了提高，而這些在學校里是學不到的。在社會上要善于與別人溝通是需要長期的練習。以前沒有工作的機會，使我與別人對話時不會應變，會使談話時有冷場，這是很尷尬的。人在社會中都會融入社會這個團體中，人與人之間合力去做事，使其做事的過程中更加融洽，事半功

16、倍。我堅信通過這一段時間的實習，從中獲得的實踐經驗使我終身受益，并會在我畢業后的實際工作中不斷地得到印證，我會持續地理解和體會實習中所學到的知識，期望在未來的工作中把學到的理論知識和實踐經驗不斷的應用到實際工作中來，充分展示我的個人價值和人生價值，為實現自我的理想和光明的前程而努力。自動化專業實習報告 篇3一、實習目的生產實習是教學與生產實際相結合的重要實踐性教學環節。在生產實習過程中，學校也以培養學生觀察問題、解決問題和向生產實際學習的能力和方法為目標。培養我們的團結合作精神，牢固樹立我們的群體意識，即個人智慧只有在融入集體之中才能最大限度地發揮作用。通過這次生產實習，使我在生產實際中學習到

17、了電氣設備運行的技術管理知識、電氣設備的制造過程知識及在學校無法學到的實踐知識。在向工人學習時，培養了我們艱苦樸素的優良作風。在生產實踐中體會到了嚴格地遵守紀律、統一組織及協調一致是現代化大生產的需要，也是我們當代大學生所必須的，從而近一步的提高了我們的組織觀念。我們在實習中了解到了工廠供配電系統，尤其是了解到了工廠變電所的組成及運行過程，為小區電力網設計、建筑供配電系統課程設計奠定基礎。通過參觀第一化工集團自動化系統，使我開闊了眼界、拓寬了知識面，為學好專業課積累必要的感性知識，為我們以后在質的變化上奠定了有力的基礎。通過生產實習，對我們鞏固和加深所學理論知識，培養我們的獨立工作能力和加強勞

18、動觀點起了重要作用。(三)、學習和了解變電所的主要結構型式，結構種類和特點。(四)、學習和了解變電所的主要部件的生產技術資料，包括：各種技術標準，圖紙，專用設備說明書等。(五)、了解變電所的主要技術要求以及有關標準。(六)、了解工廠的生產組織管理情況，勞動定額和成本核算的方法。(七)、了解工廠開展的新材料、新工藝、新技術的研究情況。(八)、實習期間進行了社會主義、愛國主義教育、進行愛勞動、守紀律教育，進行安全、保密教育。二、常規型變電所設備選型、設備的選擇配置應力求小型化，要保證技術先進、工作性能穩定可靠，質量有保證且售后服務跟得上。(b)、所內應采用兩臺主變，要求節能且有載調壓型，一般

19、采用s10或sz10型變壓器，s11型也在發展之列，變壓器容量要根據電力負荷情況而定，但兩臺主變?nèi)萘勘炔粦?yīng)超過13，阻抗電壓、變比、接線組別應相同，誤差不超過5%，為以后變壓器并列運行提供條件。(i)控制、保護、測量部分采用計算機綜合自動化管理系統。三、實習過程1、安全教育在實習開始時，學校組織我們到公司由專業人士對我們進行安全教育，講解了安全問題的重要性和在實習中所要遇到的種種危險和潛在的危險等等。2、組織參觀在實習開始時，學校組織我們對實習單位的參觀，以便了解其概況。在實習期間，我們還到其它有關車間去進行專業性的參觀，獲得了更加廣泛的生產實踐知識，和更加準確理解了工廠的運作模式。參觀中我們

20、著重了解了先進的設計思想和方法、先進工藝方法、先進工裝、先進設備的特點以及先進的組織管理形式等。3、車間實習我們在車間實習是生產實習的主要方式。我們按照實習計劃在指定的車間進行實習，通過觀察、分析計算以及向車間工人和技術人員請教，圓滿完成了規定的實習內容。4、理論與實際的結合為了能夠更加深入的進行車間實習，在實習過程中，我們結合了所學的書本知識與實習的要求，將理論與實際進行了完美的結合，也更加的促使我們不斷地進行學習與研究。5、實習日記在實習中，我們將每天的工作、觀察研究的結果、收集的資料和圖表、所聽報告內容等均記入到了實習日記中。隨時接受老師們的檢查與批改。四、其它活動在完成好我們所實習業務

21、內容的同時，常常利用現場學習的機會，開展向社會、向工人和工程技術人員實習的活動。在空余時間里還組織聯歡、球賽等活動，并加強進行思想政治教育活動等等五、實習感悟生產實習是學院為培養高素質工程技術人才安排的一個重要實踐性教學環節，是將學校教學與生產實際相結合，理論與實踐相聯系的重要途徑。其目的是使我們通過實習在專業知識和人才素質兩方面得到鍛煉和培養，從而為畢業后走向工作崗位盡快成為業務骨干打下良好基礎。通過生產實習，使我們了解和掌握了變電所的主要結構、生產技術和工藝過程;使用的主要工裝設備;產品生產用技術資料;生產組織管理等內容，加深對變電所的工作原理、設計、試驗等基本理論的理解。使我們了解和掌握
