燈光調節方法一

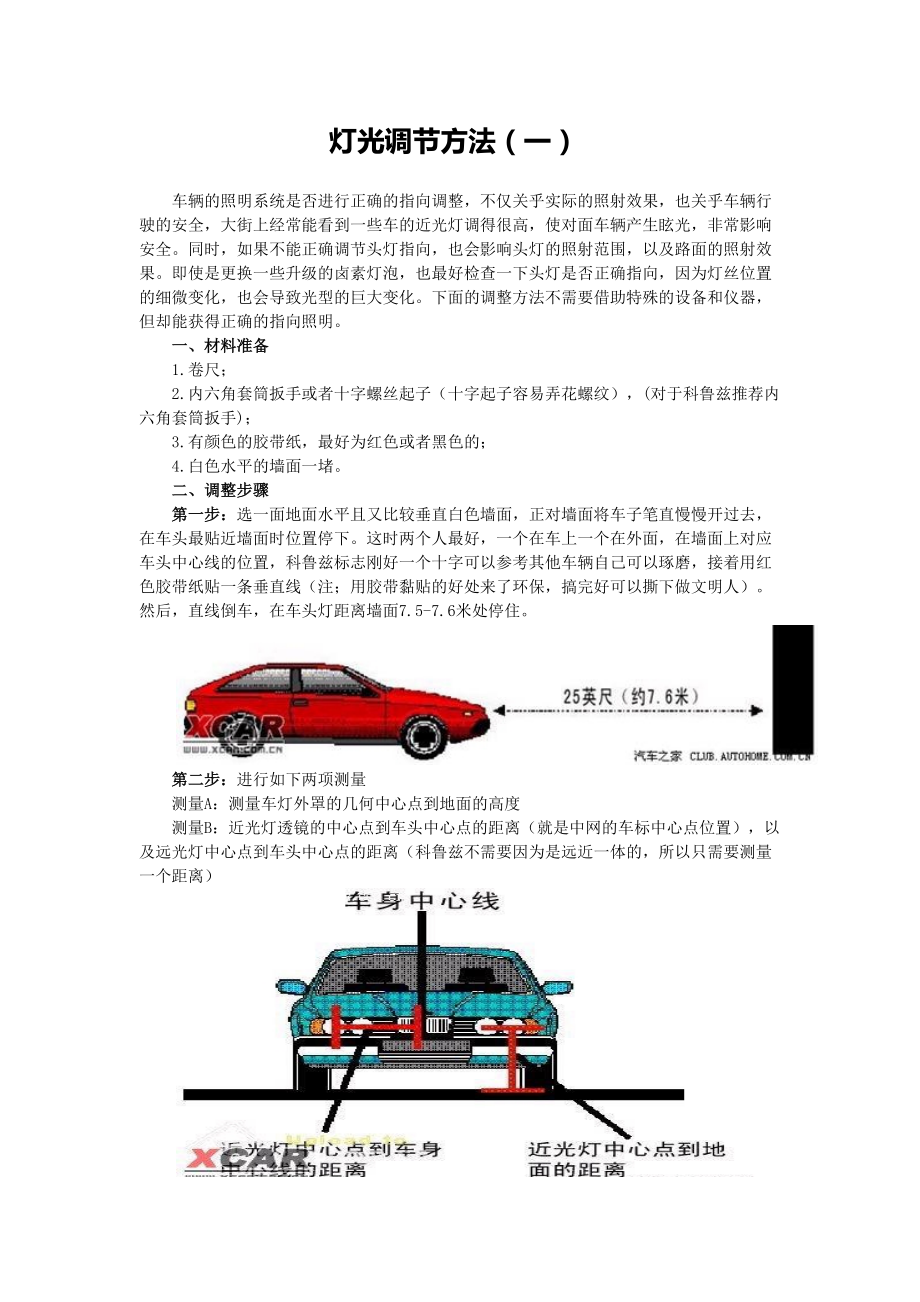

1、燈光調節方法（一）車輛的照明系統是否進行正確的指向調整，不僅關乎實際的照射效果，也關乎車輛行駛的安全，大街上經常能看到一些車的近光燈調得很高，使對面車輛產生眩光，非常影響安全。同時，如果不能正確調節頭燈指向，也會影響頭燈的照射范圍，以及路面的照射效果。即使是更換一些升級的鹵素?zé)襞?，也最好檢查一下頭燈是否正確指向，因?yàn)闊艚z位置的細微變化，也會導致光型的巨大變化。下面的調整方法不需要借助特殊的設備和儀器，但卻能獲得正確的指向照明。一、材料準備1.卷尺；2.內六角套筒扳手或者十字螺絲起子（十字起子容易弄花螺紋），(對于科魯茲推薦內六角套筒扳手)；3.有顏色的膠帶紙，最好為紅色或者黑色的；4.白色水平

2、的墻面一堵。二、調整步驟第一步：選一面地面水平且又比較垂直白色墻面，正對墻面將車子筆直慢慢開過去，在車頭最貼近墻面時位置停下。這時兩個人最好，一個在車上一個在外面，在墻面上對應車頭中心線的位置，科魯茲標志剛好一個十字可以參考其他車輛自己可以琢磨，接著用紅色膠帶紙貼一條垂直線（注；用膠帶黏貼的好處來了環保，搞完好可以撕下做文明人）。然后，直線倒車，在車頭燈距離墻面7.5-7.6米處停住。第二步：進行如下兩項測量測量A：測量車燈外罩的幾何中心點到地面的高度測量B：近光燈透鏡的中心點到車頭中心點的距離（就是中網的車標中心點位置），以及遠光燈中心點到車頭中心點的距離（科魯茲不需要因?yàn)槭沁h(yuǎn)近一體的，所以

3、只需要測量一個距離）第三步：在墻面上，劃出兩條水平線（可以用膠帶黏貼取代，下同），一條對應第二步中的測量A值，即頭燈中心到地面的高度，另一條則比上面的高度低5厘米。然后，依據第二步中的測量B值，根據近光燈和遠光燈到車頭中心線的距離，從墻面中心線量起，分別以短豎線，在較低的那根水平線上標出近光燈位置，在較高的水平線上標出遠光燈位置。這樣，墻面上就會形成4個十字，科魯茲也是4個十字，不過上下兩個十字是垂直對應的，因?yàn)槭沁h(yuǎn)近光一體。下面兩個對應近光燈分割線的中心轉折點位置，這個大家理解嗎？其實很好理解，就是對應連接上下兩道分割線之間的斜線中點位置。上面兩個對應遠光燈的光斑中心點位置。第四步：(A)近

4、光燈調節：調節之前，打開近光燈，這時會在墻面上投影出明暗分割線，按下面的圖例，用六角套筒扳手或者十字鏍絲刀調節近光燈的左右和高低調節螺絲，使近光燈分割線中心轉折點位置與墻面上的近光燈標志對齊。調節時，左右近光燈分別調節，在調整一側近光燈時，應將另一邊的車燈遮擋住。注：科魯茲遠光近光一體所以調節更加簡單。左右大燈各有兩顆螺絲調節。大燈外側的是調節光線高低的，具體順時針調節是往下面調，逆時針是往高處調。內側螺絲是調節左右的，具體是順時針往中間雪弗蘭標志處調，逆時針是往兩外側調。大家可以在調節前將現有光線用紅色膠帶紙貼好做參考。然后根據調節時光線的反應自己再按意愿調節?？启斊澖鉄粽{(diào)好遠光燈也算好了

5、，然后再根據自己喜好稍作調整，記住近光燈千萬不能調高。水平一定得按照那個十字架中心位置走上下誤差不能大。由于是遠近光一體所以近光調好，遠光也就行了。第五步：(B)遠光燈調節打開遠光燈，同樣利用內六角套筒對遠光燈的高低和左右調節螺絲進行調整。由于遠光燈沒有切割線，投射在墻面上的是兩塊光斑，所以調整遠光光斑的中心點（即最亮點）對準墻面上的遠光標志。（如果看花了眼，不能分辨出遠光光斑的中心，個人建議帶上墨鏡看，這樣明暗對比明顯。）溫馨提示：1.注意此調節螺絲不能過度調節，如有調不動說明已經到頭了。最后你懂的所有貼在墻上的膠帶全部清除完畢送到垃圾箱。做文明人，開文明車。從你，從我做起。2.先調整上下：

6、找平整的地方，離墻5米（最好是貼磁磚的外墻，可以直接數磁磚，省事），大燈罩中心點離地距離5CM遠光燈射在墻上最亮區域中心點離地距離。如果離墻10米，就減10CM。太遠找不準墻上的亮點。再調整左右:用記號筆在前后風檔玻璃上劃出垂直平分線，找平整的地方，離墻5米，開遠光燈，然后站在車尾透過兩塊風檔玻璃看墻上的燈光，墻上兩個最亮區域之間的中心位置與兩條豎線調成“三點一線”。墻上兩個最亮區域中心點之間的距離兩個大燈罩中心點之間的距離。依據圖例，車輛應該停放在距離墻面10公尺（10m）的位置，并保持車頭左右兩側與墻面等距，使車輛與墻面正確平行。然后就燈泡中心點的水平與垂直位置，以左右兩側分別于墻上畫出十

7、字記號，此記號即為燈具遠光燈照射的中心位置；就其位置的水平高度往下丈量10公分畫出水平線，其水平線即為近光燈照射到墻壁時的光影上緣，也就是說進光燈射出的光影不應該高于該水平線；而水平線自十字記號下方起的向右上斜線，其右上起點就是近光燈照射左右角度的設定依據，當近光燈的光影上緣與光影向右上方擴散的起點，與墻上的記號一致時，燈具就已經完成正確的高度與角度校正。而霧燈的校正方式與上述一樣，唯一需要改變的地方是，確定了在墻上的十字記號時，必須就其位置的水平高度往下丈量20公分畫出水平線，而由于霧燈是擴散照射，所以霧燈的光影不會出現向右上方擴散的情況。墻面上的基準點e = 燈具調整標示
