人防工程學習

1、人防工程學習資料本學習資料涉及的相關書籍有：人民防空工程建設監理人防監理培訓補充資料匯編人民防空工程施工及驗收規范 50134-2004防空地下室結構設計 0103防空地下室建筑設計 0104人民防空工程建設管理文件選編第一部分：人防工程的幾個重要概念1、人防工程：現代戰爭是高技術戰爭，為了保護戰爭時期人民的生命財產安全，人防 工程應不僅能抵抗一般常規武器的襲擊，而且還應該能抵抗核武器、生化武器的襲擊，因 此人防工程必須具備以下幾方面性能：抵抗核武器地面沖擊波 沖擊波無孔不入，除了對暴露部位直接作用外，還可通過土中壓縮波，各種孔口作用。A：防護結構按要求的防護等級進行防護。B：口部設置了相應抗

2、力的防護門和防護密閉門。C：通風口（煙道）設置了阻擋與擴散結合的消波系統（一般采用防爆波活門與擴散室 相結合）。D：管孔也采取相應措施，如電纜溝管溝設防爆井并加防護蓋板，在管道上設防爆閥 門等。對生化武器和防射性沾染的防護A：可靠密閉措施；如在口部設密閉門，防護、密閉門和防毒通道，在管道上設密閉 閥門；管線穿越防護墻設密閉翼環，在排水管溝上設水封井等等。B：為了確保密閉又能通風， 設置了防護通風系統， 采用過濾設備， 同時采用超壓排風， 防止毒劑進入。C：為了滿足在有毒外部環境下人員、車輛的出入，設置了洗消間。 對核電磁脈沖和核爆地震動的防護。對早期核輻射、光輻射、對常規武器、對火災的防護。2

3、、防護單元：其防護設施和內部設備自成系統，即如果相鄰防護單元遭到破壞，不影 響其防護功能。3、抗爆單元：意義同防護單元，目的是盡可能減少人員傷亡（考慮平時使用，抗爆隔 墻和抗爆擋墻一般在臨戰時施工） 。4、防毒通道：是防空工程中兩道相鄰密閉門或防護密閉門與密閉門之間靠密閉作用阻 擋毒劑等侵入的空間。（戰時人員出入口必須設置防毒通道） 。5、防護門、防護密閉門、密閉門6、防爆波活門：沖擊波超壓作用時能在短暫時間內自動關閉的設備（設于通風口和排 風口）。7、擴散室：利用內部空間來削弱由通風口或排煙口進入的沖擊波超壓的房間。（降低余壓）。8、濾塵室、濾毒室9、防爆波井：通風井、排風井、電纜井等。10

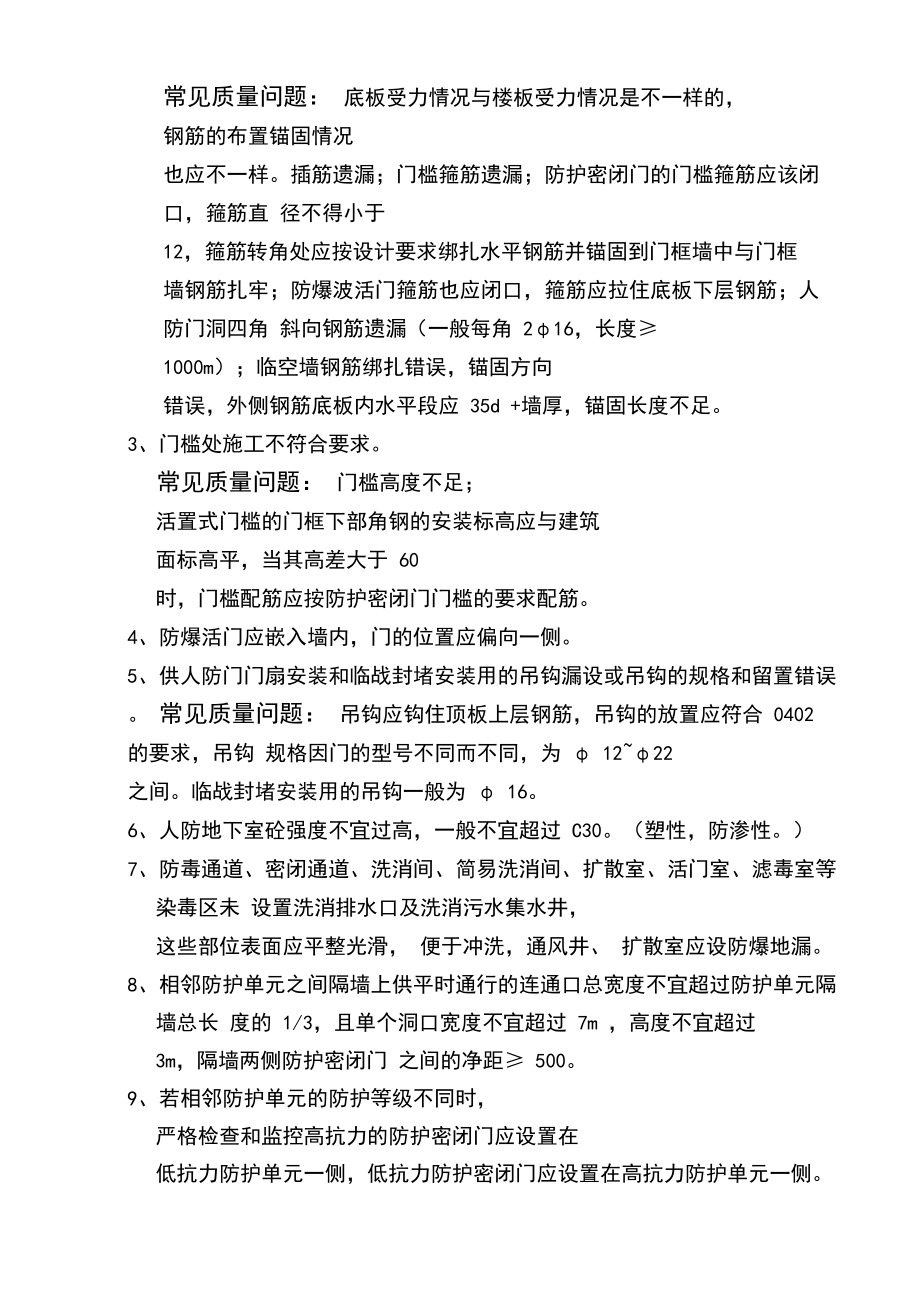

4、、臨空墻：一側受核爆沖擊波直接作用，另一側為不接觸巖、土的墻體。11、平戰轉換：基本要求： 1）應能在規定時間內轉換完成。2）現澆結構應一次完成。3）轉換措施應快捷簡便。第二部分：人防工程質量控制和常見質量問題1、下列部份應在施工時一次完成。 （適應平戰轉換、防護和密閉的要求） 。1）、采用鋼筋砼或砼澆筑的部位。2）、供戰時使用的出入口，連通口及其他孔口的防護設施。3）、防爆波清掃口，給水引入管，排水出戶管，防爆波地漏。 常見質量問題： 隨意留設施工縫，門框墻、門檻二次澆筑。2、鋼筋施工不符合人防設計和規范要求。常見質量問題： 底板受力情況與樓板受力情況是不一樣的， 鋼筋的布置錨固情況 也應不

5、一樣。插筋遺漏；門檻箍筋遺漏；防護密閉門的門檻箍筋應該閉口，箍筋直 徑不得小于 12，箍筋轉角處應按設計要求綁扎水平鋼筋并錨固到門框墻中與門框 墻鋼筋扎牢；防爆波活門箍筋也應閉口，箍筋應拉住底板下層鋼筋；人防門洞四角 斜向鋼筋遺漏（一般每角 216，長度 1000m）；臨空墻鋼筋綁扎錯誤，錨固方向 錯誤，外側鋼筋底板內水平段應 35d +墻厚，錨固長度不足。3、門檻處施工不符合要求。常見質量問題： 門檻高度不足； 活置式門檻的門框下部角鋼的安裝標高應與建筑 面標高平，當其高差大于 60 時，門檻配筋應按防護密閉門門檻的要求配筋。4、防爆活門應嵌入墻內，門的位置應偏向一側。5、供人防門門扇安裝和

6、臨戰封堵安裝用的吊鉤漏設或吊鉤的規格和留置錯誤。 常見質量問題： 吊鉤應鉤住頂板上層鋼筋，吊鉤的放置應符合 0402 的要求，吊鉤 規格因門的型號不同而不同，為 1222 之間。臨戰封堵安裝用的吊鉤一般為 16。6、人防地下室砼強度不宜過高，一般不宜超過 C30。（塑性，防滲性。）7、防毒通道、密閉通道、洗消間、簡易洗消間、擴散室、活門室、濾毒室等染毒區未 設置洗消排水口及洗消污水集水井， 這些部位表面應平整光滑， 便于沖洗，通風井、 擴散室應設防爆地漏。8、相鄰防護單元之間隔墻上供平時通行的連通口總寬度不宜超過防護單元隔墻總長 度的 1/3，且單個洞口寬度不宜超過 7m ，高度不宜超過 3m

7、，隔墻兩側防護密閉門 之間的凈距 500。9、若相鄰防護單元的防護等級不同時， 嚴格檢查和監控高抗力的防護密閉門應設置在 低抗力防護單元一側，低抗力防護密閉門應設置在高抗力防護單元一側。10、管道穿越密閉墻時，其管道穿墻部位必須密封，一般采用預埋段加密閉箍的辦 法，達到密封效果，兩側再用法蘭或焊接方法連接。常見質量問題： 預埋段不加密閉箍或密閉箍不符合要求， 臨空墻和密閉墻的穿墻 螺桿沒有考慮密閉要求，采用了套管。11、防護密閉門的抗力必須與防護單元一致。12、后加柱（指為了滿足平時使用功能要求跨度較大（ 12m），而戰時要滿足防護 要求而在臨戰轉換時加設的柱，每個房間設置后加柱的數量不宜超過

8、4 根。）13、嚴格監控抗爆隔墻和抗爆擋墻的材料和厚度。1）采用砼時，厚度 250，鋼筋砼 200。2）鋼板隔墻 10。3）采用粗砂的砂袋，厚度 50014、嚴格控制臨空墻按設計要求的最小防護層（鋼筋砼）厚度，最小要求為 250。15、門框墻厚度 300，應采取措施確保砼振搗密實。常見質量問題： 門框墻鋼筋較密，又有門框預埋件，砼不易振搗密實，出現砼質 量缺陷。16、當外墻有通風采光窗，臨戰時采用封堵措施的洞口，應嚴格按設計要求設置鋼 筋砼柱、柱的上下端主筋應伸入原底板并滿足錨固長度要求。17、應盡量減少穿越防毒通道，需要穿過時必須做好密閉措施。一般情況下還要預埋 4-6 根管徑 5080 的

9、備用密閉穿墻管。常見質量問題： 沒有預埋備用密閉穿墻管或預埋不符合要求。18、每個防護單元的出入口不得少于 2 個，戰時使用的主要出入口應設在室外，且 不得采用豎井式。19、預埋鐵件應除銹并涂防銹漆，位置準確、固定牢固。常見質量問題： 除銹和防銹漆涂刷不到位， 一段時間后生銹嚴重； 臨戰封堵預埋 件（角鋼或鋼板）應預埋在非防護區一側，固定門檻上預埋件面應與結構平（角鋼 一般采用等邊角鋼 100*10）；臨戰封堵兩側墻體上預埋件應與上檻和下檻的預埋件 互相焊接；密閉門角鋼應預埋在染毒區一側；防爆活門的另一側沒有預埋角鋼，當 活門的另一側設置擴散室時，應在連接風管或擴散箱的一側預埋一圈規格為L50

10、*50*5 的角鋼。以保證連接處達到密閉。20、防護門、防護密閉門應向外開，門扇應啟閉靈活。常見質量問題： 門扇開啟方向錯誤。21、密封條接頭應采用 45 度坡口搭接，每扇門的密封接頭不得超過 2 處，密封條 應固定牢靠，壓縮均勻，局部壓縮允許偏差不應超過設計壓縮量的20%，密封條不得涂抹油漆。22、防水砼水泥用量不得少于 3203。；摻有活性摻合料時水泥用量不得少于 2803。23、人防工程的防火等級為一級，其出入口地面建筑物的防火等級不應低于二級。24、防護單元建筑面積應不大于下列要求：醫療救護，防空專業隊工程： 1000m2人員掩蔽工程：2000m22配套車輛工程：4000m225、抗爆

11、單元建筑面積應不大于 500 m2（車輛可放寬至 2000m2）26、穿墻管與內墻角凹凸部位的距離應大于 250，管與管的間距應大于 300 。27、防火門應為向疏散方向開啟的平開門，并在關閉后能從任何一側自動開啟。28、每個防火分區的安全出口數量不應小于 2 個。29、口部的排水管道必須采用鍍鋅鋼管。生活用水管道、洗消管道、消防管道應選 用鍍鋅鋼管，其他壓力排水管應采用給水鑄鐵管或鍍鋅鋼管。常見質量問題： 洗消排水管采用排水鑄鐵管或排水管。給排水、消防、噴淋的管 道穿越人防臨空墻、外墻時留孔，管材未采用鋼管。30、當管道穿越防護密閉隔墻和臨空墻時，必須預埋帶有密閉翼環和防護抗力片的 密閉穿墻

12、短管。常見質量問題： 密閉翼環漏設或不符合要求。31、防爆地漏應一次預埋到位，地漏應低于周圍建筑地面 35。32、給水管道、消防噴淋管道標高指的是管中心標高排水管道標高指的是管內底標 高。33、預埋套管必須固定牢固（方法有很多） 。34、所有進入人防工程的管道均應在密閉區內側安裝抗力不小于 1.0 的閘閥，法蘭 連接采用 1.53.00 厚的橡膠片。常見質量問題： 法蘭連接沒有采用橡膠片。35、口部沖洗閥安裝應符合下列要求：（1） 暗裝管道時，沖洗閥不應突出墻面。（2） 明裝管道時，沖洗閥應與墻面平行。36、電纜、電線暗配管穿越防護密閉墻或密閉隔墻時，應在墻兩側設置密閉盒，盒 內不得有接線頭。

13、密閉盒穿線后應密封，并加 3 鋼板制作的蓋板。當電纜橋架穿過 臨空墻、密閉墻時，應在墻體中預埋密閉套管（ 2.5 熱鍍鋅鋼管）。37、在人防出入口受污染的房間和通道未設置供底、墻、頂面沖洗的水龍頭。38、預埋在砼中的管道外表面有油漆。39、測壓管在非防護區一側應設置彎頭（進風口的風管也一樣） ，在防護區一側設置球閥40、門框側墻太短不能滿足臨戰封堵要求第三部分：人防工程安全監理這里僅就我們在人防工程中容易見到的深基坑圍護與開挖和模板支設的安全監理作一 重點說明：1、在下列情況下，建筑施工企業應當組織專家組進行論證。1）深基坑工程。開工挖深度超過 5m 或地下室三層以上（含三層） ，或深度雖未超

14、過 5m ,但地質條件和周圍環境及地下管線極基復雜的工程。2）高大模板工程。水平混凝土構件模板支撐系統高度超過8m，或跨度超過 18m，施工總荷載大于 102，或集中線荷載大于 152 的模板支撐系統。2、嚴格審查土方開挖施工方案。 要求其技術經濟且可行， 對以下幾點應進行重點審查。 1）對圍護結構的保護、監測措施和安全應急措施2）開挖路線和土方運輸路線3）對基坑內工程樁的保護4）出土口圍護結構能否滿足要求3、嚴格監督施工方嚴格按方案要求進行土方開挖。第四部分：人防工程竣工驗收人防工程實行專項驗收竣工驗收由竣工質量驗收與綜合驗收組成。零星人民防空工程竣工綜合驗收可與質量 驗收一并進行?？⒐ぞC合

15、驗收由工程設計文件批準部門組織（其中，國家人民防空辦公室 批者，由省人民政府人民防空主管部門實施） 。申請竣工質量驗收的人民防空工程，應當符合下列條件：1、完成工程設計和合同約定的各項內容，達到竣工標準。2、工程建設文件及工程技術檔案資料基本齊全，并已按浙江省人民防空工程竣工文 件編制辦法（試行）基本完成分類立卷。3、屏蔽、密閉等性能檢測與各設備系統試運行測試及消防等檢測已經有關機構完成， 檢測結果符合有關規范或標準規定。4、施工單位在自檢合格后按有關要求填寫并提交了施工單位工程竣工報告 。5、勘察單位按有關要求填寫并提交了勘察單位工程質量檢查報告6、設計單位按有關要求填寫并提交了設計單位工程質量檢查報告7、監理單位在施工單位自評質量等級（合格或優良） ，勘察、設計單位認可該質量等 級的基礎上，對竣工工程質量進行了檢查，對質量等級進行了核定，按有關要求填寫并提 交了監理單位工程質量評估8、建設單位已按合同約定支付了工程款，有工程款支付證明9、施工單位已經簽署并向建設單位提交了工程質量保修書10、規
