移動式攀登鐵塔防墜落裝置的研制

1、目錄一、報告題目 1二、小組名稱 1三、小組概況 1四、報告正文 3一、實施背景 3（一）選擇課題 3（二）設定目標并進行目標可行性分析 3（三）提出各種方案并確定最佳方案 6二、主要做法 24（一）制定對策表 24（二）按對策表實現 25（三）確認效果 24三、實施成效 37（一）標準化 37（二）總結與今后打算 37QC成果報告、報告題目移動式攀登鐵塔防墜落裝置的研制二、小組名稱 王彪供電技術創新工作室 QC 小組三、小組概況小組名稱王彪供電技術創新工作室QC 小組活動課題名稱移動式攀登鐵塔防墜落裝置的研制注冊時間2016 年 02 月課題類型創新型注冊次數32 次出勤率98.6%小組成員

2、情況姓名性別學歷職務組內分工王彪男本科組長活動策劃潘家樂男本科副組長課題選擇陳建文男專科督導（指導）活動指導李永男本科組員數據分析王濤男本科組員數據分析王偉男本科組員現場試驗彭真君男專科組員現場試驗楊名楊男專科組員技術實施徐洪福男本科組員數據整理劉彬男本科組員數據整理金永剛男研究生組員效果分析魏漢峰男專科組員效果分析小組獲獎情況2011 年，“新型輸電線路登鐵塔防墜落裝置的研制”項目獲得第三 屆“海洋杯”全國QC 小組成果發表賽二等獎。2013 年，“新型接地線的研制”項目獲得第七屆“海洋杯”全國QC 小組成果發表賽一等獎。2015 年，“提高砍伐樹木倒向控制成功率”項目獲得第十二屆“海 洋杯

3、”全國QC 小組成果發表賽優勝獎；“研制新型架空地線防振錘復 位器”項目獲得第十二屆“海洋杯”全國QC 小組成果發表賽二等獎；2013 年，獲得“全國優秀質量管理小組”榮譽稱號。2014 年，獲得“全國優秀質量管理小組”榮譽稱號。2015 年，獲得“全國優秀質量管理小組”榮譽稱號。2016 年，獲得“全國優秀質量管理小組”榮譽稱號。四、報告正文移動式攀登鐵塔防墜落裝置的研制王彪供電技術創新工作室 QC小組一、實施背景（一）選擇課題1. 術語注釋移動和作1 所示是鐵塔作業防墜落裝置 ：用于鐵塔高處作業人員在攀登、 業過程中發生墜落后能安全懸掛在空中的防護裝置。如圖 常用的軌道式攀登鐵塔防墜落裝置

4、。圖 1 鐵塔作業防墜落裝置2. 提出問題 輸電線路的鐵塔普遍較高， 工作人員在攀登鐵塔作業過程若沒有 有效的裝置保護，時時存在著高處墜落的危險。Q/GDW1 799.2-2013國家電網公司電力安全工作規程線路部分中明確規定： “鋼管桿塔、 30m以上桿塔和 220kV 及以上線路桿塔宜設置作業人員上下桿塔和桿塔上水平移動的防墜安全保護裝置”，如圖 2 所示圖2 國家電網公司電力安全工作規程線路部分目前，我們普遍使用的安全保護裝置為軌道式攀登鐵塔防墜落 裝置（如圖 3 所示），但其存在很多缺點：無法移動、裝設成本高、 安裝周期長、防墜模塊廠家型號不統一、軌道銹蝕出現卡阻現象、 易被盜竊等。圖

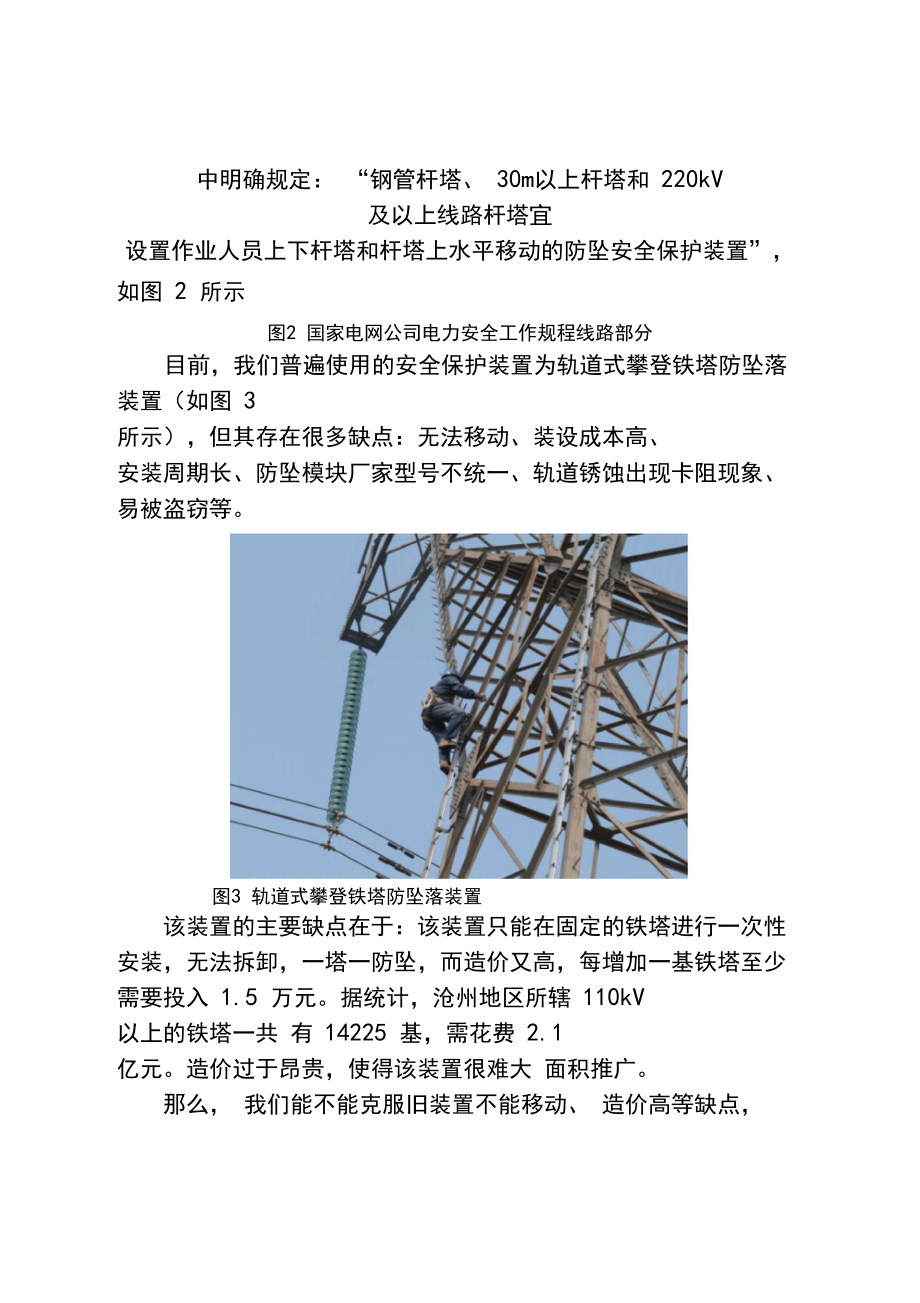

5、3 軌道式攀登鐵塔防墜落裝置該裝置的主要缺點在于：該裝置只能在固定的鐵塔進行一次性 安裝，無法拆卸，一塔一防墜，而造價又高，每增加一基鐵塔至少 需要投入 1.5 萬元。據統計，滄州地區所轄 110kV 以上的鐵塔一共 有 14225 基，需花費 2.1 億元。造價過于昂貴，使得該裝置很難大 面積推廣。那么， 我們能不能克服舊裝置不能移動、 造價高等缺點， 研制一 種新型可移動的攀登鐵塔防墜落裝置呢？小組成員集思廣益，通過 討論分析，在攀巖者攀巖的方法中得到了很大的啟發：攀巖者攀巖 時，領攀者攀爬時依次在巖壁上打眼，安裝銷釘。這樣就可將安全 帶掛鉤固定在銷釘上，實現安全攀爬。而后來的攀爬人員攀爬

6、過程 中只需移動安全帶的掛鉤至每個銷釘上即可實現安全攀爬。小組成員決定借鑒攀巖者攀巖的方法，創新工藝，確定課題為： 移動式攀登鐵塔防墜落裝置的研制。小組人員對課題進行了技術查新， 未查詢到有關移動式攀登鐵塔 防墜落裝置的信息，如圖 4 所示。圖 4 課題查新圖（二）設定目標并進行目標可行性分析1設定目標： 人員墜落時的墜落距離小于 1 米。2目標可行性分析：當作業人員墜落時， 在身體脫離塔身的情況下， 人員以自由落體 形式墜落， 下降距離與瞬時速度的關系為 v2=2gh 。由現有的軌道式 防墜裝置設計參數可知，防墜滑塊可在 0.1 秒內對墜落人員進行鎖 止，根據瞬時動量計算公式 Ft = Mv

7、 ，可得人體承受沖擊力為：F=Mv/t=M（2gh）1/2/t通過查閱醫學方面的資料， 小組發現在正常情況下， 當一名 80kg 登塔人員承受的沖擊力超過 4500N 時，就會造成身體重傷。重力加 速度以 9.8m/s 2 計算, 墜落制動時間為 0.1s 。將以上數值代入計算公式可得墜落最大允許距離為h=1.62m.小組通過查閱資料， 工程學中一般要設定 20%-30%的安全保護系 數，選取保險系數為 25%，即 h* （1+0.25 ）=1.28m，得出 h=1.3m， 因此我們將墜落距離設為 1 米，如果移動式攀登鐵塔防墜落裝置能 夠在 1 米內將人員由動制靜，即可以在醫學允許范圍內保護

8、登塔人 員的生命安全。通過以上計算分析，小組成員一致認為該目標可行?。ㄈ┨岢龈鞣N方案并確定最佳方案1. 提出方案 ：小組采用“頭腦風暴法”充分發表意見，提出可 能解決問題的方案 , 并用親和圖進行整理（如圖 5 所示） , 最終形成 以下四種方案 :圖 5 方案整理親和圖表 1：方案對比分析表方案一 防脫釘自鎖手套方案二 速差自鎖防墜繩方案三 交替互鎖防墜鉤方案四 雙鉤輪換安全帶方案模擬1、方案簡介：制作 一副高強度材料手 套, 手套之間存在互 鎖連接, 兩只手套通 過腕扣與分別雙手 固定。攀登時 , 通過 電磁回路的通斷來 控制手套與腳釘之 間的交替自鎖。2、實現過程：登塔 前，作業人員戴

9、好手 套，扣好腕扣，通過 腕帶將手套固定在 雙手上，此時解鎖開 關處于斷開位置。使 用者一手握住腳釘 時，鎖釘入鎖孔，自 鎖后手無法松開。只 有當雙手均握住腳 釘時，兩手套同時解 鎖，方可松開任意一 手。松開一手后兩手 同時恢復自鎖，另一1、方案簡介：設計 一套防墜模塊 , 一端 可快速安裝在腳釘 上，另一端為可拆卸 防墜繩索的結構，防 墜繩索通過速差保 護模塊與作業人員 安全帶相連接 , 給予 登鐵塔人員以保護。 2、實現過程：第一 電工每隔幾米將一 個防墜模塊上卡到 腳釘上，并將防墜繩 安裝在腳釘防墜模 塊的掛鉤內，防墜繩 下端由監護人通過 鐵塔收緊。人員一旦 墜落，裝置通過安全 帶掛環防

10、墜繩 腳釘防墜模塊掛 鉤下部控制人員， 形成可靠的防墜控 制。當?shù)谝浑姽さ竭_(dá)1、方案簡介：設 計一種帶彎鉤的 防墜腳釘以及與 之配套防墜鉤， 作業人員身著全 身式安全帶與防 墜鉤相連，通過 防墜鉤的交替鉤 掛確保登塔人員 的人身安全。2、實現過程：作 業人員登塔過程 中，2 只防墜鉤交 替掛扣在防墜腳 釘上，確保任何 時候均有 1 只防 墜鉤掛扣在防墜 腳釘上。登塔人 員發生墜落時， 通過安全帶、安 全繩和防墜鉤掛 扣在牢固的腳釘 上。避免人員墜1、方案簡介：制作 一條全身式安全帶， 其帶有兩條延長保 護繩掛鉤，兩條保護 繩輪換掛在鐵塔的 牢固構件上，通過安 全帶的特殊纏繞方 法實現下墜過程中

11、 的拉緊、鎖死。2、實現過程：作業 人員登鐵塔時，身穿 帶有兩道防護繩的 安全帶，每道防護繩 上均有防脫落掛鉤， 攀登過程中輪換將 其中 1 條保護繩鉤 掛在鐵塔牢固構件 上，確保任何時段都 有一道保護起作用， 保證了作業人員的 攀登安全。只手無法松開，實現 登塔全過程交替自 鎖保護。即使腳踩 空，由于至少一只手 會通過鎖釘和鎖孔 牢牢鎖在腳釘上，人 體被單手掛住，不會 墜落。上塔后可以騰 出一只手按解鎖開 關解鎖，摘掉手套。鐵塔頂部后，扎好安 全帶，再將防墜繩從 安全帶上拆下固定 在鐵塔主材上。防墜 繩掛好后，下部作業 人員通過自行研制 防墜模塊進行登塔， 滑塊具有速差保護 功能，人員一但墜

12、落 可以快速鎖緊。落?？?靠 性可 100%防止墜落可 100%防止墜落作業人員交替操 作步驟較多，防 墜落幾率不能保 證 100%作業人員交替操作 步驟較多，防墜落幾 率不能保證 100%制 作 周 期60 天37天50 天30天開 發 難 易 度機械部分小組可獨 立完成，但電路部分 需要與相應廠家合 作。純機械，小組能夠通 過現有工具自行加 工。防墜鉤小組可獨 立完成，但防墜 腳釘需要與相應 廠家合作。原有安全帶基礎上 的改進，小組能夠通 過現有工具自行加 工。經 濟 性購買高強度聚乙 烯材料（用于制作手 套） 2100元，電磁 回路硬件（電磁吸合 線圈、 MSP430單片 機等） 110

13、0元，電 磁回路軟件開發費 用 2000 元，共計 5200元防墜模塊不銹鋼 200 元，防墜繩索 （30 米絕緣繩、不 銹鋼鉤子等） 500 元，自鎖器 200 元， 共計 900 元彎鉤腳釘購 置 3000 元（ 1 基 鐵塔全部改裝） ， 防墜鉤不銹鋼材 料費用 3000 元， 共計 6000 元兩條安全帶購置，共計 600 元方 案 比 較方案一：防墜性可靠，但結構復雜，成本稍高，開發難度較大， 需與特定廠家合作。 方案二：防墜性可靠，結構簡單，成本低，小組可自行研制成功。方案三：防墜性不可靠，改裝腳釘費用高，需與特定廠家合作。 方案四：防墜性不可靠，結構簡單，成本最低，小組可自行研制

14、。結 論不采用采用不采用不采用通過以上分析（如表 1 所示），小組確定采用“速差自鎖防墜 繩”方案，并確定方案由防墜模塊、防墜繩索、速差自鎖器三部分 組成，如圖 6 所示。圖6 速差自鎖防墜繩結構圖2. 防墜模塊的選擇 經小組分析討論， 提出從穿釘方式、 防掉落方式、 穿繩方式三個 方面進行方案選擇，如圖 7 所示：圖7 防墜模塊選擇圖1）穿釘方式選擇（如表 2 所示）：表 2 穿釘方式選擇表方案一開合卡扣式穿釘結構簡圖安裝方式開合卡扣掛住腳釘試驗分析優點缺點結論1、與腳釘?shù)挠行Ы佑|面積： 2cm22、最大承力： 2500N3、安裝時間： 10 次平均 5 秒 卡扣窄，用材料少，輕便 安裝步驟

15、多 , 安裝時間長，接觸 面積小，最大承力有限 不采用方案二一體套環式穿釘簡易圖實際圖直接套釘1、接地有效接觸面積： 5cm2 2、最大承力： 4000N 3、安裝時間： 10次平均 2 秒 安裝時間短 ,接觸面積大， 承力性 能好 一體式設計寬度大，用材多，重 量稍大采用經實驗分析，方案一由于卡扣較窄，用材料少，輕便易攜帶， 但安裝步驟多 , 安裝時間長，接觸面積小，最大承力有限。方案二安 裝時間短 , 接觸面積大，承力性能好，重量雖大但對安全方面更有保 障，因此穿釘方式選取方案二：一體套環式穿釘。(2) 防掉落方式選擇(如表 3 所示)：表 3 防掉落方式選擇表方案一 頂勁彈簧式方案二 旋

16、轉螺桿式結構簡圖彈力握柄頂勁彈簧旋轉螺桿鎖定方法手握彈力握柄穿釘后，松開握柄，頂柱自動頂緊腳釘穿釘后，用小扳手?jǐn)Q緊螺桿頂住腳釘試驗分析1、鎖定試驗：彈簧頂勁后不可 松勁。2、鎖定耗時： 0 秒。彈簧回彈自 動鎖定，無額外鎖定操作。 3、工具：不需工具。1、鎖定試驗：旋轉擰緊后自動鎖 定，不可松勁。2、鎖定耗時： 10 次平均 10 秒3、工具：小板子 1 把優點操作簡單，耗時少，不攜帶工具，鎖定牢靠結構簡單，鎖定牢靠缺點結構復雜操作復雜，耗時長，需攜帶工具結論采用不采用經實驗分析，方案一操作簡單，耗時少，不需攜帶工具，鎖定牢靠，但結構稍復雜。方案二結構簡單，鎖定牢靠，但操作復雜，耗 時長，需攜

17、帶工具。但因此防掉落方式選取方案一：頂緊彈簧鎖定。圖 8 頂勁彈簧示意圖本次使用市面上常見的工作圈數為 7.5 的不銹鋼壓縮彈簧， 外徑 10mm，線徑 2mm。由彈簧彈力公式：彈簧彈力 =彈簧剛度（ kg/mm） *壓縮量（ mm）彈簧剛度 =（線徑 *1000）/ （C3* 工作圈數）C=（彈簧外徑 - 線徑） / 線徑 可見在彈簧剛度確定的情況下彈簧彈力與壓縮量存在單一關系， 為保證彈簧彈力達到 130N，同時解決脫釘時因頂勁力過大導致的卡 澀問題，小組用黃金分割法對頂勁彈簧的壓縮量進行優選試驗，選 取最佳彈簧自由長度 （彈簧自由長度 =壓縮量 +壓縮后的長度 15mm）。表 4 試驗方

18、案設計試驗項目頂勁彈簧壓縮量變化彈簧彈力取值試驗范圍5mm35m（m如圖 8 所示）試驗方法用 0.618 法計算壓縮量取值，每一值范圍在 10 個腳釘上依次進行脫落 橫向受力試驗，共計 10 次，記錄平均彈簧彈力和卡澀情況?？疾鞓?biāo)準脫落時彈簧彈力 130N，從腳釘取下模塊時卡澀 0 次試驗?zāi)繕?biāo)選取彈簧的最佳自由長度（自由長度 =壓縮量 +壓縮后的長度 15mm）第一次試驗圖 9 第一次試驗x1=a+0.618(b-a)=5+0.618(35-5)=23. 54x2= a+b- x 1=5+35-23.54=16.46表 5 第一次試驗測試及結果考察標準試驗點（壓縮量）試驗次數彈簧彈力卡澀次數

19、脫落時彈簧彈力 130N，從腳釘取 下模塊時卡澀 0 次x1=23.5410Fx1（平均） =120N0x2=16.4610Fx2（平均） =100N0彈簧彈力未達到考察指標，但 Fx1（平均）更接近 130N的要求， 所以 x1 優于 x2，去掉（a，x2），留下（x2，b），即好點范圍 16.46mm35m。m 第二次試驗圖 10 第二次試驗x3=b+ x2- x1=35+16.46-23.54=27.92表 6 第二次試驗測試及結果考察標準試驗點（壓縮量）試驗次數彈簧彈力卡澀次數脫落時彈簧彈力 130N，從腳釘取 下模塊時卡澀 0 次x3=27.9210Fx3（平均） =138N4Fx3

20、（平均）達到考察指標，但從腳釘取下模塊時卡澀4 次，所以x1 優于 x3，去掉（x3，b），留下（x2，x3），即好點范圍 16.46mm27.92mm。 第三次試驗x4= x3+ x2- x1=27.92+16.46-23.54=20.84圖 11 第三次試驗 表 7 第三次試驗測試及結果考察標準試驗點（壓縮量）試驗次數彈簧彈力卡澀次數脫落時彈簧彈力 130N，從腳釘取 下模塊時卡澀 0 次x4=20.8410Fx4（平均） =112N0Fx4（平均）未達到考察指標， x1 仍?xún)?yōu)于 x4，去掉 （ x2， x4）， 留下（ x4， x3）， 即好點范圍 20.84mm27.92mm。第四次試

21、驗x5= x4+ x3- x1=20.84+27.92-23.54=25.22圖 12 第四次試驗表 8 第四次試驗測試及結果考察標準試驗點（壓縮量）試驗次數彈簧彈力卡澀次數脫落時彈簧彈力 130N，從腳釘取 下模塊時卡澀 0 次x5=25.2210Fx5（平均） =131N0試驗?zāi)繕?biāo)實現，彈簧彈力 Fx5（平均）達到 130N,卡澀次數 0 次， x5 優于 x1，壓縮量為 25.22mm，彈簧自由長度為 x5+15mm=40.22m。m選用試驗得出的彈簧長度 40.22mm，在現場使用中繼續跟蹤測試 結果如下表：表 9 驗證試驗結果試驗號項目12345678彈簧彈力131.2130.813

22、1.3131130.5130.7131.6131.1模塊卡澀00000000試驗號項目910111213141516彈簧彈力131.3130.9130.81302130.8131131.2131.4模塊卡澀00000000試驗結果彈簧彈力平均 130.99N, 從腳釘取下模塊時卡澀 0 次結論從跟蹤結果可知，試驗結果有效，能夠保證彈簧彈力達到 130N，實現了模塊的防脫落功能，同時也解決了脫釘時因頂勁力過大導致的卡澀問題方案二錯位半圓式(3) 穿繩方式選擇(如表 10 所示)：表 10 穿繩方式選擇表方案一封閉圓環式結構簡圖穿繩方式通過圓環的卡扣將安全繩與防 墜器連續相連在一起。兩個半圓鉤環之

23、間的間隙大于防 墜繩索的最小橫向尺寸， 防墜繩索 經過兩個半圓之間的間隙繞進兩 個半圓所形成的的圓孔， 對每個防 墜模塊都進行同樣的操作， 使防墜 模塊與防墜繩索之間形成索道。試驗分析1、鎖繩可靠性：安全繩穿入后 無法脫出，可靠。 2、操作耗時： 10 次平均 10 秒 1、鎖繩可靠性：安全繩在受到指 向非塔身抱鐵方向的作用力時， 閉 鎖牢靠。2、操作耗時： 10 次平均 4 秒優點具備鎖繩功能，結構簡單缺點穿繩時需要按下卡扣穿孔， 耗時。結論不采用操作方便，穿繩脫繩一步到位，耗 時相對較少。結構稍復雜采用經實驗分析， 方案一結構簡單好實現， 但穿繩時需要按下卡扣穿孔，復雜耗時。方案二閉鎖功能

24、完善，操作方便，穿繩脫繩一步到位，耗時相對較少，但工藝較為復雜。因此穿繩方式選方案二：錯位半圓式。3、防墜繩索的選擇經小組分析討論， 提出從防墜繩索的本體特性和使用便捷性?xún)煞?面進行方案選擇，如圖 13 所示。圖 13 防墜繩索選擇圖1）本體特性選擇（如表 11 所示）：表 11 本體特性選擇表方案一 高強度絕緣繩方案二 承力鋼絲繩電氣特性1. 測量絕緣電阻：使用萬用表測 量單位長度（米）的電阻值為 100 兆歐姆。2. 工頻耐壓試驗：105kV/m,持續 時間 5min，無閃絡，無擊穿。導電性能非常好機械特性耐磨性：采用 P2500 的砂紙進行 1cm長度的打磨， 繩子斷裂一半 所需打磨次數

25、約 2000 次。 最大拉斷力：進行靜荷重試驗， 最大拉斷力為 25kN。 柔韌性：可隨意盤折，韌性極佳。 密度： 1.38g/cm3耐磨性：采用 P2500 的砂紙進行 1cm長度的打磨， 繩子斷裂一半所 需打磨次數約 10000 次。 最大拉斷力：通過查表可得直徑 11mm的鋼絲繩約為 3000kN 。 柔韌性：盤折圈數有限，韌性不佳。 密度： 7.85g/cm3結論分析1、 絕緣繩的耐磨性不如鋼絲繩；2、 作業人員體重按照 90kg 來核算，人體墜落時產生的沖擊力按照 體重的 10 倍來計算，則墜落式所產生的沖擊力為 9kV，均小于 兩種繩索的最大拉斷力。3、 柔韌性：絕緣繩 鋼絲繩。4

26、、 絕緣繩更為輕便，易于攜帶。5、 鋼絲繩不絕緣。優點絕緣性能好，強度夠用，易盤折， 重量輕，攜帶方便。強度大，耐磨缺點耐磨性尚可不易彎折，笨重，不絕緣結論采用不采用經實驗分析，方案一高強度絕緣繩強度夠用，易盤折，重量輕， 攜帶方便，但耐磨性稍差。方案二鋼絲繩雖然強度大，耐磨，但由 于重量較沉，盤折不方便，最重要的是不絕緣，不適合作業人員攜 帶登塔，因此本體特性方面選擇方案一：高強度絕緣繩 。（ 2）本體特性選擇（如表 12 所示）：表 12 使用便捷性選擇表方案一 單一大鉤頭方案二 環形鋼鎖頭結構簡圖適用范圍主要用于安全帶的二道保護繩的 卡扣，可靠連接塔材后方便作業人 員鐵塔上轉位，屬于經常

27、活動端。一般別扣在安全帶的兩腰側，屬于經常固定端?，F(xiàn)場情況第一作業人員在攀登過程中，繩子是扣在腰間的，此時繩扣是固定端， 但當?shù)谝蛔鳂I(yè)人員登塔至橫擔時， 需要將安全繩從腰間拆下再系到鐵塔 的牢固構建上， 此時繩扣是活動端。 兩者的方便與否主要從拆下快慢和 系到鐵塔所需時間的多少來分析。試驗分析拆繩操作耗時： 10次平均 2秒/ 次系繩操作耗時： 10次平均 5秒/ 次拆繩操作耗時： 10次平均 5秒/ 次系繩操作耗時： 10次平均 12秒/ 次優點大鉤子，操作方便順手，效率高。小鎖頭，體積小，分量輕，登塔攜帶方便。缺點體積大，分量重操作耗時結論采用不采用經實驗分析，方案一大鉤子，操作方便順手，

28、效率高，但體積大一些。方案二小鎖頭，雖然體積小、分量輕，但操作起來比較麻煩 耗時，所以使用便捷性方面選擇方案一：?jiǎn)我淮筱^頭。4、速差自鎖器的選擇經小組分析討論，提出從安全繩鎖止方式、與安全帶的連接方 式兩個方面進行方案選擇，如圖 14 所示。圖 14 速差自鎖器選擇圖1）鎖止方式選擇（如表 13 所示）：表 13 鎖止方式選擇表方案一方案二棘爪鎖止結構簡圖安全繩棘爪鎖止原理齒輪具有單向?qū)ㄐ裕鳂I(yè) 人員攀登鐵塔時單向齒輪導通， 安全繩隨著鋸齒通過防墜器，當 人員墜落時安全繩相對于齒輪反 方向運動，齒輪被撥片鎖死，由 于繩子與鋸齒之間存在大系數的 摩擦，齒輪會阻止繩子繼續通過， 從而實現有效鎖止

29、。作業人員攀登時，安全帶連接環 向上抬起，棘爪與安全繩之間沒 有受力；人體下墜時，連接環瞬 間向下拉起，棘爪迅速頂住安全 繩，通過摩擦的力量將繩子短距 離卡死。試驗分析鎖止距離： 80kG假人模擬攀登鐵 塔墜落試驗，一旦墜落，安全繩 立刻鎖止，10 次平均每次 0.5 米鎖止距離： 80kG假人模擬攀登鐵 塔墜落試驗，一旦墜落，安全繩 立刻鎖止，10 次平均每次 0.2 米優點缺點結論安全繩單通，不易裝錯結構復雜，只能單向通繩不采用鎖止距離小，可雙向通繩子，結構簡單穿引時首末端容易混淆采用單向齒輪鎖止經實驗分析，方案一安全繩單通，不易裝錯，但結構復雜。方案 二鎖止距離小，可雙向通繩子，結構簡單

30、。因此鎖止方式選取方案 二：棘爪鎖止。方案分解選擇 :小組分析發現，棘爪片數、卡位彈簧扭矩、棘爪連板長度、安全 繩直徑影響鎖止距離。為選取最佳組合方案，小組成員利用正交試 驗法對以上四個參數進行優化選擇，具體如下：1）實驗?zāi)康拇_定速差自鎖器鎖止的最佳配置方案。2）確定考察指標鎖止距離3）制定因素水平表小組經過理論計算和模擬分析， 對四個參數選取三個位級， 建 立因素位級表如表 14 所示：表 14 正交試驗的因素位級表因素棘爪片數卡位彈簧扭矩棘爪連板長度安全繩直徑位級 1雙爪5Nm5cm16mm位級 2三爪8Nm10cm18mm位級 3四爪10Nm15cm20mm4）設計并實施方案本次試驗選用

31、正交表 L9（34），觸發試驗 50 次。組裝后，利 用 80kg 假人模擬登塔墜落過程。連接環通過連板向下拉起，棘爪迅 速頂住安全繩，通過摩擦的力量將繩子短距離卡死。試驗結果如表 15：表 15 正交試驗表棘爪片數卡位彈 簧扭矩棘爪連 板長度安全繩直徑鎖止距離 （m）ABCD11（雙爪）1(5Nm)3(15cm)2(18cm)0.6522（三爪）11(5cm)1(16cm)0.5233（四爪）12(10cm)3(20cm)0.63412(8Nm)210.20522330.56632120.41713(10Nm)130.74823220.43933310.38=位級 1 鎖1.591.801.

32、671.1+止距離之和4.52 總和=位級 2 鎖 止距離之和1.511.171.261.46=位級 3 鎖 止距離之和1.421.551.561.93極差 R=、 、中，大 數小數0.170.630.410.835）試驗結果分析直接比較 9個試驗的鎖止距離 ,容易看出 :鎖止距離最短的是 4號 方案. 鎖止距離為 0.2m,組合為 A1B2C2D1算一算位級 2 最好；安全繩直徑，位級1 最好。即 A3B2C2D1最好小組成員對正交試驗結果進行計算 ,從各位級比較可知 : 對于棘爪 片數，位級 3 最好；卡位彈簧扭矩，位級 2 最好；棘爪連板長度，看一看”與“算一算”結果不一致，進一步進行選

33、擇。根據極差 R大小，將四個因素排序（如表 16 所示），并作出正交試驗因素趨 勢圖（如圖 15 所示）。表 16 因素主次順序排列表圖 15 正交試驗因素趨勢圖安全繩直徑卡位彈簧扭矩棘爪連板長度棘爪片數DBCA“看一看” 的組合 A1B2C2D1與“算一算”的組合 A3B2C2D1比較， 只有因素 A 有差別。從趨勢圖可以看出 A3因素比 A1鎖止距離短。 因此小組決定選擇 A3B2C2D1組合， 并進行了試驗驗證， 結果如表 17 所示：表 17 A3B2C2D1組合試驗驗證表A3B2C2D1組合試驗驗證表方案試驗次數鎖止距離A3B2C2D1500.18m試驗結果表明， 選定的 A3B2C

34、2D1組合方案觸發成功率最高達到 0.18m，滿足安全要求，因此小組選擇棘爪片數為4 爪；卡位彈簧扭矩為 8Nm；棘爪連板長度為 10cm；安全繩直徑為 16mm。（ 2 ）連接方式選擇（如表 18 所示）：表 18 連接方式選擇表方案一 多孔連接方案二 單孔連接結構簡圖試驗分析1、連接方式：方案一連接環有 單、多孔兩種連接方式，可根據 安全帶繩的粗細規格選擇不同 方式的連接。2、最大脫環受力： 25kN。1、連接方式：有一單孔，只能適 配一種型號的安全帶繩。 2、最大脫環受力： 25kN。優點適用范圍廣，安全系數高結構簡單，易加工缺點結構復雜，制作成本高適用性單一、安全系數小結論采用不采用方

35、案一連接環有單、 多孔兩種連接方式， 可根據安全帶繩的粗細 規格選擇不同方式的連接，適用范圍廣，安全系數高，但制作過程 稍復雜。方案二結構簡單，容易加工，但僅適用單孔連接、安全系 數小。因此連接方式選取方案一：多孔連接。5、確定最佳方案：圖 16 最佳方案確定圖、主要做法一）制定對策表表 19 對策表序號對策目標措施負責人地點完成時間1制作一體式穿釘套環最大動荷載承力 不小于 4000N。1、 畫出示意圖2、 購置原材料3、加工制作4、做動荷重試驗彭真君 李永王彪供電技術 創新工作室2016.62制作頂勁彈 簧防掉落結 構能承受 125N以 上外力不脫落。1、 畫出示意圖2、 購置原材料3、加

36、工制作王彪 陳建文王彪供電技術 創新工作室2016.64、做靜荷重試驗3制作錯位雙 半環穿、鎖 繩掛鉤鎖繩成功率 100%1、 畫出示意圖2 、 購置原材料3 、加工制作4、進行閉鎖試驗王偉 楊名楊王彪供電技術 創新工作室2016.64購置高強度 絕緣防墜 繩。1、繩子最大拉斷 力不小于 25kN。2、絕緣繩直徑為 18mm3、工頻交流耐壓 105kV/m,持續時 間 5min ，無閃絡， 無擊穿1、按照要求購置防 墜繩2、防墜繩靜荷重試 驗和工頻交流耐壓 試驗。劉彬 金永剛王彪供電技術 創新工作室2016.75制作單一大鉤1、拆繩操作耗時小于 2 秒2、系繩操作耗時小于 5 秒1、畫出示意圖

37、2、購置原材料3、加工制作 4、進行拆繩、系繩 試驗劉彬 金永剛王彪供電技術 創新工作室2016.76制作棘爪鎖 止防墜自鎖 器1、墜落時鎖止觸 發動作率 100% 2、80kg 假人墜 落模擬試驗鎖止 距離小于 0.3 米。1、購置原材料2、參數按正交試驗 表進行加工。3、進行模擬墜落試 驗。徐洪福 潘家樂王彪供電技術 創新工作室2016.77制作多孔連接環結構兩繩扣脫環時最小受力大于 45kN1、畫出示意圖2、購置原材料3 、加工制作4 、進行脫環靜荷載 試驗魏漢鋒 陳建文王彪供電技術 創新工作室2016.88組裝連接進行試驗1、墜落時觸發動 作成功率 100% 2、80kg 假人墜 落模

38、擬試驗墜落 距離小于 1 米?，F(xiàn)場進行工作驗證徐洪福 潘家樂王彪供電技術 創新工作室2016.9二）按對策表實現實施一：制作一體式穿釘套環1、畫出示意圖2、購置原材料圖 17 一體式穿釘套環加工圖圖 18 不銹鋼原材料3、加工制作圖 19 一體式穿釘套環實物圖4、效果檢查：表 20 動荷重試驗表動荷重試驗序號12345678910斷裂承載力 /kN12.311.613.41111.312.412.211.91212.6平均/kN12動荷重試驗值達到 12kN, 超過 4000N，達到對策目標。實施二：制作頂勁彈簧防掉落結構1、畫出示意圖2 、購置原材料3、加工制作圖 22 頂勁彈簧鎖定實物圖4

39、 、效果檢查：將模塊鎖定在腳釘上做橫向力靜荷重試驗10 次，記錄每次模塊脫落時受力值。表 21 靜荷重試驗表橫向力靜荷重試驗序號12345678910脫落力大小 /N212221193233213206199214206201平均/N209.8靜荷重試驗值達到 209.8N, 超過 125N，達到對策目標。實施三：制作錯位雙半環穿、鎖繩掛鉤1 、畫出示意圖2 、購置原材料圖 24 不銹鋼原材料圖 23 錯位雙半環穿、鎖繩掛鉤加工圖3、加工制作圖 25 錯位雙半環穿、鎖繩掛鉤實物圖4 、效果檢查：進行閉鎖試驗： 攀登時 , 安全繩經過兩個半圓之間的間隙繞進兩個半圓所形成 的圓孔后繩子左右受力 ,

40、 不應脫出，進行 10 次模擬試驗驗證 表 22 穿繩閉鎖試驗表穿繩閉鎖試驗序號12345678910是否閉鎖是是是是是是是是是是閉鎖成功率100% 墜落時 , 安全繩給予兩個鉤環斜向外的拉力 , 繩子被鉤住不應 脫出，進行 10 次模擬試驗驗證。表 23 墜落閉鎖試驗表墜落閉鎖試驗序號12345678910是否閉鎖是是是是是是是是是是閉鎖成功率100%兩種情形下繩子均不會脫出， 閉鎖成功率 100%，對策目標實現實施四：購置高強度絕緣防墜繩。1 、按照要求購置防墜繩圖 26 高強度絕緣防墜繩實物圖2、效果檢查 動荷重試驗。表 24 靜荷重試驗表靜荷重試驗序號12345678910繩子拉斷力

41、/kN26303229352428333231平均/kN3010 次靜荷重試驗繩子平均拉斷力達到 30kN, 超過 25kN，達到對策目標。 所購置防墜安全繩直徑為 18mm，實現對策目標。 工頻交流耐壓試驗。表 25 工頻交流耐壓試驗表105kV/m工頻交流耐壓試驗序號12345678910持續時間 /108131110111210911分、秒22120145211322223145是否閃絡或 擊穿擊穿閃絡擊穿閃絡閃絡擊穿擊穿閃絡閃絡閃絡平均閃絡或 擊穿時間10分 53秒工頻交流耐壓 105kV/m, 持續時間大于 5min，無閃絡，無擊穿對 策目標實現。實施五：制作單一大鉤頭1 、畫出示意

42、圖2 、購置原材料圖 27 單一大鉤頭加工圖圖 28 不銹鋼原材料3、加工制作圖 29 單一大鉤頭實物圖4、效果檢查表 26 拆繩、系繩試驗表拆繩、系繩試驗序號12345678910平均拆繩1.11.31.61.41.41.821.52.11.31.55系繩4.24.45.25.04.64.744.95.04.34.6310 次拆繩、系繩試驗平均拆繩速度 1.55 秒，小于 2 秒，平均系繩速度 4.63 秒，小于 5 秒，達到對策目標。 實施六：制作棘爪鎖止防墜自鎖器1、購置原材料圖 30 不銹鋼原材料2、按照正交試驗數值進行制作： 棘爪片數為 4 爪，卡彈簧扭矩為8Nm；棘爪連板長度為 1

43、0cm；穿繩孔直徑大于安全繩直徑的 16mm。3、效果檢查： 80kg 假人模擬墜落試驗（如表 27 所示）， 10 次墜落試驗， 鎖止成功率達到 100%，平均鎖止距離為 0.263 米，小于 0.3米 , 達到對策目標。表 27 80kg 假人模擬墜落試驗80kg假人模擬墜落試驗是否鎖止（是 / 否）鎖止距離 / 米第一次是0.28第二次是0.23第三次是0.30第四次是0.32第五次是0.16第六次是0.29第七次是0.33第八次是0.20第九次是0.25第十次是0.27平均鎖止率 100%0.263實施七：制作多孔連接環結構1 、畫出示意圖 2購置原材料圖 33 不銹鋼原材料圖 32

44、多孔連接環加工圖2、 加工制作圖 34 多孔連接環加工圖實物圖4、效果檢查： 脫環靜荷載試驗：將安全帶連接繩與多孔環相連，記錄 10 次脫 環受力值。表 28 脫環靜荷載試驗脫環靜荷載試驗序號12345678910脫環力 /kN58617065687163596260平均/kN63.7脫環靜荷載試驗達 63.7kN ，大于 45kN，達到對策目標。 實施八：組裝連接進行試驗1、整體組裝圖 35 整體組裝圖2、現場使用圖 36 現場使用圖3、效果檢查： 80kg 假人模擬墜落試驗（如表 29 所示）， 10 次墜落 試驗，鎖止成功率達到 100%，平均鎖止距離為 0.945 米，小于 1 米, 達到對策目標。達到對策目標。表 29 80kg 假人模擬墜落試驗80kg假人模擬墜落試驗防墜是否啟動墜落距離 / 米第一次是0.94第二次是1.07第三次是1.10第四次是0.87第五次是0.82第六次是0.91第七次是0.99第八次是0.83第九次是1.01第十次是0.95平均成功率 100%0.9
