S7-200系列PLC系統配置

1、PLC原理及應用成都理工大學工程技術學院成都理工大學工程技術學院 目錄目錄n3.1S系列PLC發展概述 n3.2S7-200 PLC系統組成 n3.3S7-200 的基本功能及特點 n3.4編程元件及CPU組態 n3.5編程語言及工業軟件 第三部分：目錄目錄本章學習目的n本章以西門子公司生產的S7-200系列小型可編程序控制器為例，介紹具體型號的PLC，內容包括：nl S系列PLC發展概述nl S7-200 可編程序控制器的系統組成nl S7-200 的基本功能及特點nl 編程元件及程序知識nl 常用工業軟件返回本章首頁返回本章首頁目錄目錄3.1S系列PLC發展概述 n德國的西門子（SIEME

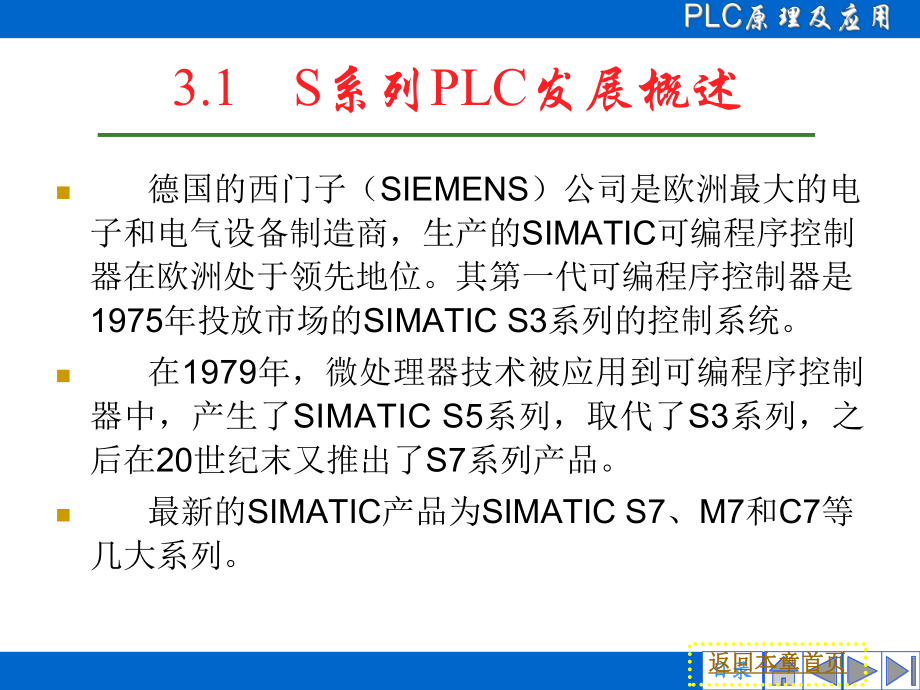

2、NS）公司是歐洲最大的電子和電氣設備制造商，生產的SIMATIC可編程序控制器在歐洲處于領先地位。其第一代可編程序控制器是1975年投放市場的SIMATIC S3系列的控制系統。 n在1979年，微處理器技術被應用到可編程序控制器中，產生了SIMATIC S5系列，取代了S3系列，之后在20世紀末又推出了S7系列產品。n最新的SIMATIC產品為SIMATIC S7、M7和C7等幾大系列。 返回本章首頁返回本章首頁目錄目錄3.2S7-200 PLC系統組成 n3.2.1系統基本構成 n3.2.2主機單元 n3.2.3特殊功能模塊 n3.2.4相關設備 n3.2.5主機性能指標 返回本章首頁返回

3、本章首頁目錄目錄3.2.1系統基本構成 nSIMATIC S7-200系統由硬件和工業軟件兩大部分構成，如圖3.1所示。EM1擴展模塊EM2擴展模塊EMn擴展模塊TD200文本顯示器TP系列觸摸屏通信及網絡設備計算機工業軟件CPU主 機其他設備圖圖3.1S7-200 PLC系統組成系統組成目錄目錄n1. 硬件n（1）基本單元 n（2）擴展單元 n（3）特殊功能模塊 n（4）相關設備 n2. 工業軟件 n工業軟件是為更好地管理和使用這些設備而開發的與之相配套的程序、文檔及其規則的總和，它主要由標準工具、工程工具、運行軟件和人機接口等幾大類構成。目錄目錄n 從CPU模塊的功能來看，SIMATIC

4、S7-200系列小型可編程序控制器發展至今，大致經歷了兩代：n 第一代產品其CPU模塊為CPU 21X，主機都可進行擴展，它具有四種不同結構配置的CPU單元：CPU 212，CPU 214，CPU 215和CPU 216，對第一代PLC產品不再作具體介紹。n 第二代產品其CPU模塊為CPU 22X，是在21世紀初投放市場的，速度快，具有較強的通信能力。它具有四種不同結構配置的CPU單元：CPU 221，CPU 222，CPU 224和CPU 226，除CPU 221之外，其他都可加擴展模塊。目錄目錄3.2.2主機結構 n1. 各CPU介紹及I/O系統n（1）主機外形nSIMATIC S7-20

5、0系統CPU 22X系列PLC主機（CPU模塊）的外形如圖3.2所示：圖圖3.2S7-200主機外形主機外形狀態顯示通信口頂部端子蓋電 源及輸出端子前蓋 方式開關、電位器、擴展I/O連接底部端子蓋輸入端子、傳感器電源存儲器卡目錄目錄n（2）基本結構特點輸出信號類型輸出信號類型電源輸出電源輸出 基本基本I/O 存儲安全存儲安全 高速反應高速反應 模擬電位器模擬電位器 實時時鐘實時時鐘 輸入輸出可擴展性輸入輸出可擴展性 目錄目錄n4種CPU各有晶體管輸出和8繼電器輸出兩種類型，具有不同電源電壓和控制電壓。各類型的型號如下表1所示。 表表1CPU型號型號目錄目錄nSIMATIC S7-200系統CP

6、U 22X系列PLC主機及I/O特性如表2所示。表表2主機及主機及I/O特性特性返回本節返回本節目錄目錄3.2.3 特殊功能模塊 n1）. 數字量擴展模塊 n2）. 模擬量擴展模塊 n3）. 通信擴展模塊 n4）. 現場設備接口模塊 目錄目錄n1）. 數字量擴展模塊n數字量擴展模塊主要有：nEM221 數字量輸入模塊，24V，8輸入。n EM222數字量輸出模塊，24V，8輸出。2種 n EM223數字量混合模塊，24V。 6種n2）. 模擬量擴展模塊n模擬量擴展模塊主要有：nEM231：4模擬輸入點，2W，12位。nEM232：2模擬輸出點，2W，12位。nEM235：4模擬輸入點，1模擬量

7、輸出點，2W，12位。目錄目錄n3）. 通信擴展模塊nEM277 PROFIBUS-DP模塊用于PLC現場總線通信連接。波特率可從960012M波特。n4）. 現場設備接口模塊nCP 243-2通信處理器是AS-I主站連接部件，專門用于S7-200 CPU 22x，連接的同時顯著增加了S7-200可利用的I/O點數。返回本節返回本節目錄目錄3.2.4相關設備 n1）手編器 n2）計算機 n3）人機界面 n4）特殊功能模塊 返回本節返回本節目錄目錄1）手編器 n工業上用的各廠商的可編程序控制器的使用中，手編器曾是主要編程設備，后來出現了圖形輸入設備，又出現了計算機編程軟件。n通過通信設備，使PL

8、C和計算機相連，用編程軟件可直接在計算機上編程，由于計算機的顯示器屏幕較大，對程序的編制和修更加方便高效。n但即使是現在，手編器的使用仍十分廣泛，特別是用小型和微型PLC實現的小規模系統。 目錄目錄2）計算機 n計算機包括個人計算機和工業計算機，在可編程序控制器系統的工業應用中發揮著越來越重要的作用，幾乎PLC系統從工程項目開發、編程、調試到系統的運行和維護，計算機越來越成了不可缺少的工具。目錄目錄3）人機界面 n1. 構造特點 文本顯示區：可顯示兩行信息（每行20個字符）的液晶顯示LCD 。按鍵：共有9個鍵 。通信：通過TD/CPU電纜（通用RS232接口）可以提供可編程序控制器與TD 20

9、0的通信，同時可以提供TD的電源，而不必再另接電源。 電源：如果不用TD/CPU通信電纜，可以通過面板右側的電源接口連接外部電源。目錄目錄n2. 主要功能n可以顯示從CPU主機讀出的信息（如讀取指令、數據、當前值及狀態）；n可以調整運行中選定的程序變量；n可以提供對輸入輸出點的強制功能；n可以為實時時鐘設置日期和時間；n支持多種語言形式的菜單和提示并支持中文。返回返回目錄目錄3.2.5主機性能指標 nS7-200 22X各主機的主要技術性能指標如下表3.7所示。目錄目錄表表3.722X主機主要技術指標主機主要技術指標目錄目錄3.3S7-200 基本功能及特點 n3.3.1輸入/輸出系統 n3.

10、3.2存儲系統及功能 n3.3.3工作方式及掃描周期返回本章首頁返回本章首頁目錄目錄3.3.1輸入輸出系統 n1. 設備連接 n2. 最大I/O配置的預算 n3. 輸入輸出及CPU組態n4. 快速響應功能n5. 實時時鐘目錄目錄1. 設備連接 圖圖3.5I/O擴展示意圖擴展示意圖 (a) 面板安裝 (b) 標準導軌安裝 目錄目錄2. 最大I/O配置的預算 n（1）映像寄存器數量n（2）電流提供 n（3）模塊電流 n（4）電流預算規則 目錄目錄（2）電流提供）電流提供各各CPU所能提供的最大所能提供的最大5VDC電流如表電流如表3.4所示。所示。目錄目錄（3）模塊電流CPU 22X可連接的各擴展

11、模塊消耗5VDC電流如表3.5所示。目錄目錄3. 輸入輸出及CPU組態 n（1）I/O點數擴展和編址 n（2）設置輸入濾波 n（3）設置脈沖捕捉 n（4）輸出表配置 n（5）定義存儲器保持范圍 目錄目錄例如，某一控制系統選用例如，某一控制系統選用CPU 224，系統所需的輸入輸出點系統所需的輸入輸出點數各為：數字量輸入數各為：數字量輸入24點、數字量輸出點、數字量輸出20點、模擬量輸入點、模擬量輸入6點、模擬量輸出點、模擬量輸出2點。點。本系統可有多種不同模塊的選取組合，表本系統可有多種不同模塊的選取組合，表3.6所示為其中的所示為其中的一種可行的系統輸入輸出組態狀況。一種可行的系統輸入輸出組

12、態狀況。目錄目錄n若按表3.6的擴展方式，各模塊在I/O鏈中的位置排列方式也可以有多種，圖3.6所示為其中的一種模塊連接形式。圖圖3.6擴展連接圖擴展連接圖主機CPU224模塊1EM221DI8XDC24V模塊2EM222DO8XDC24V模塊3EM235AI4/AQ1X12 位模塊4EM223DI4/DQ4XDC24V/繼電器模塊5EM235AI4/AQ1X12 位目錄目錄4. 快速響應功能快速響應功能1）脈沖捕捉功能使主機使主機能夠捕捉小于一個掃描周期的短脈沖。能夠捕捉小于一個掃描周期的短脈沖。2）中斷輸入3）高速計數器4）高速脈沖輸出5）模擬電位器5. 實時時鐘實時時鐘用于記錄機器的運行

13、時間，或?qū)^程進行時間控制。目錄目錄nS7-200 CPU為每個主機數字量輸入提供了脈沖捕捉功能，它可以使主機能夠捕捉小于一個掃描周期的短脈沖，并將其保持到主機讀到這個信號，但前提是只有通過濾波器后，脈沖捕捉才有效。n此外，在一個給定的掃描周期內如果有不只一個脈沖，則只有第一個脈沖可以被捕捉到，幾種情況下的脈沖捕捉波形如圖3.7所示。圖圖3.7脈沖捕捉波形圖脈沖捕捉波形圖CPU 掃描周 nCPU 掃描周期 n+1輸入刷新輸入刷新輸入 1輸入 3輸入 2允許脈沖捕捉允許脈沖捕捉允許脈沖捕捉返回本節返回本節目錄目錄3.3.2 存儲系統n1. 存儲系統n2. 存儲器及使用n3. 存儲安全 目錄目錄1

14、. 存儲系統存儲系統系統存儲區工作存儲區暫時局部存儲區累加器AC程序存儲區地址寄存器（1）系統存儲區：存放操作數據。（2）工作存儲區：存放CPU所執行的程序單元的復制件。（）程序存儲區：分為動態程序存儲區和可選的固定程序存儲區。存放用戶程序。（）累加器（AC0AC3）（5）地址寄存器：存放寄存器間接尋址的指針。目錄目錄圖圖3.3存儲系統存儲系統個人計算機存儲器卡用戶程序CPU 組態V 存儲器M 存儲器用戶程序CPU 組態V 存儲器M 存儲器定時器和計數器當前值CPURAMEPROM目錄目錄表表3.3存儲容量存儲容量目錄目錄2. 存儲器及使用nS7-200的程序結構由三部分組成：用戶的程序結構由

15、三部分組成：用戶程序、數據塊和參數塊。程序、數據塊和參數塊。n存儲系統的使用，主要有以下幾個方面：存儲系統的使用，主要有以下幾個方面： 上裝和下裝用戶程序上裝和下裝用戶程序 定義存儲器保持范圍定義存儲器保持范圍 用程序永久保存數據用程序永久保存數據 存儲器卡的使用存儲器卡的使用 目錄目錄n3. 存儲安全n1）主機CPU模塊內部配備的EEPROM，上裝程序時，可自動裝入并永久保存用戶程序、數據和CPU的組態數據。n2）用戶可以用程序?qū)⒋鎯υ赗AM中的數據備份到EEPROM存儲器。n3）主機CPU提供一個超級電容器，可使RAM中的程序和數據在斷電后保持幾天之久。n4）CPU提供一個可選的電池卡，可

16、在斷電后超級電容器中的電量完全耗盡時，繼續為內部RAM存儲器供電，以延長數據所存的時間。n5）可選的存儲器卡可使用戶像使用計算機磁盤一樣來方便地備份和裝載程序和數據。目錄目錄3.3.3工作方式及掃描周期n1. 掃描周期 n2. 工作方式 n3. 改變CPU工作方式的方法 目錄目錄1. 工作方式 n（1）STOP方式n在此工作方式下，不能運行用戶程序，可以向CPU裝載用戶程序或進行CPU設置。n（2）TERM方式 n在此工作方式下，允許使用工業編程軟件STEP7-Micro/WIN32來控制CPU的工作方式。n（3）RUN方式 n在此工作方式下，CPU執行用戶程序。目錄目錄2. 改變CPU工作方

17、式的方法 n1）用PLC上的方式開關來手動切換，方式開關有3個擋位 。n2）用STEP 7-Micro/Win32編程軟件，應首先把主機的方式開關置于TERM或RUN位置，然后在此軟件平臺用鼠標單擊STOP和RUN方式按鈕即可。n3）在用戶程序中用指令由RUN方式轉換到STOP方式，前提是程序邏輯允許中斷程序的執行。目錄目錄3. 掃描周期 n在RUN方式下，系統周期性地循環執行用戶程序。在每個掃描周期內，主要完成的任務如下圖所示：圖圖3.4CPU的掃描周期的掃描周期 一個掃描周期 讀輸入 執行程序 處理通信請求 寫輸出 執行CPU自診斷 目錄目錄n（1）讀輸入階段（輸入采樣階段）n讀取輸入端子

18、信號到輸入映像寄存器中。n（2）執行程序 n對立即I/O指令、模擬量I/O指令和中斷指令的掃描過程有所不同。n（3）處理通信請求 nCPU自動監測來自各個通信端口的通信信息，并進行處理。n（4）執行CPU自診斷測試 n（5）寫輸出階段 ：對輸出點進行刷新。返回本節返回本節目錄目錄3.4 編程元件及程序知識 n3.4.1S7-200的基本數據類型 n3.4.2編程元件 n3.4.3CPU組態 n3.4.4 尋址方式 返回本章首頁返回本章首頁目錄目錄n（1）數據類型及范圍nSIMATIC S7-200系列PLC數據類型可以是布爾型、整型和實型（浮點數）。n實數采用32位單精度數來表示，其數值有較大

19、的表示范圍：n正數為+1.175495E-38+3.402823E+38；n負數為-1.175495E38-3.402823E+38。n不同長度的整數所表示的數值范如表3.8所示。3.4.1 S7-200的基本數據類型 目錄目錄目錄目錄n（2）常數n在編程中經常會使用常數。常數數據長度可為字節、字和雙字，在機器內部的數據都以二進制存儲，但常數的書寫可以用二進制、十進制、十六進制、ASCII碼或浮點數（實數）等多種形式。幾種常數形式分別如表3.9所示。返回本節返回本節目錄目錄PLC在系統軟件的管理下，將用戶程序存儲器劃分出若干個區，并分別賦予不同的功能，由此組成了PLC的編程元件。注：這些編程元

20、件，只是與其對應的存儲器中的某些存儲單元，并不真實存在這些實際的物理器件。一個繼電器對應一個基本單元（1bit）。因此使用這些編程元件，實質上是對相應的存儲內容以位、以字節、以字或雙字的形式進行存取。3.4.2 S7-200的編程元件 目錄目錄各元件介紹：各元件介紹：輸入繼電器（輸入繼電器（I）即輸入映像寄存器，作用：接收來自現場的控制按鈕、行程開關及各種傳感器等的輸入信號。輸入映像寄存器以字節為單位，CPU一般按“字節.位”的編址方式來讀取一個繼電器的狀態。輸出繼電器（輸出繼電器（Q） 即輸出映像寄存器，作用是將PLC的存儲系統與外部輸出端子建立起明確對應的連接關系。與其它內部器件不同在于：

21、它有一個，且僅有一個實實在在的物理動合觸點，用來接通負載。目錄目錄變量寄存器（變量寄存器（V）用于模擬量控制、數據運算、參數設置及存放程序執行過程中控制邏輯操作的中間結果?？梢晕粸閱挝?，也可以字、字節為單位。其數量與CPU的型號有關。通用輔助繼電器（通用輔助繼電器（M） 功能類似于繼電器控制線路中的中間繼電器。與外部沒有任何聯系，不能直接驅動任何負載。特殊標志繼電器（特殊標志繼電器（SM）用來存儲系統的狀態變量及有關的控制參數和信息，是用戶程序與系統程序之間的界面。 目錄目錄 定時器（定時器（T）作用類似于時間繼電器。定時器的設定值通過程序預先輸入，當滿足定時器的工作條件時，定時器開始計時，當

22、前值從0開始按照一定的時間單位增加，當定時器的當前值達到設定值時，定時器動作。S7-200的CPU22X系列的定時器有256個，T0T255。定時精度為：1ms、10ms和100ms。定時器包含兩方面的信息：定時器當前值、定時器狀態位。定時器當前值：存儲的當前所累計的時間，用16位符號整數表示。定時器的狀態位：當定時器當前值達到設定值時，T-bit為ON。目錄目錄 計數器（計數器（C）用來對輸入脈沖的個數進行累計，實現計數操作。計數器的設定值通過程序預先輸入，當滿足計數器的觸發輸入條件時，計數器開始累計計數輸入端的脈沖前沿的次數，當達到設定值時，計數器動作。S7-200的CPU22X系列的計數

23、器有256個，C0C255。計數器包含兩方面的信息：計數器當前值、計數器狀態位。計數器當前值：存儲的當前所累計的脈沖個數，用16位符號整數表示。定時器的狀態位：當定時器當前值達到設定值時，T-bit為ON。目錄目錄 高速計數器（高速計數器（HSC ）用于高頻計數。 累加器（累加器（AC）用來暫存數據。4個32位累加器AC0AC3 。支持字節、字、雙字的存取。 局部變量存儲器（局部變量存儲器（L）用于存取局部變量。與變量寄存器類似，區別在于：L：存取局部變量，V：存取全局變量。全局：同一個存儲器可以被任何一個程序（主程序、子程序和中斷程序）讀取。局部：存儲器區和特定的程序相關聯。目錄目錄 狀態繼

24、電器（順序控制繼電器）（狀態繼電器（順序控制繼電器）（S）是使用步進控制指令編程時的重要編程元件。模擬量輸入（模擬量輸入（AIW）寄存器）寄存器 / 模擬量輸出（模擬量輸出（AQW）寄存器）寄存器PLC處理模擬量的過程如下：模擬量信號經A/D轉換后變成數字量，存儲在模擬量輸入寄存器中，通過PLC處理之后將要轉換成模擬量的數字量寫入模擬量輸出寄存器，再經過D/A轉換成模擬量輸出。因此，PLC對這兩種寄存器的處理方式不同，對AIW只能作讀取操作，而對AQW只能作寫入操作。返回本節返回本節目錄目錄3.4.3 CPU組態 CPU組態：組態：配置配置PLC系統的部分硬件的功能和參數。系統的部分硬件的功能

25、和參數。1. 配置配置I/O點數及模塊編址點數及模塊編址2. 設置輸入濾波設置輸入濾波3. 設置脈沖捕捉功能設置脈沖捕捉功能4. 配置數字量輸出表配置數字量輸出表5. 定義存儲器保持范圍定義存儲器保持范圍目錄目錄1. 配置I/O點數及模塊編址nS7-200的系統擴展時，的系統擴展時，CPU的組態規則為：的組態規則為：n 對同類型的數字量輸入或輸出擴展模板，以對同類型的數字量輸入或輸出擴展模板，以1字字節（節（8位）為單位，按順序進行編址。盡管當前模位）為單位，按順序進行編址。盡管當前模板的高位實際位數未滿板的高位實際位數未滿8位，未用到的位數仍不能位，未用到的位數仍不能分配給后續的模板。分配給

26、后續的模板。n 對模擬量擴展模板，是以對模擬量擴展模板，是以2字節（字節（1個字）的遞增個字）的遞增方式進行編址。方式進行編址。目錄目錄例：例：某一控制系統選用某一控制系統選用CPU 224，系統所需的輸入輸出點系統所需的輸入輸出點數各為：數字量輸入數各為：數字量輸入24點、數字量輸出點、數字量輸出20點、模擬量輸入點、模擬量輸入6點、模擬量輸出點、模擬量輸出2點。點。本系統可有多種不同模塊的選取組合，表本系統可有多種不同模塊的選取組合，表3.6所示為其中的所示為其中的一種可行的系統輸入輸出組態狀況。一種可行的系統輸入輸出組態狀況。目錄目錄n若按表3.6的擴展方式，各模塊在I/O鏈中的位置排列

27、方式也可以有多種，圖3.6所示為其中的一種模塊連接形式。圖圖3.6擴展連接圖擴展連接圖主機CPU224模塊1EM221DI8XDC24V模塊2EM222DO8XDC24V模塊3EM235AI4/AQ1X12 位模塊4EM223DI4/DQ4XDC24V/繼電器模塊5EM235AI4/AQ1X12 位目錄目錄2. 設置輸入濾波n濾波：濾波：n將在輸入點上采集到的輸入信號，經過合將在輸入點上采集到的輸入信號，經過合理的時間延遲后（濾除噪聲干擾），再送到理的時間延遲后（濾除噪聲干擾），再送到CPU。n(1) 數字量輸入濾波數字量輸入濾波n(2) 模擬量輸入濾波模擬量輸入濾波3. 設置捕捉功能目錄目錄

28、nS7-200 CPU為每個主機數字量輸入提供了脈沖捕捉功能，它可以使主機能夠捕捉小于一個掃描周期的短脈沖，并將其保持到主機讀到這個信號，但前提是只有通過濾波器后，脈沖捕捉才有效。n此外，在一個給定的掃描周期內如果有不只一個脈沖，則只有第一個脈沖可以被捕捉到，幾種情況下的脈沖捕捉波形如圖3.7所示。圖圖3.7脈沖捕捉波形圖脈沖捕捉波形圖CPU 掃描周 nCPU 掃描周期 n+1輸入刷新輸入刷新輸入 1輸入 3輸入 2允許脈沖捕捉允許脈沖捕捉允許脈沖捕捉返回本節返回本節目錄目錄3.4.4 尋址方式 S7-200 將信息存放于不同的存儲器單元，每將信息存放于不同的存儲器單元，每個存儲器單元都有唯一

29、確定的地址。個存儲器單元都有唯一確定的地址。根據對存儲單元中的信息存取形式的不同，可根據對存儲單元中的信息存取形式的不同，可分為：分為：1. 直接尋址方式直接尋址方式2. 間接尋址方式間接尋址方式目錄目錄1. 直接尋址方式 （1）編址形式按位尋址的格式為：Ax.y 按字節尋址：存儲區內另有一些元件是具有一定功能的硬件，由于元件數量很少，所以不用指出元件所在存儲區域的字節，而是直接指出它的編號。其尋址格式為：ABx按字尋址格式為：AWx按雙字尋址格式為：ADx目錄目錄n按位尋址的格式為：Ax.yn必須指定元件名稱、字節地址和位號，如圖3.8 所示。圖3.8中MSB表示最高位，LSB表示最低位。

30、圖3.8位尋址格式MSBI0LSB0I15I4I3I2I17 6 5 4 3 2 1I 4 .5I 14 .2字節的位，即位號元件名稱 （區域標志 ）字節地址位地址與字節地址之間的間隔目錄目錄n按字節尋址的格式為：ABxn必須指定元件名稱和字節地址。將該字節的8位數據同時進行處理。 n按位尋址的格式為：Ax.yn在S7-200 中可以進行位尋址的編程元件有：I、Q、M、SM、V、L、S。n按字尋址的格式為：AWxn必須指定元件名稱和字節地址，字節地址x是兩個相鄰字節（x，x+1）的低位字節地址。 目錄目錄n按雙字尋址的格式為：ADxn必須指定元件名稱和字節地址，字節地址x是4個相鄰字節（x，x

31、+1，x+2，x+3）的低位字節地址。 n 對于定時器T、計數器C、高速計數器HSC、累加器AC這些編程元件，由于其數量較少，不采取按位尋址的編址方式，而直接采用名稱和編號的尋址方式。目錄目錄2間接尋址方式 n 間接尋址方式是：n數據存放在存儲器或寄存器中，在指令中只出現所需數據所在單元的內存地址的地址。存儲單元地址的地址又稱為地址指針。n這種間接尋址方式與計算機的間接尋址方式相同。間接尋址在處理內存連續地址中的數據時非常方便，而且可以縮短程序所生成的代碼的長度，使編程更加靈活。n用間接尋址方式存取數據需要做的工作有3個：建立指針、間接存取和修改指針。n 可以使用指針進行間接尋址的編程元件有：

32、nI、Q、M、V、S，以及T和C的當前值。目錄目錄（1）建立指針 n建立指針必須用雙字傳送指令（MOVD），將存儲器所要訪問的單元的地址裝入用來作為指針的存儲器單元或寄存器，裝入的是地址而不是數據本身，格式如下：n例：MOVD&VB200,VD302nMOVD&MB10,AC2nMOVD&C2,LD14n注意：建立指針用MOVD指令。目錄目錄（2）間接存取 n指令中在操作數的前面加“*”表示該操作數為一個指針。n下面兩條指令是建立指針和間接存取的應用方法：nMOVD&VB200，AC0nMOVW*AC0，AC1n若存儲區的地址及單元中所存的數據如下所示 n執行過

33、程如下：目錄目錄目錄目錄（3）修改指針 n下面的兩條指令可以修改指針的用法：nINCDAC0nINCDAC0nMOVW*AC0，AC1目錄目錄nS7-200將編程元件統一歸為存儲器單元，存儲單元按字節進行編址，無論所尋址的是何種數據類型，通常應指出它在所在存儲區域和在區域內的字節地址。每個單元都有惟一的地址，地址用名稱和編號兩部分組成，元件名稱（區域地址符號）如表3.10所示。返回本節返回本節目錄目錄3.5編程語言及工業軟件 n3.5.1編程語言 n3.5.2 工業軟件n3.5.3 S7-200的程序結構返回本章首頁返回本章首頁目錄目錄3.5.1編程語言 n1. 語句表 n2. 梯形圖 n3.

34、 功能塊圖 n4.其他編程語言目錄目錄1. 梯形圖 圖圖3.10梯形圖舉例梯形圖舉例目錄目錄梯形圖梯形圖1 繼電接觸控制系統繼電接觸控制系統電路圖很相似；電路圖很相似； 2 簡單直觀。簡單直觀。 X0 X1 X2 Y0 X3 X4 X5X5X6目錄目錄目錄目錄2. 語句表 n語句表（STL）語言類似于計算機的匯編語言，特別適合于來自計算機領域的工程人員。用指令助記符創建用戶程序，屬于面向機器硬件的語言，STEP 7 Micro/Win32的語句表如圖所示。 語句表舉例語句表舉例目錄目錄指令表指令表由若干條指令組成的程序叫指令表程序。由若干條指令組成的程序叫指令表程序。XO YOX1 Y1Y2X

35、3 Y3 LD X0OUT Y0 LDI X1OUT Y1OUT Y2 LD X3OUT Y3目錄目錄3. 功能塊圖 n功能塊圖（FBD）的圖形結構與數字電子電路的結構極為相似，如下圖所示。 目錄目錄目錄目錄4. 其他編程語言 nSIMATIC工業軟件中的工程工具中為大型或中型PLC提供了許多高級編程工具，以下簡要其中的幾種：n（1） CFCn（2） S7-GRAPH n（3） S7-HiGraphn（4） S7-SLC和 M7-Pro C/C+目錄目錄（1）連續功能圖CFC nCFC（連續功能圖）是在原來的CSF（控制系統流程圖）的基礎上發展起來的，它通過繪制過程控制流程圖，將各程序塊在版面

36、上布置，然后將它們相互連接即可。 n控制系統流程圖如圖所示。目錄目錄ProcessSAMP_AVESliding averag OB 35 2/-BO BNR INI NENO BOOUT RControllerCONT_CContinuous PID OB 35 1/-R PV_INR SP_INTBO MAN ONLMN RTI TNR GAINR MANTI TVTI TVControllerCONT_CContinuous PID OB 35 7/-R PV_INR SP_INTBO MAN ONLMN RTI TNR GAINR MANTI TVR DEADB_W13020.000.

37、02.020S10S0.00.02.020S10S0.00連續功能圖連續功能圖 目錄目錄（2）S7-GRAPH S1S2S8S3T0SST8T3T2T1ST9n專為S7系列的大中型PLC提供的高級編程工具。n通過繪制功能流程圖的方法完成順序控制。目錄目錄（3）S7-HiGraph n它借助于狀態圖來描述異步過程。用于裝置和過程，以及可能的轉移狀態的圖形描述。n本工具可基于系統框圖和流程圖直接進行編程，程序結構和過程清晰。目錄目錄（4）S7-SLC和 M7-Pro C/C+SLC語言語言S7-SLC的語言與的語言與PASCAL非常相似，如圖所示。非常相似，如圖所示。 返回本節返回本節目錄目錄3.

38、5.2 工業軟件的類型 nSIEMENS公司的SIMATIC工具軟件是SIMATIC S7/M7/C7自動化系統的一種模塊化設計的交互軟件工具系統。nSIMATIC工具軟件只要由：n標準工具、n工程工具、n運行軟件n人機界面等幾類軟件構成。目錄目錄n1. 標準工具n標準工具是SIMATIC S7/M7/C7自動化系統進行編程的基礎，SIMATIC系列標準工具及其適用范圍如表所示。目錄目錄n1）、 STEP7軟件的基本功能 n 編程軟件在離線條件下，可以實現程序的輸入、編輯、編譯等功能。n 編程軟件在聯機工作方式可實現程序的上、下載、通訊測試及實時監控等功能。n2）、 STEP7-Micro/W

39、IN32窗口組件及功能 n 1. 主菜單及子目錄的狀態信息n 2. 工具條及瀏覽條和指令樹 n 3. 程序編輯器窗口 目錄目錄n2. 工程工具 n面向控制任務的工具，使用戶能針對實際的工程任務，明顯降低工程成本，提高工作效率。n工程工具主要包括：n編程員用的高級語言；n技術專家用的圖形語言；n診斷、仿真、遠程維護和工廠文件編制等用的輔助軟件。目錄目錄n3. 運行軟件 n直接集成在自動化解決方案內，它提供了預編程解決方案，且可由用戶程序調用。n運行軟件種類很多，以下是幾個常用的運行軟件：n1）SIMATIC S7的控制，例如：標準控制、模塊化和模糊控制系列軟件；n2）將自動化系統連接到Windo

40、ws應用程序的程序接口工具；n3）SIMATIC M7的實時操作系統。目錄目錄n4. 人機接口 n是現場操作員控制及SIMATIC過程監視的工業軟件。n人機接口包括：n操 作 員 面 板 和 系 統 組 態 用 的 軟 件 ， 如Protool和Protool/Life等；n用于過程診斷的可選軟件包ProAgent；nWindows 95/NT用的高性能可視化工具系統WinCC。目錄目錄程序編制及運行 n建立項目（用戶程序） n1、程序的輸入、編輯n通常利用LAD進行程序的輸入，程序的編輯包括程序的剪切、拷貝、粘貼、插入和刪除，字符串替換、查找等。 還可以利用符號表對POU中的符號賦值。n2、
