合武鐵路客運專線32m簡支箱梁(共6頁)

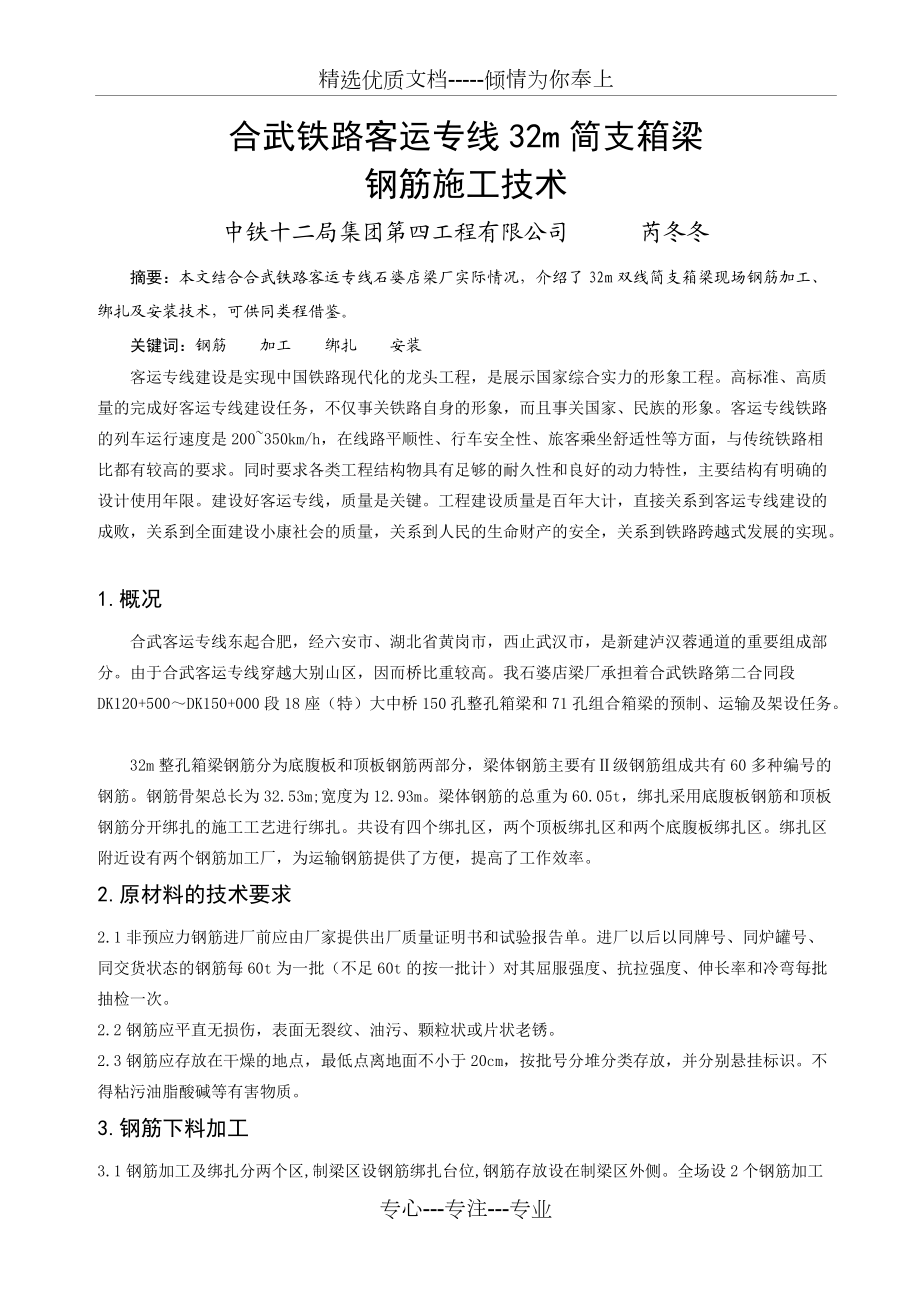

1、精選優質文檔-傾情為你奉上合武鐵路客運專線32m簡支箱梁鋼筋施工技術中鐵十二局集團第四工程有限公司 芮冬冬摘要：本文結合合武鐵路客運專線石婆店梁廠實際情況，介紹了32m雙線簡支箱梁現場鋼筋加工、綁扎及安裝技術，可供同類程借鑒。關鍵詞：鋼筋 加工 綁扎 安裝客運專線建設是實現中國鐵路現代化的龍頭工程，是展示國家綜合實力的形象工程。高標準、高質量的完成好客運專線建設任務，不僅事關鐵路自身的形象，而且事關國家、民族的形象。客運專線鐵路的列車運行速度是200350km/h，在線路平順性、行車安全性、旅客乘坐舒適性等方面，與傳統鐵路相比都有較高的要求。同時要求各類工程結構物具有足夠的耐久性和良好的動力特

2、性，主要結構有明確的設計使用年限。建設好客運專線，質量是關鍵。工程建設質量是百年大計，直接關系到客運專線建設的成敗，關系到全面建設小康社會的質量，關系到人民的生命財產的安全，關系到鐵路跨越式發展的實現。1.概況合武客運專線東起合肥，經六安市、湖北省黃崗市，西止武漢市，是新建瀘漢蓉通道的重要組成部分。由于合武客運專線穿越大別山區，因而橋比重較高。我石婆店梁廠承擔著合武鐵路第二合同段DK120+500DK150+000段18座（特）大中橋150孔整孔箱梁和71孔組合箱梁的預制、運輸及架設任務。32m整孔箱梁鋼筋分為底腹板和頂板鋼筋兩部分，梁體鋼筋主要有級鋼筋組成共有60多種編號的鋼筋。鋼筋骨架總長

3、為32.53m;寬度為12.93m。梁體鋼筋的總重為60.05t，綁扎采用底腹板鋼筋和頂板鋼筋分開綁扎的施工工藝進行綁扎。共設有四個綁扎區，兩個頂板綁扎區和兩個底腹板綁扎區。綁扎區附近設有兩個鋼筋加工廠，為運輸鋼筋提供了方便，提高了工作效率。2.原材料的技術要求2.1非預應力鋼筋進廠前應由廠家提供出廠質量證明書和試驗報告單。進廠以后以同牌號、同爐罐號、同交貨狀態的鋼筋每60t為一批（不足60t的按一批計）對其屈服強度、抗拉強度、伸長率和冷彎每批抽檢一次。2.2鋼筋應平直無損傷，表面無裂紋、油污、顆粒狀或片狀老銹。2.3鋼筋應存放在干燥的地點，最低點離地面不小于20cm，按批號分堆分類存放，并分

4、別懸掛標識。不得粘污油脂酸堿等有害物質。3.鋼筋下料加工3.1鋼筋加工及綁扎分兩個區,制梁區設鋼筋綁扎臺位,鋼筋存放設在制梁區外側。全場設2個鋼筋加工車間、2個梁體底腹板鋼筋綁扎胎模具、2個橋面鋼筋綁扎胎模具。3.2 根據設計圖紙，由施工技術科提出鋼筋下料加工通知單，鋼筋作業隊以此為據進行箱梁鋼筋下料加工及綁扎。對較長鋼筋，物資科應與鋼材生產廠家聯系采用加長生產。3.3 工班下料時，應根據梁體鋼筋編號和供料尺寸的長短，統籌安排，采用連續配料法下料以減少鋼筋的損耗。3.4 熱軋光圓鋼筋和螺紋鋼筋用閃光對焊方法焊接，其接頭必須熔接良好，完全焊透，且不得有鋼筋燒傷及裂縫等現象。兩根鋼筋軸線在接頭處的

5、偏移不得大于鋼筋直徑的0.1倍，也不大于2mm，兩根鋼筋軸線在接頭處的彎折角不大于4°。3.5 焊接接頭的力學性能檢驗以同級別、同規格、同接頭形式和同一焊工完成的每200個為一個驗收批（不足200個也按一批計）按批抽取試件做力學性能檢驗，其質量必須符合現行行業標準鋼筋焊接及驗收規程（JG18）的規定和設計要求。3.6 通長鋼筋對焊及加工在50t龍門吊軌道外側進行，對焊加工完畢后人工搬運至鋼筋綁扎胎位處進行綁扎。3.7 鋼筋成型前應事先放出鋼筋大樣，根據大樣試彎三根合格后方可大批成型。3.8 每種鋼筋下料加工完畢后，必須按其編號分類堆放，并掛編號牌。4.鋼筋綁扎為便于內模安裝，橋面板與

6、底腹板鋼筋分開綁扎，并且設底腹板及橋面鋼筋綁扎胎模具，以保證鋼筋位置準確。4.1 鋼筋下料加工完畢后，人工將其抬運至鋼筋綁扎胎具處，開始進行梁體鋼筋綁扎。4.2 鋼筋綁扎尺寸位置誤差不得大于5mm，扎絲頭不得侵入保護層。4.3鋼筋綁扎胎模具用型鋼制作，其外形分別按照梁體底腹板及橋面形狀制作，縱向按照鋼筋的間距割槽口，以保證鋼筋對位準確。（底腹板胎具見圖1，蓋板胎具見圖2）。 圖1底腹板鋼筋胎具示意圖圖2頂板鋼筋胎具示意圖5.鋼筋安裝5.1 鋼筋安裝分底腹板和橋面板鋼筋兩部分。采用兩臺50t龍門吊及特制吊架分別將鋼筋骨架抬吊至制梁臺座模板上安裝。5.2 特制吊架采用鋼桁架。全長32m,寬13m。

7、吊架應具有足夠的剛度，起吊時撓度不應大于1250。吊架應同時兼顧起吊底腹板及橋面鋼筋的功能。5.3 起吊鋼筋骨架的吊點間距縱向不大于2.5m，橫向不大于2.0m。起吊時在鋼筋骨架內穿入鋼管作分配梁，不得將吊鉤直接掛在鋼筋上，以免造成鋼筋變形或脫鉤。起吊鋼筋時鋼筋骨架下不得站人。5.4 底腹板鋼筋吊裝前，在制梁臺座兩端（外模）放出刻度線。龍門吊到位后應略作停頓使鋼筋骨架不縱向竄動，便于鋼筋骨架對位。鋼筋骨架對位有少量偏差時應保持一臺龍門吊靜止，另一臺略作移動，這種情況下鋼筋骨架緩緩移動而不會縱向來回竄動，便于鋼筋骨架精確對位。（吊裝底腹板鋼筋如下圖）5.5 吊裝橋面鋼筋時，其腹板箍筋均伸入橋面鋼

8、筋內，因而橋面鋼筋下落時更應精確對位，對位方法與上相同。橋面鋼筋吊裝時兩端應保持水平。橋面板鋼筋吊裝前要注意有無接觸網支座，如有則在接觸支座處鋼筋骨架內橫向加設兩根鋼管，并增加吊點，以防止接觸網支座處吊架受集中力過大而產生變形。（吊裝橋面鋼筋如下圖）5.6 由于橋面鋼筋縱橫向平面尺寸較大，為提高鋼筋骨架的剛度，橋面橫向應加設焊接骨架。焊接骨架可利用上下層受力鋼筋間焊接忖鐵形成，忖鐵間距不大于1.0m，直徑不小于12鋼筋。焊接骨架鋼筋間距順梁向不大于3.0m。5.7鋼筋保護層墊塊按4個/m2梅花型放置。保護層厚度除頂板頂面為30mm外，其它部位均為35mm，尺寸誤差05mm。5.8鋼筋加工及安裝誤差見表：表1 鋼筋加工及安裝允許尺寸偏差序號檢查項目要求檢查數量和方式1受力鋼筋排距±5尺量，兩端、中間各1處2同一排中受力筋間距±103分布鋼筋間距±20尺量，連續3處4箍筋間距±105彎起點位置30尺量6保護層厚度+1+4尺量，兩端、中間各2處6.結束語客運專線32m整孔箱梁預制是一項復雜工藝的結合體，本文就合武鐵路客運專
