地下工程防水技術(shù)規(guī)范)

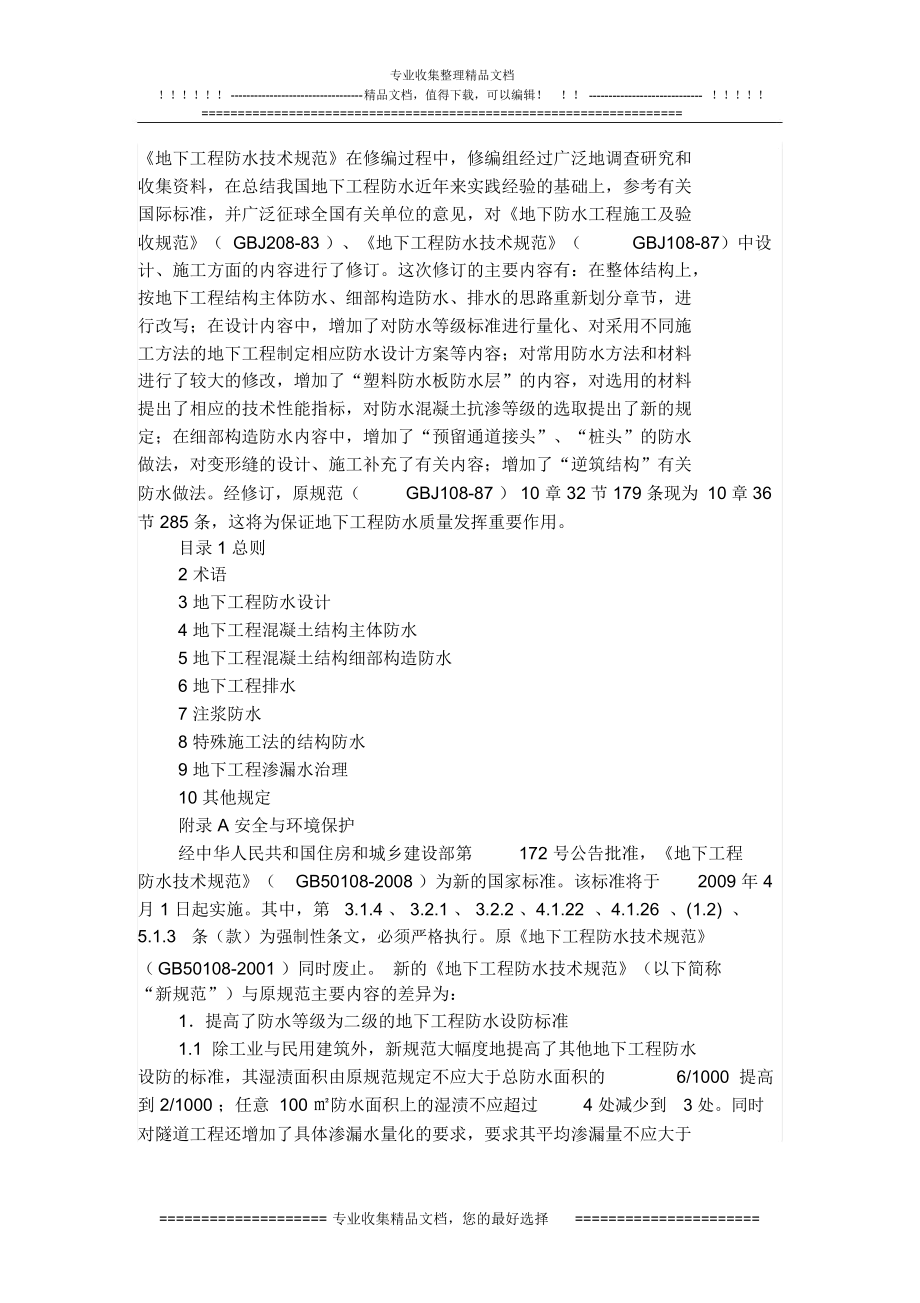

1、專業(yè)收集整理精品文檔！ -精品文檔，值得下載，可以編輯！ ！-！=地下工程防水技術(shù)規(guī)范在修編過程中，修編組經(jīng)過廣泛地調(diào)查研究和收集資料，在總結(jié)我國地下工程防水近年來實踐經(jīng)驗的基礎(chǔ)上，參考有關(guān)國際標準，并廣泛征球全國有關(guān)單位的意見，對地下防水工程施工及驗收規(guī)范（ GBJ208-83 ）、地下工程防水技術(shù)規(guī)范（GBJ108-87）中設(shè)計、施工方面的內(nèi)容進行了修訂。這次修訂的主要內(nèi)容有：在整體結(jié)構(gòu)上，按地下工程結(jié)構(gòu)主體防水、細部構(gòu)造防水、排水的思路重新劃分章節(jié)，進行改寫；在設(shè)計內(nèi)容中，增加了對防水等級標準進行量化、對采用不同施工方法的地下工程制定相應(yīng)防水設(shè)計方案等內(nèi)容；對常用防水方法和材料進行了較大

2、的修改，增加了“塑料防水板防水層”的內(nèi)容，對選用的材料提出了相應(yīng)的技術(shù)性能指標，對防水混凝土抗?jié)B等級的選取提出了新的規(guī)定；在細部構(gòu)造防水內(nèi)容中，增加了“預留通道接頭”、“樁頭”的防水做法，對變形縫的設(shè)計、施工補充了有關(guān)內(nèi)容；增加了“逆筑結(jié)構(gòu)”有關(guān)防水做法。經(jīng)修訂，原規(guī)范（GBJ108-87 ） 10 章 32 節(jié) 179 條現(xiàn)為10章36節(jié) 285 條，這將為保證地下工程防水質(zhì)量發(fā)揮重要作用。目錄1 總則2 術(shù)語3 地下工程防水設(shè)計4 地下工程混凝土結(jié)構(gòu)主體防水5 地下工程混凝土結(jié)構(gòu)細部構(gòu)造防水6 地下工程排水7 注漿防水8 特殊施工法的結(jié)構(gòu)防水9 地下工程滲漏水治理10 其他規(guī)定附錄 A 安

3、全與環(huán)境保護經(jīng)中華人民共和國住房和城鄉(xiāng)建設(shè)部第172 號公告批準，地下工程防水技術(shù)規(guī)范（GB50108-2008 ）為新的國家標準。該標準將于2009 年 4月 1 日起實施。其中，第 3.1.4 、 3.2.1 、 3.2.2 、4.1.22 、4.1.26 、(1.2) 、5.1.3條（款）為強制性條文，必須嚴格執(zhí)行。原地下工程防水技術(shù)規(guī)范（ GB50108-2001 ）同時廢止。 新的地下工程防水技術(shù)規(guī)范（以下簡稱“新規(guī)范”）與原規(guī)范主要內(nèi)容的差異為：1提高了防水等級為二級的地下工程防水設(shè)防標準1.1 除工業(yè)與民用建筑外，新規(guī)范大幅度地提高了其他地下工程防水設(shè)防的標準，其濕漬面積由原規(guī)范

4、規(guī)定不應(yīng)大于總防水面積的6/1000 提高到 2/1000 ；任意 100 防水面積上的濕漬不應(yīng)超過4 處減少到3 處。同時對隧道工程還增加了具體滲漏水量化的要求，要求其平均滲漏量不應(yīng)大于=專業(yè)收集精品文檔，您的最好選擇=專業(yè)收集整理精品文檔！ -精品文檔，值得下載，可以編輯！ -！=0.05L/ .d ，任意100 防水面積上的滲漏量不應(yīng)大于0.15L/ .d 。使該標準在貫徹執(zhí)行中，更具有可操作性。1.2 對處于凍融侵蝕環(huán)境中地下工程混凝土的抗凍融循環(huán)由原規(guī)范不得少于 100 次提高到不得少于 300 次，以利于提高地下工程的使用壽命，這是貫徹節(jié)能減排的重要措施。2增加了通過近年工程實踐證

5、明是行之有效的新型防水材料2.1在主體結(jié)構(gòu)和施工縫的防水措施中，分別增加了膨潤土防水材料和滲透結(jié)晶型防水材料與預埋注漿管等，這些措施有利于提高防水工程質(zhì)量。2.2 在卷材防水中，增加了本體自粘聚合物瀝青防水卷材（含聚酯氈胎體和無胎體）、高分子自粘膠膜防水卷材、聚乙烯丙綸復合防水卷材與膨潤土防水材料。3對部分防水材料提高了性能指標或防水層厚度的要求3.1 有機和無機防水涂料以及塑料防水板在新、舊規(guī)范中的性能對比見表 3.1-1 、表 3.1-2 和表 3.1-3 。表 3.1-1有機防水涂料在新、舊規(guī)范中的性能對比涂料新、舊潮濕抗?jié)B性浸水 168h表干基面(MPa)后時間粘結(jié)(h)種類規(guī)范強度(

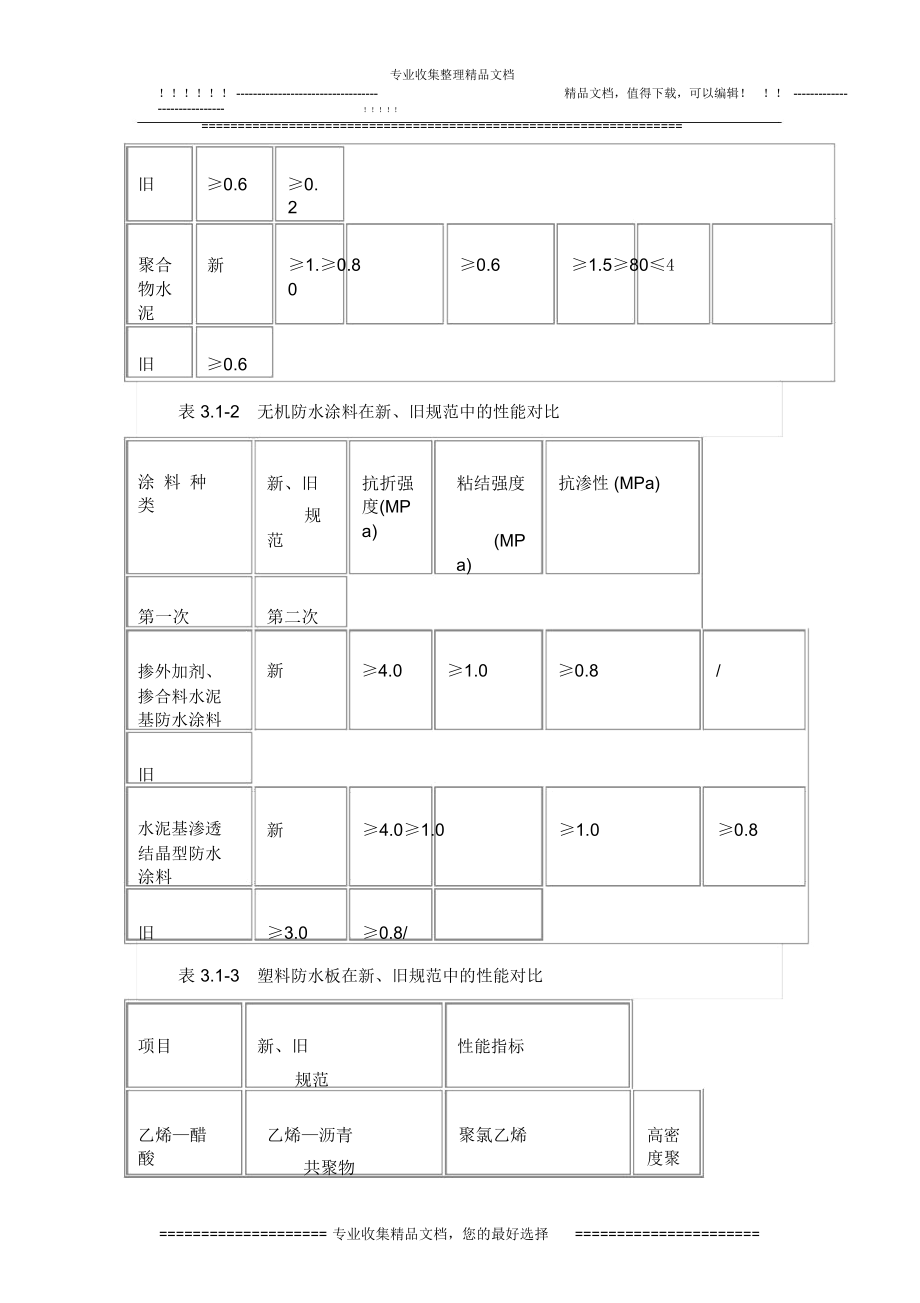

6、MPa)砂漿砂漿拉伸斷裂伸迎水背水強度長率 (%)面面(MPa)反應(yīng)新0.0.80.31.7400 12型5舊0.30.0.21.6530086水乳新0.0.80.30.5350 4型2=專業(yè)收集精品文檔，您的最好選擇=專業(yè)收集整理精品文檔！ -精品文檔，值得下載，可以編輯！ -！=舊0.60.2聚合新1.0.80.61.5804物水0泥舊0.6表 3.1-2無機防水涂料在新、舊規(guī)范中的性能對比涂 料 種類第一次摻外加劑、摻合料水泥基防水涂料舊水泥基滲透結(jié)晶型防水涂料新、舊抗折強粘結(jié)強度抗?jié)B性 (MPa)規(guī)度(MPa)范(MPa)第二次新4.01.00.8/新4.01.01.00.8舊3.00

7、.8/表 3.1-3塑料防水板在新、舊規(guī)范中的性能對比項目新、舊性能指標規(guī)范乙烯醋乙烯瀝青聚氯乙烯高密酸共聚物度聚=專業(yè)收集精品文檔，您的最好選擇=專業(yè)收集整理精品文檔！ -精品文檔，值得下載，可以編輯！ -！=乙烯乙烯共聚物斷裂伸長新5004520400率（ %）00舊200不透水性，新0. 30.0.0.32h (MPa)33舊0.2低溫彎折新- 35無裂紋-3-2- 35無裂紋性50無裂無裂紋紋舊- 20無裂紋熱處理尺新2.02.2.2.0寸變化率50（ %）舊2.53.2高聚物改性瀝青防水卷材的低溫柔度由- 15降低到- 25，同時增加了高聚物改性瀝青防水卷材的可溶物含量和熱老化后低溫

8、柔度的指標，要求在 - 22條件下無裂紋，以利于監(jiān)控偽劣卷材應(yīng)用在工程中。3.3 對高聚物改性瀝青卷材防水層雙層使用的厚度由原規(guī)范規(guī)定不應(yīng)小于 6 （ 3+3）增加到不應(yīng)小于7 （ 4+3），進一步提高了防水工程質(zhì)量的可靠度。3.4增加了粘貼各類防水卷材對其粘結(jié)質(zhì)量的具體要求. 不同卷材的粘結(jié)性能應(yīng)符合表3.4-1的要求。表 3.4-1防水卷材的粘結(jié)性能要求項 目本體自粘聚三元乙丙橡合成橡高分子合物改性膠和聚氯乙膠膠粘自粘膠=專業(yè)收集精品文檔，您的最好選擇=專業(yè)收集整理精品文檔！ -精品文檔，值得下載，可以編輯！ -！=瀝青防烯防水卷材帶膜防水水卷材膠粘劑卷材粘合面聚酯胎體無胎體剪切狀態(tài)下的粘

9、合標準試驗條40 或卷材20 或20 或20 或20 或卷材性(卷材-卷材)件(N/10)斷裂卷材斷卷材斷卷材斷裂裂裂斷裂粘結(jié)剝離強度 ( 卷標準試驗條15 或卷材15 或4 或卷/材-卷材)件(N/10)斷裂卷材斷材斷裂裂浸水 168h 后保持707080/率(%)粘結(jié)強度 ( 卷材 -標準試驗條15 或卷材15 或6 或卷20 或混凝土 )件(N/10)斷裂卷材材斷裂卷材斷裂斷裂表 3.4-2 聚乙烯丙綸復合卷材用聚合物水泥粘結(jié)材料的性能要求項 目性能要求與基層的粘結(jié)拉伸強度 (MPa)常溫 7d0.6耐水性0.4耐凍性0.4可操作時間 (h)2.0抗?jié)B性 (MPa， 7d)1.0剪切狀態(tài)

10、下的粘結(jié)性 （N/，常溫）卷材與卷材2.0 或卷材斷裂卷材與基面1.8 或卷材斷裂=專業(yè)收集精品文檔，您的最好選擇=專業(yè)收集整理精品文檔！ -精品文檔，值得下載，可以編輯！ -！=3.5對水泥基滲透結(jié)晶型防水涂層的厚度由原規(guī)范不應(yīng)小于0.8 提高到不應(yīng)小于1.0 ，并增加了其用量不應(yīng)小于1.5kg/ 的規(guī)定。4增加了新的施工方法4.1對高分子自粘膠膜卷材提倡“采用預鋪反粘”的施工方法，并可在平整、堅固、無明顯積水而潮濕的基面上鋪設(shè)，這種施工方法不但可以加快施工進度，縮短工期，而且有利于防止在卷材防水層與基層之間容易發(fā)生竄水而導致滲漏的通病。4.2對鋪設(shè)聚乙烯丙綸復合卷材防水層時，明確要求采用與

11、其配套的聚合物水泥粘結(jié)材料，其粘結(jié)面積且不得小于90%。4.3 鋪設(shè)塑料防水板防水層時，增加了“宜設(shè)置分區(qū)預埋注漿管系統(tǒng)”的施工措施，有利于避免因竄水而導致一處漏水容易殃及全線病害的產(chǎn)生。4.4對膨潤土防水材料防水層的設(shè)計與施工作出了明確而具體的規(guī)定，以利于確保該材料在地下工程中的防水質(zhì)量。4.5 為適應(yīng)充分開發(fā)和利用地下空間的需要，對地下工程種植頂板防排水的設(shè)計與施工，均作出了具體的規(guī)定。新規(guī)范強調(diào)種植頂板應(yīng)在普通防水層上必須再鋪設(shè)一層耐根穿刺的防水層。4.6鑒于樁頭的防水處理問題較多，新規(guī)范對樁頭防水施工明確所用的材料應(yīng)與基層具有良好的粘結(jié)性、濕固化性并應(yīng)與墊層防水層連成一體。對采用水泥基

12、滲透結(jié)晶型防水涂料時，應(yīng)在堅實、干凈、潮濕的基層上，連續(xù)、均勻地進行涂刷，且不得少涂或漏涂，并應(yīng)及時噴霧狀水進行養(yǎng)護。4.7 對盾構(gòu)法隧道管片的外防水涂料提倡使用具有高滲透性改性環(huán)氧涂料或水泥基滲透結(jié)晶型防水涂料等具有滲透自愈型的材料。4.8對后澆帶用混凝土膨脹劑的性能指標要求，應(yīng)符合表4.8 的規(guī)定。表 4.8混凝土膨脹劑的性能要求項 目性能指標細度比表面積（ /kg ）2500.08 篩余（ %）121.25 篩余（ %）0.5凝結(jié)時間初凝（ min）45=專業(yè)收集精品文檔，您的最好選擇=專業(yè)收集整理精品文檔！ -精品文檔，值得下載，可以編輯！ -！=終凝（ h）10限制膨脹率（ %）水中7d0.02528d0.10空氣中21d -0.02抗壓強度（ MPa）7d25.028d45.0抗折強度（ MPa）7d4.528d6.55淘汰了一些落后的防水材料和施工方法5.1在水泥砂漿防水層中，刪除了原規(guī)范中有關(guān)“普通水泥砂漿”以及“使用強度等級不得低于32.5MPa 水泥”的規(guī)定。5.2在聚合物乳液中刪除了原規(guī)范有關(guān)固體含量應(yīng)大于35%和宜選用專用產(chǎn)品的規(guī)
