串口測試方法和步驟

1、信號測試與分析版號：xxx編寫：xxx1、232串口信號：要點：RS232采用三線制傳輸分別為TXDRXDGND，其中TXD為發送信號，RXD為接收信號。全雙工，在RS232中任何一條信號線的電壓均為負邏輯關系。即：15v 3v 代表1 3v 15v 代表0測試結果與分析：如圖所示，以傳輸一個8位二進制數值“01101010”為例，異步傳輸數據的一般格式為：起始位+校驗位+數據位+停止位。其中，校驗位為可選項。因?yàn)镽S232電平為負邏輯，當電壓為3.3V時，發送邏輯0；當電壓為-3.3V時，發送邏輯1。空閑狀態為負電壓（邏輯1）。波特率計算：如圖，傳輸9bit（1起始位+8數據位）花費的時間為

2、79us。1s傳輸?shù)臄?shù)據量為1/0.000079*9 = 113924，可以推測波特設置的波特率為115200。RS485的波特率計算同理。（二進制系統中，波特率等于比特率）圖示為發送端的波形，接收端波形與接收端波形大同小異，符合RS232電平要求。（TTL波形暫時不進行分析）2、485串口信號：要點：RS485采用差分傳輸（平衡傳輸）的方式，半雙工，一般有兩個引腳 A、B。AB間的電勢差U為UA-UB:不帶終端電阻AB電勢差：2 6v 邏輯1；2 6v 邏輯0；帶終端電阻 AB電勢差： 大于 200mv 邏輯1；小于 200mv 邏輯0； 注意：AB之間的電壓差不小于200mv。2.1 不帶

3、終端電阻以傳輸一個8位二進制數值“01101010”為例：測試結果與分析：空閑狀態：A=3.3V, B=0V,為邏輯1。發送邏輯1時，A=3.3V,B=0V,A-B= 3.3V；發送邏輯0時，A=0.5V,B=3V,A-B=-2.5V；圖示為發送端的波形，接收端波形與接收端波形大同小異，符合RS485電平要求。（TTL波形暫時不進行分析）2.2 帶120R終端電阻測試結果與分析：空閑狀態：A=1.74V, B=1.53V, A-B= 0.21V，為邏輯1。發送邏輯1時，A=1.74V, B=1.53V, A-B= 0.21V；發送邏輯0時，A=0.80V, B=2.80V, A-B= -2.0

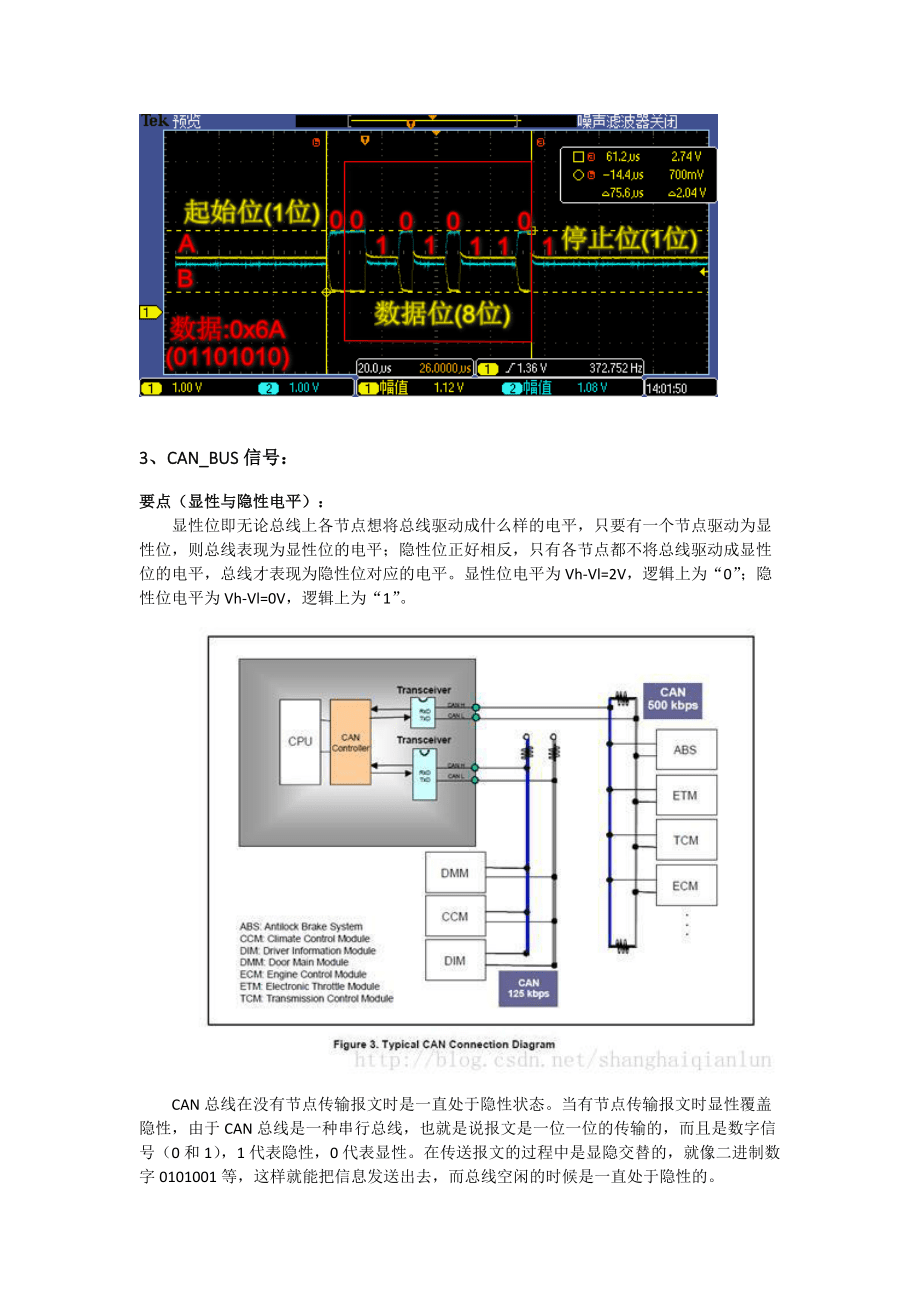

4、V；圖示為發送端的波形，接收端波形與接收端波形大同小異，符合RS485電平要求。（TTL波形暫時不進行分析）3、CAN_BUS信號：要點（顯性與隱性電平）：顯性位即無論總線上各節點想將總線驅動成什么樣的電平，只要有一個節點驅動為顯性位，則總線表現為顯性位的電平；隱性位正好相反，只有各節點都不將總線驅動成顯性位的電平，總線才表現為隱性位對應的電平。顯性位電平為Vh-Vl=2V，邏輯上為“0”；隱性位電平為Vh-Vl=0V，邏輯上為“1”。 CAN總線在沒有節點傳輸報文時是一直處于隱性狀態。當有節點傳輸報文時顯性覆蓋隱性，由于CAN總線是一種串行總線，也就是說報文是一位一位的傳輸?shù)模沂菙?shù)字信號

5、（0和1），1代表隱性，0代表顯性。在傳送報文的過程中是顯隱交替的，就像二進制數字0101001等，這樣就能把信息發送出去，而總線空閑的時候是一直處于隱性的?！帮@性”具有“優先”的意味，總線上執行邏輯上的線“與”時，只要有一個單元輸出顯性電平，總線上即為顯性電平；只有所有的單元都輸出隱性電平，總線上才為隱性電平。（顯性電平比隱性電平更強）隱性（邏輯1）： H=2.5V，L=2.5V，H-L=0V顯示（邏輯0）： H=3.5V，L=1.5V，H-L=2V共同點：CAN_BUS空閑狀態為隱性狀態，相當于串口通信（232/485）的停止位1；當準備發送數據時，CAN_BUS的狀態由隱性變成顯性，相當于串口通信（232/485）的起始位0。以下為CAN實際測試的波形，CAN協議比較復雜，暫時不對波形進行詳細分析。3.1 不帶終端電阻圖示為CAN_BUS的波形圖，電壓范圍符合測試部CAN測試標準，接收與發送數據一致。圖示為CAN芯片TTL的波形圖，接收與發送數
