外爬架技術交底

1、技 術 交 底 記 錄表C2-1編 號工程名稱門頭溝新城MC08-014/015地塊住宅混合公建、商業金融用地項目交底日期2016年3月31日施工單位山東國安工程技術有限公司分項工程名稱交底提要O-1#樓6F20F外爬架搭設交底內容：一、交底要點商業南區O-1#樓六F十八F為標準層，層高3.9m，十九F二十F標準層層4.5m，總高共計59.7m。本工程6層及以上外腳手架采用導軌式電動附著腳手架。導軌式電動附著腳手架任意兩點間布置距離滿足以下要求： （1）直線布置的架體支承跨度不應大于7m，折線或曲線布置的架體支承跨度不應大于5.4m，（指兩榀相鄰主框架沿架體外排水平投影距離）； （2）架體分組

2、端部水平側懸挑長度不得大于1/2水平支撐跨度和2m，架體全高與支撐跨度的乘積不應大于110；二、施工準備2.1材料準備：導軌式電動附著腳手架主框架、底部支撐桁架、架體構架、架體附著支座、防傾覆裝置、升降設備、同步裝置、防墜裝置、提升控制系統等。產品名稱所用材料架體主框架12#工字鋼底部桁架48防墜桿28圓鋼電動葫蘆7.5t（500w）穿墻螺栓T32螺栓墻式支座【8.【6.3槽鋼板式支座【14.【12槽鋼審核人交底人接受人1、本表由施工單位填寫，交底單位與接受交底單位各存一份。2、當做分項工程施工技術交底時，應填寫"分項工程名稱"欄，其他技術交底可不填寫。技 術 交 底 記

3、錄表C2-1編 號工程名稱門頭溝新城MC08-014/015地塊住宅混合公建、商業金融用地項目交底日期2016年3月31日施工單位山東國安工程技術有限公司分項工程名稱交底提要O-1#樓6F20F外爬架搭設交底內容：產品名稱所用材料上吊鉤，下吊鉤22圓鋼鋼管用于架體構架搭設（壁厚不小于3.0mm）扣件用于組裝底部桁架架體使用40pvc管用于支座處穿墻螺栓預埋寬膠帶預埋是纏住穿墻螺栓及pvc管平網用于制作翻網及兜底網木龍骨用于底板及翻板竹膠板用于支座底板及翻板腳手板（竹笆等）用于鋪設操作層擋腳板用于操作層踢腳6m×1.7m密目安全網用于架體外圍防護三、施工工藝搭設安裝平臺組裝整體底部桁架

4、安裝底部桁架并調試按要求預留螺栓孔安裝主框架標準節，搭設第二、三架體并安裝附著支承封閉架體外立面，鋪設底層腳手板、隨層安全網、鋪設擋腳板隨施工進度按施工方案搭設架體，同時安裝主框架標準節、 上節和附著支承，在腳手架外立面搭設剪刀撐，封閉安全網安裝升審核人交底人接受人1、本表由施工單位填寫，交底單位與接受交底單位各存一份。2、當做分項工程施工技術交底時，應填寫"分項工程名稱"欄，其他技術交底可不填寫。技 術 交 底 記 錄表C2-1編 號工程名稱門頭溝新城MC08-014/015地塊住宅混合公建、商業金融用地項目交底日期2016年3月31日施工單位山東國安工程技術有限公司分項

5、工程名稱交底提要O-1#樓6F20F外爬架搭設交底內容：降設備、防墜裝置檢查驗收后并報請升降循環升降使用。3.1搭設安裝平臺本工程標準層搭設安裝平臺，安裝平臺水平精度應滿足架體安裝精度要求，任意兩點間的高差最大值不應大于20mm。同時對安裝平臺進行加固以承受底部桁架及兩步架體的壓力。吊裝前對原有架體進行加固，加固措施如下：1.對原有架體的加固措施： 增加架體與建筑物拉結點數量，拉節點必須靠近主節點設置，偏離主節點的距離得大于250mm；優先采用菱形布置，拉節點采用剛性連墻件與建筑物可靠連接。2.導軌式電動附著腳手架體加固措施： a) 加強與建筑物框架柱的拉結，將架體與之靠近的框架柱拉結。 b)

6、 在現澆板上預埋短管，在混凝土達到一定強度后設拉結桿與架體拉結。 3.對原有架體由項目安全員進行檢查觀測，一旦發現變形現象，立即停工，疏散其工種作業人員，由架子工進行加固處理。檢查無誤后報總包單位檢查驗收。3.2底部桁架組裝 1. 用墊木把主框架下節、標準節墊平，穿好螺栓，墊圈，螺栓緊固之前在組裝好的底部桁架上安裝好攔腰桿和底部中心桿來調整架體的平整及對底部桁架的加固，架體調整后緊固所有螺栓。每片組裝好的架體長度不宜超過10米，控制在塔吊荷載范圍內。 2. 底部桁架組裝完畢后，檢查是否合格。質量要求：各連接部位的主節點要對齊，不審核人交底人接受人1、本表由施工單位填寫，交底單位與接受交底單位各

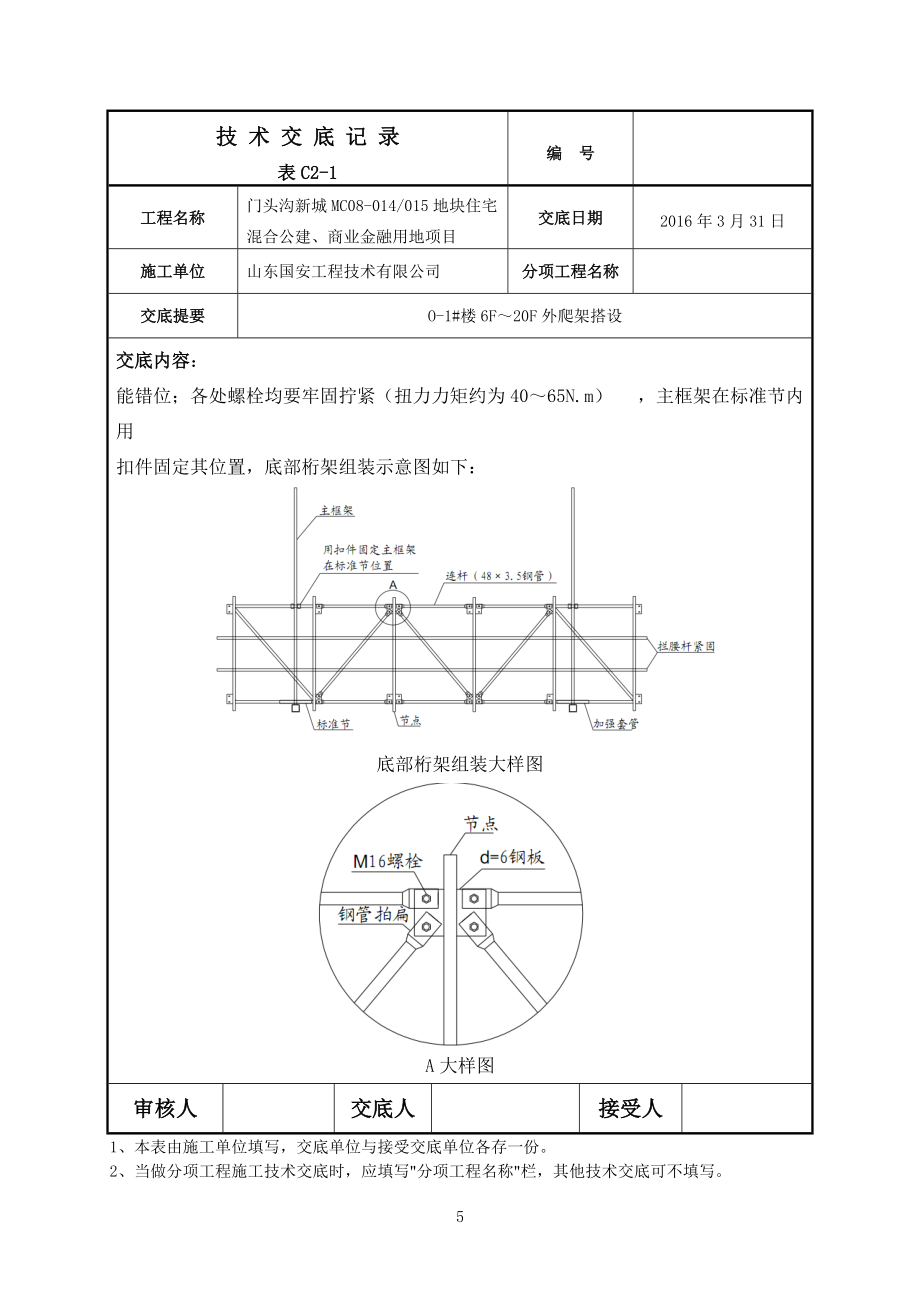

7、存一份。2、當做分項工程施工技術交底時，應填寫"分項工程名稱"欄，其他技術交底可不填寫。技 術 交 底 記 錄表C2-1編 號工程名稱門頭溝新城MC08-014/015地塊住宅混合公建、商業金融用地項目交底日期2016年3月31日施工單位山東國安工程技術有限公司分項工程名稱交底提要O-1#樓6F20F外爬架搭設交底內容：能錯位；各處螺栓均要牢固擰緊（扭力力矩約為4065N.m） ，主框架在標準節內用扣件固定其位置，底部桁架組裝示意圖如下：底部桁架組裝大樣圖A大樣圖審核人交底人接受人1、本表由施工單位填寫，交底單位與接受交底單位各存一份。2、當做分項工程施工技術交底時，應填寫

8、"分項工程名稱"欄，其他技術交底可不填寫。技 術 交 底 記 錄表C2-1編 號工程名稱門頭溝新城MC08-014/015地塊住宅混合公建、商業金融用地項目交底日期2016年3月31日施工單位山東國安工程技術有限公司分項工程名稱交底提要O-1#樓6F20F外爬架搭設交底內容：3.3底部桁架安裝和搭設 1.用起重設備把拼接好的底部桁架吊起，吊點設在上部 1/3 位置上。根據導軌式電動附著腳手架平面布置圖，在工程結構上定好吊點位置，然后將調整好的底部桁架及吊點吊裝到搭設好的安裝平臺上，最后進行加固。根據現場實際工程進度逐個安裝，并將組與組之間用底部桁架或鋼管連接，底部桁架安裝好

9、后，開始搭設下節架體構架部分。隨工程進度進行墻體和樓面預埋，利用混凝土回彈儀對第二標準層結構砼強度進行檢查，當強度達到 C15 以上時，即可安裝第一道支座，隨著工程的進度開始連接主框架中節和上節并搭設余下部分架體，完成導軌式電動附著腳手架安裝搭設。第三標準層結構砼強度標號達到 C15 各項強度以上時，即可安裝第二道支座，第四標準層結構砼強度標號達到 C15 時，既可安裝最上層防傾支座。2.安裝過程中應嚴格控制架體水平桁架與豎向主框架的安裝偏差。架體水平桁架相鄰二吊點處的高差應小于 20mm；豎向主框架和防傾導向裝置的垂直偏差應不大于5和60mm。 3.底部支撐桁架以上架體搭設時相鄰立桿接頭不應

10、在同一步架內。上下水平桿接頭應布置在不同立桿縱矩內。 4. 搭設時橫向水平桿貼近立桿布置，搭于縱向水平桿之上。外側伸出立桿200mm，內側伸出根據架體離建筑物距離而定，架體最底部與第三步橫向水平桿內側端頭距建筑物不超過150mm， 最底部內側懸臂端鋪木腳手板和翻板, 使架體底部與建筑物封閉，第三步內側懸臂端鋪木腳手板。其余各層橫向水平桿內側端頭距建筑物約350mm。審核人交底人接受人1、本表由施工單位填寫，交底單位與接受交底單位各存一份。2、當做分項工程施工技術交底時，應填寫"分項工程名稱"欄，其他技術交底可不填寫。技 術 交 底 記 錄表C2-1編 號工程名稱門頭溝新城M

11、C08-014/015地塊住宅混合公建、商業金融用地項目交底日期2016年3月31日施工單位山東國安工程技術有限公司分項工程名稱交底提要O-1#樓6F20F外爬架搭設交底內容：5.架體外側必須沿全高設置剪刀撐，剪刀撐跨度不得大于6m，其水平夾角為4560°，并應將豎向主框架、架體水平支撐桁架和架體構架連成一體，所有兩吊點之間架體及拐角處架體除外側搭設剪刀撐外，內側下三步要設置倒八撐，來防止底部支撐桁架無主框架部位下沉。拐角位置架體加固圖如下：3.4支座預留孔 1）認真審查平面預埋圖、吊點位置要準確無誤。 2）墻式支座預埋孔預埋時，為了使架體底部平整，在預埋過程中，必須嚴格依照從樓層面

12、上返高度達到2100mm為第一個螺栓預埋中心，要嚴格按預埋平面圖施工要求預埋，兩個 PVC 預埋管必須垂直于綁扎，必要時要放短鋼筋綁扎井字架，使固定牢固。上下層預埋孔的位置一定要保持垂直。審核人交底人接受人1、本表由施工單位填寫，交底單位與接受交底單位各存一份。2、當做分項工程施工技術交底時，應填寫"分項工程名稱"欄，其他技術交底可不填寫。技 術 交 底 記 錄表C2-1編 號工程名稱門頭溝新城MC08-014/015地塊住宅混合公建、商業金融用地項目交底日期2016年3月31日施工單位山東國安工程技術有限公司分項工程名稱交底提要O-1#樓6F20F外爬架搭設交底內容：3）

13、板式支座預埋： 板式支座螺柱應一側焊鋼板（120×120×10） ，擰下大螺帽將 DN40PVC 管 200mm 長套上并擰緊，防止混凝土時澆注混進入PVC套管內，用釘子固定在模板上。板支座安裝時陽臺邊緣到主框架懸出 500mm，并作出相應的標記，以標記為準，如架體發生傾斜需及時進行調整。如安裝支座懸出部分大于500mm時，需用手拉葫蘆進行調整，并加固好。審核人交底人接受人1、本表由施工單位填寫，交底單位與接受交底單位各存一份。2、當做分項工程施工技術交底時，應填寫"分項工程名稱"欄，其他技術交底可不填寫。技 術 交 底 記 錄表C2-1編 號工程名稱門

14、頭溝新城MC08-014/015地塊住宅混合公建、商業金融用地項目交底日期2016年3月31日施工單位山東國安工程技術有限公司分項工程名稱交底提要O-1#樓6F20F外爬架搭設交底內容：3.5支座安裝1）當結構砼強度達到設計要求（C15） ，按照工程施工圖，將架體離墻距離定位，并根據圖紙安裝支座，把支座與建筑結構用T32螺栓進行連接，墻式支座螺帽下用（120×120×10）墊板墊住，板式支座螺帽下用【6.3 槽鋼作為墊板，螺帽用專用扳手把其擰緊，導軌式電動附著腳手架主框架、支座、建筑物的連接如下圖所示：審核人交底人接受人1、本表由施工單位填寫，交底單位與接受交底單位各存一份

15、。2、當做分項工程施工技術交底時，應填寫"分項工程名稱"欄，其他技術交底可不填寫。技 術 交 底 記 錄表C2-1編 號工程名稱門頭溝新城MC08-014/015地塊住宅混合公建、商業金融用地項目交底日期2016年3月31日施工單位山東國安工程技術有限公司分項工程名稱交底提要O-1#樓6F20F外爬架搭設交底內容：2）隨架體搭設高度而進行安裝第二道、第三道支座。3.6架體搭設，剪刀撐搭設 1）導軌式電動附著腳手架以主框架為骨架采用扣件鋼管搭設，根據示意圖搭設剪刀撐和架體水平梁架等機構，所有鋼管必須按規范搭設，扣件必須按規定擰緊，扭緊力矩4065N.m。2）導軌式電動附著腳手

16、架的搭設及防護詳見導軌式電動附著腳手架立面圖。3.7腳手板的鋪設 1）腳手板設計鋪設四層，最下層腳手板距離外墻不超過 150mm 并用翻板封閉。第三道鋪設一道腳手板 ，距外墻距離不超過 150mm，第三道不需要做翻板封閉，第四審核人交底人接受人1、本表由施工單位填寫，交底單位與接受交底單位各存一份。2、當做分項工程施工技術交底時，應填寫"分項工程名稱"欄，其他技術交底可不填寫。技 術 交 底 記 錄表C2-1編 號工程名稱門頭溝新城MC08-014/015地塊住宅混合公建、商業金融用地項目交底日期2016年3月31日施工單位山東國安工程技術有限公司分項工程名稱交底提要O-1

17、#樓6F20F外爬架搭設交底內容：道、第六道鋪設安全平網（3×3cm網眼） ，并用翻網封閉。第七道、第八道鋪設竹腳手板。2）架體底層的腳手板必須鋪設嚴密，且應用安全平網和密目網雙層網進行兜底。應設置架體升降時底層腳手板可折起的翻板構造， 保持架體底層腳手板與建筑物表面在升降和正常使用中的間隙，防止物料墜落；架體外側應用密眼網進行封閉式圍護，圍護時要保證橫平豎直，應有盡可能多的點與架體進行連接。整個導軌式電動附著腳手架外側滿掛密目網，密目網應上，下繃緊，每處均用細繩綁牢，組與組之間應搭接好，不能留有空隙，轉角處用鋼管壓角，與立桿綁扎牢固。相鄰安全網搭接長度不少于200mm。3）操作層采

18、用竹腳手板，竹腳手板應設置在不少于三根橫向水平桿上；腳手板應對接平鋪滿，不允許有探頭板，相接處高低錯位應小于30mm，應與橫桿用16#鐵絲綁扎牢。在每一作業層架體外側必須設置上、下兩道防護欄桿（上桿高度 1.2m，下桿高度 0.6m）和擋腳板（高度 200mm） ，外表面按規定間距刷紅、白兩色油漆。擋腳板緊貼腳手板和靠緊外立桿裝在安全網內，用16#鐵絲與腳手板和縱向水平桿、立桿綁扎牢固，安裝時應注意高低一致和水平一條線。 3.8底板制作 底層密封板、翻板制作：先將底部桁架的內挑縱向水平桿按離墻約150mm搭設好，再在縱向水平桿上按間距 300-500mm 用 16#鐵絲將 100×5

19、0×1200 的木方綁扎好，再將10-15mm厚的模板制作的密封板用鐵釘釘牢在木方上， 密封板應拼縫嚴密， 間隙審核人交底人接受人1、本表由施工單位填寫，交底單位與接受交底單位各存一份。2、當做分項工程施工技術交底時，應填寫"分項工程名稱"欄，其他技術交底可不填寫。技 術 交 底 記 錄表C2-1編 號工程名稱門頭溝新城MC08-014/015地塊住宅混合公建、商業金融用地項目交底日期2016年3月31日施工單位山東國安工程技術有限公司分項工程名稱交底提要O-1#樓6F20F外爬架搭設交底內容：控制在2mm內，然后根據離墻距離制作翻板，翻板要求做成定型的，不得采用

20、臨時性可移動翻板，且翻板頂面高度均應在同一水平面內，翻板在密封板上搭接長度約 50mm，要求翻板正常翻動；翻板與建筑結構應搭接良好，轉角處根據轉角形狀制作，翻蓋應吻合良好，吻合間隙少于5mm。翻板搭在建筑結構上應與墻面的夾角控制在30-45度之間。四、施工期間注意事項導軌式電動附著腳手架安裝、運行、拆除前，召開安全技術交底會議，對項目主管、現場領班、及所有操作工人進行安全教育。 1)嚴禁酒后上架操作。 2) 嚴禁任何人拆動導軌式電動附著腳手架連墻件、導向軌、預埋鐵件及其它桿件，否則造成后果有責任方負責。 3)塔吊作業時不得撞擊、牽掛導軌式電動附著腳手架，以免發生意外事故。 4)對架體上的雜物、垃圾、障礙物應由土建施工方派專人經常清掃，以減少導軌式電動附著腳手架施工荷載。 5)嚴禁任何人員向導軌式電動附著腳手架拋丟工具或集中堆碼鋼筋、砼、鋼管、模板及建筑垃圾。 6)
