51單片機溫傳感器課程設計要點

1、隨著人們生活水平的不斷提高,單片機控制無疑是人們追求的目標之一，它所給人帶來的方便也是不可否定的，其中溫度傳感器就是一個典型的例子，但人們對它的要求越來越高，要為現代人工作、科研、生活、提供更好的更方便的設施就需要從數單片機技術入手，一切向著數字化控制，智能化控制方向發展。本設計所介紹的溫度傳感器與傳統的溫度計相比，具有讀數方便，測溫范圍廣，測溫準確，其輸出溫度采用數字顯示，該設計控制器使用單片機STC89S52，測溫傳感器使用DS18B20，用LCD實現溫度顯示,能準確達到以上要求。 隨著時代的進步和發展，單片機技術已經普及到我們生活，工作，科研，各個領域，已經成為一種比較成熟的技術,本文將

2、介紹一種基于單片機控制的溫度傳感器。關鍵詞：單片機，數字控制，溫度傳感器1. 溫度傳感器設計內容1.1傳感器三個發展階段一是模擬集成溫度傳感器。該傳感器是采用硅半導體集成工藝制成，因此亦稱硅傳感器或單片集成溫度傳感器。此種傳感器具有功能單一(僅測量溫度)、測溫誤差小、價格低、響應速度快、傳輸距離遠、體積小、微功耗等特點，適合遠距離測溫、控溫，不需要進行非線性校準，且外圍電路簡單。它是目前在國內外應用最為普遍的一種集成傳感器，典型產品有AD590、AD592、TMP17、LM135等。二是模擬集成溫度控制器。模擬集成溫度控制器主要包括溫控開關、可編程溫度控制器，典型產品有LM56、AD22105

3、和MAX6509。某些增強型集成溫度控制器(例如TC652/653)中還包含了A/D轉換器以及固化好的程序，這與智能溫度傳感器有某些相似之處。但它自成系統，工作時并不受微處理器的控制，這是二者的主要區別。三是智能溫度傳感器。智能溫度傳感器內部都包含溫度傳感器、A/D轉換器、信號處理器、存儲器(或寄存器)和接口電路。有的產品還帶多路選擇器、中央控制器(CPU)、隨機存取存儲器(RAM)和只讀存儲器(ROM)。智能溫度傳感器的特點是能輸出溫度數據及相關的溫度控制量，適配各種微控制器(MCU)；并且它是在硬件的基礎上通過軟件來實現測試功能的，當然，其智能化程度也取決于軟件的開發水平。1.2設計目的通

4、過基于MCS-51系列單片機AT89C51和DS18B20溫度傳感器檢測溫度，熟悉芯片的使用，溫度傳感器的功能，數碼顯示管的使用，匯編語言的設計；并且把我們這兩年所學的數字和模擬電子技術、檢測技術、單片機應用等知識，通過理論聯系實際，從題目分析、電路設計調試、程序編制調試到傳感器的選定等這一完整的實驗過程，培養了學生正確的設計思想，使學生充分發揮主觀能動性，去獨立解決實際問題，以達到提升學生的綜合能力、動手能力、文獻資料查閱能力的作用，為畢業設計和以后工作打下一個良好的基礎。1.3設計任務和要求以MCS-52系列單片機為核心器件，組成一個溫度傳感器，采用數字溫度傳感器DS18B20為檢測器件，

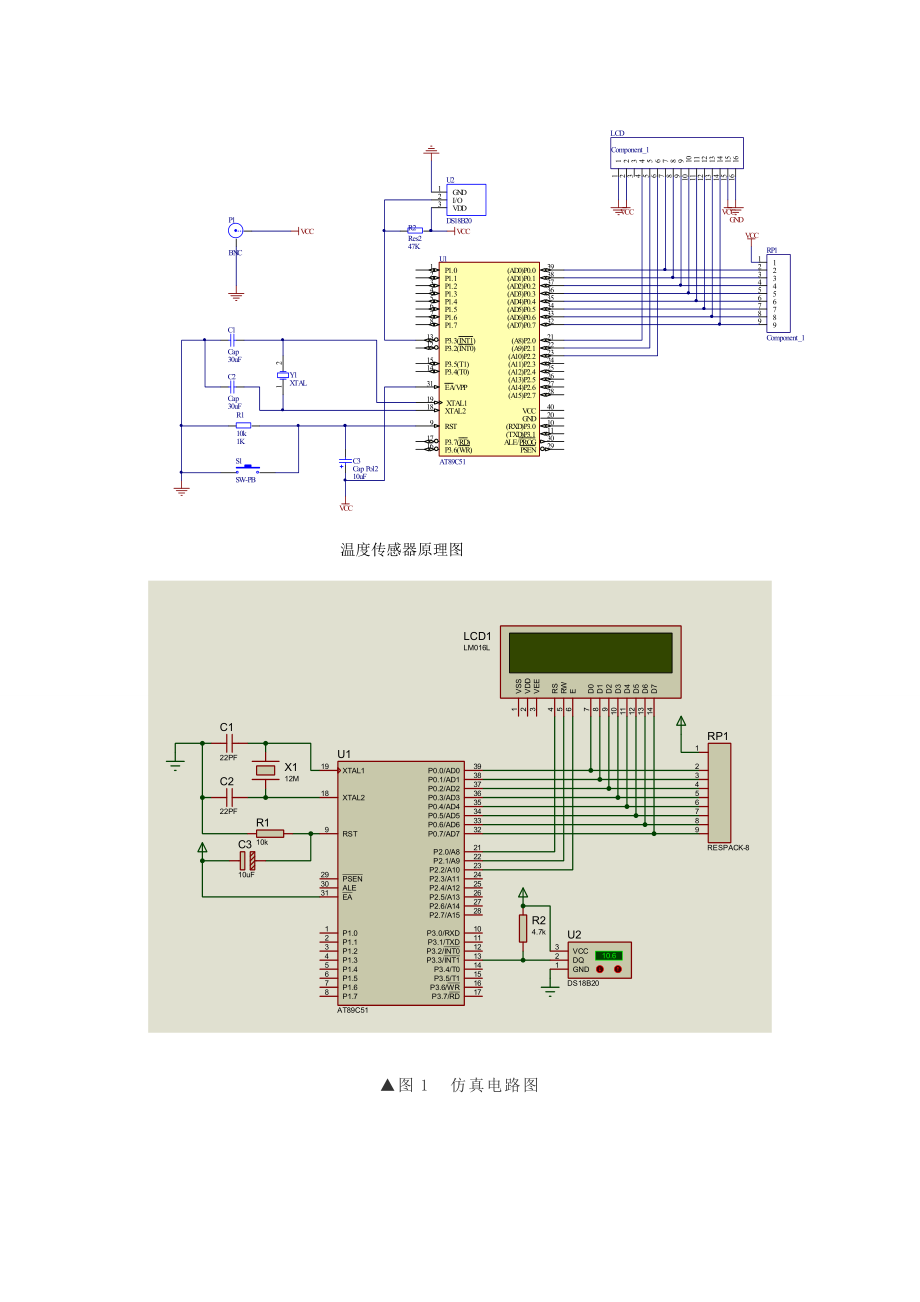

5、進行單點溫度檢測，檢測精度為±0.5攝氏度。溫度顯示采用LCD1602顯示，兩位整數，一位小數。2.設計思路與總體框圖.采用AT89S52單片機作為控制核心對溫度傳感器DS18B20控制，讀取溫度信號并進行計算處理，并送到液晶顯示器LCD1602顯示。 按照系統設計功能的要求，確定系統由3個模塊組成：主控制器、測溫電路和顯示電路。 溫度傳感器原理圖圖1 仿真電路圖PCB版圖3.溫度傳感器詳細設計3.1管腳電路圖圖2 AT89S52管腳封裝3.2主要特性·與MCS-51 兼容  ·4K字節可編程閃爍存儲器  壽命：1

6、000寫/擦循環 數據保留時間：10年 ·全靜態工作：0Hz-24Hz ·三級程序存儲器鎖定 ·128*8位內部RAM ·32可編程I/O線 ·兩個16位定時器/計數器 ·5個中斷源  ·可編程串行通道 ·低功耗的閑置和掉電模式 ·片內振蕩器和時鐘電路3.3管腳說明P0口：P0口為一個8位漏級開路雙向I/O口，每腳可吸收8TTL門電流。當P1口的管腳第一次寫1時，被定義為高阻輸入。P0能夠用于外部

7、程序數據存儲器，它可以被定義為數據/地址的第八位。在FIASH編程時，P0 口作為原碼輸入口，當FIASH進行校驗時，P0輸出原碼，此時P0外部必須被拉高。 P1口：P1口是一個內部提供上拉電阻的8位雙向I/O口，P1口緩沖器能接收輸出4TTL門電流。P1口管腳寫入1后，被內部上拉為高，可用作輸入，P1口被外部下拉為低電平時，將輸出電流，這是由于內部上拉的緣故。在FLASH編程和校驗時，P1口作為第八位地址接收。P2口：P2口為一個內部上拉電阻的8位雙向I/O口，P2口緩沖器可接收，輸出4個TTL門電流，當P2口被寫“1”時，其管腳被內部上拉電阻拉高，且作為輸入。并因此作為

8、輸入時，P2口的管腳被外部拉低，將輸出電流。這是由于內部上拉的緣故。P2口當用于外部程序存儲器或16位地址外部數據存儲器進行存取時，P2口輸出地址的高八位。在給出地址“1”時，它利用內部上拉優勢，當對外部八位地址數據存儲器進行讀寫時，P2口輸出其特殊功能寄存器的內容。P2口在FLASH編程和校驗時接收高八位地址信號和控制信號。 P3口：P3口管腳是8個帶內部上拉電阻的雙向I/O口，可接收輸出4個TTL門電流。當P3口寫入“1”后，它們被內部上拉為高電平，并用作輸入。作為輸入，由于外部下拉為低電平，P3口將輸出電流（ILL）這是由于上拉的緣故。P3口也可作為AT89C51的一些特殊功能

9、口，如下表所示： 口管腳 備選功能 P3.0 RXD（串行輸入口） P3.1 TXD（串行輸出口） P3.2 /INT0（外部中斷0） P3.3 /INT1（外部中斷1） P3.4 T0（記時器0外部輸入） P3.5 T1（記時器1外部輸入） P3.6 /WR（外部數據存儲器寫選通） P3.7 /RD（外部數據存儲器讀選通） P3口同時為閃爍編程和編程校驗接收一些控制信號.RST：復位輸入。當振蕩器復位器件

10、時，要保持RST腳兩個機器周期的高電平時間。 ALE/PROG：當訪問外部存儲器時，地址鎖存允許的輸出電平用于鎖存地址的地位字節。在FLASH編程期間，此引腳用于輸入編程脈沖。在平時，ALE端以不變的頻率周期輸出正脈沖信號，此頻率為振蕩器頻率的1/6。因此它可用作對外部輸出的脈沖或用于定時目的。然而要注意的是：每當用作外部數據存儲器時，將跳過一個ALE脈沖。如想禁止ALE的輸出可在SFR8EH地址上置0。此時， ALE只有在執行MOVX，MOVC指令是ALE才起作用。另外，該引腳被略微拉高。如果微處理器在外部執行狀態ALE禁止，置位無效。  /PSEN：

11、外部程序存儲器的選通信號。在由外部程序存儲器取指期間，每個機器周期兩次/PSEN有效。但在訪問外部數據存儲器時，這兩次有效的/PSEN信號將不出現。 /EA/VPP：當/EA保持低電平時，則在此期間外部程序存儲器（0000H-FFFFH），不管是否有內部程序存儲器。注意加密方式1時，/EA將內部鎖定為RESET；當/EA端保持高電平時，此間內部程序存儲器。在FLASH編程期間，此引腳也用于施加12V編程電源（VPP）。     XTAL1：反向振蕩放大器的輸入及內部時鐘工作電路的輸入。    &

12、#160;XTAL2：來自反向振蕩器的輸出。4.溫度傳感器模塊圖3 DS18B20相關資料4.1DS18B20原理與分析 DS18B20是美國DALLAS半導體公司繼DS1820之后最新推出的一種改進型智能溫度傳感器。與傳統的熱敏電阻相比，它能夠直接讀出被測溫度并且可根據實際要求通過簡單的編程實現912位的數字值讀數方式?？梢苑謩e在93.75 ms和750 ms內完成9位和12位的數字量，并且從DS18B20讀出的信息或?qū)懭隓S18B20的信息僅需要一根口線（單線接口）讀寫,溫度變換功率來源于數據總線，總線本身也可以向所掛接的DS18B20供電，而無需額外電源。因而使用DS18B20可使系統結

13、構更趨簡單，可靠性更高。他在測溫精度、轉換時間、傳輸距離、分辨率等方面較DS1820有了很大的改進，給用戶帶來了更方便的使用和更令人滿意的效果。 以下是DS18B20的特點： （1）獨特的單線接口方式：DS18B20與微處理器連接時僅需要一條口線即可實現微處理器與DS18B20的雙向通訊。 （2）在使用中不需要任何外圍元件。 （3）可用數據線供電，電壓范圍：+3.0 +5.5 V。 （4）測溫范圍：-55 - +125 。固有測溫分辨率為0.5 。 （5）通過編程可實現9-12位的數字讀數方式。 （6）用戶可自設定非易失性的報警上下限值。 （7）支持多點組網功能，多個DS18B20可以并聯在惟

14、一的三線上，實現多點測溫。 （8）負壓特性，電源極性接反時，溫度計不會因發熱而燒毀，但不能正常工作。DS18B20的測溫原理是這這樣的,器件中低溫度系數晶振的振蕩頻率受溫度的影響很小，用于產生固定頻率的脈沖信號送給減法計數器；高溫度系數晶振隨溫度變化其振蕩頻率明顯改變，所產生的信號作為減法計數器的脈沖輸入。器件中還有一個計數門，當計數門打開時，DS18B20就對低溫度系數振蕩器產生的時鐘脈沖進行計數進而完成溫度測量。計數門的開啟時間由高溫度系數振蕩器來決定，每次測量前，首先將55所對應的一個基數分別置入減法計數器、溫度寄存器中，計數器和溫度寄存器被預置在55所對應的一個基數值。減法計數器對低溫

15、度系數晶振產生的脈沖信號進行減法計數，當減法計數器的預置值減到時，溫度寄存器的值將加，減法計數器的預置將重新被裝入，減法計數器重新開始對低溫度系數晶振產生的脈沖信號進行計數，如此循環直到減法計數器計數到時，停止溫度寄存器的累加，此時溫度寄存器中的數值就是所測溫度值。其輸出用于修正減法計數器的預置值，只要計數器門仍未關閉就重復上述過程，直到溫度寄存器值大致被測溫度值。溫度/二進制表示十六進制表示+1250000 0111 1101 000007D0H+850000 0101 0101 00000550H+25.06250000 0001 1001 00000191H+10.1250000 000

16、0 1010 000100A2H+0.50000 0000 0000 00100008H00000 0000 0000 10000000H-0.51111 1111 1111 0000FFF8H-10.1251111 1111 0101 1110FF5EH-25.06251111 1110 0110 1111FE6FH-551111 1100 1001 0000FC90H圖4一部分溫度對應值表另外，由于DS18B20單線通信功能是分時完成的，它有嚴格的時隙概念，因此讀寫時序很重要。系統對DS18B20的各種操作按協議進行。操作協議為：初使化DS18B20（發復位脈沖）發ROM功能命令發存儲器操

17、作命令處理數據。4.2 DS18B20溫度傳感器與單片機的接口電路DS18B20可以采用兩種方式供電，一種是采用電源供電方式，此時DS18B20的1腳接地，2腳作為信號線，3腳接電源。另一種是寄生電源供電方式，如圖4 所示單片機端口接單線總線，為保證在有效的DS18B20時鐘周期內提供足夠的電流，可用一個MOSFET管來完成對總線的上拉。當DS18B20處于寫存儲器操作和溫度A/D轉換操作時，總線上必須有強的上拉，上拉開啟時間最大為10us。采用寄生電源供電方式時VDD端接地。由于單線制只有一根線，因此發送接口必須是三態的。由于DS18B20是在一根I/O線上讀寫數據，因此，對讀寫的數據位有著

18、嚴格的時序要求。DS18B20有嚴格的通信協議來保證各位數據傳輸?shù)恼_性和完整性。該協議定義了幾種信號的時序：初始化時序、讀時序、寫時序。所有時序都是將主機作為主設備，單總線器件作為從設備。而每一次命令和數據的傳輸都是從主機主動啟動寫時序開始，如果要求單總線器件回送數據，在進行寫命令后，主機需啟動讀時序完成數據接收。數據和命令的傳輸都是低位在先。5軟件設計系統程序主要包括主程序、讀出溫度子程序、溫度轉換子程序、計算溫度子程序、顯示等等。 5.1主程序主要功能是完成DS18B20的初始化工作，并進行讀溫度，將溫度轉化成為壓縮BCD碼 并在顯示器上顯示傳感器所測得的實際溫度。5.2讀出溫度子程序讀

19、出溫度子程序的主要功能是讀出RAM中的9字節，在讀出時需要進行CRC校驗，校驗有錯時不進行溫度數據的改寫。其程序流程圖1如下圖所示。圖5程序流程圖15.3溫度轉換命令子程序溫度轉換命令子程序主要是發溫度轉換開始命令，當采用12位分辯率時轉換時間約為750ms，在本程序設計中采用1s顯示程序延時法等待轉換的完成。流程圖圖2如下圖6程序流程圖25.4計算溫度子程序計算溫度子程序?qū)AM中讀取值進行BCD碼的轉換運算，并進行溫度值正負的判定。流程圖3如下：圖7程序流程圖36.完整程序如下：#include <reg52.h>#include <intrins.h> typed

20、ef unsigned char uint8;#define uint unsigned int#define uchar unsigned charsbit DQ = P33; / 定義DQ引腳為P3.3uchar code Bw10= 0x30,0x31,0x32,0x33,0x34,0x35,0x36,0x37,0x38,0x39;/百位編碼uchar code Xsw16=0x30,0x31,0x31,0x32,0x33,0x33,0x34,0x34,0x35,0x36,0x36,0x37,0x38,0x38,0x39,0x39;/小數位編碼sbit RS = P20 ;sbit RW

21、 = P21 ;sbit EN = P22 ;sbit BUSY = P07;uchar wendu;uchar temp_g,temp_d;unsigned char code word1="Temperature:"void delay(uint xms) uint i,j;for(i=xms;i>0;-i)for(j=110;j>0;-j);void Delayus(int t) /在11.059MHz的晶振條件下調用本函數需要24s ，然后每次計數需16s int s; for (s=0; s<t;s+);/等待繁忙標志void wait(void

22、)P0 = 0xFF;do RS = 0;RW = 1;EN = 0;EN = 1;while (BUSY = 1);EN = 0;/寫數據void w_dat(uint8 dat)wait();EN = 0;P0 = dat;RS = 1;RW = 0;EN = 1;EN = 0;/寫命令void w_cmd(uint8 cmd)wait();EN = 0;P0 = cmd;RS = 0;RW = 0;EN = 1;EN = 0;/發送字符串到LCDvoid w_string(uint8 addr_start, uint8 *p)w_cmd(addr_start);while (*p !=

23、'0')w_dat(*p+);/初始化1602void Init_LCD1602(void)w_cmd(0x38); / 16*2顯示，5*7點陣，8位數據接口w_cmd(0x0c); / 顯示器開、光標開、光標允許閃爍w_cmd(0x06); / 文字不動，光標自動右移w_cmd(0x01); / 清屏uchar Reset()/完成單總線的復位操作。 uchar d; DQ = 0; / 將 DQ 線拉低 Delayus(29); / 保持 480s .復位時間為480s，因此延時時間為(480-24)/16 = 28.5，取29s。 DQ = 1; / DQ返回高電平 D

24、elayus(3); / 等待存在脈沖.經過70s之后檢測存在脈沖，因此延時時間為(70-24)/16 = 2.875，取3s。 d = DQ; / 獲得存在信號 Delayus(25); / 等待時間隙結束 return(d); / 返回存在信號，0 = 器件存在, 1 = 無器件void write_bit(uchar bitval)/向單總線寫入1位值：bitval DQ = 0; / 將DQ 拉低開始寫時間隙 if(bitval=1) DQ =1; / 如果寫1，DQ 返回高電平 Delayus(5);/ 在時間隙內保持電平值， DQ = 1; / Delayus函數每次循環延時16s

25、，因此Delayus(5)=5*16+24=104svoid ds18write_byte(char val)/向單總線寫入一個字節值：val uchar i; uchar temp; for (i=0; i<8; i+)/ 寫入字節, 每次寫入一位 temp = val>>i; temp &= 0x01; write_bit(temp); Delayus(5);uchar read_bit()/從單總線上讀取一位信號，所需延時時間為15s，因此無法調用前面定義 的Delayus()函數，而采用一個for()循環來實現延時。 uchar i; DQ = 0; /將DQ

26、 拉低開始讀時間隙 DQ = 1; / 然后返回高電平 for (i=0; i<3; i+); / 延時15s return(DQ); / 返回 DQ 線上的電平值uchar ds18read_byte()/從單總線讀取一個字節的值 uchar i; uchar value = 0; for (i=0;i<8;i+) / 讀取字節，每次讀取一個字節 if(read_bit() value|=0x01<<i; / 然后將其左移 Delayus(6); return(value);int Readtemperature()/如果單總線節點上只有一個器件則可以直接掉用本函數。

27、如果節點上有多個器件，為了避免數據沖突，應使用Match ROM函數來選中特定器件。uchar temp_d,temp_g,k,get2,temp; Reset(); ds18write_byte(0xcc); / 跳過 ROM ds18write_byte(0x44); / 啟動溫度轉換 Delayus(5); Reset(); ds18write_byte(0xcc); / 跳過 ROM ds18write_byte(0xbe); / 讀暫存器 for (k=0;k<2;k+) getk=ds18read_byte(); temp_d = get0;/低位 temp_g = get1;/高位 if(temp_g&0xf0)=0xf0) /正負號判斷 temp_d=temp_d;if(temp_d=0xff) /保證-48（）、-32和-16顯示正常 temp_d=temp_d+0x01;/00000000 temp_g=temp_g;/00000010 temp_g=temp_g+0x01;/00000011 else temp_d=temp_d+0x01; temp_g=temp_g; w_cmd(0xc5);w_dat(Xswtemp_d&0x0f);/查表得小數位的值 tem
