基于RFID技術的考勤系統設計

1、精選優質文檔-傾情為你奉上評分* * * * 大學研究生課程考試試卷考試科目 物聯網工程 考試時間 學號 姓 名 * * * 所屬學院 * * * * * * 學院 類別（碩士、博士、進修生） 碩士 評 語：任課教師簽名：基于RFID技術的考勤系統設計摘要本課題的目標是開發一個企業對員工的出勤情況進行記錄和管理的考勤系統。課題主要設計了一款低成本高性能的RFID卡片讀寫器。根據軟件開發理論、信息系統開發理論、項目管理理論等進行分析、指導并設計出基于RFID卡的身份識別考勤系統。RFID卡片讀寫器在電路設計上需要出實現低成本高性能，而考勤系統則突出了方便簡潔的管理功能。整個RFID考勤系統主要包

2、括三個子系統（或模塊）：RFID卡片讀寫器、無線/串行通信模塊、身份識別考勤系統。讀寫器解碼并將卡片的身份信息通過串口/無線通信模塊發送給PC機的身份識別考勤系統進行考勤記錄與管理，實現了從RFID卡片讀取、數據傳輸、考勤記錄與統計等一系列功能的完整系統實現方案，改進了現有的考勤方式，提高了考勤效率。系統硬件部分的工作包括：RFID卡片讀寫器的單片機控制電路設計、讀寫器的RFID調制解調射頻前端電路設計、NRF24L01無線通信模塊設計、PL2303的USB-UART串行通信模塊設計。系統軟件部分的工作包括：系統的上位機采用客戶端/服務器模式，后臺數據庫使用 SQL Server數據庫管理軟件

3、，基于Visual C+的數據庫SQL語言操作、USB-UART串行通信與數據流處理、LZW數據壓縮與解壓縮等。結果表明該系統能夠?qū)崿F(xiàn)基本的考勤功能，具有較高的安全可靠性。關鍵詞：射頻身份識別 考勤上位機 無線 串行通信第一章 引言在高校管理中，學生是學校里最大群體，其管理十分復雜。由于每門課的出勤情況直接影響學生在某門課結束后，能否參加這門課的考試。所以，學生的出勤率直接和學生順利完成學業有著密切相關的聯系。由于高校上課還存在著一位教師上多個班級，或者一位教師上大課等特點，用傳統的點名考勤的方法，不僅會占用大量的上課時間，而且也不能真實的反映學生的到課情況，導致學生出勤情況的報告與統計工作難

4、度極大。雖然每個的任課老師都參與考勤信息的收集，但考勤信息的匯總和統計仍很繁瑣。本文主要針對當前學生考勤管理工作中存在的一些不足，設計一個基于RFID技術的考勤管理系統，提供一個包括信息采集、考勤統計和查詢、考勤分析三大功能的管理平臺，為教師和教學管理部門提供實時、動態的考勤信息，從而達到提高管理效率的目的。第二章 RFID技術及其應用介紹2.1 RFID技術概述RFID （Radio Frequency Identification）是一種近年來興起的、廣泛應用于人流和物流管理方面的新技術。該技術集編碼、載體、非接觸自動識別與通信等多種技術于一體，通過射頻信號自動識別高速運動對象并能同時識別

5、多個標簽，獲取相關數據。主要應用目標是實現信息系統的自動化信息采集，保證被識別對象的信息化管理。RFID技術的基本工作原理并不復雜：標簽進入磁場后，接收解讀器發出的射頻信號，憑借感應電流所獲得的能量發送出存儲在芯片中的產品信息（PassiveTag，無源標簽或被動標簽），或者由標簽主動發送某一頻率的信號（ActiveTag，有源標簽或主動標簽），解讀器讀取信息并解碼后，送至中央信息系統行有關數據處。一套完整的RFID系統，是由讀寫器（Reader）與電子標簽（TAG）也就是所謂的應答器（Transponder）及應用軟件系統三個部份組成, 其工作原理是Reader發射一特定頻率的無線電波能量給

6、Transponder，用以驅動Transponder電路將內部的數據送出，此時 Reader便依序接收解讀數據，送給應用程序做相應的處理。2.2 RFID技術主要應用總的來說，RFID技術的主要應用包括：物流和供應管理、生產制造和裝配、航空行李處理、郵件/快運包裹處理、文檔追蹤/圖書館管理、動物身份標識、運動計時、門禁控制/電子門票、道路自動收費、城市一卡通的應用、高校手機一卡通的應用、倉儲中塑料托盤、周轉筐中的應用等。第三章 考勤系統硬件電路設計3.1 系統綜述整個RFID考勤系統主要包括三個子系統（或模塊）：RFID卡片讀寫器（工作于主機模式）、RFID卡片讀寫器（工作于從機模式）、考勤

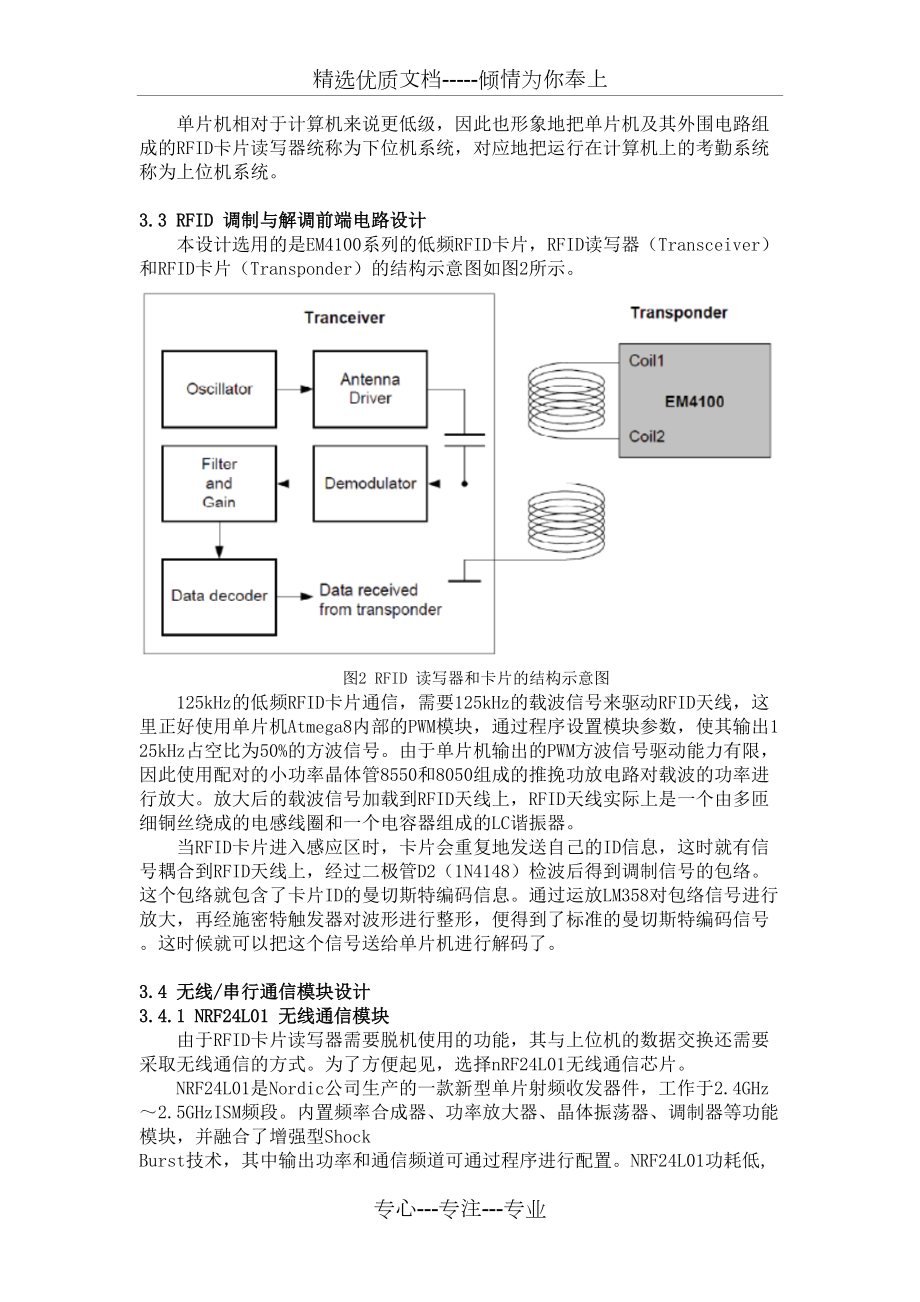

7、系統PC端，其中主要的模塊為無線/串口通信模塊。RFID讀寫器由它們的關系如圖1所示。圖1 系統的整體框圖3.2 RFID卡片讀寫器設計RFID卡片讀寫器作為考勤系統的終端，主要負責接收、解析上位機送來的數據包，并控制無線/串行通信模塊的工作，以及實時獲取RFID卡片的信息并反饋給計算機考勤系統。單片機相對于計算機來說更低級，因此也形象地把單片機及其外圍電路組成的RFID卡片讀寫器統稱為下位機系統，對應地把運行在計算機上的考勤系統稱為上位機系統。3.3 RFID 調制與解調前端電路設計本設計選用的是EM4100系列的低頻RFID卡片，RFID讀寫器（Transceiver）和RFID卡片（Tr

8、ansponder）的結構示意圖如圖2所示。圖2 RFID 讀寫器和卡片的結構示意圖125kHz的低頻RFID卡片通信，需要125kHz的載波信號來驅動RFID天線，這里正好使用單片機Atmega8內部的PWM模塊，通過程序設置模塊參數，使其輸出125kHz占空比為50%的方波信號。由于單片機輸出的PWM方波信號驅動能力有限，因此使用配對的小功率晶體管8550和8050組成的推挽功放電路對載波的功率進行放大。放大后的載波信號加載到RFID天線上，RFID天線實際上是一個由多匝細銅絲繞成的電感線圈和一個電容器組成的LC諧振器。當RFID卡片進入感應區時，卡片會重復地發送自己的ID信息，這時就有信

9、號耦合到RFID天線上，經過二極管D2（1N4148）檢波后得到調制信號的包絡。這個包絡就包含了卡片ID的曼切斯特編碼信息。通過運放LM358對包絡信號進行放大，再經施密特觸發器對波形進行整形，便得到了標準的曼切斯特編碼信號。這時候就可以把這個信號送給單片機進行解碼了。3.4 無線/串行通信模塊設計3.4.1 NRF24L01 無線通信模塊由于RFID卡片讀寫器需要脫機使用的功能，其與上位機的數據交換還需要采取無線通信的方式。為了方便起見，選擇nRF24L01無線通信芯片。NRF24L01是Nordic公司生產的一款新型單片射頻收發器件，工作于2.4GHz2.5GHzISM頻段。內置頻率合成器

10、、功率放大器、晶體振蕩器、調制器等功能模塊，并融合了增強型Shock Burst技術，其中輸出功率和通信頻道可通過程序進行配置。NRF24L01功耗低,在以-6dBm的功率發射時，工作電流也只有9mA；接收時，工作電流只有12.3mA，多種低功率工作模式（掉電模式和空閑模式）使節能設計更方便。3.4.2 USB-UART 串行通信模塊單片機等數字電路在進行串行通信時一般使用的是TTL電平，而計算機的串口則是使用的RS-232電平，雖然兩者的可以通過MAX232芯片進行相應的電平轉換，但畢竟RS-232通信接口數據低速接口，目前的計算機已經基本上淘汰了該接口，USB接口則非常普遍，因此使用USB

11、-UART轉換芯片PL2303實現兩者的通信。使用PL2303將USB擴展為UART通信接口需要給計算機安裝相應的USB驅動程序。驅動程序安裝后，計算機就會把PL2303識別成一個通信接口，通過計算機的設備管理器可以查看。所有電路使用Altium Designer設計，整個RFID讀寫器（下位機系統）繪制好的PCB版圖如圖3所示：圖3 RFID 讀寫器 PCB 頂層視圖第四章 考勤系統軟件設計4.1系統結構系統使用Visual C+編寫，涉及到窗口創建、數據庫管理、串行通信等操作。系統的主要結構包括：1）啟動時輸入用戶名及密碼，自動識別用戶身份（管理員/普通用戶），登陸后自動切換到相應模式（管

12、理模式/普通模式）；2）系統主界面菜單欄包括以下項目：“文件”：導出用戶數據，打印用戶數據，退出系統；“查看”：查看庫存用戶數據列表（編號、用戶名、考勤情況等）、具體調出查看指定用戶的詳細數據；“管理”：（限管理模式）：身份信息關聯、終端設備（檢測、添加、刪除、修改設備 參數）、權限管理（添加、刪除、修改管理員用戶名和密碼）；“幫助”：打開說明文件；“關于”：顯示軟件名稱、開發人員/單位/時間、權限聲明；3）系統主界面操作區包括以下項目：用戶數據：查看數據庫內所有用戶的統計數據；用戶考勤：對用戶交費情況進行記錄和操作；用戶查詢：按指定條件查詢某用戶；用戶操作：進行用戶的添加、刪除、修改和詳細信

13、息查看；終端相關：選中用戶后對其設備進行訪問或修改，更新用戶考勤數據；用戶數據顯示區：綜合顯示查詢得到的用戶數據。4.2 系統主界面根據前面章節的需求分析和結構規劃，設計的系統主界面如圖4所示。系統的主界面提供了用戶查詢、用戶操作、終端相關的三大類快捷工具欄，這樣能更好地方便用戶進行相應管理操作。同時頂部的菜單欄采用下拉方式給用戶提供所有相同的功能。圖4 系統主界面截圖4.3 系統的數據庫設計4.3.1 數據庫的建立上位機需要管理各下位機終端的ID，為其進行統一編址；收集各RFID卡片讀寫器終端的地址、設備類型等數據，并將各個數據進行存檔、統計，以供管理員操作。數據庫使用Microsoft A

14、cess建立，數據庫中新建了兩個表單，一個是用于存儲被考勤的用戶信息的“用戶數據表”，另一個是用于存儲軟件用戶賬戶信息的“軟件賬戶數據表”。用戶數據表包括以下字段：自動編號、RFID編號、用戶姓名、學號、寢室號。聯系電話、缺勤次數、出勤率、入網時間。各項字段的數據類型如圖5所示。圖5 用戶數據庫的字段及其數據類型4.3.2 數據庫的訪問因為Visual C+和ACCESS都是Microsoft公司基于Windows開發的，兩者能夠通過控件輕松實現無縫對接。ACCESS提供SQL語言訪問數據庫，例如最常用的SELECT語句。而在Visual C+中，也提供數據庫訪問控件，通過控件，就可以使用SQ

15、L語言對數據庫進行訪問，只不過操作語句是以字符串參數的形式傳遞給函數罷了。4.3.3 數據庫的壓縮上位機系統采集到的數據雖然使用了數據庫進行組織和管理，但是沒有解決數據量大，占用大量存儲空間的問題，因此有必要引入數據壓縮算法對這些結構化的數據進行有效的壓縮從而節約存儲空間。這里主要采用LZW算法。LZW算法的主要思想是在將要壓縮的文本中，自動地建立一個先前已經見過的字符串的字典。這些字典并不需要與這些壓縮的文本一起被傳輸，因為只要壓縮時能夠正確地編碼，解壓時也能夠依照壓縮時一樣的方法恢復重建出相同的字典，它將會有與壓縮時字典在文本的同一點有同樣的字符串。4.4系統PC端軟件流程圖考勤系統PC端的程序流程圖如圖6所示，軟件啟動后，用戶需輸入用戶名和密碼才能夠登陸，登陸胡系統首先初始化通信參數，隨后連接無線/串行通信模塊，如果連接成功則進入程序的主循環；如果連接失敗則提示用戶。程序的主循環會隨時根據用戶的操作進行相應的事件響應，例如查詢用戶、連接設備、打印報表等。如果用戶的操作涉及到域RFID卡片讀寫器通信，則上位機通過無線/串行通信模塊向RFID卡片讀寫器發送相應的命令包，在收到RFID卡片讀寫器響應后進行相應的數據處理，包括數據壓縮后存入數據庫。圖6 系統PC端軟件的流程圖第五章 結束語本課題的目標是開發一個企業對員工的出勤情況進行記錄和管理的考勤系統。RFID
