醫用棉簽卷棉機自己設計

1、湖南工業大學課 程 設 計資 料 袋 機械工程 學院（系、部） 第 二 學年第 二 學期 課程名稱 機械原理課程設計 指導教師 銀金光 職稱 學生姓名 楊強 專業班級 機械1007 學號 10405700711題 目 醫用棉簽卷棉機 成 績 起止日期 2012年 5 月 22 日 2012 年 5 月 29 日目 錄 清 單序號材 料 名 稱資料數量備 注1課程設計任務書12課程設計說明書13課程設計圖紙若干張456- 27 - 機械原理課程設計機 械 原 理 設計說明書 醫用棉簽卷棉機起止日期： 2012年 6 月 5 日 至 2012 年 6 月 9 日學生姓名楊強班級機械1007學號10

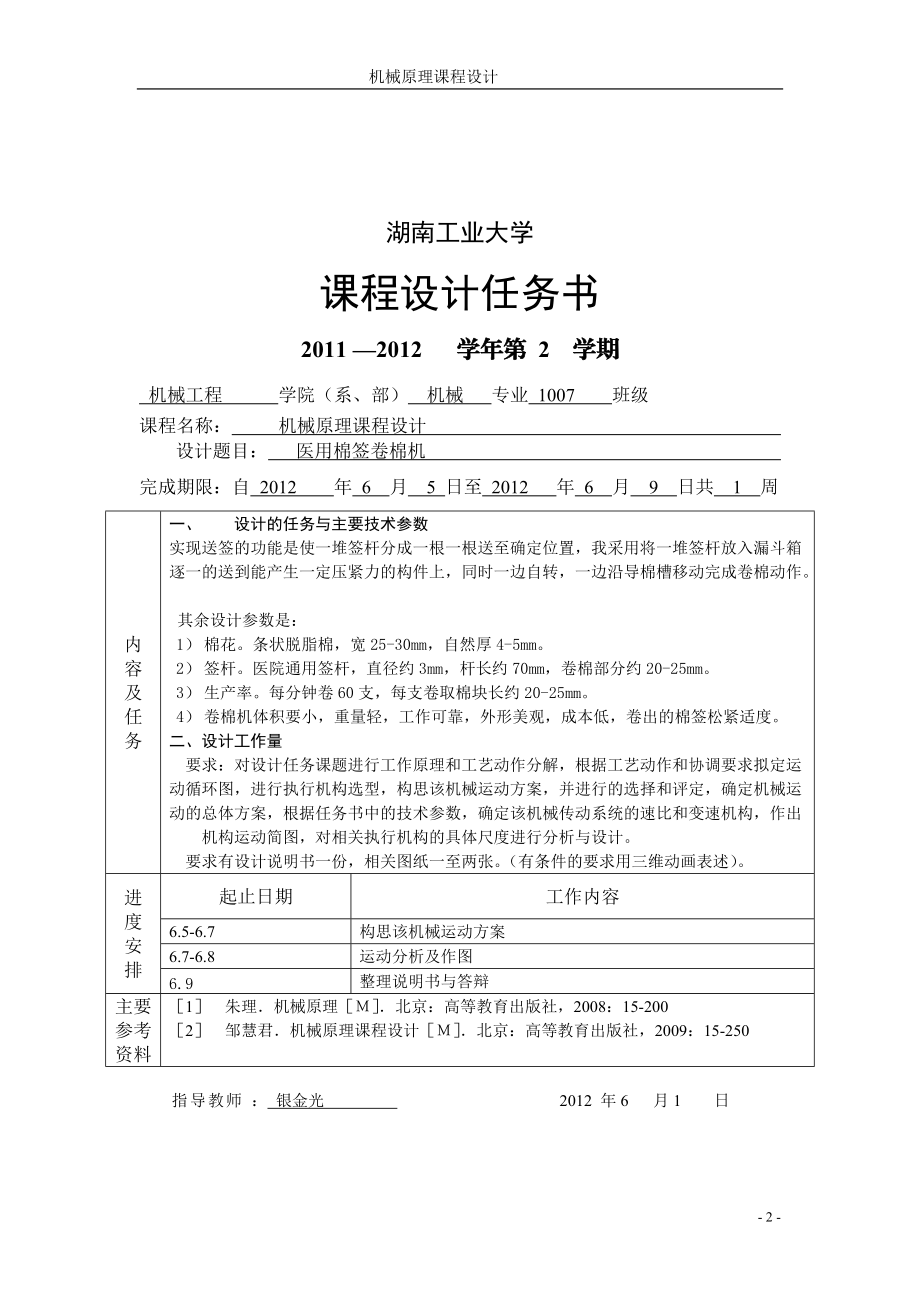

2、405700711成績指導教師(簽字)機械工程學院（部）2009年 6月9 日目錄0設計任務書21總論及設計要求32根據工藝動作和協調要求擬定運動循環圖53 傳動方案和減速器總體結構方案設計64主要執行結構方案設計95機械運動系統設計方案擬定176方案的評價197系統設計數據處理218機構結構三維造型249機械運動曲線分析2510參考資料2611設計總結27湖南工業大學課程設計任務書2011 2012 學年第 2 學期 機械工程 學院（系、部） 機械 專業 1007 班級課程名稱： 機械原理課程設計 設計題目： 醫用棉簽卷棉機 完成期限：自 2012 年 6 月 5 日至 2012 年 6 月

3、 9 日共 1 周內容及任務一、 設計的任務與主要技術參數實現送簽的功能是使一堆簽桿分成一根一根送至確定位置，我采用將一堆簽桿放入漏斗箱逐一的送到能產生一定壓緊力的構件上，同時一邊自轉，一邊沿導棉槽移動完成卷棉動作。 其余設計參數是： 1） 棉花。條狀脫脂棉，寬25-30mm，自然厚4-5mm。2） 簽桿。醫院通用簽桿，直徑約3mm，桿長約70mm，卷棉部分約20-25mm。3） 生產率。每分鐘卷60支，每支卷取棉塊長約20-25mm。4） 卷棉機體積要小，重量輕，工作可靠，外形美觀，成本低，卷出的棉簽松緊適度。二、設計工作量要求：對設計任務課題進行工作原理和工藝動作分解，根據工藝動作和協調要

4、求擬定運動循環圖，進行執行機構選型，構思該機械運動方案，并進行的選擇和評定，確定機械運動的總體方案，根據任務書中的技術參數，確定該機械傳動系統的速比和變速機構，作出機構運動簡圖，對相關執行機構的具體尺度進行分析與設計。要求有設計說明書一份，相關圖紙一至兩張。（有條件的要求用三維動畫表述）。進度安排起止日期工作內容6.5-6.7構思該機械運動方案6.7-6.8運動分析及作圖6.9整理說明書與答辯主要參考資料1 朱理機械原理北京：高等教育出版社，2008：15-2002 鄒慧君機械原理課程設計北京：高等教育出版社，2009：15-250指導教師： 銀金光 2012 年6 月1 日1總論及設計要求1

5、.1功能要求全自動醫用棉簽卷棉機能夠?qū)崿F(xiàn)送棉、楸棉、送棉和卷棉的一體化功能。醫院通用的簽桿直徑約3mm，長約為70mm，卷棉部分長約2025mm，每分種能生產60支。卷棉機由送棉機構，壓棉機構，楸棉機構，送簽機構，卷棉機構以及電動機組成。選擇送棉機構時考慮到棉花很軟，要實施持棉以直線、間隙、定長地將適量條狀送入壓（夾）棉、楸棉機構，可用帶刺構件走直線軌跡段把棉條拉向前進，走非直線段時從棉條中退出，但此時要將棉條壓住。我所設計的兩種方案中采用兩滾輪壓緊棉條，同時，在繼續運動中實現楸棉，但需與棘輪、槽輪或不完全齒輪機構聯接，以實現間隙送進的功能。實現送簽的功能是使一堆簽桿分成一根一根送至確定位置，

6、我采用將一堆簽桿放入漏斗箱逐一的送到能產生一定壓緊力的構件上，同時一邊自轉，一邊沿導棉槽移動完成卷棉動作。此外，壓緊機構也有兩種方案。1.2工作原理以及工藝動作流程圖醫用棉簽卷棉機系統定量送棉壓（夾）棉、楸棉送簽卷棉將條狀棉的原料壓緊在固定面上，在另一端既實現壓緊，又實現拉扯動作持定量棉花，以直線、間隙、定長送進完成壓棉動作的機構，其壓頭對條棉有一定的壓力，并且將壓力保持一定的時間，使楸棉時，壓頭下的條棉不致滑移。完成楸棉動作的機構，其壓頭一方面有壓緊條棉的功能，又要使壓力在保持壓緊力的狀態下有向某個方向運動的可能，以完成楸棉動作。 采用適當?shù)膲侯^形式，使棉條容易楸斷，楸斷后自行落入導棉槽中。

7、機構能調整壓緊力。使一堆簽桿分成一根一根送至確定位置，與楸下的棉塊會合簽桿與棉塊相遇，簽桿作自轉，將棉塊卷上簽桿。2根據工藝工作和協調要求擬定運動循環圖擬定運動循環圖的目的是確定各機構執行構件動作的先后順序、相位，以利于設計、裝配和調試。以時間（秒）為橫坐標（0,1），以各執行機構的位移為縱坐標作出位移曲線。以一秒為一個周期為其擬定的運動循環圖如下：機構運動循環圖：3 傳動方案和減速器總體結構方案設計3.1擬訂傳動方案機器一般由原動機、傳動裝置和工作機三部分組成如圖：圖1電動機2聯軸器3減速器.1初步選擇電機和分配各級傳動比（一）電動機的選擇選擇電機類型：電動機是機器中運動和動力的來源，其種類

8、很多，有電動機、內機、蒸汽機、水輪機、氣輪機、液動機等。電動機結構簡單、工作可靠、控制方便、維護容易，一般機械上大多數是均采用電動機驅動。電動機已經是系列化了，通常由專門的工廠按標準系列成批或大量生產。機械設計中應根據工作的載荷、工作的要求、工作的環境、安裝的要求及尺寸、重量有無特殊限制等條件，從產品目錄中選擇電動機的類型和結構形式、容量和轉速，確定具體的型號。擇電動機的類型和結構型式。生產的單位一般用三相交流電源，如無特殊的要求（如在較大范圍內平穩地調速，經常啟動和反轉等），通常都采用三相交流異步電動機。我國已制定了一標準的系列是一般用途的全封閉的自扇冷鼠籠型三相異步電動機，適用于不易燃、不

9、易爆、無腐蝕氣體和無特殊要求的機械，如金屬切削機床、風機、輸送機、攪拌機、農業機械食品機械等。由于系列還具有啟動性好的優點，因此也適合某些對啟動轉矩要求較高的機械。三相交流異步電動機根據其額定功率和滿載轉速的不同，具有系列型號。為適應不同的安裝需要，同一類的電動機結構又制成若干種安裝形式。各類型的電動機的參數和外型及安裝尺寸可查手冊。選定電動機的容量：電動機的容量選得合適與否，對電動機的工作和經濟性都有影響。當容量小于工作要求時，電動機不能保證工作裝置的正常的工作，或使用電動機因長期的過載而過早損壞；容量過大則電動機的價格高，能量不能充分利用，且常常不在滿載下運行，其效率和功率的因數都較低，造

10、成浪費。電機的容量的主要由電動機的運行時的發熱情況決定，而發熱又與其工作情況決定。 工作機所需工作功率，應由機器工作阻力和運動參數計算得來的，可按下式計算： 其中：T工作機的阻力矩，； n工作機的轉速，；傳動裝置的總效率組成傳動裝置的各部分運動副效率之積，即 其中： 分別為軸承、齒輪、斜齒輪的傳動效率 按推薦的傳動比合理范圍，取一級傳動i1=20-50，二級圓柱直齒輪的傳動比i2=4-6, 三級圓柱直齒輪的傳動比i3=2-4,總的傳動范圍為40-200. 根據附。2選擇Y系列三相異步電動機經過綜合考慮決定選用Y132S8型號電動機考慮減小噪聲、振動等方面的要求時，最好選用帶傳動。當原動機驅動主

11、動輪時，由于帶與帶輪間的摩擦（或嚙合），便拖動從動輪一起轉動，并傳遞一定動力。帶傳動具有結構簡單、傳動平穩、選價低廉以及緩沖吸振等特點，在近代機械中被廣泛應用。 圖-帶傳動 圖-鏈傳動但是齒輪傳動的制造及安裝精度要求高，價格較貴，且不宜用于傳動距離過大的場合。 蝸桿傳動的傳動比大，承載能力較齒輪低，常布置在傳動系統的高速級，以獲得較小的結構尺寸；同時，摩擦力大，發熱大。同時蝸桿傳動在嚙合處有相對滑動。當滑動速度很大，工作條件不夠良好時，會產生較嚴重的摩擦與磨損，從而引起過分發熱，使?jié)櫥闆r惡化，因而摩擦損失較大，效率低； 根據以上的分析比較，再結合要求的工作條件可以得到，在此采用帶傳動。4主要

12、執行結構方案設計4.1送料機構方案a:槽輪機構圖311主動銷輪 2從動槽輪 3，4滾輪 5棉條 方案a所采用的送棉機構是如圖31所示的槽輪機構。其主要由槽輪12和滾輪34的串聯而成，當主動銷輪1由傳動機構相連而作等速連續轉動時，當圓柱銷未進入徑向槽時，槽輪因鎖住而靜止；當圓銷進入徑向槽時，槽輪2在圓銷的驅動下順時針轉動。當主動輪連續轉動時，從動槽輪和滾輪4夾住棉條5向前送進，完全實現定量，定長，并以間隙、直線送棉功能。方案b：不完全齒輪機構圖321不完全齒輪 2棉條 3滾輪方案b所采用送棉機構是如圖32所示的不完全齒輪機構。其主要由不完全齒輪和一個滾輪串聯而成。 當不完全齒輪由傳動機構而作等速

13、順時針連續轉動時，當?shù)谝幻洱X還未到達棉條時，棉條因無摩擦力而不能向前送進；而當?shù)谝幻洱X接觸到棉條，同時與滾輪嚙合時，產生摩擦夾帶棉條向前送進，直到最后一枚齒脫離滾輪，而停止送棉。當主動不完全齒輪作連續轉動時，完全實現定量，定長，并以間隙、直線送棉功能。其中不完全齒輪的外圈部分是由橡膠模具制成。分析其原因如下： 考慮到棉花很軟，如使用鋼制不完全齒輪，在抓棉時很容易將棉條抓斷；使用外圈為橡膠齒的不完全齒輪，質地相對柔軟，又有彈性。 如果橡膠齒磨損，可以及時更換。 橡膠齒輪與鋼制齒輪的造價相比較，前者較為經濟。4.2楸棉機構方案a: 凸輪機構圖331凸輪 2彈簧 3沖壓板 4底座 5刀具方案a所采用

14、的楸棉機構如圖33所示。其主要由主動凸輪、彈簧、沖壓板、刀具和底座組成。當主動凸輪隨傳動機構作等速順時針連續轉動時，推動構件3，使之往下運動進而壓住棉條，由于構件3剛好與刀具5相切，從而完成壓棉、楸棉的動作。當主動凸輪轉到回程時，構件3沒有推力，受到彈簧2的彈力回到原處。與此同時送棉機構將棉條送到構件3下，以此來完成下一次的壓楸棉的動作。安裝刀具5和緩沖機構的好處： 比較鋒利的刀具在構件3和下面的緩沖機構保證了棉條順利的切割。 切割下來的棉條完整。方案b :爪輪機構圖341、4爪輪 2棉條 3橡膠塊方案b所采用的楸棉機構如圖34所示。其主要由兩個爪輪串聯而成。當主動爪輪1由傳動機構作順時針等速

15、轉動時，嵌入爪輪1的橡膠塊轉到另一個爪輪的橡膠塊相遇時，夾送到的條棉2價在其中，靠彈性壓緊，繼續轉動時，將條棉楸斷。在實現壓棉和楸棉時，還需要在方案b中的送棉機構（圖31所示）的配合，因?yàn)闆]有它的壓緊力，本機構就不能完成該功能。 4.3卷棉機構方案a: 圖351漏斗狀簽箱 2、4輸送機構 3簽桿 5、8條棉 6導棉槽 7靜止摩擦片 方案a所采用的卷棉機構如圖35所示。起主要由主動輸送機構、漏斗狀簽箱和導棉槽組成。將一堆簽桿放入漏斗狀的簽箱1內，漏斗口限制簽桿3只能一根一根地通過，由漏斗口下的輸送構件2和4同步將簽桿送入到導棉槽，進至與在導棉槽7內的靜止摩擦片7接觸后，在摩擦力作用下簽桿3自轉，

16、此時簽桿的外露在輸送機構4外的頭部（約長25mm）與導棉槽8中的條棉相遇，使條棉卷在簽桿上。設計要求：漏斗狀簽箱1的口寬的大小應與簽桿的直徑差不多。這既能使簽桿逐一的通過漏斗口，又防止簽斗內簽桿相互擠造成卡住。方案b:圖361漏斗狀簽箱 2簽桿 3條棉 4輸送機構 5齒行帶 6拖板 7靜止摩擦片 8彈簧 9壓板 10卷輪方案b 所采用的卷棉機構如圖36所示。起主要由卷輪、漏斗狀簽箱、送棉機構、拖板和靜止摩擦片壓板組成。將一堆簽桿放入漏斗狀的簽箱1內，漏斗口限制簽桿2只能一根一根地通過，由漏斗口下的卷輪5帶離簽箱1，進至與在壓板9的靜止摩擦片7接觸后，在摩擦力作用下簽桿2一面前進，一面自轉，此時

17、簽桿的外露在輸送機構4外的頭部（約長25mm）與導棉槽8中的條棉相遇，且有一定的壓緊力，使條棉卷在簽桿上。4.4形態學矩陣功能元功能元解12345動力源電動機A1汽油機A2柴油機A3液壓機A4汽動馬達A5減速2蝸桿傳動B1鏈傳動B2帶傳動B3齒輪傳動B4擺線針輪轉動B5送料持夾器的運動不完全齒輪機構C1槽輪機構C2曲柄滑塊機構C3凸輪機構C4連桿機構C5壓緊器的間歇轉動凸輪機構D1爪輪機構D2齒型帶機構D3平面凸輪+正切機構D4空間凸輪+正切機構D5壓桿的往復移動齒輪機構E1齒型帶機構E2凸輪機構E5系統解的可能方案數： F=5*5*5*5*3=1875其中列出較為理想的兩種： A1+B3+C

18、1+D1+E1 A1+B3+C2+D3+E2 4.5擬定運動循環圖分配軸轉角0 °30° 60° 90° 120° 150° 180 °210° 240 °270 °300 °330 °360° 送棉機構定量送棉間隙運動壓棉楸棉機構爪輪間隙運動爪輪轉動摩擦楸斷棉爪輪間隙運動送簽機構帶輪轉動送簽壓板提供壓緊力卷棉機構開始卷棉 5 機械運動系統設計方案擬定5.1擬定的方案在第三章中，我已經分析了a,b兩個方案的各構件的功能特點。根據形態學矩陣的分析和原理。現在對它們進行

19、最佳組合。如圖 方案a1漏斗狀簽箱 2、4輸送機構 3簽桿 5凸輪機構 6正壓機構 7底座 8不完全齒輪 9滾輪方案b1主動銷輪2槽輪3滾輪4，11爪輪5橡膠塊6齒形帶7壓板8支板9漏斗狀簽箱10簽桿卷輪6方案的評價6.1評價方案表評價方案(2)序號評價項目評價等級評價尺度（評價分?jǐn)?shù)）1功能目標完成情況很好好較好不太好不好1085302工作原理的先進性先進較先進一般落后108403系統的工作效率高較高一般低108404系統機械傳動的精度高較高一般低108405系統的復雜程度簡單較復雜復雜10506系統方案的可靠性可靠較可靠一般不可靠108407系統方案的新穎性新穎較新穎一般不新穎108408系

20、統方案的實用性實用一般不實用10509系統方案的經濟成本低較低高較高1084010系統方案的環保問題好較好不好1050項目方案累計得分a548105108441058b888810108481072方案評價（2）“”：“很好”，“”：“好”，“”：“不好”。方案評價標準方案a方案b成本低+便于加工+結構簡單-+便于方便 +操作方便+總計5“+”，1個“”7個“+”顯而易見，綜上所評方案B為最佳方案。7系統設計數據處理7.1方案b的數據處理圖611主動銷輪 2槽輪 3滾輪 4，11爪輪 5橡膠塊6履帶 7壓板 8支板 10簽桿設計數據如下：卷棉機的生產率：60支/分鐘卷棉機構和送簽機構5的轉速：

21、v5=0.1m/s 卷輪的轉速n=2 (rad/s)楸棉機構：爪輪的轉速3： n3=2 (rad/s)送棉機構：主動銷輪1的轉速：n1=8(rad/s) 槽輪2 n2=2(rad/s)零件尺寸設計：r1=60/mm r2=50/mm r3=50/mm r5=100/mm履帶長600mm 壓板15cm 履帶缺口深度3mm7.2傳動機構的尺寸設計及數據處理圖621，2帶輪 3，4，5，6傳動齒輪圖62所示是圖21的俯視圖。（二）計算傳動裝置的總傳動比及分配各級傳動比在前面的方案設計中已確定此次設計的減速器為齒輪傳動，并且采用展開式傳動。 分配原則：1、 使各級的傳動的承載能力大致相同（齒面的接觸強度大致相等）。2、 使減速器能獲得最小的外形尺寸和重量。3、 使各級傳動中大齒輪的浸油深度大致相等，潤滑方便。 選用減速器為三級傳動，先經過三級減速后，再經過分流得到軋輥所需要的轉速和方向，經過綜合考慮選得：i1=28.25 i2=4 i3= 軸名參數 轉速(rad
