豐田定速巡航系統

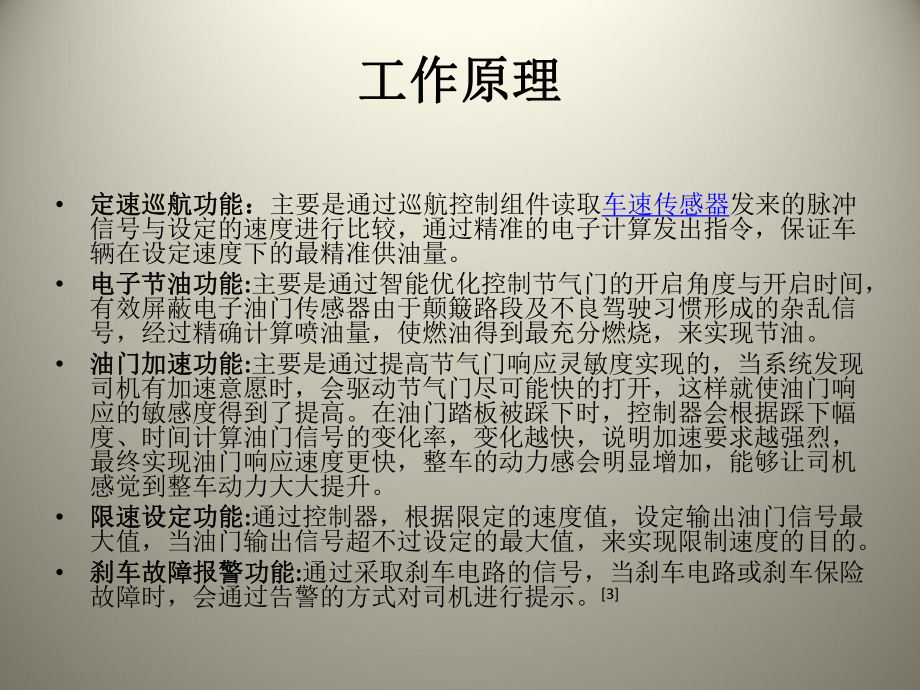

1、豐田定速巡航系統基本功能定速巡航系統 (1) 定速巡航功能：定速巡航功能：當按下定速巡航按鈕，汽車就能保持該速度行駛。踩下制動踏板，該功能立即消失。除了利用制動踏板消除功能外，還有駐車制動、離合器（M/T）、調速桿 （A/T）等操作開關的消除功能。(2) 速度微調升高速度微調升高(3) 速度微調下降速度微調下降(4) 電子節油功能電子節油功能(5) 油門加速功能油門加速功能(6) 限速設定功能限速設定功能(7) 剎車故障報警功能剎車故障報警功能(8)低速自動消除功能低速自動消除功能:當車速小于40km/h時，存儲的車速消失，并不能再恢復此速度工作原理工作原理定速巡航功能：定速巡航功能：主要是通

2、過巡航控制組件讀取車速傳感器發來的脈沖信號與設定的速度進行比較，通過精準的電子計算發出指令，保證車輛在設定速度下的最精準供油量。電子節油功能電子節油功能:主要是通過智能優化控制節氣門的開啟角度與開啟時間，有效屏蔽電子油門傳感器由于顛簸路段及不良駕駛習慣形成的雜亂信號，經過精確計算噴油量，使燃油得到最充分燃燒，來實現節油。油門加速功能油門加速功能:主要是通過提高節氣門響應靈敏度實現的，當系統發現司機有加速意愿時，會驅動節氣門盡可能快的打開，這樣就使油門響應的敏感度得到了提高。在油門踏板被踩下時，控制器會根據踩下幅度、時間計算油門信號的變化率，變化越快，說明加速要求越強烈，最終實現油門響應速度更快

3、，整車的動力感會明顯增加，能夠讓司機感覺到整車動力大大提升。限速設定功能限速設定功能:通過控制器，根據限定的速度值，設定輸出油門信號最大值，當油門輸出信號超不過設定的最大值，來實現限制速度的目的。剎車故障報警功能剎車故障報警功能:通過采取剎車電路的信號，當剎車電路或剎車保險故障時，會通過告警的方式對司機進行提示。3 使用方法啟動巡航啟動巡航，如下圖所示，按下圓圈標識的按鈕，巡航就會啟動，而且在儀表臺信息窗口會顯示相應的標示，反之再按一下此按鈕定速巡航就會關閉同時在儀表臺信息窗口顯示也會消失。 定速巡航使用方法第一步 設置巡航速度設置巡航速度，把定速巡航控制桿往如上圖“SET”所指示方向一按。舉

4、例說明，當駕駛員想把車速定在100km/h時，那么駕駛員首先必須把車輛的速度開到100km/h，當速度到達100km/h后按下定速巡航控制桿，此時轎車就可以以此車速持續行駛。設定巡航車速后，仍可按常規方法用加速踏板進行加速，松開加速踏板后，系統便將車速恢復至設定的巡航車速 如何解除巡航如何解除巡航，當定速巡航過程中發現前方有緊急情況需要立即減速時該怎么操作呢?可能有些網友對此會有點疑問，但其實解除定速巡航有很多辦法。比如手動變速箱的汽車可以踩下制動踏板或離合器踏板，或按下?lián)軛U開關的“OFF”鍵，即可暫時關閉系統;自動變速器：踩制動踏板或?qū)Q擋桿置于“P”、“R”、“N”、“1”位置即可暫時關閉

5、系統。 第四步第四步:如何恢復定速巡航如何恢復定速巡航，定速巡航短暫解除后如果想恢復，可以直接將如下圖所示的巡航定速控制撥桿向上推一下就行了，車輛會自動加速恢復到之前所設定的速度自 定速巡航使用方法第四步 動行駛。 如何提高定速巡航速度如何提高定速巡航速度，提高巡航車速無需踩加速踏板，向上提“定速巡航操作桿”即可提高設定的巡航車速。每向上提一次開關，車速提高1.5km/h，若按住開關，則轎車將持續提高車速，一旦松開開關，當時的行駛速度被儲存在存儲器內。 定速巡航使用方法第五步 第六步第六步:如何降低定速巡航速度如何降低定速巡航速度，降低巡航車速則向下按“定速巡航操作桿”按鈕，車速降低1.5km

6、/h;若按住該操作桿，轎車將持續降低車速，一旦松開操作桿，當時的行駛速度被儲存在存儲器內。若在車速于40km/h時松開“定速巡航操作桿”按鈕，則存儲值即被刪除。如想繼續定速巡航行駛，則需要重新設定巡航車速。7 檢修巡航（定速）控制系統的常見故障是：巡航（定速）控制系統不能接合；巡航（定速）控制系統不能保持所設定的車速（車速波動）；巡航（定速）控制系統不能復速、加速或點動加速等。在進行故障診斷之前，應先對伺服機構的連接情況進行檢查；檢查伺服機構與節氣門的連接件是否變形或連接松動，巡舫/啟速）控制系統各連接導線是否有絕緣損壞，裸露或折斷；巡航（定速）控制系統的電器元件安裝是否正確，插頭是否連接可靠等，經確認上述外部元件都良好時，才可對巡航（定速）控制系統進行檢修。 巡航（定速）控制系統不能接合故障的檢查 當接通點火開關和巡航控制主開關時，用測試燈使其一側桿從巡航控制ECU插頭背后探測8號端子，并使另一測桿接地，觀察測試燈亮否，并根據探測結果，若測試燈亮按圖1-4-5-9步驟進行檢查；若測試燈不亮則按圖1-4-5-10框圖所示步驟進行檢查。 二、巡航（定速）控制系統不能保持車速恒定（車速波動）的檢查 巡航（定速）控制系統不能接合故障的檢查 當接通點火開關和巡航控制
