05畢業設計110kV變電所電氣說明書

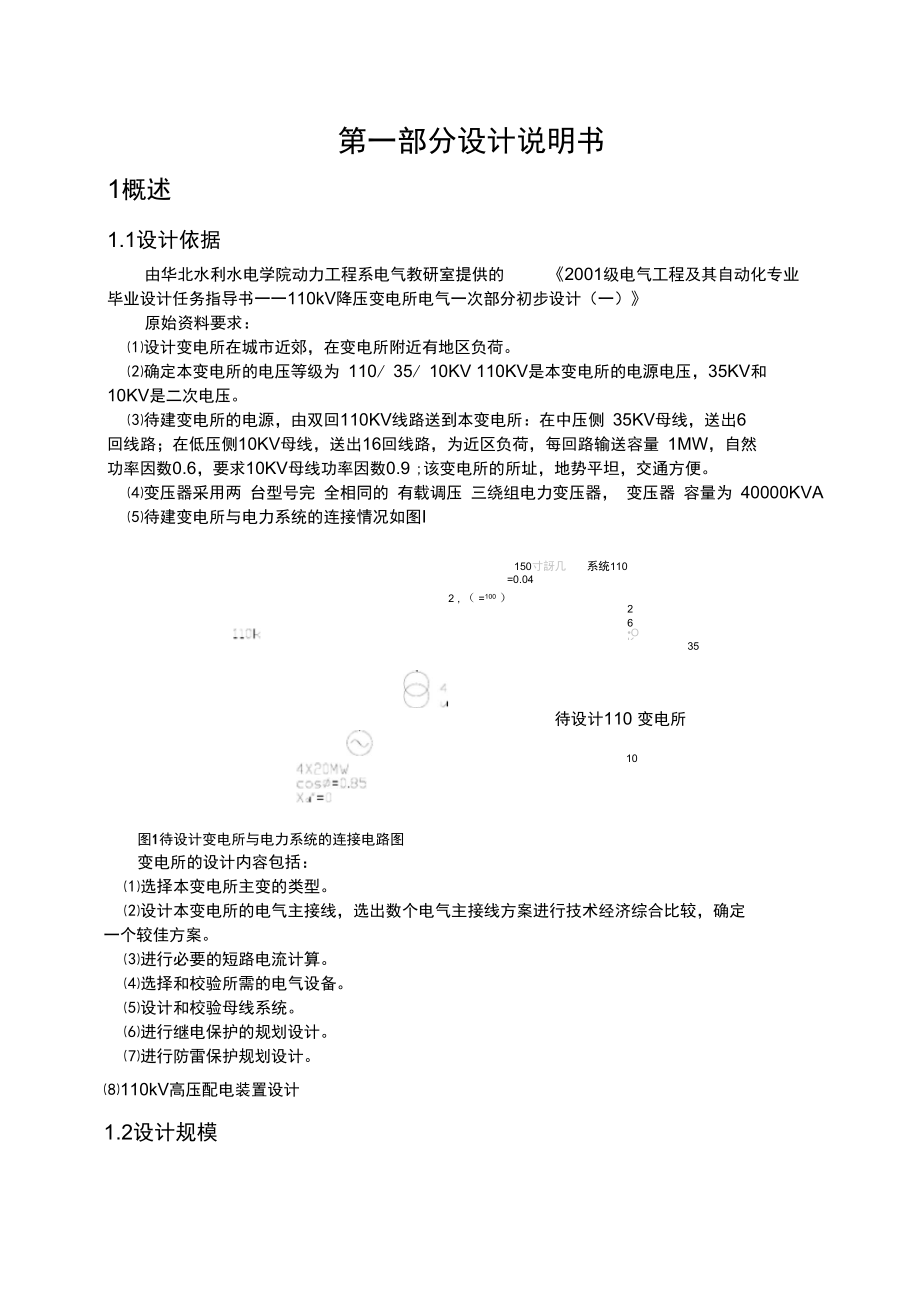

1、第一部分設計說明書1概述1.1設計依據由華北水利水電學院動力工程系電氣教研室提供的2001級電氣工程及其自動化專業畢業設計任務指導書一一110kV降壓變電所電氣一次部分初步設計（一）原始資料要求：設計變電所在城市近郊，在變電所附近有地區負荷。確定本變電所的電壓等級為 110/ 35/ 10KV 110KV是本變電所的電源電壓，35KV和 10KV是二次電壓。待建變電所的電源，由雙回110KV線路送到本變電所：在中壓側 35KV母線，送出6 回線路；在低壓側10KV母線，送出16回線路，為近區負荷，每回路輸送容量 1MW，自然 功率因數0.6，要求10KV母線功率因數0.9 ;該變電所的所址，地

2、勢平坦，交通方便。變壓器采用兩 臺型號完 全相同的 有載調壓 三繞組電力變壓器， 變壓器 容量為 40000KVA待建變電所與電力系統的連接情況如圖I150寸訝幾系統110=0.042 , （ =100 ）26OK35待設計110 變電所10圖1待設計變電所與電力系統的連接電路圖變電所的設計內容包括：選擇本變電所主變的類型。設計本變電所的電氣主接線，選出數個電氣主接線方案進行技術經濟綜合比較，確定 一個較佳方案。進行必要的短路電流計算。選擇和校驗所需的電氣設備。設計和校驗?zāi)妇€系統。進行繼電保護的規劃設計。進行防雷保護規劃設計。110kV高壓配電裝置設計1.2設計規模主變壓器容量：2X 40MV

3、A 電壓等級 110/35/10kV。110kV出線：出線 4回，不設備用出線，電源發電廠 2 回，連接電力系統 2 回35kV出線：出線 6 回，不設備用出線。10kV出線：出線 16回，不設備用出線。連接至近區負荷。無功補償：裝于10kV母線，容量2X 10MVa。所用電源：在10kV母線兩段各裝設一臺型號相同的所用變壓器互為備用。2 電氣主接線2.1 主變壓器本變電所主變壓器容量為2X40MVA為便于維護管理，兩臺主變壓器選用油浸風冷型有載調壓電力變壓器，所選型號為SFSZ7-40000/110 ，電壓等級 121±2X 2.5%/38.5 ±2X2.5%/11kV，

4、接線組別 Yn, yn0, d11。U2=10.5%, 5=17.5%,山=6.5%。22.2110kV 接線方案一：110kV電網中的重要性，采用雙母線，110kV電網中的重要性，采用單母線分110kV最終規模4回架空出線，考慮到本站在 其中一條母線分段的接線方式。方案二：110kV最終規模4回架空出線，考慮到本站在段帶旁路接線，分段斷路器兼作旁路斷路器。方案三：110kV最終規模4回架空出線，因?yàn)閿嗦菲鞑捎昧驍嗦菲?，采用單母線分段接 線。三套方案的技術經濟比較： 方案一具有運行靈活、可靠，出現斷路器故障時，不用停電，而且有一段母線故障不 會影響供電， 安全性較高。 占地與方案二相當，

5、 比方案一略高。 投資因?yàn)橛袃蓷l三段母線， 需要用到八臺斷路器， 比方案二和方案三都多。 投資及占地比方案二和方案三都沒有優勢。方案二具有運行靈活、可靠，出現斷路器故障時，不用停電，安全性較高。共三段母 線需要用 7 臺斷路器。但投資及占地比方案二略高一些，方案二投資比方案一略省一些。方案三運行靈活，但是出線斷路器檢修時，須停電，供電安全性沒有較高保障。雖然投資 和占地面積比方案一和方案二都要省，但是結合本站所供負荷的重要性，此種接線方案不 符合電力系統供電可靠性的要求。2.335kV 接線方案一：35kV采用單母線分段接線。35kV出線6回。兩段母線各聯三回。方案二：35kV采用雙母線分段接

6、線。兩套方案的技術經濟比較：方案一運行較為靈活，占地面積比方案二要小，投資也相對方案二小很多。但是一旦 有一段母線斷電，就會影響其所連接的三條回路的電力供應，導致三條回路停電。方案二運行靈活、可靠。出現斷路器故障時，不用停電，安全性較高，但是兩條共四段母 線使工程占地面積較方案一增大很多，并且投資也多出數千萬?，F(xiàn)在的六氟化硫斷路器產 品質量非常穩定，出口斷路器損壞的可能性極小。2.410kV 接線考慮到10kV的16回出線并不是很高等級的用電負荷。短時間停電不會對用戶造成重大損 失。10kV采用投資較低，占地最小的單母線分段接線。10kV出線16回。2.5電氣主接線方式綜合三個電壓等級的可用接

7、線方式，確定以下接線方式為最終備選方式：方案一：110kV母線采用單母線分段帶旁路母線，分段斷路器兼作旁路母線斷路器接線。 35kV母線采用單母線分段的接線方式，10kV母線采用單母線分段的接線方式。其示意接線圖如下:圖1電氣主接線方案一方案二：110kV母線采用雙母線，其中一條母線分段的接線方式，35kV母線采用雙母線分段的接線方式，10kV母線采用單母線分段的接線方式。其示意接線圖如下:,-WjlJ i1b* 1uLtrrrrrn圖2電氣主接線方案二兩套方案的技術經濟比較：方案一運行靈活，能夠較好的保證電力供應的可靠性。基本上不會產生大規模停電的 事故。占地面積較小，符合節約用地和供電可靠

8、的規則。方案二運行靈活，能夠非常完善的保證電力供應的可靠。 基本上不會出現故障性停電事故。占地面積較方案一大了許多，需要增加巨額的征地費用。而且因?yàn)橹鹘泳€形式較為復雜， 電氣設備的數量也較方案一增加了很多，從經濟角度，投資可能要較方案一多增加數千萬 元?？紤]到本變電所所供的電力用戶的重要性，沒有必要選擇方案二如此具有保障的接線 形式。所以最終接線方式確定為方案一。2.6無功補償裝于10kV母線側，最終容量按2X10MVar配置，1段、2段分別裝設一組。2.7中性點設備主變壓器110kV側中性點采用避雷器加保護間隙保護，也可經隔離開關接地。主變壓器35kV 側中性點采用避雷器加保護間隙保護。3短

9、路電流計算短路電流計算包括110kV、35kV和10kV母線出現最大短路電流方式下 0秒、1.55秒、 3.1秒、4秒和沖擊電流的計算。110kV母線的最大短路電流是分段斷路器閉合運行時分段斷路器一側三相短路的情 況。35kV母線的最大短路電流是分段斷路器閉合運行時分段斷路器一側三相短路的情況。 10kV母線的最大短路電流是分段斷路器閉合運行時分段斷路器一側三相短路的情況。所以短路電流計算是對以上三點進行計算的。根據110kV母線系統阻抗，在考慮主變并列運行的情況下，短路電流計算結果如下： 表1短路電流計算結果表：0秒時刻1.55秒時刻3.1秒時刻4秒時刻沖擊電流i sh110kV母線側三相短

10、路電流（kA）7.45083.2032.9822.92277.450835kV母線側三相短路電流（kA）9.83437.2337.2547.46849.834310kV母線側三相短路電流（kA）25.43120.922.5522.162425.4314主要設備選擇4.1110kV斷路器110kV斷路器選用LV6-110/3150型SF6斷路器，額定電流3150A,額定開斷電流31.5kA。4.235kV斷路器35kV斷路器選用LW6-35/1600型SF6斷路器，額定電流1600A,額定開斷電流25kA。4.310kV開關柜和斷路器10kV開關柜選用XGN-10型固定式開關柜。柜中配 ZN-1

11、0/2000型真空斷路器。額定電流 為2000A,額定開斷電流31.5kA。4.4110kV隔離開關110kV隔離開關選用GW110D型隔離開關。額定電流3150A。4.535kV隔離開關35kV隔離開關選用GW35型隔離開關。額定電流1000A。4.610kV隔離開關10kV隔離開關選用GN>10型隔離開關。額定電流2000A。4.710kV并聯電容器并聯電容器組布置在10kV配電裝置附近，選用密集型電容器組成套裝置，戶外布置。4.8所用變壓器本次設計選用兩臺10kV級所用變壓器，設計考慮選用干式絕緣，并布置在10kV開關柜內， 所用變?nèi)萘繛?0kVA4.9導體110kV主變進線額定電

12、流為168A導線選用LGJ-185/25。 35kV進線額定電流為528A,導線選用LGJ-185/25。主變壓器10kV側額定電流為1848A, 10kV主變進線屋內部分選用 封閉母線，母線選用2X LMY-110X 10。表2110kV斷路器及隔離開關選擇結果表電流計算結果項目LVW-110/3150GW/110D/3150UN110(kV)UN110(kV)110(kV)1 max1287(A)1 N3150(A)3150(A)1 2.9227(kA)1 br31.5(kA)i sh7.4508(kA)i max100(kA)120(kA)Qk31(kA2 s)It2t2 240 X 4

13、=6400(kA s)29402x 5=8000(kA2 s)表335kV斷路器及隔離開關選擇結果表電流計算結果項目LW6-35/1600GW/35/1000UN35(kV)UN35(kV)35(kV)I max277.2(A)I N1600(A)1000(A)1 7.4684(kA)I br25(kA)i sh9.8343(kA)i max63(kA)80(kA)Q31(kA2 s)It2t212x4=1764(kA2 s)2 2252X 5=3125(kA2 s)表410kV斷路器及隔離開關選擇結果表電流計算結果項目ZN8-10/2000GNo-10/2000UN10(kV)UN10(kV

14、)10(kV)I max840(A)1 N2000(A)2000(A)1 22.1624(kA)I br31.5(kA)i sh25.431(kA)i max80(kA)125(kA)Q21386.68(kA s)It2t2 227 X 4=2916(kA s)22976(kA s)表5母線的選擇結果表設備名稱選擇結果計算結果2S(mm)放置方式I y(A)(33 C)(T ( X 106Pa)I gmax(A)Smin(mn2)b( X 106Pa)110kV母 線$ 80管型鋁錳合金水平放置145870128723406.0535kV母 線80 X 10矩形鋁排水平放置99070277.2

15、5045.75備注母線平放表6互感器選擇情況列表設備名稱安裝地點型號電壓互感器110kV母 線JDC6-110 0.5/0.5/3P 級35kV母 線JDZ8-35 0.5/0.5/3P 級10kV母 線JDZ12-10 0.5/0.5/3P 級電流互感器110kV線路線路保護LCWB6-110/1500 5P/5P/5P/0.5/0.2主變保護LCWB6-110/3150 5P/5P/5P/0.5/0.2110kV母 聯LCWB6-110/3150 5P/5P/5P/0.5/0.235kV線路LCWB6-35/1000 5P/5P/5P/0.5/0.235kV母 聯LCWB6-35/2000

16、 5P/5P/5P/0.5/0.210kV出 線LZZJ-10/200，5P/0.5/3 級10kV母 聯LZZJ-10/600，5P/0.5/3 級5電氣設備布置及配電裝置5.1電氣總布置本變電所主變壓器，35kV、110kV配電裝置，并聯電容器組均為戶外布置。10kV高壓 開關柜等電氣設備布置在屋內。35kV、110kV均為架空出線。10kV為電纜引至圍墻外電桿 架空出線。主控樓布置有載波機室、檢修間及二次設備室等。5.2配電裝置主變壓器變壓器尺寸6mx 4m （長X寬），兩臺主變一側設電纜溝。變壓器中性點設備及端子箱布置 在變壓器附近。配電裝置110kV配電裝置為中型布置，采用敞開式電器

17、。進出線間隔寬度為8m配電裝置35kV配電裝置為中型布置，采用敞開式電器。進出線間隔寬度為6m配電裝置10kV配電室布置在110kV配電裝置南側，主變10kV經母線橋直接引入開關柜。10kV開關 柜為單列布置，開關柜二次電纜均敷設在盤前的電纜溝內，一次電纜穿管敷設至室外電纜5.2.5 并聯電容器組10kV并聯電容器布置在10kV配電裝置附近，電容器組與10kV開關柜之間以電纜連接。6 過電壓保護和接地6.1 直擊雷保護本變電所除10kV配電裝置外均為戶外布置，在 110kV, 35kV配電裝置內設避雷針保護配 電裝置6.2 過電壓保護為防止線路侵入的雷電波過電壓，在 110kV、35kV、10

18、kV每段母線上分別安裝避雷器。主 變壓器35kV、10kV側安裝避雷器。為保護主變壓器中性點絕緣，在主變 110kV側中性點 裝設一臺避雷器及放電間隙。10kV并聯電容器根據規定安裝設氧化鋅避雷器保護。 6.3 接地本變電站接地方式以水平接地為主，輔以垂直接地極，住接地網用鍍鋅扁鋼50x 6mm 布置盡量利用配電樓以外的空地。 深埋接地極。變電站主接地網接地電阻應不大于 0.5 Q。 并滿足交流電氣裝置的接地 (DL/T62 1 - 1 997)標準的要求。變電站四周與人行道相鄰處，設置與主網相連接的均壓帶。變電站內為滿足微機保護、 微機監控系統的屏蔽和抗干擾要求， 二次設備室接地采用銅排。6

19、7 防雷規劃本工程采用110kV、35kV配電裝置構架上設避雷針；10kV配電裝置設獨立避雷針進行 直接雷保護。為了防止反擊，主變構架上不設置避雷針。 采用避雷器來防止雷電侵入波對電氣設備絕緣造成危害。避雷器的選擇，考慮到氧化 鋅避雷器的非線性伏安特性優越于碳化硅避雷器，且沒有串聯間隙，保護特性好，沒有工 頻續流、滅弧等問題，所以本工程 110kV和35kV系統中，采用氧化鋅避雷器。 因?yàn)榻饘傺趸锉芾灼鳑]有串聯間隙，正常工頻相電壓要長期施加在金屬氧化物電阻片 上，為了保證使用壽命，長期施加于避雷器上的運行電壓不可超過避雷器允許的持續運行 電壓。避雷器選擇情況見下表：表 7 避雷器選擇情況表設

20、備名稱安裝地點型號避雷器110kV母 線Y10W5-110110kV®線側Y10W5-11035kV母 線Y10W5-3535kV出線側Y10W5-3510kV母 線FZ-1010kV出線側FS-10主變中性點FZ-40，間隙保護8繼電保護及自動裝置全站繼電保護及自動裝置與監控系統統一設計，采用微機型的獨立保護裝置或保護測控一 體化裝置，并具有通訊功能。設計依照繼電保護和安全自動裝置技術規程的有關規定 配置。8.1主變壓器保護按照繼電保護和安全自動裝置技術規程的要求，并考慮到采用微機保護的具體情 況，采用雙主雙后的配置方式：差動保護、復合電壓閉鎖的過電流保護、過負荷保護、零 序過電流

21、保護及瓦斯、油溫、油位、繞組溫度、壓力釋放等非電量保護。 5主保護：差動保護變壓器重瓦斯保護后備保護：復合電壓閉鎖過流保護零序過流過壓保護 過負荷保護非電量保護8.2110kV的保護裝設咼頻距離保護作為主保護，電流保護作為后備。8.335kV線路保護裝設距離保護作為主保護，電流保護作為后備。三段式過流保護（帶方向、電壓閉鎖）單相接地保護及選線自動重合閘裝置低周減載8.410kV 線路保護三段式過流保護單相接地選線 自動重合閘裝置低周減載8.5 電力電容器組保護限時速斷保護過流保護 電流閉鎖失壓保護過電壓保護差壓保護8.6 自動裝置10kV、35kV線路裝設自動重合閘裝置10kV、35kV線路裝

22、設自動低周減載裝置裝設小電流接地檢測裝置8.7 直流系統本工程直流系統采用兩組蓄電池組，兩套充電裝置接線，每組蓄電池容量：100Ah，220V，蓄電池柜設置在繼電器室內。正常時兩組同時工作，檢修時可由一組蓄電池短時工作。接 線靈活，運行方便，安全可靠。9 其他9.1 照明及動力變電所正常照明由所用變交流屏供電，事故照明由直流屏供電。變壓器、 10kV、 35kV 配電裝置及道路照明采用投光燈集中照明。 10kV 配電室及輔助房間 采用熒光燈照明。二次設備室照明采用熒光燈照明。9.2 交流所用變系統 所用變系統低壓接線采用三相四線制零線接地系統。兩臺所用變壓器，為提高重要負荷的 供電可靠性，所用

23、電系統接線采用單母線分段接線，每臺所用變各帶一段母線，重要負荷 分別從兩段母線雙回供電。9.3 電纜敷設與防火所內采用電纜溝及埋管暗敷方式。 微機監控和微機保護的電流、電壓、信號接點引入線均采用屏蔽電纜。屏蔽層接地措 施按國際GB50217-94電力工程電纜設計規范要求設計。各相電流和電壓線及其中性點 線分別置于同一電纜內。電纜防火延燃措施按國際GB50217-94電力工程電纜設計規范中電纜防火和阻止延燃措 施設計。9.4 輔助設施變電所內設電氣實驗室，檢修間。9.5 電氣二次線控制方式本變電站設計為少人值班的控制方式，采用計算機綜合自動化監控系統，實現對本站一次 設備的控制、保護、測量、報警等監控功能，從而本站不必設置常規控制屏
