機械制造工藝課程設計報告

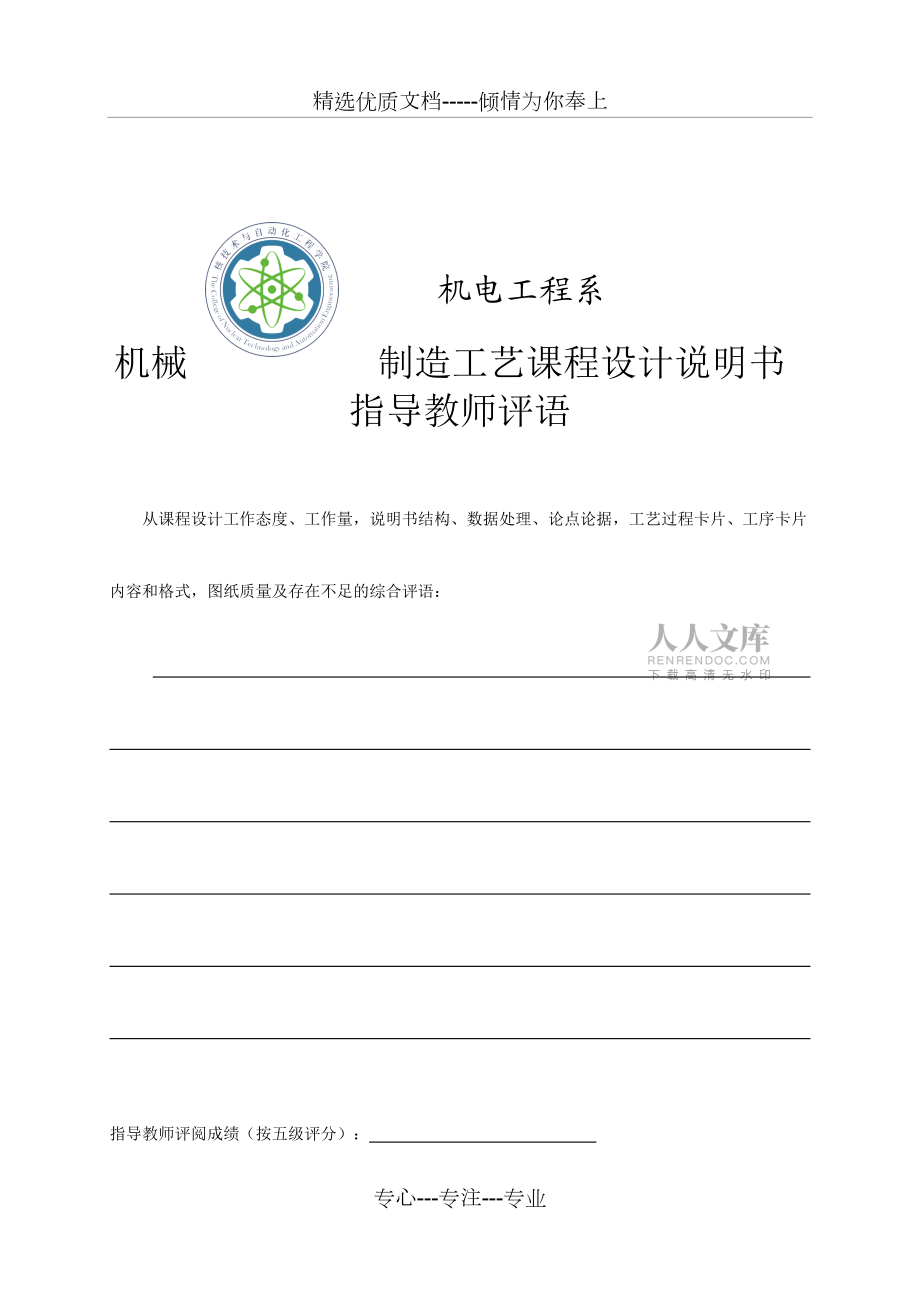

1、精選優質文檔-傾情為你奉上 機械制造工藝課程設計說 明 書題 目 名 稱： 錐齒輪軸的工藝課程設計 專 業： 機械工程及自動化 班 級： 學號 2 學 生 姓 名： 嚴天富 指導教師姓名： 日 期： 2011-12-28 -2012-1- 4 評 定 成 績： 機電工程系機械制造工藝課程設計說明書指導教師評語從課程設計工作態度、工作量，說明書結構、數據處理、論點論據，工藝過程卡片、工序卡片內容和格式，圖紙質量及存在不足的綜合評語： 指導教師評閱成績（按五級評分）： 指導教師: （簽名） 年 月 日目錄一：第1章 零件的分析1.1零件的作用1.2 零件的工藝分析二：工藝規程設計2.1 確定毛坯的

2、制造形式2.2 基準的選擇2.3 指定工藝路線 2.3.1 加工方法的選擇 2.3.2 加工順序的安排 2.3.3 加工設備的選擇及刀具的選擇2.4 加工余量，工序尺寸，及其公差的確定2.5 確定切削用量及功率的校核三：夾具設計四：設計心得五：參考文獻 第1章 零件的分析1.1 零件的作用這個題目所給定的零件為輸出軸，其主要作用，一是傳遞轉矩，使主軸獲得旋轉的動力；二是工作過程中經常承受載荷；三是支撐傳動零部件。1.2 零件的工藝分析從零件圖片上看，該零件是典型的零件，結構比較簡單，其主要加工的面有45，52，55，45，55，69，的外圓柱面，圖中所給的尺寸精度高，大部分是IT6級；粗糙度方

3、面表現在鍵槽兩側，45圓柱表面Ra1.6um，52，55圓柱表面Ra0.8um,倒角的表面粗糙度值為Ra25um,其余圓柱表面，兩端面都為Ra6.3um，要求不高。位置要求比較嚴格，齒輪輪齒外表面對軸心線的圓跳動公差為0.015mm 55+0.002+0.021右端面對軸心線的圓跳動公差為0.015mm；熱處理方面需要正火，到220-250HBS,保持均勻。通過分析該零件，起布局合理，方便加工，我們通過徑向加緊可保證起加工要求，整個圖面清晰，尺寸完整合理。能夠完整表達物體的形狀和大小，符合要求。第二章工藝規程的設計2.1 確定毛坯的制造形式 毛坯的選擇和擬定毛坯圖是制定工藝規程的最初階段工作之

4、一，也是一個比較重要的階段，毛坯的形狀和特征（硬度，精度，金相組織等）對機械加工的難易，工序數量的多少有直接的影響，因此，合理選擇毛坯在生產占相當重要的位置，同樣毛坯的加工余量的確定也是一個非常重要的問題。 毛坯種類的選擇決定與零件的實際作用，材料，形狀，生產性質以及在生產中獲得可能性，毛坯的制造方法主要有一下幾種：1、型材2、鍛造、3鑄造、4焊接、5其他毛坯。根據零件的材料，推薦用型材或鍛件，但從經濟方面著想，如用型材中的棒料，加工余量太大，這樣不僅浪費材料，而且還增加機床，刀具以及能源等小號，而鍛件具有較高的抗拉抗彎和抗扭強度，沖擊韌性常用于大載荷或沖擊載荷下的工作零件。2.2、基準的選擇

5、工件在加工第一道或最初記到工序時，一般選毛坯上未加工的便面作為定位基準，這個是粗基準，該零件選用56外圓柱作為粗基準來加工75外圓柱面和右端面。以上選擇符合粗基準的選擇原則中的余量最小原則，便于裝夾原則。在以后的工序中，則使用經過加工的表面作為定位基準，75的外圓柱面和右端作為定位基準，這個基準就是精基準。在選精基準時采用基準重合，基準統一，這樣定位比較簡單可靠，為以后加工重要表面做好準備。2.3 制定工藝路線2.3.1加工方法的選擇：市場經濟的前提下，一切都是為能創造出更多的財富和提高勞動效率為目的，同樣的加工方法的選擇一般考慮的是在保證工件加工要求前提下，譯稿工件的加工效率和經濟性，而在具

6、體的選擇上，一般根據加工資料和工人經驗來確定，由于方法的多種多樣，工人在選擇時一般結合具體的工件和現場的加工條件來確定最佳的加工方案。同樣在該零件的加工方法的選擇中，我們考慮工件的具體情況，一般我們按加工順序闡述加工方案。加工表面表面粗糙度公差/精度等級加工方法右端面Ra6.3自由公差粗車左端面Ra1.6IT6粗車-精車69mmRa6.3自由公差粗車55mmRa0.8IT6粗車-精車45mmRa1.6IT6粗車-精車52mmRa0.8IT6粗車-精車鍵槽Ra3.2IT9粗銑-精銑錐齒Ra6.3自由公差粗刨倒角Ra6.3自由公差粗車2.3.2 加工順序的安排 分析零件圖可以得到該零件的加工順序安

7、排如下。加工順序遵循以下原則：1、 粗加工-（半精加工）-精加工2、 基面先行原則（才能使定位基準更準確，從而保證各位置的精度要求）3、 配合相應的熱處理，才能去除材料的力學性能，消除殘余應力改善金屬加工性能。然后得到這個零件的加工工藝路線如下工序號工序名稱工序內容工序裝備1下料棒料60mm×350mm鋸床2鍛造鍛造尺寸為56mm×290mm+75mm×65mm3熱處理正火4粗車夾56mm×290mm一端，粗車右端，車端面，見平即可，車外圓至72mm,長62mm,轉中心孔A5/10.6CA61405粗車倒頭夾72mm外圓（中間工藝尺寸）并按外圓趙正，車左

8、端，車端面，?？傞L345mm,車外圓至56mm與72mm接刀，轉中心孔A5/10.6CA61406精車以兩中心孔定位裝夾工件，精車右端齒輪部分錐面保角度20 度04分。大段外圓尺寸為69-00mmCA61407精車倒頭，以兩中心孔定位裝夾工件，精車左端各部，45+0.034-0.05mm外圓留磨量0.5mm,55+0.02-0.021mm兩處外圓留磨量0.5（兩處尺寸要求一致）。車72度09分（齒部左端面），保證尺寸（60mm）.車圓角R5,60mm,500mm尺寸留磨余量0.3。車52和45，兩處至圖樣要求倒角2×45。CA61408劃線劃14-0.0430mm鍵槽線9銑以兩處45

9、+0.034-0.05mm(工藝尺寸相同的磨量)定位，按線趙正，裝夾工件，銑鍵槽14-0.0430mm至圖樣尺寸，保證與軸線對稱X51組合夾具10刨齒以45+0.034-0.05mm軸徑定位裝夾工件，精刨齒m=3.5,z=19至圖樣尺寸要求Y23611熱處理調質處理12磨以兩中心孔定位裝夾工件，磨兩處45+0.034-0.05mm ，兩處55+0.02-0.021mm至圖樣要求尺寸。M143213檢驗按圖樣要求檢驗各部尺寸及精度14入庫入庫2.3.3加工設備的選擇和加工刀具的選擇加工設備：1.根據自己的加工零件的要求選擇采用CA6140普通車床.2.根據零件要求采用X51銑床加工鍵槽。3.根據

10、齒輪的要求用Y236滾齒機滾齒4根據零件要求選擇磨床M1432磨零件專心-專注-專業刀具選擇：1 粗車外圓柱面：刀具號為T0101，90°可轉位車刀，圓弧半徑為1，刀片型號為VCUMR-A4,刀具型號為PVJCR2525-16Q.2 精車外圓柱面：刀具號為T0202，75°可轉位車刀，圓弧半徑為1,刀片型號為WNUMEL-A2，刀具型號為PCRC2020-16Q3 粗銑鍵槽：刀具號為T0303，4 精銑鍵槽：刀具號為T04045 刨 齒：刀具號為T0505 綜合科做成刀具表如下：加工表面刀具號刀具名稱刀具參數粗車外圓柱面T0101可轉位車刀90°，r=1精車外圓柱

11、面T0202可轉位車刀90°，r=1粗銑鍵槽T0303銑刀13.5精銑鍵槽T0404銑刀14刨 齒T0505刨齒刀2.4 加工余量，工序尺寸，及其公差的確定根據資料及指定的零件加工工藝路線，采用計算和查表結合的方法確定各個工序的加工余量，中間工序公差按經濟精度選定，上下偏差按入體原則標注，確定各加工便面的機械加工余量，工序尺寸及毛坯尺寸如下：外圓柱面69工序名稱工序余量工序公差工序尺寸公差表面粗糙度精車1.0IT9693.2粗車6IT1271.96.3毛坯8.175外圓柱面55精車1.0IT6550.8毛坯56外圓柱面52精車1.0IT6520.8粗車4IT1054.93.2毛坯6.

12、156外圓柱面45精車1.0IT7451.6粗車10IT1047.93.2毛坯12.156錐面粗車IT12大頭69，角度206.3毛坯69加工鍵槽精銑IT9141.6粗銑IT1213.53.22.5確定切削用量及功率的校核切削用量(ap、f、v)選擇是否合理，對于能否充分發揮機床潛力與刀具切削性能，實現優質、高產、低成本和安全操作具有很重要的作用。粗車時，首先考慮選擇一個盡可能大的背吃刀量ap，其次選擇一個較大的進給量f ，最后確定一個合適的切削速度v。增大背吃刀量ap 可使走刀次數減少，增大進給量f有利于斷屑，因此根據以上原則選擇粗車切削用量對于提高生產效率，減少刀具消耗，降低加工成本是有利

13、的。 精車時，加工精度和表面粗糙度要求較高，加工余量不大且較均勻，因此選擇精車切削用量時，應著重考慮如何保證加工質量，并在此基礎上盡量提高生產率。因此精車時應選用較?。ǖ惶。┑谋吵缘读縜p和進給量f，并選用切削性能高的刀具材料和合理的幾何參數，以盡可能提高切削速度v。 1背吃刀量ap的確定 在工藝系統剛度和機床功率允許的情況下，盡可能選取較大的背吃刀量，以減少進給次數。當零件精度要求較高時，則應考慮留出精車余量，其所留的精車余量一般比普通車削時所留余量小，常取0.10.5。 2進給量f（有些數控機床用進給速度Vf） 進給量f的選取應該與背吃刀量和主軸轉速相適應。在保證工件加工質量的前提下，

14、可以選擇較高的進給速度（2000/min以下）。在切斷、車削深孔或精車時，應選擇較低的進給速度。當?shù)毒呖招谐烫貏e是遠距離“回零”時，可以設定盡量高的進給速度。 粗車時，一般取f=0.30.8/r，精車時常取f=0.10.3/r，切斷時f=0.050.2/r。 3主軸轉速的確定 （1）光車外圓時主軸轉速 光車外圓時主軸轉速應根據零件上被加工部位的直徑，并按零件和刀具材料以及加工性質等條件所允許的切削速度來確定。 切削速度除了計算和查表選取外，還可以根據實踐經驗確定。需要注意的是，交流變頻調速的數控車床低速輸出力矩小，因而切削速度不能太低。 切削速度確定后，用公式n =1000 vc/d計算主軸轉

15、速n（r/min）。表5-9為硬質合金外圓車刀切削速度的參考值。 如何確定加工時的切削速度，除了可參考表5-6列出的數值外，主要根據實踐經驗進行確定。 表5-6  硬質合金外圓車刀切削速度的參考值 工件材料熱處理狀態ap/(0.3,2(2,6（6,10f/（ .r-1）(0.08,0.3(0.3,0.6（0.6,1）vc（m.min-1）低碳鋼、易切鋼熱軋140-180100-12070-90中碳鋼熱軋130-16090-11060-80調質100-13070-9050-70合金結構鋼熱軋100-13070-9050-70調質80-11050-7040-60工具鋼退火90-12060

16、-8050-70灰鑄鐵HBS19090-12060-8050-70HBS=190-22580-11050-7040-60高錳鋼  10-20 銅及銅合金 200-250120-18090-120鋁及鋁合金 300-600200-400150-200鑄鋁合金（wsi13%） 100-18080-15060-100注：切削鋼及灰鑄鐵時刀具耐用度約為60min。 （2）車螺紋時主軸的轉速 在車削螺紋時，車床的主軸轉速將受到螺紋的螺距P（或?qū)С蹋┐笮?、?qū)動電機的升降頻特性，以及螺紋插補運算速度等多種因素影響，故對于不同的數控系統，推薦不同的主

17、軸轉速選擇范圍。大多數經濟型數控車床推薦車螺紋時的主軸轉速n(r/min)為：                            n （1200/P）k               &#

18、160;         (5-1) 式中  P被加工螺紋螺距，；    k保險系數，一般取為80。 此外，在安排粗、精車削用量時，應注意機床說明書給定的允許切削用量范圍，對于主軸采用交流變頻調速的數控車床，由于主軸在低轉速時扭矩降低，尤其應注意此時的切削用量選擇。外圓柱面69工序余量切削深度ap/進給量f/（ .r-1）切削速度Vc精車1.00.5mm0.195粗車630.560外圓柱面55精車1.00.50.195外圓柱面52精車1.00.50.195粗車420.560外圓柱面45

19、精車1.00.50.195粗車1050.8451. 外圓柱面69：切削速度確定后，用公式n =1000 vc/d計算主軸轉速n（r/min）粗加工：n=254.7（r/min）,切削深度ap/=3mm,進給量f/（ .r-1）=0.5,Vc=60m/min , Pn=Kc×ap×Vc×f/60000= 3.45kw由于機床說明書查得Pc=7.5kw,效率為0.8，機床功率Pn<Pc,所以機床功率足夠。精加工：n=432.2（r/min）切削深度ap/=0.5mm,進給量f/（ .r-1）=0.1,Vc=95m/min , Pn=Kc×ap×

20、;Vc×f/60000= 0.18kw由于機床說明書查得Pc=7.5kw,效率為0.75，機床功率Pn<Pc,所以機床功率足夠。2. 外圓柱面55: 切削速度確定后，用公式n =1000 vc/d計算主軸轉速n（r/min）精加工：n=540.2（r/min）切削深度ap/=0.5mm,進給量f/（ .r-1）=0.1,Vc=95m/min , Pn=Kc×ap×Vc×f/60000= 0.18kw由于機床說明書查得Pc=7.5kw,效率為0.75，機床功率Pn<Pc,所以機床功率足夠。3. 外圓柱面52：切削速度確定后，用公式n =1000

21、 vc/d計算主軸轉速n（r/min）粗加工：n=341.4（r/min）切削深度ap/=2mm,進給量f/（ .r-1）=0.5,Vc=60m/min , Pn=Kc×ap×Vc×f/60000= 2.3kw由于機床說明書查得Pc=7.5kw,效率為0.8，機床功率Pn<Pc,所以機床功率足夠。精加工：n=570.8（r/min）切削深度ap/=0.5mm,進給量f/（ .r-1）=0.1,Vc=95m/min , Pn=Kc×ap×Vc×f/60000= 0.18kw由于機床說明書查得Pc=7.5kw,效率為0.75，機床功

22、率Pn<Pc,所以機床功率足夠。4. 外圓柱面45: 切削速度確定后，用公式n =1000 vc/d計算主軸轉速n（r/min）粗加工：n=255.9（r/min）切削深度ap/=5mm,進給量f/（ .r-1）=0.8,Vc=45m/min , Pn=Kc×ap×Vc×f/60000= 5.91kw由于機床說明書查得Pc=7.5kw,效率為0.8，機床功率Pn<Pc,所以機床功率足夠。精加工：n=657.8（r/min）切削深度ap/=0.5mm,進給量f/（ .r-1）=0.1,Vc=95m/min , Pn=Kc×ap×Vc&

23、#215;f/60000= 0.18kw由于機床說明書查得Pc=7.5kw,效率為0.75，機床功率Pn<Pc,所以機床功率足夠。5. 加工兩端面：查機械制造工藝與機床夾具課程設計指導得到：粗車：f=0.66mm/r ，ap=2mm ， Vc=108m/min n=1000V/d=190（r/min），切削深度ap/=2mm,進給量f/（ .r-1）=0.66,Vc=108m/min , Pn=Kc×ap×Vc×f/60000= 5.47kw由于機床說明書查得Pc=7.5kw,效率為0.8，機床功率Pn<Pc,所以機床功率足夠。精車：f=0.41mm/

24、r ，ap=0.5mm ，Vc=120m/min， n=1000V/d=217（r/min），切削深度ap/=0.5mm,進給量f/（ .r-1）=0.,41,Vc=120m/min , Pn=Kc×ap×Vc×f/60000= 0.94kw由于機床說明書查得Pc=7.5kw,效率為0.75，機床功率Pn<Pc,所以機床功率足夠。6. 銑鍵槽：查機械制造工藝與機床夾具課程設計指導得到：粗銑：fz=0.12/r ,ap=5mm, Vc=90m/min, n=1000Vc/d=955.4r/min , Vf=n*fz=114.6mm/r，切削深度ap/=5mm,

25、進給量f/（ .r-1）=0.12,Vc=90m/min , Pn=Kc×ap×Vc×f/60000=2.07 kw由于機床說明書查得Pc=7.5kw,效率為0.75，機床功率Pn<Pc,所以機床功率足夠。精銑：fz=0.10/r, ap=2mm, Vc=150m/min, n=1000Vc/d=1194.2r/min, Vf=n*fz=119.4mm/r，切削深度ap/=2mm,進給量f/（ .r-1）=0.1,Vc=150m/min , Pn=Kc×ap×Vc×f/60000= 1.15kw由于機床說明書查得Pc=7.5kw

26、,效率為0.75，機床功率Pn<Pc,所以機床功率足夠。第三章 夾具設計1.定位夾緊方案的確定：選擇對鍵槽的加工來設計專用夾具專用夾具定位元件為一個固定V形塊和一個支撐板，共限制了5個自由度，定位面為45軸頸外圓和小頭端面，定位基準即為軸心線；夾緊元件為一個活動V形塊，采用螺柱螺母來提供夾緊力。2、定位誤差分析：確定設計基準與定位基準 工件以外圓的圓柱面為定位面，在V形塊上定位此時定位基準是外圓軸線。由零件圖可知鍵槽的設計基準亦為外圓軸線。確定定位誤差 ，由于定位基準與設計基準重合，故，根據書目6表3-1，基準位移誤差為 ，式中 一次加工鍵槽。3.切削力和夾緊力的計算：由機械加工工藝手冊鉆削、擴削、鉸削加工表3.4-10，鉆孔時，軸向力：；轉矩：由機械加工工藝手冊鉆削、擴削、鉸削加工表3.4-10：；由機械加工工藝手冊鉆削、擴削、鉸削加工表3.4-11：所以 = =查金屬切削機床夾具設計手冊表3-21：為防止工件在切削扭矩的作用 下大打滑而轉動所需
