變流技術與原理匯總

1、5.2變流電路：可控整流電路（AC DC變換），逆變電路（DCAC變換）及脈 寬調制（PWM）技術。整流：交流電-整流器-直流電-用電器 逆變：直流電-逆變器-交流電-用電器（電網）整流電路從相數上來分有單相，兩相，三相，六相等，從控制方式上來區分,有半控、全控。分析與計算整流電路時一定要抓住整流電路的要點：晶閘管什么 時候?qū)?，又在什么時候關斷，繪制出整流輸出負載上的波形。根據輸出波形, 應用電工學基礎中的平均值、有效值的概念，推導出輸出波形隨控制角a變化的 函數表達式，然后代入數值即可達到要求。r單相半波可控整流電路r 單相可控整流電路 < 單相全波可控整流電路L單相橋式可控整流電路

2、可控整流電路<r三相半波可控整流電路I 三相可控整流電路 < 三相橋式全控整流電路J三相橋式半控整流電路逆變分有源逆變和無源逆變。變流器工作在逆變狀態時，如果把交流側接到交流電源上，把直流電逆變?yōu)橥l率的交流電反送到電網去，叫做有源逆變。如 果變流器的交流側不于電網連接，而直接接到負載，把直流電逆變?yōu)槟骋活l率或 可調的頻率的交流電供給負載，叫做無源逆變。逆變電路中，晶閘管在正向直流電壓下工作，觸發導通較容易，而關斷比較 麻煩，所以必須采取另外的關斷措施，因此，逆變器能否正常工作的關鍵是如何 保證晶閘管可靠關斷。脈寬調制變頻電路常采用電壓型逆變器， 它是利用控制逆變器開關元件的導 通

3、和關斷時間比即調節脈沖寬度，來控制逆變電壓的大小和頻率。以電壓型單相逆變電路為例。VT1、VT4正半周導通，VT2、VT3負半周導通，逆變波形如圖是。在正負半周內使功率開關元件多次導通關斷，得到正負電 壓脈沖系列，采用脈寬調制，使每一個輸出矩形脈沖的面積與對應的正弦撥電壓 的面積成正比，獲得等幅不等寬的正負脈沖列。UdUd*UlVT3i 氏VT4t0ttt圖 2-16 PWM6數字電路6.1基本邏輯門電路與門、或門、非門、與非門的邏輯功能表2-1常用邏輯運算表1010101110016.2組合邏輯電路：邏輯代數的基本公式，組合邏輯電路的分析方法，譯碼器表2-2邏輯代數的基本公式序號公式序號公式

4、10 " = 0101 =0；=121 “ = A111 +A = 13AA = A120 + A = A4A .A =013A + A = A5A B = B A14A + a16A(B C ) = (A*B hC15A + B = B + A7A(B+C )=A*B+A*C16A + (B +C)=(A+B)+C8A B = A +B17A + B*C =(A +Bi(A + C)9A = A18A+ B = A*B組合邏輯電路的分析方法步驟: 由邏輯圖寫出各輸出端的邏輯表達式 化簡和變換各邏輯表達式 列出真值表 根據真值表和邏輯表達式對邏輯電路進行分析，確定其功能。6.3譯碼器

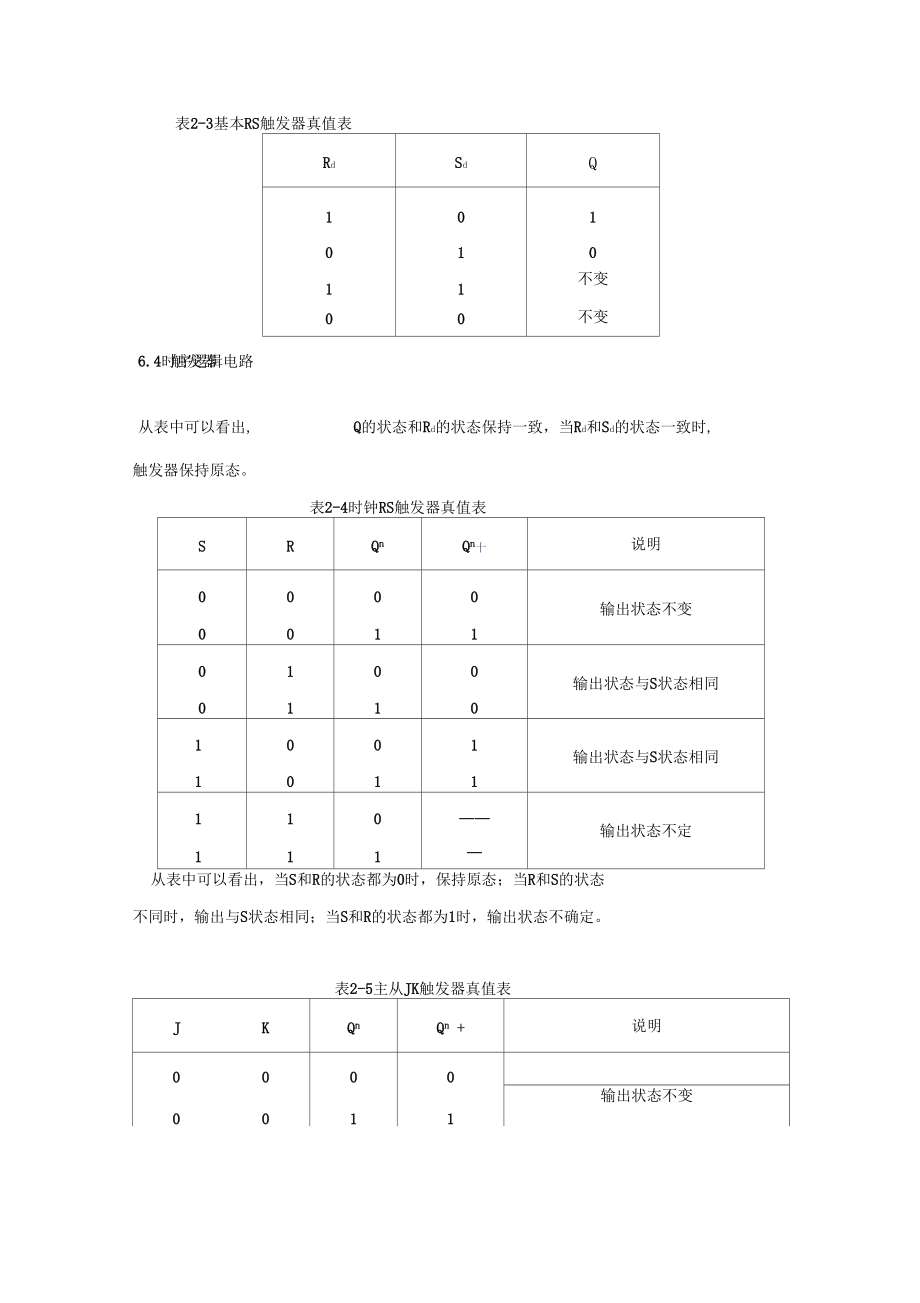

5、譯碼器的邏輯功能是將每個輸入的二進制代碼譯成對應的輸出高、低電平信號。常用的譯碼器電路有二進制譯碼器、二卜進制譯碼器和顯示譯碼器三類。表2-3基本RS觸發器真值表RdSdQ10101011不變00不變6.4時序邏輯電路觸發器從表中可以看出,Q的狀態和Rd的狀態保持一致，當Rd和Sd的狀態一致時,觸發器保持原態。表2-4時鐘RS觸發器真值表SRQnQn十說明0000輸出狀態不變00110100輸出狀態與S狀態相同01101001輸出狀態與S狀態相同1011110輸出狀態不定111從表中可以看出，當S和R的狀態都為0時，保持原態；當R和S的狀態不同時，輸出與S狀態相同；當S和R的狀態都為1時，輸出

6、狀態不確定。表2-5主從JK觸發器真值表JKQnQn +說明00000011輸出狀態不變0100輸出狀態與J狀態相同01101001輸出狀態與J狀態相同10111101每輸入一個脈沖，輸出狀態改變1110一次從表中可以看出，當J和K的狀態都為0時，保持原態；當R和S的狀態不同時，輸出與J狀態相同；當S和R的狀態都為1時，輸出狀態隨著時鐘脈 沖反轉。Qn表2-6 D觸發器真值表說明輸出狀態與D狀態相同從表中可以看出，D觸發器的輸出狀態隨著時鐘脈沖隨時保持與D端狀態相同。6.5移位寄存器移位寄存器具有存儲代碼的功能，還具有移位功能。所謂移位功能，是指寄存器里存儲的代碼能在移位脈沖的作用下依次左移或

7、右移。因此，移位寄存器不 但可以用來寄存代碼，還可以用來實現數據的串行一并行轉換、 數值的運算以及 數據處理等。6.6計數器6.6.1同步二進制計數器根據二進制加法運算規則可知,在一個多位二進制的末位上加1時，若其中第i位（既任何一位）以下各位皆為1時，則第i位應改變狀態（由0變成1,由1變成0）。而最低位的狀態在每次加1時都要改變。6.6.2同步十進制計數器同步十進制計數器電路是在同步二進制加法計數器電路的基礎上略加修改 而成的。如果從0000開始計數，貝U直到輸入九個計數脈沖為止，它的工作過程與二進制計數器相同。計入第九個計數脈沖后電路進入1001狀態，這時Q3的低 電平使門G的是如為0,

8、而Q。和Q3的高電平使門Q3的輸出為1,所以4個觸發 器的輸入控制端分別為T0 =1、Ti =0、T2 =0、T3=1。因此，當?shù)谑畟€(gè)計數脈 沖輸入后，F(xiàn)Fi和FF2維持0狀態不變，F(xiàn)F3和FF。從1翻轉為0,故電路返回 0000狀態。6.7數碼顯示電路表2-7七段數碼管數碼顯示的邏輯圖把模擬信號轉換到數字信號的稱為模一數轉換，或簡稱為A/D轉換；把數字信號轉換到模擬信號的稱為數一模轉換，或簡稱為D/A (Digital to Analog)轉 換。把實現A/D轉換的電路稱為A/D轉換器，簡寫為ADC ;把實現D/A轉換的 電路稱為D/A轉換器，簡寫成DAC。7電力電子器件7.1晶閘管加正向陽

9、極電壓和足夠大的正向門極電壓時導通，晶閘管導通后, 門極失去控制，要使導通的晶閘管關斷，將陽極電流降至維持電流以下即可。分析晶閘管的控制特性電路圖。Rl10i- V 1KEaW1AEg （a）反向阻斷Al嚴一 GevtKEa三SEa三Eg (b)正向阻斷GVTKARgSEa=Eg（C）觸發導通EG（d）除去觸發仍導通1、反向阻斷特性圖晶閘管VT的陽極A接電源Ea的負極,陰極K接電源Ea的正極，晶閘管VT因?yàn)槌惺艿氖欠聪螂妷?。此時，無論控制極G是否加正向電壓，電流表中均無電流，晶閘管不導通，具有反向阻斷特性。2、正向阻斷特性圖晶閘管VT的A極和K極之間接入正向電壓，若不接通控制極G,

10、晶閘管仍 然不導通，具有正向阻斷特性。3、觸發導通圖（C）晶閘管加正向電壓的同時，控制極G與K極間加上正向控制電壓即觸發電壓Eg，此時晶閘管導通。4、晶閘管導通后控制極失去控制作用圖晶閘管導通后，斷開觸發極，晶閘管仍然導通，控制極此時失去作用。5、晶閘管導通后恢復阻斷的條件（1）、將陽極正向電壓改為反向電壓，晶閘管恢復阻斷。（2）、降低正向電壓或增大負載電阻Rl，使管中電流減小到維持電流以下,可使晶閘管恢復到阻斷狀態。7.2 晶閘管的主要參數 1、正向阻斷峰值電壓 PFV控制極斷開， 在額定結溫下， 允許重復加在管子上的最高正向電壓稱為正向 阻斷峰值電壓，記作 PFV。2、反向阻斷峰值電

11、壓 PRV控制極斷開，在額定結溫下， 允許重復加在管子上的最高反向電壓稱為反向 阻斷峰值電壓，記作 PRV。3、額定正向平均電流 IF在環境溫度為40 C和規定的冷卻條件下，允許連續通過工頻正弦半波正向電流的平均值稱為額定正向平均電流，記作 IF 。4、正向平均電壓 UF通過正常半波額定正向電流時，管子兩端的電壓在一周內的平均值稱為正向平均電壓，又稱為管壓降，記作 UF。一般約為 0.61.2。5、維持電流 I H在室溫下， 控制極斷開， 維持管子繼續導通的最小電流稱為維持電流， 記作IH，一般約為幾十至一百多毫安。6、控制極觸發電壓 UG 和觸發電流 IG在室溫下，陽極正向電壓為直流 6V

12、時，觸發晶閘管導通所需的最低直流電壓和最小直流分別稱為控制極觸發電壓和觸發電流，記作Ug和Ig。一般UG約為 15V， IG 約為幾十到幾百毫安。7.3 單結晶體管觸發電路uo*VTi *VT2:_J RlQ ITZivDcD2/ /zUoUlUdz4VDZ7?RlQVT3*Uc_jiUR1IUi叱_!_!ii I 1 I I ' ' ； ； I I iiiKI I I I I 1 t I I I II【1 I 單結晶體管觸發電路Udz是振蕩電路的電源，在Udz的每一個波形中，對電容器 C充電，是單結 晶體管VT發射極電壓uc按指數上升，當升高到單結晶體管的峰點電壓時，管子 導

13、通，于是電容器向電阻Ri放電，發射極電壓Uc按指數規律迅速下降，當Uc下 降到谷點電壓時，單結晶體管截止，如此重復得到一系列鋸齒波電壓，在電阻Ri上得到一系列尖頂脈沖波電壓去觸發晶體管VT1和VT2,由于晶閘管導通后，控 制極即失去作用，所以只有第一個脈沖起作用。gtrgtr器7.4 GTR功率晶體管是一種雙極性大功率高反壓晶體管，控制方便，開關時間短等優點。是電流控制型器件，正偏時大電流導通；反偏時處于截止?fàn)顟B(tài)。目前的 件有單管、達林頓管和達林頓晶體管模塊。7.5 功率 MOSFET特點：輸入阻抗高，屬于純?nèi)菪裕婚_關速度快；負電流溫度系數，熱穩定性好。主要應用在開關穩壓調壓電源方面作主開關功

14、率器件；作功率變換器件和高 頻的主功率振蕩放大器件。導通條件：柵源極加正向電壓，器件導通；柵源極加 反向電壓，關斷。7.6絕緣門極晶體管IGBT特點：輸入阻抗高，速度快，熱穩定性好，驅動電路簡單，通態電壓低，耐壓高，承受電流大。工作原理：IGBT的開通和關斷是由門極電壓來控制，門極加正電壓時導通, 門極加負電壓時關斷。因?yàn)镮GBT常用于開關工作狀態，開通時IGBT處于正向 偏置，關斷時處于反向偏置。為了使IGBT穩定工作，要求門極驅動提供適當?shù)卣聪蜉敵鲭妷?，是管子能夠可靠的開通和關斷；考慮IGBT的開關時間;IGBT導通后驅動電路能夠提供足夠的電壓和電流，保證管子在正常工作時不 致于退出飽和

15、而損壞；驅動電路中的電阻對工作性能影響很大； 驅動電路具 有較強的抗干擾能力及對管子的保護功能。IGBT保護有：過電流保護一通過檢測電流來切斷門極。過電壓保護一利用吸收電路抑制過電壓。溫度過高保護一檢測IGBT的溫度來決定跳閘。在G-E開路時，不要給C-E加電壓。在未采取適當?shù)姆漓o電措施情況下，G-E端不能開路。8可控整流電路 有以下幾種:單相半波可控整流電路r單相可控整流電路單相全波可控整流電路單相橋式可控整流電路可控整流電路三相半波可控整流電路三相可控整流電路三相橋式全控整流電路三相橋式半控整流電路以三相橋式全控整流電路為例進行分析:ZVT1 當T3 占T5五 TV1Rd/ VT4 七T6

16、 尢丁2圖2-17三相橋式全控整流電路工作原理：該電路在自然換流點輪流導通，即VT1TVT3 TVT5 TVT1，VT2T VT4 T VT6 T VT2，每個管子輪流導通120°。在初始時刻，U相電壓較正，V相較負，在觸發脈沖的作用下，VT6、VT1管同時導通，電流流過負載。負載上得到的是線電壓。過一段時間， U相電壓還是高電位，但 W相的電位比V低，此時VT2導通，負載上得到的是UW兩線之間的電壓，一次類推，管子 輪流到同。任何時刻都要有兩個管子觸發導通。9直流斬波是將直流電源的恒定直流電壓，通過電子器件的開關作用，變換為可調直流電壓。直流斬波的關鍵是使導通的管子能夠可靠關斷。晶

17、閘管直流斬波器的原理：觸發晶閘管，負載電壓Ud =U，當晶閘管關斷時Ud =0，控制晶閘管使其周期性導通斷開，負載上便得到一系列電壓脈沖。可以采用脈沖寬度調制（PWM ）、脈沖頻率控制（PFM）和脈沖混合控制來改變負載直流電壓。脈沖寬度調制（PWM）斬波晶閘管的觸發頻率一定，調節脈沖寬度 T從而改變負載電壓。脈沖頻率控制（1PFM、脈沖寬度T 一定，改變管子通斷頻率f = -。f增加使T =T時電路全導通，Ud =U ； f下降周期T增大時，Ud減小。脈沖混合控制 同時改變T和T。10有源逆變電路1L i11f 11111111111111!11關斷電路1111!111斬波器卜1i 1111U

18、+O圖 2-18直流斬波電路原理工作原理：由于晶閘管的單相導電性,當控制角a <9時工作在整流狀態，當P <90 F寸工作在逆變狀態。實現有源逆變的條件是直流側必須外接與 直流電流同方向的直流電源，其數值要大于Ud ；變流器必須工作在P <9區域, 使Ud <0，才能逆變成功。1V 晉> 1W VT3"1Udc+LdE圖2-19三相半波逆變電路+U VTt.-，滿足有源逆變的條件。以三相半波逆變電路為例，當P <90。時，E > U 在P =60馳發VT1，由于E的電壓大于各相電壓，所以管子導通，按照三相交 流電的相序一次換相，每個晶閘管導通120°，這時Ud波形的負面積大于正面積, 所以直流平均功率是電源E反送到交流電源。11逆變電路和逆變電路輸出諧波控制由于相控晶閘管裝置的輸入電流是非正弦的，還有高次諧波，這些諧波造成電網的電壓畸變。為了減小諧波的影響，采用電阻負載時運行于小a狀態；三相整流時采用橋式電路，整流變壓器采用不同接法；給裝置外接諧波濾波器進行濾波；給裝置設置一個諧
