130噸每小時循環流化床鍋爐設計

1、畢 業 設 計 任 務 書設計題目：130T/H CFB鍋爐設計（高硫煤B）一、畢業設計的目的畢業設計是學完專業基礎課和專業課后，檢驗學生所學知識是否扎實，培養學生解決實際工程問題的能力的主要環節；是走上工作崗位前的必須訓練；它是集大學所學知識與一體的綜合性設計；是培養學生主動性和創新能力、樹立嚴謹?shù)目茖W(xué)作風和正確的設計思想、努力貫徹國家有關方針政策觀念的基本訓練。通過畢業設計的綜合訓練，培養學生實地考察、查閱文獻、收集資料的能力；提高學生運用資料綜合分析的能力；提高制定合理的設計方案的能力；培養學生深入細致進行設計運算校核的能力，合理運用工具書的能力；提高學生計算機制圖的能力?？傊厴I(yè)設計

2、后學生應具有獨立工作與協同工作的能力，掌握工程設計的基本過程和科學研究的初步方法，真正達到合格本科畢業生的要求。我國是世界上最大的煤炭生產與消費國，煤炭消費占一次能源的比例高達75。在今后相當長時期內，一次能源的消費仍將以煤炭為主。煤炭燃燒產生的灰渣、等污染物對環境造成的污染成為一個重要問題。循環流化床鍋爐與采用其他燃煤方式的鍋爐相比具有鍋爐效率高、脫硫效果好、排放量底和燃料適應性廣等優點，是國內外近階段重點研究和開發的有發展前途的燃煤鍋爐。通過本次設計，能夠進一步理解循環流化床鍋爐的工作原理、掌握鍋爐的基本設計計算方法和過程。二、主要設計內容1. 計算部分：燃燒脫硫計算；鍋爐傳熱計算；鍋爐結

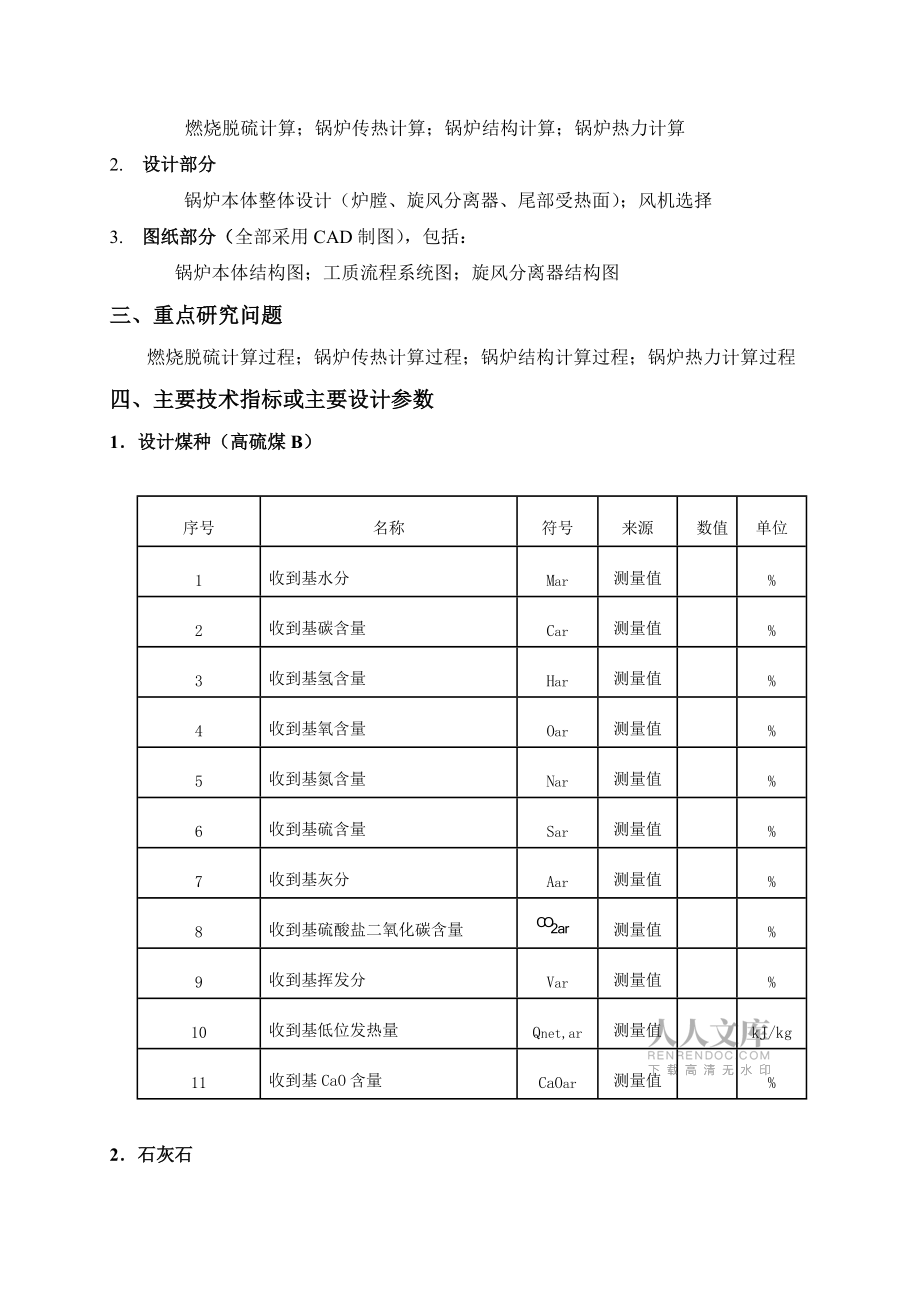

3、構計算；鍋爐熱力計算2. 設計部分鍋爐本體整體設計（爐膛、旋風分離器、尾部受熱面）；風機選擇3. 圖紙部分（全部采用CAD制圖），包括：鍋爐本體結構圖；工質流程系統圖；旋風分離器結構圖三、重點研究問題燃燒脫硫計算過程；鍋爐傳熱計算過程；鍋爐結構計算過程；鍋爐熱力計算過程四、主要技術指標或主要設計參數1 設計煤種（高硫煤B）序號名稱符號來源數值單位1收到基水分Mar測量值%2收到基碳含量Car測量值%3收到基氫含量Har測量值%4收到基氧含量Oar測量值%5收到基氮含量Nar測量值%6收到基硫含量Sar測量值%7收到基灰分Aar測量值%8收到基硫酸鹽二氧化碳含量測量值%9收到基揮發分Var測量值

4、%10收到基低位發熱量Qnet,ar測量值kJ/kg11收到基CaO含量CaOar測量值%2 石灰石序號名稱符號數值單位1石灰石CaCO3含量97.322石灰石MgCO3含量03石灰石水分0.84石灰石灰分1.883鍋爐設計參數序號名稱符號數值單位1最大連續蒸發量kg/h2過熱蒸汽壓力MPa3過熱蒸汽溫度4噴水量kg/h5工質流量kg/h6給水溫度7熱空氣溫度trk8排煙溫度9冷空氣溫度tlk10鍋筒蒸汽壓力PgMPa11給水壓力pgsMPa12鍋爐排污水流量Dpwkg/h13燃燒方式循環流化床五、設計成果要求1提交的成果：1) 開題報告1份2) 說明書和計算書1套3) 圖紙1套4) 與設計相

5、關外文資料與譯文，附在說明書后5) 所查閱的文獻2要求：1) 論文或說明書的電子版和打印文檔各一份，要求語句通順，無錯別字，排版規范。a) 畢業設計說明書字?jǐn)?shù)不少于4萬字，內容包括：前言、目錄、中英文摘要（500字以上）、正文、設計計算書、結論、文獻閱讀、參考文獻等。b) 設計計算書應包括：熱力計算過程，結果匯總。c) 結論：對所做的設計計算過程及結果進行分析，并對循環流化床的應用前景進行綜述。2) 文獻閱讀：針對本設計查閱的英文資料至少1篇（附上復印原件）譯成中文。3) 繪圖要求計算機繪圖，要提交一份所使用工具本身要求的格式的文件一份、保存成jpeg或gif格式的文件一份，打印圖一套。4)

6、提交的電子文檔命名要求：每人的電子文檔要求存在以個人的“名字學號”命名的文件夾內，文件夾內應包含word文檔、“相關設計圖”文件夾和轉換成jpeg或Gif格式后的文件夾和相關說明。Word文檔的命名采用論文或設計的題目?！跋嚓P(guān)設計圖”文件夾內每張圖的命名要反映圖的具體內容，用具體的系統名稱或設備名稱命名。轉換格式后的文件夾命名為“轉換后圖形”。相關說明可用記事本填寫，內容應包含所提交的設計結果內容說明。5) 提交電子文檔Email:wangaijun六、設計進度1) 寒假放假前一周，開學提前一周，收集資料、閱讀并綜述文獻、開題報告；2) 17周，熱力計算；3) 810周，繪圖；4) 1112周

7、，編寫設計說明書（或論文）；5) 13周，打印說明書及圖紙，制作幻燈片；6) 14周，答辯。七、主要參考書目：1 朱國楨，徐洋編著循環流化床鍋爐設計與計算清華大學出版社，20042 林宗虎，魏敦崧等編著循環流化床鍋爐化學工業出版社，20043 趙翔，任有中合編鍋爐課程設計水利電力出版社4 樊泉桂，閻維平編鍋爐原理，中國電力出版社，20035 屈衛東，楊建華等編循環流化床鍋爐設備及運行，河南科學技術出版社，20016 呂俊復，張建勝等編循環流化床鍋爐運行與檢修，中國水利水電出版社，20037 黨黎軍編循環流化床鍋爐的啟動調試與安全運行，中國電力出版社，20018 鍋爐機組熱力計算標準 機械工業出

8、版社華北水利水電學院本科生畢業設計（論文）開題報告 2010年 3月 25日學生姓名李露學號200606618專業熱能與動力工程題目名稱130T/H CFB鍋爐設計（高硫煤B）課題來源模 擬主要內容我國是世界上最大的產煤國家。在我國，煤主要是用作燃料燃燒。煤在燃燒過程中會排出大量的灰渣，粉塵，二氧化碳和氮的氧化物等污染物，嚴重影響生態環境。因此在用煤作燃料時，實現其高效，低污染的燃燒是有非常重要的意義的。 循環流化床燃燒蒸汽鍋爐參數是20世紀70年代發展起來的清潔煤燃燒技術，是解決燃燒煤而產生的污染問題的主要方法之一。此外，循環流化床燃燒還有對不同性質的煤東方鍋爐股份有限公司強，適于燒低質量煤

9、的特點。在煤含硫量高時，還可以在燃煤中加入石灰石，在燃燒中低循環流化床鍋爐計算地脫硫，而不必加設投資巨大的煙氣脫硫設備。在循環流化床取暖壁掛爐品牌中，燃燒溫度低，空氣分級流化床，燃燒中所產生的氮的氧化物很低，煤燃燒后所余下的灰渣活性強，便于生產水泥，用來綜合利用。它是沒有廢棄物的燃燒方法。由于它有這些優點，近20年來得到迅速的發展。我國在這項技術利用和發展中，在燃燒機理，設計準則，調試運行技術等循環流化床鍋爐計算，都積累了大量理論和運行經驗。所設計制造的這種鍋爐，已經從示范設備發展為成熟的產品。 我國是世界上最早進行流化床技術研究開發的國家之一，20世紀80年代就開始了循環流化床燃燒技術的研究

10、。經過近20年的暖氣用小鍋爐多少錢努力，開發出多種類型的，具有中國特色的循環流化床。循環流化床鍋爐工作原理： 固體粒子經與氣體或液體接觸而轉變?yōu)轭愃屏黧w狀態的過程，稱為流化過程。流化過程用于燃料燃燒，即為流化燃燒，其爐子稱為流化床鍋爐。循環流化床鍋爐是在鼓泡流化床鍋爐技術的基礎上發展起來的新爐型，它與鼓泡床鍋爐的最大區別在于爐內流化風速較高（一般為48m/s），在爐膛出口加裝了氣固物料分離器。被煙氣攜帶排出爐膛的細小固體顆粒，經分離器分離后，再送回爐內循環燃燒。循環流化床鍋爐可分為兩個部分：第一部分由爐膛（快速流化床）、氣固物料分離器、固體物料再循環設備和外置熱交換器（有些循環流化床鍋爐沒有該

11、設備）等組成，上述部件形成了一個固體物料循環回路。第二部分為對流煙道，布置有過熱器、再熱器、省煤器和空氣預熱器等，與其它常規鍋爐相近。 循環流化床鍋爐燃燒所需的一次風和二次風分別從爐膛的底部和側墻送入，燃料的燃燒主要在爐膛中完成，爐膛四周布置有水冷壁用于吸收燃燒所產生的部分熱量。由氣流帶出爐膛的固體物料在氣固分離裝置中被收集并通過返料裝置送回爐膛。循環流化床鍋爐具有的優點有：（1）燃料適應性廣，（2）燃燒效率高，（3）高效脫硫、氮氧化物（）排放低，（4）燃燒強度高，（5）負荷調節范圍大，負荷調節快，（6）易于實現灰渣綜合利用，（7）燃料預處理系統簡單。本次畢業設計的題目是對130T/H CFB

12、鍋爐進行整體設計。主要就循環流化床鍋爐對燃料和脫硫劑的使用、無脫硫工況與脫硫工況下排放物的成分及體積的計算，并在此基礎分析脫硫?qū)ρh(huán)流化床鍋爐熱效率的影響。然后對爐膛及尾部受熱面進行合理的結構布置，并對汽冷旋風分離器的結構及其相應的煙氣、空氣流動阻力等內容進行設計計算。本次設計的主要內容具體有：1燃燒脫硫計算：本部分將通過分析不同煤種對脫硫劑的使用要求，使各種排放物達到排放標準，在循環硫化床鍋爐穩定運行的某段時間內對灰平衡及脫硫工況時的物質平衡和熱平衡進行分析，得出脫硫?qū)ρh(huán)流化床鍋爐熱效率的影響；并且通過對燃燒產物熱平衡的分析計算，確定出各部分灰的份額，并由此推算出循環灰焓和煙氣中飛灰的濃度

13、，得出灰循環倍率與飛灰份額和分離器效率的關系。2鍋爐傳熱計算：循環流化床鍋爐的灰循環倍率不僅影響燃燒，而且影響傳熱。爐膛及尾部受熱面的傳熱系數是其熱力計算的關鍵數據，因此本部分將對爐膛膜式水冷壁和汽冷屏的傳熱系數進行計算，并確定出對流過熱器、省煤器、空氣預熱器的傳熱面積及其傳熱系數。3鍋爐結構計算：循環流化床鍋爐由燃燒系統和受熱面組成，燃燒系統的設計主要有爐膛、尾部受熱面、分離器和回料器等部分的設計與布置。尾部受熱面的設計包括過熱器、省煤器以及空氣預熱器的布置方式及結構尺寸的設計計算。4鍋爐熱力計算：鍋爐計算中的熱力計算部分是必不可少的步驟，首先需要進行鍋爐機組的熱平衡及燃料和脫硫劑消耗量的計

14、算，在此基礎上進行爐膛及尾部受熱面的熱力計算。在初步計算成立后對數據進行修正，并計算誤差。在核對無誤后進行圖紙的繪制：包括鍋爐本題結構圖、工質流程系統圖以及旋風分離器結構圖的CAD制圖。 采取的主要技術路線或方法通過一周的搜集及整理資料，我對循環流化床鍋爐的設計與計算有了更深入全面的認識后，現初步擬定設計及計算步驟如下：1燃燒脫硫的計算1）首先進行煤質分析：根據任務書所給設計煤種的各項數據進行煤質的分析校核，判別出煤種，并將收到基低位發熱量的計算值與測量值進行比較，看煤質分析是否合理；2）對無脫硫工況時的燃燒過程進行分析，計算出理論空氣量，三原子氣體體積及理論氮?dú)?、水蒸氣體積，并在此基礎上得出

15、該工況下的煙氣總體積，并制作出燃燒產物的平均特性表與焓溫表，便于后面對受熱面的設計計算；3）進行脫硫工況物質平衡與熱平衡分析，確定出脫硫效率與鈣硫比的大小，并根據燃燒和脫硫的化學反應式計算出脫硫過程中的可支配熱量、所需的理論空氣量以及產生的煙氣體積，與無脫硫工況下的計算值進行比較，然后利用灰平衡及灰循環倍率的計算進一步分析出循環倍率與飛灰份額、分離器效率的關系。2結構及其傳熱系數的設計1）爐膛內受熱面積的計算：爐膛的受熱面主要包括膜式水冷壁、汽冷屏，根據二者工作條件的不同，適當選取管材及管子規格，初步布置出所需受熱面的大小，并在此基礎選取合適的參數計算，分別計算出水冷壁和汽冷屏的傳熱系數。待熱

16、力計算完成后，再進行校核。2）尾部受熱面的結構布置：根據工質進出口溫度查焓溫表，得出焓值變化，利用工質側或煙氣側熱平衡計算方法預先計算若平衡傳熱量，并根據傳熱量及尾部煙道的大小合理地布置受熱面的，選擇恰當?shù)墓苁贾梅绞健?）汽冷旋風分離器的結構設計：根據煙氣速度的推薦值確定分離器各進出口煙道、筒體、導渦管及豎管的尺寸大小、4）回料器的設計：U型回料器的組件主要有：密封腿、回料器本體和返料腿。其計算內容有：回料器各部件的結構尺寸以及回料器風室壓力、配風裝置阻力的計算。5）爐膛風室壓力的計算：首先可根據床料高度及其堆積密度確定爐膛配風裝置上的壓力，然后由一、二次風比布置風帽的結構尺寸及數量，求出爐

17、膛配風裝置上的阻力，二者之和即為所求爐膛風室壓力。3熱力計算1）燃料和脫硫劑消耗量的計算：首先確定鍋爐機組的各項熱損失，在熱平衡的基礎上計算鍋爐的熱效率、額定符合下所需要的燃料和脫硫劑的消耗量。2）爐膛熱力計算：根據爐膛燃燒產物熱平衡方程式和傳熱方程式確定鍋爐受熱面內工質的吸熱量以及單位燃料向工質和循環灰傳遞的熱量。3）受熱面的熱力計算：該部分包括對流過熱器、省煤器以及空氣預熱器三部分，在設計過程中需查閱相關資料（如蒸汽特性表，煙氣側和蒸汽側放熱系數曲線圖等），選擇適當?shù)膮?shù)通過綜合計算確定出各受熱面總的傳熱系數K以及對流輻射的吸熱量，確定計算誤差范圍在2%以內，如不能滿足，重新不止受熱面進行

18、計算。4校核看鍋爐本體的結構設計是否合理，風機的選用是否恰當，并進行熱力計算數據的修正以及排煙溫度、熱空氣溫度、熱平衡計算誤差的校核，校核后匯總熱力計算結果。5繪制圖紙包括鍋爐本題結構圖，工質流程系統圖，旋風分離器結構圖，采用CAD制圖。預期的成果及形式提交的成果：1） 開題報告一份2） 說明書和計算書1套3） 圖紙一套4） 與設計相關外文資料與譯文5） 所參考的主要書目時間安排1） 寒假放假前一周，開學提前一周，收集資料、閱讀并綜述文獻、開題報告；2） 17周，熱力計算；3） 810周，繪圖；4） 1112周，編寫設計說明書（或論文）；5） 13周，打印說明書及圖紙，制作幻燈片；6） 14周

19、，答辯。指導教師意見簽 名： 年 月 日備注主要參考文獻1 朱國楨，徐洋編著循環流化床鍋爐設計與計算清華大學出版社，20042 林宗虎，魏敦崧等編著循環流化床鍋爐化學工業出版社，20043 趙翔，任有中合編鍋爐課程設計水利電力出版社，20014 樊泉桂，閻維平編鍋爐原理，中國電力出版社，20035 屈衛東，楊建華等編循環流化床鍋爐設備及運行，河南科學技術出版社，20016 呂俊復，張建勝等編循環流化床鍋爐運行與檢修，中國水利水電出版社，20037 黨黎軍編循環流化床鍋爐的啟動調試與安全運行，中國電力出版社，20018 鍋爐機組熱力計算標準 機械工業出版社9 岑可法，程?hào)|鳴等著循環流化床鍋爐鍋爐

20、理論設計與運行中國電力出版社，1997摘 要隨著人們對能源需求量的日益擴大以及對環境質量要求的不斷提高，作為近年來國際上發展起來的新一代高效、低污染的清潔燃燒鍋爐，循環流化床鍋爐得到了迅速地推廣，是一項具有重要實際意義的研究課題。AbstractKeywords前 言我國是世界上最大的產煤國家。在我國，煤主要是用作燃料燃燒。煤在燃燒過程中會排出大量的灰渣，粉塵，二氧化碳和氮的氧化物等污染物，嚴重影響生態環境。因此在用煤作燃料時，實現其高效，低污染的燃燒是有非常重要的意義的。近年來，我國煤炭消費占一次能源消費的比例一直保持在很高的水平上，但我國的煤炭消費狀況是：環境污染嚴重且用能效率較低。據專家

21、預測,即使到2050年，我國一次能源的供應仍將以煤炭為主，煤炭消費仍將占一次能源消費的一半以上。因此，如何高效潔凈地利用煤炭已成為我國近五十年乃至上百年能源利用過程中的關鍵問題。 循環流化床燃燒技術是20世紀70年代發展起來的清潔煤燃燒技術，是解決燃燒煤而產生的污染問題的主要方法之一。此外，循環流化床燃燒還有對不同性質的煤適應性強，適于燒低質量煤的特點。在煤含硫量高時，還可以在燃煤中加入石灰石，在燃燒中低成本地脫硫，而不必加設投資巨大的煙氣脫硫設備。在循環流化床燃燒中，燃燒溫度低，空氣分級送入，燃燒中所產生的氮的氧化物很低，煤燃燒后所余下的灰渣活性強，便于生產水泥，用來綜合利用。它是沒有廢棄物

22、的燃燒方法。由于它有這些優點，近20年來得到迅速的發展。我國在這項技術利用和發展中，在燃燒機理，設計準則，調試運行技術等方面，都積累了大量理論和運行經驗。所設計制造的這種鍋爐，已經從示范設備發展為成熟的產品。我國220T/H及以下容量的這種鍋爐已經成為成熟的產品，現在正在進行410480T/H的這種鍋爐的示范工程。國外已經在運行單機容量達300MW，若干臺200300MW的循環流化床燃燒鍋爐正在運行或建設中。我國是世界上最早進行流化床技術研究開發的國家之一，20世紀80年代就開始了循環流化床燃燒技術的研究。經過近20年的艱苦努力，開發出多種類型的，具有中國特色的循環流化床。 本設計對燃煤循環流

23、化床鍋爐的工作原理、設計方法、設計計算、流動特性和傳熱傳質特性作了簡明扼要的論述和介紹。目 錄設計說明書1 燃料和脫硫劑11.1 燃料11.2 脫硫劑12 鍋爐性能預計12.1 排放濃度22.2 碳的燃盡度23 灰平衡與灰循環倍率23.1 灰循環倍率34 脫硫工況時的物質平衡與熱平衡34.1 燃燒和脫硫的化學反應式34.2 當量灰分44.3 灰比換算54.4 當量理論空氣量64.5 燃燒和脫硫產生的煙氣量65 脫硫?qū)ρh(huán)流化床鍋爐熱效率的影響85.1 對的影響85.2 對的影響95.3 對的影響96 燃燒產物熱平衡方程式96.1 灰循環倍率96.2 爐膛有效放熱量106.3 爐膛放熱份額106

24、.4 循環灰焓增116.5 分離器熱平衡117 爐膛及EHE的傳熱系數127.1 爐膛受熱面?zhèn)鳠嶂芙?27.2 鰭片傳熱系數148 循環流化床鍋爐機組熱力計算148.1 鍋爐機組熱平衡及燃料和脫硫劑消耗量的計算148.2 爐膛熱力計算179 爐膛179.1 回料器風室壓力1810 風、煙系統1810.1 旋風分離器煙氣阻力計算1810.2 進口煙道阻力1910.3 旋風分離器本體阻力2210.4 出口煙道阻力2411 尾部受熱面2411.1 過熱器2411.2 省煤器2511.3 空氣預熱器2712 總結2813 計算結果匯總3013.1 基本數據3013.2 燃燒脫硫計算3113.3 130

25、CFB鍋爐熱力計算3613.4 結構計算4213.5 熱力計算4513.6 CFB旋風分離器煙氣阻力計算5113.7 爐膛風室壓力計算5813.8 回料器設計計算6113.9 對流受熱面設計計算6713.10 鍋爐熱平衡計算誤差校核79文獻閱讀及譯文82主要參考文獻附錄設計說明書1 燃料和脫硫劑1.1 燃料循環流化床鍋爐燃料，脫硫劑和床料的顆粒尺寸，都是重要的運行參數，直接影響燃料和脫硫劑的利用以及大氣污染物的排放濃度。與煤粉鍋爐對煤粉細度有要求一樣，循環流化床鍋爐對燃料和脫硫劑的顆粒尺寸也有一定的要求。只有達到這些要求，才能使循環流化床鍋爐運行安全，經濟和可靠。在循環流化床鍋爐中，由爐膛、分

26、離器和回料器等組成的灰循環系統，目前還沒有有效手段對床料進行在線取樣和測量。只有當鍋爐停運后，才能取得有代表性的床料樣。循環流化床鍋爐床料顆粒尺寸分布曲線，與燃料和脫硫劑顆粒分布曲線，爐膛流化速度，燃料的爆裂度和分離器對各種粒度的顆粒的分離效率等有關。在鼓泡流化床鍋爐中，為了降低飛灰含碳量和飛灰份額，曾認為在給煤中應加大粗顆粒份額，以減少固體未完全燃燒熱損失。這個觀點對循環流化床鍋爐是不適用的。循環流化床鍋爐給煤顆粒尺寸分布，不僅影響燃燒，而且影響傳熱。在鍋爐設計時，萬萬不可輕視這個問題。從燃燒技術上說，循環流化床鍋爐可以燃燒幾乎所有的燃料。相當多的燃料在試驗臺或投運機組上已經燃燒過，有著很多

27、經驗可以借鑒。若無特殊要求，新機組的設計，無需在試驗機組上實測有關數據。1.2 脫硫劑在燃燒高硫煤時，循環流化床鍋爐需要加入脫硫劑進行爐內脫硫，以便使排放濃度達到標準。用作脫硫劑的有：石灰石、石灰、白云石和含有一定量石灰或氫氧化鈣的油頁巖。從經濟角度來說，大都采用石灰石做脫硫劑。當采用白云石或含有少量碳酸鎂的石灰石做脫硫劑時，其中碳酸鎂在爐膛內煅燒成的氧化鎂量很少，通常不予考慮。2 鍋爐性能預計設計循環流化床鍋爐時，需預估各種大氣污染物的排放濃度，以體現鍋爐性能。至今為止，尚沒有合適的標準和導則可供參考。唯一可行的是，根據燃料特性，參照試驗機組的數據庫和商業機組的運行經驗，對將要設計的鍋爐性能

28、做出估算，以確定各種大氣污染物的排放濃度。對未達標的鍋爐，需采取適當措施，使其達到鍋爐大氣污染物排放標準。2.1 排放濃度 循環流化床鍋爐，在燃燒含硫煤時，二氧化硫原始排放濃度 （2-1）式中：原始排放濃度， ；- 煤的收到基硫分，%；1煤完全燃燒產生的煙氣量，2.1.2 脫硫效率 （2-2）式中：脫硫效率，%；最高允許排放濃度，；原始排放濃度，2.1.3 在相同工況下，不同的與所需的鈣硫摩爾比的關系 （2-3）式中：鈣硫摩爾比；脫硫效率，%；燃煤自脫硫能力系數；K石灰石脫硫性能系數；2.2 碳的燃盡度碳的燃盡度，也就是燃燒效率，主要與燃煤的反應性、燃燒溫度和灰循環倍率有關。在試驗機組上，由于

29、灰循環倍率很大，所以測得的燃燒效率一般要高于商業機組。3 灰平衡與灰循環倍率循環流化床鍋爐中，進入爐膛的煤燃燒成灰，一部分從爐膛底部（床）排出，稱為底灰。一部分飛出爐膛，進入分離器，其中小于切割粒徑的灰飛出分離器，進入尾部煙道，飛離鍋爐，成為飛灰；而大于切割粒徑的灰，被分離器分離下來，經回料器返回爐膛再燃燒，稱為循環灰。應當指出：由于燃燒，粒子間碰撞和磨損，以及粒子與分離器壁面之間的磨損，使大的灰粒在逐漸減小，當小于切割粒徑時，這部分循環灰又成為飛灰。由于循環灰量隨時在變化，增加了確定各部分灰的份額的難度。雖然如此，當循環流化床鍋爐運行穩定后，在某一時間段內，即灰達到平衡時，還是可以確定各部分

30、灰的份額的，并可由此計算循環灰焓和煙氣中飛灰濃度。必須指出，灰循環倍率不是認為選取的，它主要取決于分離器效率和飛灰份額。3.1 灰循環倍率 循環流化床鍋爐處于最佳燃燒工況時的灰循環倍率fFfnaahh-=1 (3-1)4 脫硫工況時的物質平衡與熱平衡在燃燒高硫煤需要加入石灰石脫硫時，爐膛內的熱量分配，除了燃料的低位發熱量外，還有石灰石煅燒成氧化鈣需要吸收熱量，而與及氧氣反應生成硫酸鈣要釋放熱量，而它們的吸熱量和放熱量并不相等。計算時需把燃料和石灰石在燃燒和脫硫時各自產生的物質和熱量，采用單位當量燃料量進行加權平均。4.1 燃燒和脫硫的化學反應式 石灰石中含量為，則所需的石灰石量 （4-1）式中

31、：與1燃料相配的入爐石灰石量，；石灰石中的含量，%；4.1.2 脫去的 （4-2）式中：脫去的容積，；脫硫率，%；4.1.3 如加入石灰石量為，即純量為，經煅燒生成，需要吸收的熱量 （4-3）式中：煅燒生成的吸熱量，；入爐的石灰石直接飛出分離器成為飛灰的份額，簡稱未利用率，有分析飛灰成分測得，若無此數據，推薦取15%；4.1.4 生成的放熱量 （4-4）式中：脫硫時生成的的放熱量，；4.1.5 可支配熱量 （4-5）式中：可支配熱量， ；4.2 當量灰分 入爐的燃料灰量 （kg/kg） （4-6）式中：燃料收到基灰分；4.2.2 入爐的石灰石直接成為飛灰的量 （4-7）式中：入爐的石灰石直接變

32、成飛灰的量；4.2.3 入爐的石灰石灰分 （4-8）式中：入爐的石灰石灰分， ；石灰石的水分，%；4.2.4 未反應的量 （4-9）4.2.5 脫硫產物的量 = （4-10）4.2.6 當量灰分 = （4-11）式中：當量灰分，%；入爐燃料灰量，；入爐的石灰石直接變成飛灰的量，；入爐的石灰石灰分，；未反應的的量，；脫硫產物的量，；與1燃料相配的入爐石灰石量，；4.3 灰比換算 飛灰份額 =1- （4-12）式中：飛灰份額，%；4.3.2 在脫硫工況時的飛灰份額= （4-13）式中：脫硫工況時的飛灰份額； 脫硫工況時底灰份額 （4-14）式中：脫硫工況時的底灰份額；4.4 當量理論空氣量 脫硫所

33、需的理論空氣量 （4-15）4.4.2 燃燒和脫硫的當量理論空氣量 （4-16）式中：當量理論空氣量，；石灰石脫硫所需要的理論空氣量，；與1燃料相配的入爐石灰石量，；4.5 燃燒和脫硫產生的煙氣量 產生體積= （4-17） 單位當量燃料量，發生燃燒和脫硫時產生的和的當量體積= (4-18)式中：的當量體積，；石灰石煅燒產生的體積，；體積減少量，；三原子氣體體積，；與1燃料相配的石灰石消耗量，； 脫硫所需空氣中的氮?dú)怏w積 （4-19）4.5.4 當量燃料產生的當量理論氮?dú)怏w積 （4-20）式中：當量理論氮?dú)怏w積，；燃料中的氮，%；當量理論空氣量，；與1燃料相配的石灰石消耗量，； 4.5.5 當量

34、理論水蒸氣體積 （4-21）式中：當量理論水蒸氣體積，；燃料中的水分，%；石灰石中的水分，%；燃料中的氫，%；4.5.6 產生的煙氣量為，得到脫硫后的排放質量濃度 （4-22）4.5.7 脫硫率 （4-23）以上各式中：計算脫硫效率，%；脫硫后的排放濃度，；原始排放濃度，；若，再從新假定，直至為止5 脫硫?qū)ρh(huán)流化床鍋爐熱效率的影響5.1 對的影響固體未完全燃燒熱損失為： （5-1）式中 固體未完全燃燒熱損失，%鍋爐可支配熱量，底灰份額； 底灰含碳量，%； 飛灰份額， 飛灰含碳量； 燃料收到基灰份，%。5.2 對的影響排煙熱損失為： （5-2）式中： 排煙熱損失，%；在相應的過量空氣系數和排煙

35、溫度狀況下的排煙焓，；冷空氣焓，5.3 對的影響底灰物理熱損失為： （5-3）式中：底灰物理熱損失，%；灰焓，；根據底灰溫度。6 燃燒產物熱平衡方程式燃燒產物熱平衡方程式是進行鍋爐熱力計算的基礎之一，循環流化床鍋爐也不例外。與煤粉燃燒鍋爐相比，循環流化床鍋爐多了一套灰循環系統。當燃料及其燃燒所需的空氣進入爐膛發生燃燒后，含碳灰粒飛出爐膛，大于分離切割粒徑的顆粒被分離器捕集，經回料器返回爐膛燃燒，而小于分離切割粒徑的顆粒飛入尾部煙道，成為鍋爐飛灰。對循環流化床鍋爐而言，大部分灰不是一、二次而是多次反復通過爐膛、分離器或外置式熱交換器(EHE)及回料器，這部分灰稱為循環灰。6.1 灰循環倍率 循環

36、灰量 (6-1) 式中：循環灰量，kg/h;6.1.2 爐膛進口循環灰焓為 (6-2)6.1.3 爐膛循環灰焓增= (6-3)式中：爐膛循環灰焓增，； 循環灰量，,見式（62） 計算燃料消耗量，；爐膛出口循環灰焓，,根據其灰溫，即爐膛出口煙溫爐膛進口循環灰焓，見式（63）6.2 爐膛有效放熱量= （6-4）式中：爐膛有效放熱量，；燃料收到基低位發熱量，；，分別為鍋爐機組可燃?xì)怏w未完全燃燒熱損失，固體未完全燃燒熱損失和灰渣物理熱損失，%；爐膛進口過量空氣系數；爐膛進口熱空氣焓，；回料器進口過量空氣系數；EHE進口過量空氣系數；冷空氣焓，；6.3 爐膛放熱份額 X1x （6-5）6.4 循環灰焓增

37、 煙氣的焓增 = （6-6）式中：分離器煙氣焓增，；爐膛出口煙焓，；分離器理論煙焓，；6.4.2 折算成1燃料的分離器循環灰焓增 （6-7）式中：分離器循環灰焓增，；6.5 分離器熱平衡 分離器放熱份額 （6-8） (6-9) (6-10)式中：分離器放熱份額；分離器煙氣焓增，；分離器循環灰焓增，；爐膛有效放熱量，,見式（6-5）分離器煙氣焓增份額；分離器循環灰焓增份額；6.5.2 爐膛出口過量空氣系數 （6-11）式中：爐膛出口過量空氣系數；爐膛進口過量空氣系數；回料器進口過量空氣系數；EHE進口過量空氣系數；7 爐膛及EHE的傳熱系數循環流化床鍋爐的灰循環倍率不僅影響燃燒，而且影響傳熱。爐

38、膛及EHE的傳熱系數是其熱力計算的關鍵數據。爐膛計算受熱面積，是由傳熱周界來確定的。根據不同的傳熱周界，會得出不同的計算受熱面積，由此測得的傳熱系數也有所不同。因此，在進行爐膛傳熱計算的計算受熱面積，由此測得的傳熱系數也有所不同。因此，在進行爐膛傳熱計算時，首先要確定其計算受熱面積。循環流化床鍋爐的灰循環倍率不僅影響燃燒，而且影響傳熱。爐膛及EHE。表7-1 爐膛各區域各種形式受熱面積折算系數名稱數值0.0751.00.5770.0437.1 爐膛受熱面?zhèn)鳠嶂芙?循環流化床輻射放熱系數 (7-1)式中：循環流化床輻射放熱系數，；斯忒藩-玻耳茲曼常數，；吸收率；床溫，；爐膛膜式水冷壁絕對溫度，；

39、7.1.2 爐膛膜式水冷壁傳熱系數 （7-2）式中：流化床密相區對水冷壁的傳熱系數，;流化床密相區對鰭片的傳熱系數，；水冷管的傳熱周界，；鰭片的傳熱周界；7.1.3 水冷管外壁溫度和管內壁溫度 (7-3) (7-4)7.1.4 流化床總放熱系數： (7-5)7.1.5 床密相區對水冷管或汽冷管的傳熱系數 （7-6）7.1.6 水冷管外壁壁溫 (7-7)7.2 鰭片傳熱系數 鰭端溫差 (7-8)7.2.2 床密相區對鰭片的傳熱系數 （7-9）8 循環流化床鍋爐機組熱力計算熱力計算是鍋爐設計中必不可少的步驟。它的目的是，設計一臺“安全、經濟、穩定”的鍋爐，或是較核一臺已投運鍋爐的可靠性和經濟性。設

40、計循環流化床鍋爐時，所作的熱力計算的程序如下：（1） 燃料燃燒及脫硫計算（2） 鍋爐機組熱平衡計算（3） 爐膛的布置及熱力計算（4） 過熱器的布置及熱力計算（5） 汽水測及煙氣測的熱平衡計算（6） 省煤器的布置及熱力計算（7） 空氣預熱器的布置及熱力計算（8） 匯總8.1 鍋爐機組熱平衡及燃料和脫硫劑消耗量的計算 排煙熱損失 （8-1）式中：在相應的過量空氣系數和排煙溫度狀況下的排煙焓，；冷空氣焓，；鍋爐可支配熱量，；表8-1 推薦值燃料（%）燃料（%）石油焦0.02次煙煤0.03無煙煤0.05褐煤0煙煤0.04木材0.028.1.2 固體未完全燃燒熱損失 (8-2)式中： 固體未完全燃燒熱損

41、失，%；底灰份額；底灰含碳量，%；飛灰份額；飛灰含碳量；8.1.3 保溫系數 (8-3)表8-2 灰焓溫度/1002003004005006007008009001000灰焓kJ/kg811692643604585606627678759848.1.4 灰渣物理熱損失 （8-4）式中：，灰渣物理熱（量）損失，%或；底灰份額；灰焓，根據灰溫，查表8-2；8.1.5 鍋爐機組熱效率 （8-5）8.1.6 鍋爐機組有效利用熱量 （8-6）式中：鍋爐機組有效利用熱量，；鍋爐機組所產生的過熱蒸汽量，通常等于鍋爐機組的最大連續蒸發量；過熱器出口焓，；鍋爐機組入口處給水焓，；鍋爐排污水流量，；飽和水焓，；8

42、.1.7 在脫硫工況時，鍋爐機組當量燃燒消耗量 （8-7）8.1.8 在脫硫工況時，計算燃料消耗量 （8-8）8.1.9 在脫硫工況時，燃料消耗量 （8-9）式中：脫硫工況時的計算燃料消耗量，；脫硫工況時的燃料消耗量，；脫硫工況時，當量燃料消耗量，； 與1燃料相配的入爐石灰石量，；8.1.10 計算石灰石消耗量 （8-10）8.1.11 石灰石消耗量 （8-11）8.1.12 計算燃料當量消耗量= （8-12）8.2 爐膛熱力計算 爐膛燃燒產物熱平衡方程式和傳熱方程式 (8-13) (8-14) 式中：1燃料燃燒產物向爐膛受熱面內工質和循環灰傳遞的熱量，；爐膛受熱面內工質的吸熱量，；表8-3

43、火焰發光性系數值火焰種類火焰種類不發光煤氣火焰0發光的煤氣火焰0.2燃燒無煙煤及貧煤0燃燒高揮發分煤0.49 爐膛任何一臺循環流化床鍋爐的安全，高效運行，與爐膛的設計和布置關系極大。循環流化床鍋爐爐膛四周為膜式水冷壁結構，它由光管和鰭片焊接而成。光管外徑常用或，光管厚度至少為。鰭片寬度厚度常用或。9.1 回料器風室壓力 （9-1）10 風、煙系統循環流化床鍋爐，與其他鍋爐一樣，大多采用平衡通風。它由送、引風系統組成，平衡點（零壓點）位于爐膛出口，運行值控制在。送、引風機所需的容量（風量和風壓），通常由設計煤種確定，并考慮一定的裕度。然后，用校核煤種對其風量進行校核，若需要，再作進一步調整。以上就是鍋爐設備的空氣動力計算，與
