BP2A∕B∕C220kV母線保護校驗標準化作業指導書

1、Q/GDW10江蘇省電力公司企業標準Q/GDW10 ZY201-01-0022011 BP-2A/B/C (220kV)母線保護校驗標準化作業指導書2011 - 05 - 16發布2011 - 05 - 23實施江蘇省電力公司發布（11）作業安全風險分析預控卡工作任務：母差保護校驗 工作票編號： 工作負責人：工作流程預控內容確認（）備注工作前作業任務是否明確核對工作票內容并履行確認手續人員分配是否合理確保每個工作面兩人以上工作調度要求執行定值單、圖紙、規程、上次校驗記錄等是否齊全檢查資料并做好記錄工作票、二次安措票填寫是否正確同現場實際核對個人防護用品佩戴及個人工器具是否符合要求檢查工器具合格

2、標簽校驗儀器是否完好、齊全，未超合格周期，儀器保護接地是否牢靠，試驗電源接線是否正確，有無漏電保護，試驗電壓在是否在設備儀器額定范圍內。檢查合格標簽及試驗標簽流變次級專用短路線或短路連接片是否足夠、完好，工作接地嚴禁斷開。萬用表檢查檢查現場二次安全措施是否正確完善安全措施同工作票、安措票核對核實一次設備是否有與本次相聯系的工作核對工作票內容工作是否已許可檢查工作票開工會是否已召開開工會錄音 工 作中二次安措是否執行檢查安措票記錄工作地點是否準確無誤，工作中監護是否到位認真執行現場安全規程及二次安措施票是否檢查并斷開母差出口及失靈啟動壓板執行安措票母差保護出口線頭及失靈啟動是否解開并逐個用絕緣布

3、包扎執行安措票檢查試驗接線是否正確第二人核對工作中插拔插件是否斷開裝置電源及做好防靜電措施使用防靜電護腕操作壓板、恢復部分安措時，是否專人監護執行安措票制度試驗時檢查母差出口回路及失靈出口回路是否確在斷開位置第二人核對工作間斷時，作業人員是否全部撤離現場核對履行確認手續工作票人數同撤離人數次日復工時，是否重新許可和核查安措有無變動重新核對安全措施工作后現場二次安全措施是否恢復到工作許可前狀態執行安措票是否核對保護定值與調度要求執行定值單一致執行安措票是否用負荷電流檢查母差電流回路正確核對定值單BP-2ABC（220kV）母線保護校驗標準化作業指導卡變電站名 運行編號 工作票號 電壓等級 設備型

4、號 生產廠家 一、校驗準備階段序號準備工作內容1危險源點分析見BP-2ABC（220kV）母線保護校驗標準化作業指導書第四項。2儀器儀表及工器具準備見BP-2ABC（220kV）母線保護校驗標準化作業指導書第四項。3數據分析、歷史資料的查閱檢查上次檢驗報告、最新定值單、竣工圖、裝置說明書是否帶齊。4開工會在現場向工作班人員詳細交待工作任務、安全措施和技術措施，一次設備運行狀態，并讓工作人員在工作票上簽名，方可開始工作。二、校驗實施階段序號內容注意事項1根據二次工作安全措施票做好安全措施在二次工作安全措施票上逐一打勾。2裝置外觀與回路檢查及清掃外觀完好無異常，接線無松動。3二次回路絕緣檢查100

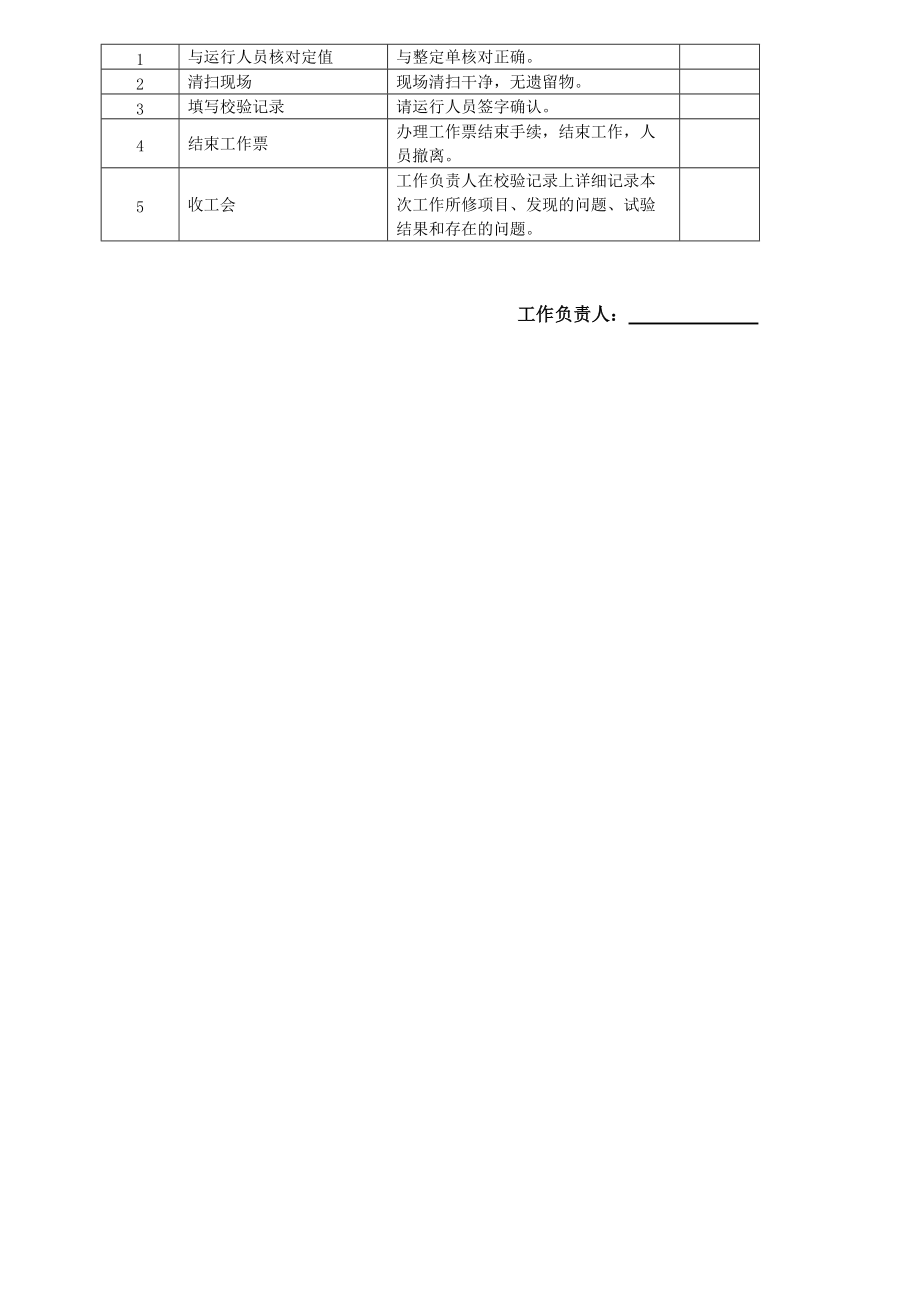

5、0V大于1兆歐。4裝置通電試驗電源正常，時鐘與GPS同步。5檢查保護版本號及檢驗碼與繼電保護整定單一致。6保護電流電壓采樣誤差小于5%。7保護定值檢驗差電流門坎值定值誤差應不大于5%。比率系數高值比率系數校驗滿足要求。比率系數低值線路及主變失靈定值定值誤差應不大于5%。母聯死區及失靈定值定值誤差應不大于5%。母聯充電定值定值誤差應不大于5%。母聯過流定值定值誤差應不大于5%。復壓閉鎖定值定值誤差應不大于5%。8保護整組聯動開關試驗保護整組聯動試驗至出口壓板。 9根據二次工作安全措施票恢復安全措施在二次工作安全措施票上逐一打勾，恢復修試前狀態。三、校驗結束階段序號內容注意事項1與運行人員核對定值

6、與整定單核對正確。2清掃現場現場清掃干凈，無遺留物。3填寫校驗記錄請運行人員簽字確認。4結束工作票辦理工作票結束手續，結束工作，人員撤離。5收工會工作負責人在校驗記錄上詳細記錄本次工作所修項目、發現的問題、試驗結果和存在的問題。 工作負責人： A附錄A （規范性附錄）報告樣式繼電保護及自動裝置試驗報告書變電站名： 試驗性質： 設備名稱： 批 準 人 審 核 人 工作負責人 工作班成員 供電公司檢修日期 年 月 日至 年 月 日BP-2A/B/C(220kV)母線保護全部定期檢驗試驗報告A.1 外觀檢查A.1.1 保護屏檢查序號內 容結果（合格/不合格）1檢查裝置的型號和參數是否與訂貨一致，其直

7、流電源的額定電壓應與現場匹配2保護裝置的端子排連接應可靠，且標號應清晰正確。檢查配線無壓接不緊、斷線短路現象3檢查插件無松動，裝置有無機械損傷， 切換開關、按鈕、鍵盤等應操作靈活、手感良好A.1.2 保護屏上壓板檢查序號內 容結 果（合格/不合格）1壓板端子接線是否符合反措要求2壓板端子接線壓接、接觸是否良好3壓板外觀檢查情況A.1.3 屏蔽接線檢查序號內 容結 果（合格/不合格）1保護引入、引出電纜必須用屏蔽電纜, 電纜的屏蔽層應兩端接地2確認裝置電流回路有且只有一點可靠接地A.1.4 空氣開關校驗（新安裝時由基建單位提供試驗報告）電壓空氣小開關、各種直流空氣小開關跳閘電流及時間測試，應在（

8、68）In下快速跳閘空開名稱技術參數（68）In跳閘時間裝置電源空開開入電源空開220kV I母交流電壓空開220kV II母交流電壓空開注：根據現場實際用到的空開，試驗并記錄。（新設備投運時）A.2 絕緣測試：1000V搖表檢查內容標 準（新安裝）標 準（定校）試驗結果交流電流回路對地大于10M大于1M交流電壓回路對地大于10M大于1M直流電壓回路對地大于10M大于1M交直流回路之間大于10M大于1M出口繼電器出口觸點之間大于10M大于1MA.3 逆變電源測試A.3.1 輸出電壓及穩壓特性測試（單位：V）裝置BP-2B母線保護裝置輸入電壓5V±15V24V瀏覽值允許范圍±

9、5V(±3%)±15V(±3%)±24V(±3%)A.3.2 正常及80Un電壓下拉合直流電源，檢查逆變電源自啟動功能a) 直流電源緩慢上升，逆變電源自啟動電壓；b) 正常電壓下拉合直流電源；c) 80電壓下拉合直流電源。A.4 母差保護裝置的通電檢查A.4.1 上電自檢檢查項目檢查結果（合格/不合格）備注保護裝置的通電自檢時鐘的檢查打印機聯機功能A.4.2 裝置信息核對BP-2B軟件版本號檢驗碼差動閉鎖管理制造廠商出廠日期出廠編號裝置額定值A(chǔ).4.3 開入量檢查A.4.3.1 隔離開關輔助接點及開關保護失靈接點輸入檢查單元號刀閘位置輸入強制輸

10、入失靈接點輸入母母母母母 聯1單元2單元3單元4單元5單元6單元7單元8單元9單元10單元*不定行A.4.3.2 保護功能投退壓板輸入檢查序號名稱檢查結果（正確/不正確）1“差動保護投入” 把手2“母聯過流保護投入”壓板3“母聯充電保護投入”壓板4“母線互聯”壓板5“失靈保護投入”把手A.5 零漂及采樣精度檢查（以額定電流5A為例，單位：電流為A，電壓為V）A.5.1 電流采樣檢查 外加值顯示值零漂0.1IN1IN2IN相位誤差母 聯Ia小于±5%Ib小于±5%Ic小于±5%1單元Ia小于±5%Ib小于±5%Ic小于±5%2單元Ia小

11、于±5%Ib小于±5%Ic小于±5%3單元Ia小于±5%Ib小于±5%Ic小于±5%4單元Ia小于±5%Ib小于±5%Ic小于±5%5單元Ia小于±5%Ib小于±5%Ic小于±5%6單元Ia小于±5%Ib小于±5%Ic小于±5%7單元Ia小于±5%Ib小于±5%Ic小于±5%8單元Ia小于±5%Ib小于±5%Ic小于±5%9單元Ia小于±5%Ib小于±5%Ic小于&#

12、177;5%*不定行Ia小于±5%Ib小于±5%Ic小于±5%A.5.2 交流電壓線性度檢查（單位：V） 外加值顯示值零漂5V57V相位誤差正母電壓Ua小于±5%Ub小于±5%Uc小于±5%付母電壓Ua小于±5%Ub小于±5%Uc小于±5%A.6 交流定值校驗A.6.1 整定單值核對整定單編號整定單和實際定值是否一致（一致/不一致）整定單上版本信息和實際是否一致（一致/不一致）實際電流互感器變比是否符合整定單要求（符合/不符合）輸入后核對關電后再開機核對A.6.2 無制動時的差動動作值校驗及開出量正確性檢

13、驗相別整定值Id(A)動作值(A)出口接點輸出對應關系檢查母A1.母聯出口接點動作對應正確B2.聯結母上的單元出口接點應關系正確C母A1.母聯出口接點動作正確B2.聯結母上的單元出口接點應關系正確CA.6.3 制動特性校驗A.6.3.1 檢驗()母差動動作時的小差比率A.6.3.1.1 母小差比率系數校驗項目相別I1(A)I2(A)Id=I2+I1(A)Ir=I2+I1(A)Kr=Id/（Ir- Id）ABCA.6.3.1.2 母小差比率系數校驗項目相別I1(A)I2(A)Id=I2+I1(A)Ir=I2+I1(A)Kr=Id/（Ir- Id）ABCA.6.3.1.3 檢驗大差的比率系數高值

14、(母聯開關合位)項目相別I1(A)I2(A)Id=I2+I1(A)Ir=I2+I1(A)Kr=Id/（Ir- Id）ABCA.6.3.1.4 驗大差的比率系數低值 (母聯開關分位)項目相別I1(A)I2(A)Id=I2+I1(A)Ir=I2+I1(A)Kr=Id/（Ir- Id）ABCA.6.3.1.5 母聯充電保護保護段整定值 (A) 動作值(A) 母聯充電保護A.6.3.1.6 母聯過流保護保護段整定值 (A) 動作值(A) 母聯相過流保護母聯零序過流保護A.6.4 母差、失靈復合電壓閉鎖定值校驗A.6.4.1 低電壓定值校驗啟動元件整定值動作值(V)差動保護低電壓正母付母失靈保護低電壓正

15、母付母A.6.4.2 負序電壓定值校驗啟動元件整定值 動作值(V) 差動保護負序電壓正母付母失靈保護負序電壓正母付母A.6.4.3 零序電壓定值校驗啟動元件整定值動作值(V) 差動保護零序電壓正母付母失靈保護零序電壓正母付母A.7 保護出口時間測試時間試驗裝置回收接點起表方法整定值實測值差動出口出口接點加電流的同時起表母失靈動作出口接點加電流的同時起表母失靈動作出口接點加電流的同時起表母聯失靈、死區動作出口接點加電流的同時起表母聯過流出口接點加電流的同時起表母聯充電出口接點加電流的同時起表電流互感器斷線閉鎖信號接點加電流的同時起表A.8 裝置告警功能A.8.1 電流互感器斷線定

16、值測試名稱整定值實測值備注TA斷線告警TA斷線閉鎖A.8.2 裝置告警信號檢查及中央信號檢查試驗項目告警信號裝置指示燈（正確/不正確）接點動作情況（正確/不正確）中央、監控信號（正確/不正確）閉鎖 保護（正確/不正確）差流持續大于TA斷線告警定值時TA斷線差流持續大于TA斷線閉鎖定值時TA斷線電壓回路單相斷線TV斷線三相失壓TV斷線隔離開關輔助接點與實際不對應開入異常A.8.3 母聯（分段）TA斷線校驗選取I母和母上各一單元加穿越性電流（兩單元TA變比一致，所加電流0.08In，電流大小相同，方向相反，所加模擬電流同相），保證大差不啟動，經200ms延時，母線強制互聯名稱整定值（A）實測值（A

17、）動作時間（200ms）母聯（分段）TA斷線校驗0.08In注：母聯TA斷線不閉鎖差動，母線保護按單母線處理。A.9 主變失靈解復壓閉鎖A.9.1 母線電壓加正常電壓，模擬各主變失靈解復壓閉鎖回路開入，“失靈開放”燈應亮，模擬主變間隔的失靈啟動接點開入，失靈應可靠動作。A.9.2 有特殊工程邏輯根據特殊邏輯調試。A.10 母線運行方式的刀閘變位修正1) 任選同一母線上變比相同的支路，加反相電流；2) 將兩者其中一條支路的刀閘位置斷開；3) 裝置發出“開入變位”和“開入異?！毙盘?，同時斷開刀閘被修正合上。名稱是否正確刀閘變位修正A.11 盤內整組試驗在直流額定電壓80%Ue下進行內部傳動試驗，交

18、流電流、電壓必需從端子排上通入試驗，并按本保護展開圖的要求，對保護直流回路上的各分支回路(包括直流保護回路、出口回路、信號回路及遙信回路)進行認真的傳動，檢查各直流回路接線的正確性(不帶斷路器傳動，所有出口壓板應全部退出)故障類型接線方式裝置面板指示燈動作情況（正確/不正確）裝置記錄情況（正確/不正確）輸出接點動作情況（正確/不正確）1母線區外故障單母運行雙母并列運行雙母解列方式2母線區內故障單母運行雙母并列運行雙母解列方式3母聯失靈故障雙母并列運行4母線死區故障雙母并列運行雙母解列方式5斷路器失靈故障啟動母差I(lǐng)母開關失靈II母開關失靈A.12 傳動開關試驗（驗證到出口接點，新安裝時具備條件要傳動開關）接線方式故障類型母上單元開關跳閘，母上單元開關不跳閘（正確/不正確）母上單元開關跳閘，母上單元開關不跳閘（正確/不正確）母聯開關跳閘（正確/不正確）雙母線并列運行模擬區內故障模擬母動作模擬母動作A.13 流變二次負載試驗（新安裝時由基建單位提供試驗報告）名稱編號ABCN結論母 聯1單元2
