SE控制器故障排除指南

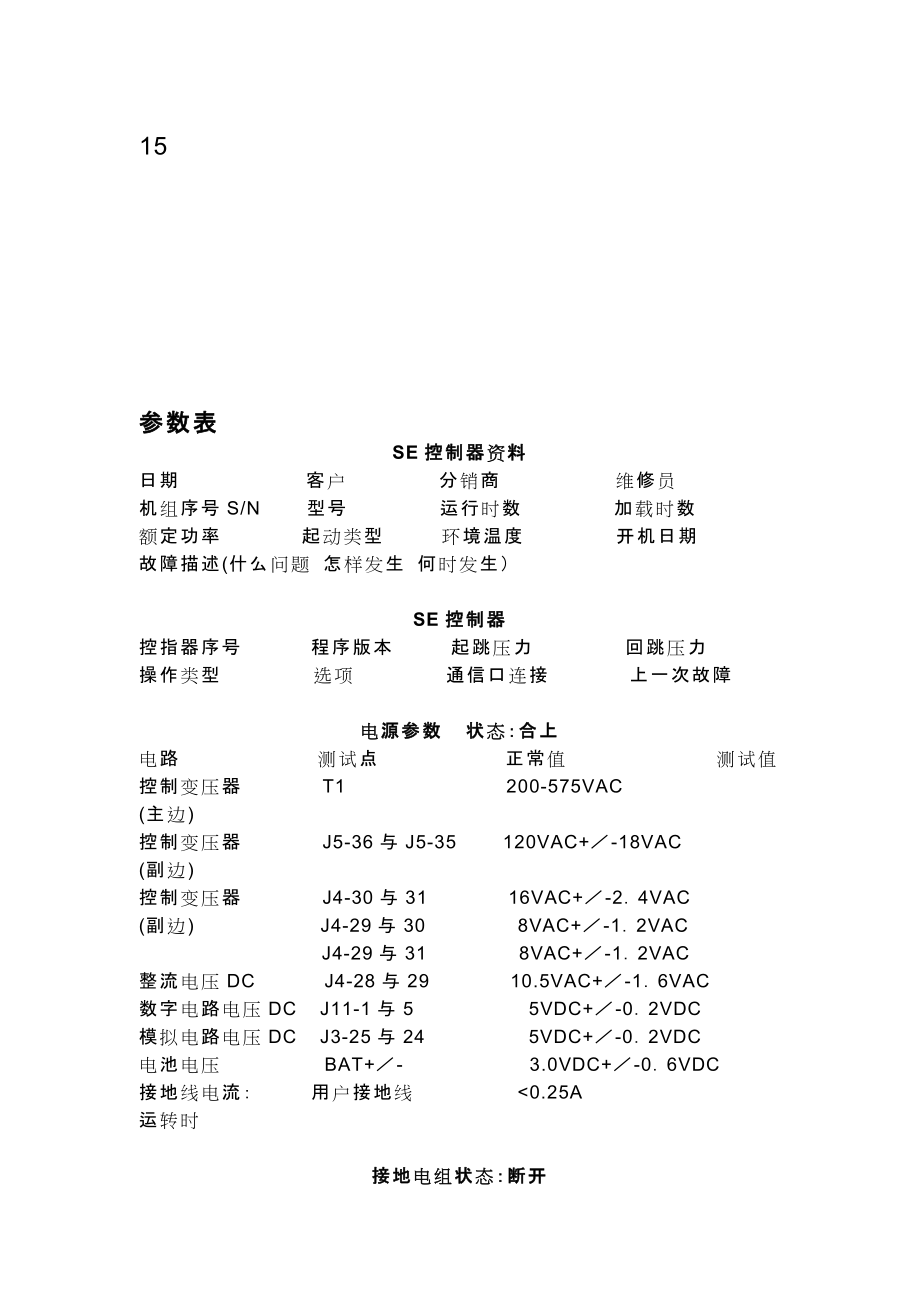

1、故障排除指南Trouble Shooting螺桿機服務部 英格索蘭空氣系統組團(中國區) 江楊南路131號 200434上海 電話: (21) 66835812 Fax: (21) 66986877目 錄一、參數表二、使用指南三、故障1停機并顯示："Ready To Start" 52控制器死機 63. 雙向可控硅壞 64分離前壓力高報警 65分離前壓力高報警 86主機排氣溫度報警 97主電機或風機過載報警 108啟動器故障報警 119無控制電源報警 1210電機轉向錯報警 1311遠程停機報警 1412遠程起動報警 15參數表SE控制器資料日期 客戶 分銷商 維修員機組序

2、號S/N 型號 運行時數 加載時數額定功率 起動類型 環境溫度 開機日期故障描述(什么問題 怎樣發生 何時發生） SE控制器控指器序號 程序版本 起跳壓力 回跳壓力操作類型 選項 通信口連接 上一次故障電源參數 狀態：合上電路 測試點 正常值 測試值控制變壓器 T1 200-575VAC(主邊)控制變壓器 J5-36與J5-35 120VAC+-18VAC(副邊)控制變壓器 J4-30與31 16VAC+-24VAC(副邊) J4-29與30 8VAC+-12VAC J4-29與31 8VAC+-12VAC整流電壓DC J4-28與29 10.5VAC+-16VAC數字電路電壓DC J11-1

3、與5 5VDC+-02VDC模擬電路電壓DC J3-25與24 5VDC+-02VDC電池電壓 BAT+- 3.0VDC+-06VDC接地線電流： 用戶接地線 <0.25A運轉時接地電組狀態：斷開電路 測試點 正常值 測試值控制器接地 l-1，接地點 0.5歐姆120VAC 1，接地點 0.5歐姆電機機座 電機底座，接地點 0.5歐姆傳感器接地 傳感器殼，接地點 0.5歐姆主機接地 主機外殼，接地點 0.5歐姆機組接地 機組底座，接地點 0.5歐姆用戶接地 中心接地，接地點 0.5歐姆 IO電阻檢查壓力傳感器： 黑線與地 <05歐姆J3與主板 綠線與地 <185十/-50歐姆

4、 白線與地 <850十-100歐姆溫度傳感器： 白線與地 <140+-50歐姆25J2與主板 IO接口： N.C. <05歐姆J1與主板 N.O. >1兆歐姆使用指南 確認控制器或壓縮機發生何稈故障 在故障這一節中，找出該故障條目 翻至相應頁，按流程圖查找故障，如果流程圖指示翻至另外條目舉例： 壓縮機顯示：“CHEAKMOTORROTATION”(檢查電機轉向)在故障這一節中，找出“CHEAKMOTORROTATlON”，提示你查13頁1.1控制器掉電 在運行過程中，掉電這種情產史時有發生。一旦失電超過0.25秒將使控制器電路復位。來自供電系統的雷電干擾也會引起這種情況

5、。失電會使接觸器線圈，繼電器和電磁閥釋放。失去電源(16VAC)的控制器使系統復位。并在顯示屏上顯示"READY TO START"。診斷 掉電可通過電網電壓記錄儀或測試儀表查出。一種比較簡便的方法是用FLUKE87電壓記錄儀。該儀表最短可測出0.1秒的電壓掉落。將該儀表接在控制變壓器的次極120ACV或16VAC上，量程置于0.1秒，測量120VAC時將表接在J5-36和J5-35之間；測16VAC時接在J5-31和J5-30之間。1.2電源電壓過低 電源電壓低于額定電壓的30%(如380VAC降低至266VAC)，電壓降低持續0.25秒以上，將引起控制器復位。當存在相不

6、平衡，缺相，波形畸變，電源傳輸不當(如變壓器容量太小)，電源引線過長或過細，都會導致該故障的發生。雷電也會導致該故障。控制器因此會使系統復位，并在顯示屏上顯示"READY TO START"。診斷 電壓過低可通過電網電壓記錄儀可測試儀表查出。一種比較簡便的方法是用FLUKE87電壓記錄儀。該儀表最短可測出0.1秒的電壓掉落。將該儀表接在控制變壓器的次極120ACV或16VAC上，量程置于0.1秒，測量120VAC時將表接在J5-36和J5-35之間；測16VAC時接在J5-31和J5-30之間。1.3接地問題 不良的接地會導致嚴重的電氣問題。電氣控制系統電壓過低或過高會引起

7、壓縮面停機，損壞電源回路，通訊出錯，甚至?xí)鹑松韨Αｋ姎庀到y(tǒng)必須有一個低電阻的接地回路。連接于壓縮面的接地線大小及安裝須符合NEC標準和當?shù)氐母郊右蟆２豢捎脤?dǎo)線管或壓縮空氣管作接地線。 按NEC標準鋼架須接地，支承金屬件須通過埋設在地底的接地線接入大地。確認接地線的粗細符合標準并接入被許可的接地線上。 在某些環境里，接地線上存在一定的電壓，這通常意味著有電流流過接地線。原因是其它設置接于同一根接地線上。變頻器和大量的開關電源會產生這種電流。一般計算機都用開關電源。這種接地電流大都由電源的諧波產和一。因為諧波難以分析和測量，一種簡便而有效的方法是縮短機組和接地點之間的距離。編織線能有效掏諧

8、波，如手頭沒有編織線，也可用搓絞線。 確保接地線遠離腐獨和潮濕區域，以免接地電阻變大。和壓縮機使用同一電源的設備須可靠接地，包托與壓縮機管路相連的設備。接口電路如遠控起動/停機，遠程起動器，順控器，順控器接口，智能控制器都應可靠接地。診斷 測量接地線電流通常用電流表。 測外部感應電流，電源處于關狀態。 用FLUKE87或相似儀表。 關掉外部電源。 將電流表置于AC檔，將表串接于接地線和機組之間。 記錄電流值。 將表置于DC，測量和記錄電流值。 正常值應為0.0A。 如果電流大于0.25A，那么肯定有問題存在。將機組和其它用電設備隔開，以確定接地電流的來源。 測外部感應電流，電源處于開狀態。 用

9、FLUKE87或相似儀表。 關掉外部電源。 將電流表置于AC檔，將表串接于接地線和機組之間。 記錄電流值。 將表置于DC，測量和記錄電流值。 正常值應為0。0A。 如果電流大于0。25A，那么肯定有問題存在。 故障原因:接線錯，接線端子潮濕，過載，控制變壓器壞，電線絕緣壞。1.4控制器16VAC電源 控制器的電源由控制變壓器的次級輸入，中間有中點電壓抽頭標志，中點與另外兩端的電壓為8VAC。16VAC電壓允許有+15%波動。16VAC電源通過J4接入控制器。經過內部的二極管CR1和CR2整流產生直流電壓10.5VDC。當直流電壓在+25%范圍內波動時，控制器能正常工作。當偏差超過+25或失電時

10、，壓縮機停機并使控制器復位。診斷: 此電壓可用FLUKE87(或相當儀表)測得。對斷斷續續的故障用記錄表(FLUKE87)較為方便。將表置于電壓檔AC并加下連接: 接至J4-30與J4-31 正常值=16VAC+2.4VAC 接至J4-29與J4-30 正常值=8VAC+1.2VAC 接至J4-28與J4-29 正常值=10.5VAC+1.6VAC 如果不能測得正常值，可能存在下列幾個原因: 電源電壓超過正常值15%。 接線錯。檢查控制變壓器的主繞組，副繞組接線是否有錯，接線是否松脫，電線是否磨損，絕緣是否損壞或潮濕。 保險絲:保險線斷(主邊或副邊)，與導線連接不良。1.5外部5VDC短路 控

11、制器提供兩組5VDC電源。數字電路電源供控制器內部電路使用，如程序存儲器和數據存儲器及微處理器等之用，同時也供給我們稱之為選項模塊的器件，該模塊通過J11與控制器相連，J11是一個五針的接插件，位于控制器的左側(從正面看)。模塊只能在斷電狀態下插上或拔下，否則會在模塊內產生一個大電流，導致模塊的損壞，同時使5V的數字電路電源下降至4.5VDC，引起控制器誤動作。接觸不良同樣會導致模塊的損壞。接觸不良有不恰當?shù)陌惭b，針腳彎，潮氣進入，接觸部位銹蝕及振動引起。診斷: 用FLUKE87(或相當儀表)測該電壓，記錄表(FLUKE87)對接觸不良故障較為有效。 斷開電源，拆下控制器背部的罩板，確定J11接插件的位置。當手持電路板時需采取防靜電措施。合上電源，將表置于直流檔測
