并行機緊耦合松耦合系統原理構成以及存儲體系結構

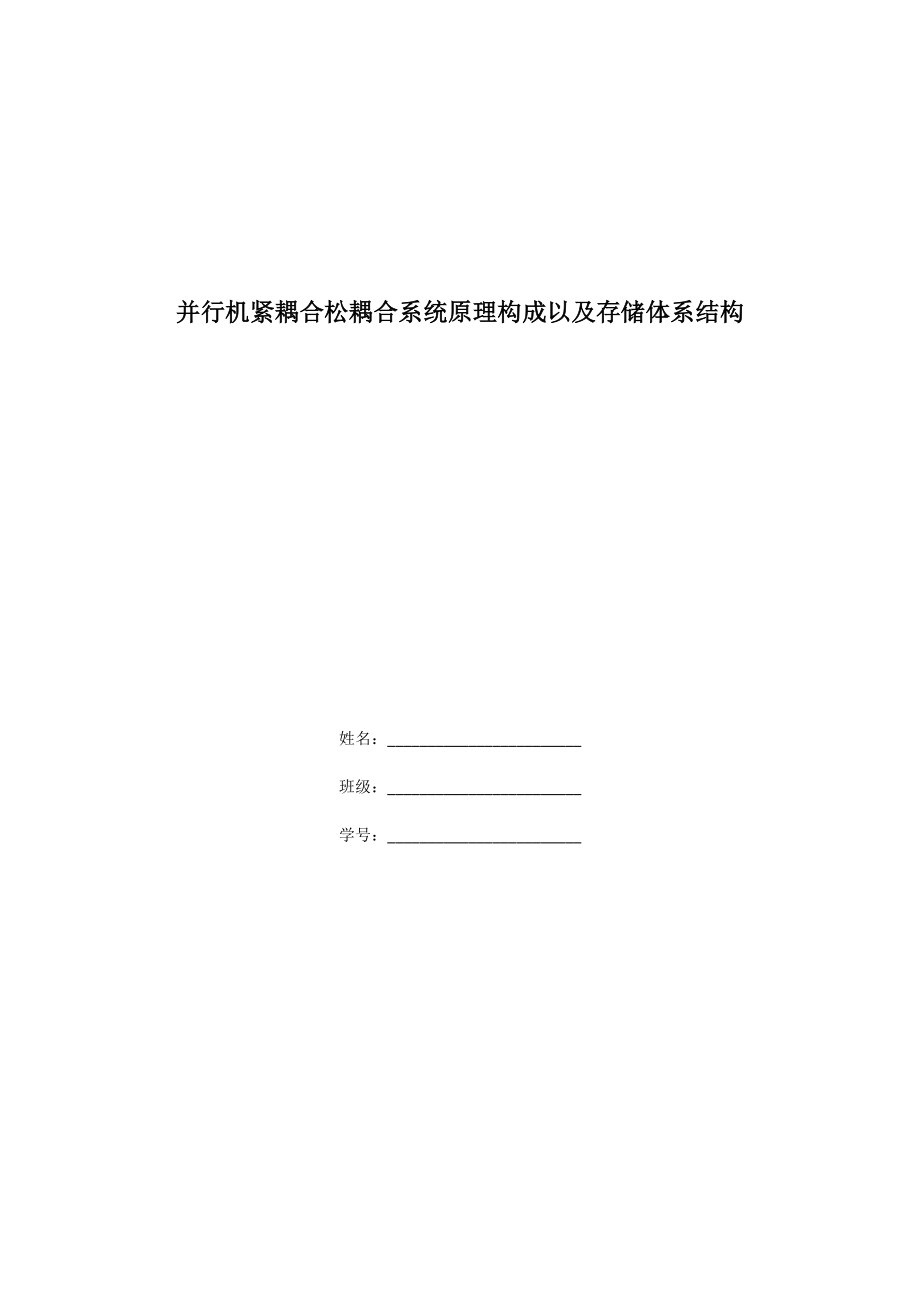

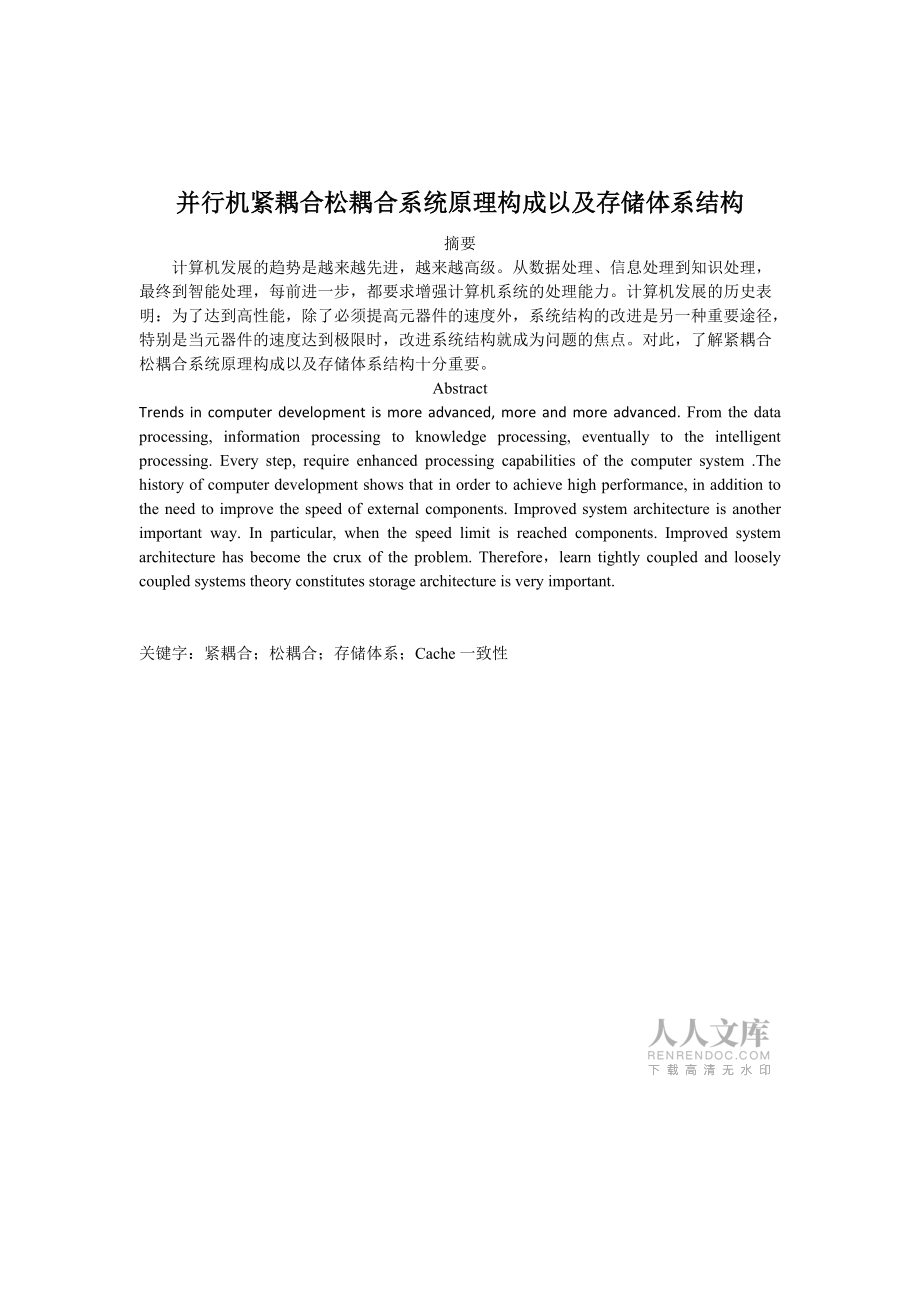

1、并行機緊耦合松耦合系統原理構成以及存儲體系結構姓名：_班級：_學號：_并行機緊耦合松耦合系統原理構成以及存儲體系結構摘要計算機發展的趨勢是越來越先進，越來越高級。從數據處理、信息處理到知識處理，最終到智能處理，每前進一步，都要求增強計算機系統的處理能力。計算機發展的歷史表明：為了達到高性能，除了必須提高元器件的速度外，系統結構的改進是另一種重要途徑，特別是當元器件的速度達到極限時，改進系統結構就成為問題的焦點。對此，了解緊耦合松耦合系統原理構成以及存儲體系結構十分重要。AbstractTrends in computer development is more advanced, more a

2、nd more advanced. From the data processing, information processing to knowledge processing, eventually to the intelligent processing. Every step, require enhanced processing capabilities of the computer system .The history of computer development shows that in order to achieve high performance, in a

3、ddition to the need to improve the speed of external components. Improved system architecture is another important way. In particular, when the speed limit is reached components. Improved system architecture has become the crux of the problem. Therefore，learn tightly coupled and loosely coupled syst

4、ems theory constitutes storage architecture is very important.關鍵字：緊耦合；松耦合；存儲體系；Cache一致性一多處理機系統多處理機系統是由多臺處理器組成的計算機系統。多處理機系統可分為兩大類：基于共享存儲的多處理機系統和基于分布式存儲的多處理機系統。前者稱為緊耦合多處理機系統，而后者稱為松耦合多處理機系統。多處理機系統也成為并行計算機系統。并行機上使用的操作系統稱為并行操作系統。并行機性能的發揮在一定程度上依賴于操作系統的支持，目前并行計算機的操作系統大都是以為單處理機系統設計的UNIX操作系統為基礎的。對于并行機來說，這并不是

5、真正的并行操作系統。并行操作系統與傳統的單機操作系統的主要區別在于前者在資源調度與管理，進程同步與通信等方面比后者具有更強的功能，因而實現起來也就更為復雜。多處理機系統是由單處理機系統演變而來的。雖然不能排除重新設計、開發并行操作系統的可能性，但是人們繼承已有軟件的愿望是不能忽視的。因此，在單機系統下運行的軟件應該能自然地、很少修改地在多機系統下運行。這是衡量一個多機系統是否成功的重要標志。二緊耦合系統2.1緊耦合（Tightly Coupled）各處理機之間通過快速總線或開關陣列相連，共享內存，整體系統由一個統一的OS管理。 通過高速總線或高速交叉開關，實現多個處理器之間的互連。系統中的所有

6、資源和進程，都由操作系統實施統一的控制和管理該類型的系統有兩種方式：（1） 多處理器共享主存儲器系統和I/O設備；（2） 將多處理器與多個存儲器分別相連，或?qū)⒅鞔鎯ζ鲃澐譃槿舾蓚€能獨立訪問存儲器模塊，每個處理器對應一個存儲器或存儲器模塊，而且每個處理器只能訪問其所對應的存儲器或存儲器模塊，以便多個處理機能同時對主存進行訪問。2.2原理構成一般所說的多處理機主要還是指的緊耦合多處理機，它是通過共享主存來實現處理機之間的通信的。系統中的各臺處理機，既可以共同執行一個任務，也可以同時執行多個任務。所有的處理機或者通過同一通道，或者通過不同的通道，共享一批處理輸入輸出設備。整個系統由一個統一的操作系統

7、來管理，各個處理機之間在作業、程序、任務、文件盒和數據連接，處理機間的數據通信速率將受限于主存的頻寬，而處理機的個數將受限于處理機-主存互聯網絡帶寬以及多臺處理機同時訪問主存所引起的沖突概率。為了減少發生訪問主存沖突，多處理機的主存都采用摸m多體交叉存取。模數m越大，發生沖突的概率越低，但必須注意解決好數據在各存儲器模塊中的定位和分配?？梢宰尭魈幚頇C自帶一個小容量的局部存儲器，存放該處理機運行進程的核心代碼和經常使用的操作系統表格，來進一步減少訪問主存的沖突。也可以讓處理機自帶高速緩沖存儲器Cache，減少訪問主存的次數。上面這些辦法通常被綜合使用，以提高系統的性能。2.3緊耦合系統的結構圖2

8、.1（a）和是兩種緊耦合多處理機系統的基本結構形式。兩種形式的主要區別是處理機是否自帶專用Cache。（a）（b）圖 2.1緊耦合多處理機系統的結構 由圖2.1可以看出，該系統由p臺處理機、m個存儲模塊和d個I/O通道組成。通過處理機-存儲器互連網絡、I/O-處理機互連網絡和中斷信號互連網絡進行互連。處理機-存儲器互連網絡實現各處理機與各存儲模塊的連接，使之經仲裁后，每個存儲模塊在一個存儲周期只能相應一臺處理機的訪存請求。為了減少多臺處理機同時訪問同一存儲模塊的沖突，存儲器模塊數m應等于或略大于處理機數p。每臺處理機自帶一個局部存儲器的方案，不僅可以減少訪問主存的信息量，降低訪問主存沖突

9、的概率，也可以減少處理機-存儲器互連網絡的使用沖突。如果同時自帶專用Cache，就可以進一步減少這類沖突。存儲器映像模塊用于控制將處理機訪問地址映像到局部存儲器、專用Cache或主存模塊。至于存儲器的每個模塊，又可以是由按流水方式工作的多個子模塊構成。2.4對稱多處理機系統和非對稱多處理機系統處理機和連接外設的I/O通道通過I/O-處理機互連網絡進行通信。能實現各處理機與各I/O通道之間完全連接的對稱型的互連網絡，盡管有很大的連接靈活性，但成本高。所以多數處理機還是采用非對稱型的互連，即連到一臺處理機的設備是不能被其他處理機直接訪問的。圖2.2就是非對稱型I/O子系統的多處理機的結構。在非對稱

10、的I/O子系統中，一旦某一處理機失效，它所連接的外設就無法被其他處理機所使用。這是對稱I/O子系統所不會發生的。然而，很多多處理機系統都是通過采用適當?shù)娜哂噙B接，在一定程度上克服了這一缺點。圖2.3就是一個采用冗余連接的非對稱子系統的例子。在此例中，處理機1發生故障時，處理機p仍可訪問IOP1。當然這是以增加一個多通路仲裁邏輯為代價的。 圖2.2 具有非對稱I/O子系統的多處理機 圖2.3采用冗余連接的非對稱I/O子系統三松耦合系統3.1松耦合（Loosely Coupled）各處理機帶有各自的存儲器、I/O設備和操作系統，通過通道或通信線路相連。每個處理機上獨立隱形OS。通過通道或通信線路，

11、來實現多臺計算機之間的互連。每臺計算機都有自己的存儲器和I/O設備，并配置了OS來管理本地資源和在本地運行的進程。每一臺計算機都能獨立地工作，必要時可通過通信線路與其它計算機交換信息，以及協調它們之間的工作。3.2原理構成在構成松耦合的多處理機系統中，每臺處理機都有一個容量較大的局部存儲器，用于存儲經常要用到的指令和數據，以減少緊耦合系統中存在的訪問主存沖突。不同處理機間或者通過通道互連來實現通信，以共享某些外部設備；或者通過消息傳送系統MTS（Message Transfer System）連接，來交換信息，這是各臺處理機可帶有自己的外部設備。消息傳送系統通常采用簡單的分時總線或環形、星形或

12、樹形拓撲結構。松耦合多處理機系統比較適合于作粗粒度的并行計算，處理的作業被分割成若干相對獨立的任務，在各個處理機上并行執行，而各任務間的信息流量較小。如果各處理機任務間交互作用很小，這種耦合很松的系統是很有效的，常?？梢园阉闯墒且粋€分布式系統。3.3松耦合系統的結構3.3.1非層次型圖3.1是一個典型的、通過消息傳送系統進行互連的松耦合非層次型多處理機系統。該系統有n個計算機模塊（或稱節點）。每個計算機模塊中有處理器CPU、局部存儲器LM（Local Memory）和一組I/O設備。此外，還有一個與消息傳送系統MTS的接口部件，即通道和仲裁開關CAS（Channel and Arbiter

13、Switch），用于對兩個或多個計算機模塊同時請求訪問MTS的某個物理段時進行仲裁。按照一定的算法，選擇其中的一個請求并延遲其他的請求，直至被選擇的請求服務完成。CAS的通道中，有一個高速通信存儲器來緩沖傳送的請求塊，該通信存儲器經MTS可被所有的處理機所訪問。MTS可以是一個單總線，讓各通信存儲器連到此時使用的單總線上。由于總線上數據傳送的速度要求不是很高，其互連網絡成本又比緊耦合的低，因而可以構成由數百臺到數千臺微處理機相連的多處理機系統。MTS也可以是一個共享的存儲器系統，此時可由一組存儲模塊和一個處理機-存儲器互連網絡來實現或由一個多端口存儲器來實現。采用多端口存儲器形式互連，開關的仲

14、裁和選擇邏輯被分布于存儲器的模塊之中。在這種松耦合多處理機系統中，處理機數目一般很小，在松耦合的處理機系統中，不同處理機上的任務之間的通訊都是通過通信存儲器進行的，而同一處理機內的各任務之間的通訊則只需經過局部存儲器即可完成。圖3.1通過消息傳送系統連接的松耦合多處理機結構3.3.2層次型常采用多級總線實現層次連接。像卡內基-梅隆大學設計的松耦合多處理機C*m，則是一個層次型總線形式的多處理機系統，其結構如圖3.2所示。所有計算機模塊通過兩級總線按層次連接。Map總線可連多達14個計算機模塊C，構成一個計算機模塊組，以加強組內各處理機間的協作，用低的通信開銷來實現數據共享。連到Map總線的Km

15、ap，是系統內各計算機模塊組間的連接器。多個模塊組間為提高可靠性，通過兩條intercluster組間總線，連接成一個完全的C*m系統，采用包交換作為通信手段。圖3.2松耦合多處理機C*m的系統結構四存儲體系結構4.1存儲器的組織由m個存儲器模塊構成的并行存儲器，存儲單元的地址是按交叉方式編址的。這種地址交叉編址方式，主要有低位交叉和高位交叉兩種。m個模塊的低位交叉編址方式如圖4.1所示，由主存物理地址的低log2m位代碼選擇模塊，高log2n位代碼選擇模塊內的單元，整個存儲器存儲單元按物理地址順序輪流地分布在各個存儲器模塊中，模塊內部順序單元的物理地址不連續，其步距為m。圖4.1m個模塊的低

16、位交叉編址m個模塊的高位交叉編址方式如圖4.2所示，由主存物理地址的高log2m位代碼選擇模塊，低log2n位代碼選擇模塊內的單元，整個存儲器存儲單元按物理地址順序從模塊0到模塊m-1依次連續分布，且模塊內部順序單元的物理地址也是順序的。圖4.2m個模塊的高位交叉編址集中式共享存儲器此存儲器的三個特點：（1）處理器數量不大從而所有處理器可共享一個集中式存儲器，處理器和存儲器通過總線互連。（2）采用大容量Cache可使采用單一總線和單一存儲器滿足數目不多處理器對存儲器的要求。（3）每一處理器訪問存儲器的時間是相等的。4.2.2分布式共享存儲器此存儲器特點：（1）存儲器分布于各節點中，所有節點通過

17、網絡互連。（2）訪問可以是本地的，也可以是遠程的；可以不支持Cache一致性協議，規定共享數據不進入Cache，僅私有數據才保存在cache中。4.3Cache的一致性問題產生Cache不一致性問題的原因Cache是容量較小、速度較快的存儲器，Cache中存放經常使用的信息，在多處理機系統中，每個處理機都有自己專用的Cache，處理機每次訪問存儲器是，首先查看Cache中是否有要訪問的信息。程序在剛開始時，Cache中是沒有任何信息的，當處理機從主存中取來指令或數據的同時，把指令或數據附近的內容以塊為單位取來，放到Cache中，這樣以后的訪問就有可能從Cache中直接取到所需的信息。產生多處理

18、機Cache不一致性問題的原因在多處理機系統中，當一個處理機訪問存儲器時，首先檢查要訪問的數據在cache中是否已經存在，如果存在，則不需要訪問共享存儲器，若一個處理機向存儲器寫數據時采用“寫回”策略，存儲器中仍保留過時的內容，這時另外一個處理機從存儲器相應單元讀到的將是不正確的內容，即使是采用“寫透”策略，仍會出現問題。這就是多處理機系統最有名的Cache一致性問題。歸納起來，多處理機系統產生Cache不一致問題的原因有三個方面：共享可寫數據引起的不一致、進程遷移引起的Cache不一致和I/O傳輸引起的不一致，對于進程遷移引起的Cache不一致，可以通過禁止進程遷移的方法來解決，也可以在進程

19、掛機時，靠硬件的方法將Cache中該進程改寫過的信息塊強制寫回主存相應位置來解決，對于I/O操作引起的不一致，一種直接的方法是將I/O處理機與各個專用Cache直接相連，形成主處理機與I/O處理機共享Cache的結構，于是只要解決了各Cache之間，以及Cache與主存器之間的數據一致性，就可保證I/O操作的一致性。4.4解決多處理機Cache不一致性問題的策略解決多處理機Cache不一致性問題主要有兩種辦法：監聽Cache協議和基于Cache目錄的協議。監聽Cache協議監聽Cache協議，即各處理機的每次寫操作都是公開發布，為所有的處理機知道，那么各處理機就根據監聽的信息對自身的數據采取保

20、持一致的措施，采用監聽Cache協議，當某個Cache中的內容被改寫后，可以有兩個方法避免出現遠程Cache內容不一致，第一種方法是使所有遠程Cache中相同數據塊“作廢”，是全部Cache中該數據塊只有一個有效，簡稱寫作廢策略，另一種方法是改寫時，凡存有該數據塊的遠程Cache也進行同樣的改寫，使它們的內容同時“更新”，結果在全部Cache中可能有多個有效的數據塊，簡稱寫更新策略。如果采用寫更新方式，每當某個Cache中的內容被改寫后，就必須將改寫的內容送到所有的遠程Cache中，在總線方式組織的系統中，將會大大地增加總線的負擔，所以一般的應用系統很少使用寫更新策略。在采用寫作廢策略的系統中

21、，為了表示Cache中每個數據塊當前的狀態，必須安排一些標志位說明該數據是有效或無效，有時可能需要兩個標志位，除說明本地的數據塊狀態外，還需要表明與系統中對應數據塊之間的某種關系。基于Cache目錄的協議基于Cache目錄的協議，就是當某個處理機的寫操作無法為其他的處理機知道時，通過修改目錄間接地向其他處理機報告，以便其他處理機采取措施，目錄協議的思想是非常簡單的，即將所有使用某一數據塊的處理機登記在冊，每次變動前都要查目錄，變動后則修改目錄，根據目錄存儲方法的不同可以將基于Cache目錄的協議分為集中式目錄協議和分布式目錄協議。4.集中式目錄協議集中式目錄協議是指在主存儲器中只用一個目錄來標

22、志數據塊在各個處理機Cache中存儲的情況。集中式目錄協議有幾種方案，其中全映射方案就是采用一個集中式存儲的目錄，每個數據塊都在目錄中建立一個項，目錄項中設有與系統處理機個數相同的“存在位”，每個處理機一位，如果該數據塊存在于某處理機的Cache中，相應位就置1，反之就置0，此外，在每一項中還設置了一個重寫位，如果該位為1，表示該數據塊的內容已經被改寫過，此時存在位中只能有一位為1，即改寫此數據塊的那個處理機擁有該塊與目錄表相對應，每個Cache中也為每個數據塊安排兩個控制信息位，一個是有效位（V），表示該數據的有效或無效，只有當V=1時，該數據塊才可用的，另外一位稱為專用位（P），如P=1，

23、處理機可以直接向該數據塊執行寫操作，實際上這時的Cache是數據塊唯一正確的Cache拷貝，反之，當P=0時，不允許直接寫入。如圖4.4.1所示，全映射目錄協議中各標志位的情況。圖全映射目錄協議分布式目錄協議分布式目錄協議又稱為鏈表式目錄協議，該協議將目錄分散配置到各Cache中，用鏈表將有關的Cache連接在一起，每個數據塊建立一個數據鏈表，每個鏈表中只包含擁有該數據塊的Cache。于是，存儲器中的每個數據塊都只有一個指針，指向使用這個數據塊的頭節點，頭結點再指向下一個擁有此數據塊的Cache，直到最后一個結點，鏈表可以是單向也可以是雙向，單向鏈表只是一個指針，雙向鏈表則需要前項指針和后項指

24、針。如圖所示是分布式目錄協議所用雙向鏈表示意圖。圖分布式目錄協議所用雙向鏈表五總結多處理機系統按其耦合方式分為緊耦合和松耦合兩種不同的系統結構。耦合系統是指通過電信號連接在一起的系統，或者說是一個共享硬件資源的系統。緊耦合多處理機系統是通過一個共享的高速主存來實現處理機之間的聯系的，松耦合多處理機系統是通過機間通信來實現處理機間聯系的。松耦合多處理機也稱為分布式存儲器多處理機系統。緊耦合多處理機系統，各處理機與主存之間通過互連網絡連接，處理機間的數據通信速率受限于主存的頻寬，而處理機的個數受限于處理機-主存互連網絡帶寬以及多個處理機同時訪問主存所引起沖突的概率。為減少訪問存沖突，多處理機的主存

25、宜采用多體交叉存取。松耦合多處理機系統，沒有共享的高速主存，處理機數可以很多，但是要求任務之間的交互作用小，在這種情況先，可以把松耦合多處理機系統看成是一個分布式計算機系統。設置Cache的目的就是為了提高存儲系統的速度，使之盡可能小地影響CPU的運行速度。在多處理機系統中，保持Cache內容與主存內容一致性，使多個處理機并行協調完成一個復雜問題的計算，使并行處理機系統展現出在性能價格比、可靠性、可擴展型的優勢。參考文獻1徐甲同. 高級操作系統M. 西安：西安電子科技大學出版社，19982趙慶敏，李偉平. 多處理機系統分析J. 微計算機應用 2005，26(01)：115-117.3Abraham Silberschatz /Peter Baer Galvin /Greg Gagne著，鄭扣根 譯 操作系統概念M. 高等教育出版社，2010.14李亞民. 計算機組成與系統結構M. 清華大學出版社， 20005徐甲同，李學干. 并行處理技術M. 西安電子科技大學出版社，19996趙敬 操作系統M. 中國鐵道出版社，20097傅麒麟，徐勇. 現代計算機體系結構M. 北京希望電子工業出版社，20028陳國良. 并行計算機體系結構M. 高等教育出版社，20029鄭緯民. 計算機系統結構M. 清華大學出版社，199810AnderwS.Tanenbaum,陳向群，馬洪兵
