減小疊合樓板厚度偏差

1、.遼寧省工程建設優秀QC小組申報材料 申報單位：中冶東北建設（沈陽）工程技術有限公司 成果名稱：減小疊合樓板厚度偏差 申報日期：2015年12月18日減小疊合樓板厚度偏差中冶東北建設（沈陽）工程技術有限公司汪家馨城二期項目QC小組一 、 概況1.1 工程概況汪家馨城二期位于沈陽市渾南區金楓街，由中冶東北建設（沈陽）工程技術有限公司承建，工程結構主體為框剪結構，由住宅23層（6棟）、住宅18層（3棟）、住宅15層（1棟）、住宅14層（1棟）、住宅10層（1棟）、商業網點2層（3棟）和社區服務用房2層組成，總建筑面積14萬平。施工日期為2015年3月1日開工，2016年12月4日竣工，1.2 施工

2、概況項目建筑結構樓板由疊合樓板代替現澆樓板，疊合樓板面積為90000m2，盡管我們對疊合樓板生產企業和疊合樓板施工企業進行考察學習，已經初步掌握施工疊合樓板施工工藝，但是由于工期緊，疊合樓板施工面積大，數量多的施工不利條件，其樓板厚度質量仍是施工質量控制重點。二、 選題理由2.1 根據國家標準混凝土結構工程施工質量驗收規范GB50204-2002中對于疊合樓板厚度允許偏差±5的要求規定。2.2 住宅樓板厚度一直都是質量控制的重點，隨之施工技術水平的提高，結構厚度尺寸的要求越來越高，如何在施工中控制好建筑結構疊合板尺寸使我們面臨的新課題。2.3 為業主交付放心樓的要求。2.4 減小疊合

3、樓板厚度偏差?？偵?，經過項目部的積極討論，決定組織名為減小疊合樓板厚度偏差的QC小組，小組課題為減小疊合樓板厚度偏差。三、 小組概況3.1 小組概況汪家馨城二期項目部減小疊合樓板厚度偏差QC小組成立于2015年4月1日，有小組成員8人，組長由技術總工組長，質量總監和項目經理任副組長，組員由施工多年的技術人員和現場質量控制人員組成。本小組多人曾參加我公司QC小組活動，有較豐富的QC活動經驗和完成質量控制的實際經驗，本小組基本人員情況及人員簡介如下：QC小組概況小組名稱中冶東北建設（沈陽）工程技術有限公司汪家馨城二期項目QC小組課題名稱減小疊合樓板厚度偏差小組成立日期2015年4月1日小組類型現場

4、型小組注冊編號JGQC-1503活動日期2015年4月1日-2015年6月30日課題注冊編號JGQC-1503-01小組成員8人QC教育時間平均22.5課時活動頻率4次月循環次數2次出勤率98成員平均年齡29歲制表人：王國瑞 制表時間2015年4月1日3.2 小組簡介QC小組成員簡介序號姓名性別年齡學歷職稱職務組內分工 QC教育時間QC成績1蔣春勇男34本科工程師技術總工組員22.5優秀2王國瑞男34本科工程師質量總監副組長22.5優秀3代強男30本科工程師項目經理副組長22.5優秀4高爍男26本科工程師質量工程師組員22.5優秀5滕佳女26本科工程師測量工程師組員22.5優秀6秦崢媛女26本

5、科工程師測量工程師組員22.5優秀7梁兵男28本科工程師測量工程師組員22.5優秀8周嗣延男30本科工程師技術工程師組員22.5優秀制表：蔣春勇 制表時間：2015年4月1日QC小組與施工單位進行課題立項探討四、 現狀調查為取得減小疊合板厚度偏差的改進方式和現狀，2015年4月1日我們組織QC小組對一層的疊合樓板厚度偏差進行全面檢查，本次共檢查了20個房間40塊澆筑完的疊合樓板，每房間選擇5個點，共設定100個檢測點，主控項目3個項目全部合格，包括插筋和預留洞位置規格、外觀構件質量無明顯缺陷和無影響結構和性能一般項目。共發現不合格3項，包括疊合板厚度10處，表面平整度12處，翹曲4處，疊合板厚

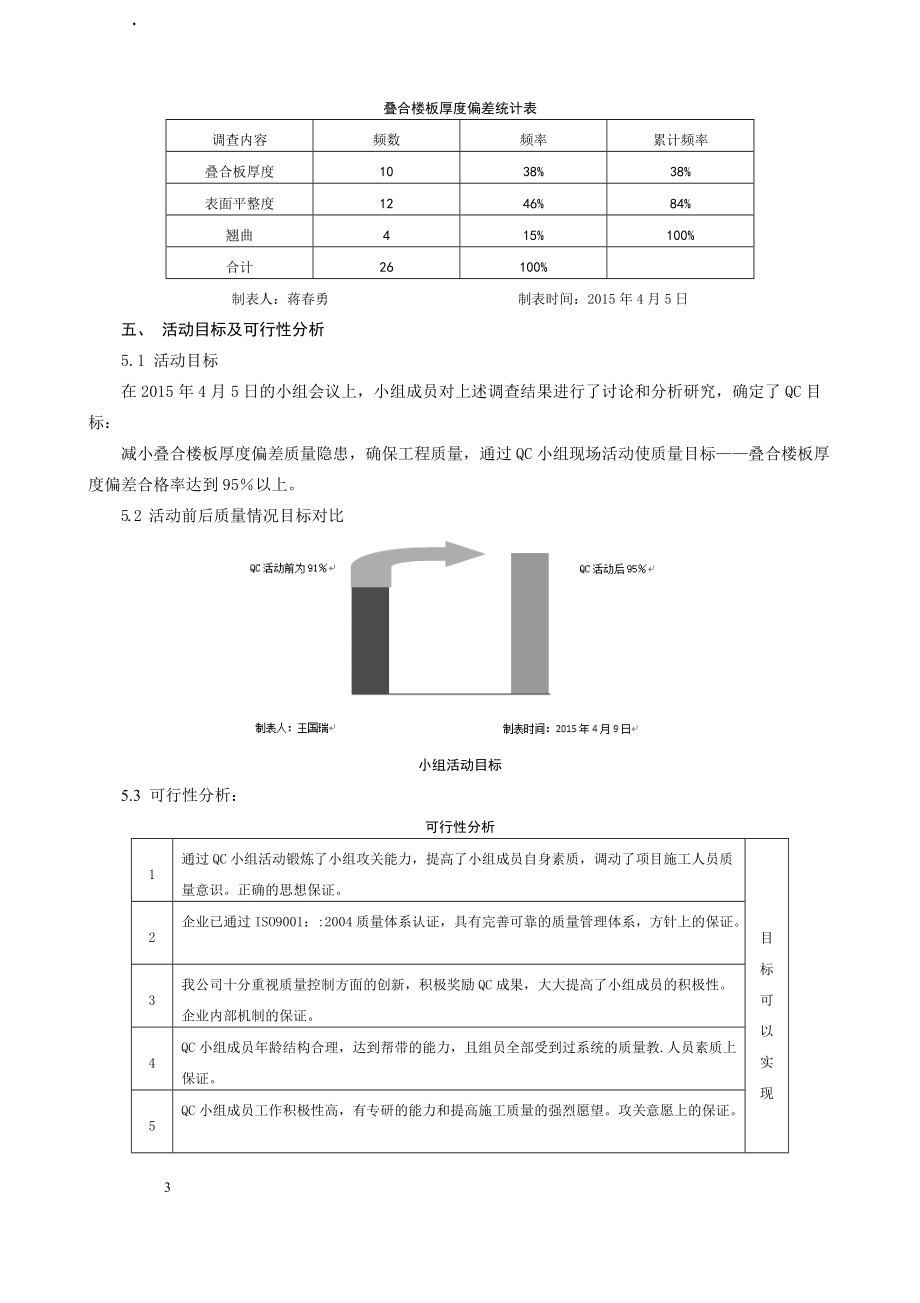

6、度合格率90，表面平整度合格率為88. 翹曲合格率為96.平均合格率為91%，上述問題中疊合板厚度和表面平整度為10和12，為質量問題主要方向。疊合樓板厚度偏差統計表調查內容頻數頻率累計頻率疊合板厚度1038%38%表面平整度1246%84%翹曲415%100%合計26100%制表人：蔣春勇 制表時間：2015年4月5日五、 活動目標及可行性分析5.1 活動目標在2015年4月5日的小組會議上，小組成員對上述調查結果進行了討論和分析研究，確定了QC目標： 減小疊合樓板厚度偏差質量隱患，確保工程質量，通過QC小組現場活動使質量目標疊合樓板厚度偏差合格率達到95以上。5.2 活動前后質量情況目標對

7、比小組活動目標5.3 可行性分析：可行性分析1通過QC小組活動鍛煉了小組攻關能力，提高了小組成員自身素質，調動了項目施工人員質量意識。正確的思想保證。目標可以實現2企業已通過ISO9001：:2004質量體系認證，具有完善可靠的質量管理體系，方針上的保證。3我公司十分重視質量控制方面的創新，積極獎勵QC成果，大大提高了小組成員的積極性。企業內部機制的保證。4QC小組成員年齡結構合理，達到幫帶的能力，且組員全部受到過系統的質量教.人員素質上保證。5QC小組成員工作積極性高，有專研的能力和提高施工質量的強烈愿望。攻關意愿上的保證。6先進的質量檢查儀器對疊合樓板厚度偏差檢查與控制至關重要，增加了檢測

8、數據的可靠度和可信度。測量儀器上的保證。制表人：高爍 制表時間：2015年4月10日六、 活動情況6.1 因果分析、要因確認（2015年4月9日-10日）目標確定后，在2015年4月10日舉行的QC小組會上我們上述結果進行統計分析，對2015年4月1日的檢查結果進行要因分析結果如下：要因分析序號因素分析要因確認確認方法確認人 時間確認要因1施工交底不明確施工技術人員已經交底和由詳細交底記錄調查分析蔣春勇非要因2015年4月10日2初級工人，質量意識差。技術人員已經將操作規程進行書面交底調查分析王國瑞非要因2015年4月10日3樓板標高控制時工人收面未拉線或拉線覆蓋面不夠現場檢查工人未嚴格執行操

9、作規程，有為拉線現象現場驗證高爍要因2015年4月10日4特殊部位鋼筋疊加未做處理交接檢未嚴格執行，各工種交接不及時，不到位現場驗證滕佳要因2015年4月10日5混凝土收面不平或特殊部位未收面工人在施工時責任心不強或?qū)|(zhì)量要求不嚴現場驗證秦崢媛要因2015年4月10日7模板支撐體系不穩或澆搗混凝土模板下沉現場檢查未發現支模體系不穩及模板下沉現象現場驗證代強非要因2015年4月10日8儀器操作不熟或儀器未校驗現場操作儀器者為熟練工人且儀器已經檢驗調查分析梁兵非要因2015年4月10日制表人：代強 制表時間：2015年4月11日七、 制定對策（2015年4月11日4月20日）7.1 2015年4月

10、12日召開QC小組會議，針對影響疊合樓板級差質量的主要原因，我們?nèi)翰呷毫?，制定了相?yīng)的對策，并落實專人負責實施。序號項目要因?qū)Σ吣繕?biāo)完成時間影響疊合樓板厚度級差樓板標高控制時工人收面未拉線或拉線覆蓋面不夠現場管理人員旁站管理，利用膠帶在柱筋上形成標高控制線，在澆筑混凝土過程中采用柱間筋標示，并拉細鋼絲進行找平，采用自制樓板厚度卡尺，在混凝土澆筑過程中隨時控制標高確保澆筑完成后疊合樓板質量合格率達到95%以上2015.4.18特殊部位鋼筋疊加未做處理加強現場交接檢流程管理，成立交接檢小組確保各工序開展順利，交接檢及時，質量體系運行正常2015.4.18混凝土收面不平或特殊部位未收面采取有針對性的

11、收面方法，特殊部位采用人工收面特殊部位和普通板面同時施工同時驗收2015.4.18制表人：秦崢媛 制表時間：2015年4月20日八、 對策實施8.1針對質量管理制度不健全、工人質量意識差、生產檢查不力、特殊部位鋼筋疊加未處理、交接檢執行不到位、未能有效的執行全程監控，采取方案如下：8.1.1.制定詳細的質量管理細則，交接檢制度和質量獎懲制度，項目部召集各分包隊伍進行強化學習。8.1.2.在開展QC質量活動前，向各專業人士進行征求意見。8.1.3.在施工過程中成立檢查小組，檢查疊合樓板標高偏差，混凝土收面情況。通過實施上述QC活動，質量交接檢及時到位，檢查小組情況正常。8.2針對樓板標高控制時工

12、人收面未拉線或拉線覆蓋面不夠、混凝土收面不平或特殊部位未收面，采取方案如下：8.2.1.采用水準儀在澆筑混凝土鋼筋板面上鋼筋柱筋上用膠帶標示標高控制點，并交代施工人員予以保護。8.2.2.在澆筑找平過程中，先采用常規刮尺予以刮平，然后利用鋼筋柱上膠帶標示拉細鋼絲進行精確找平，現場測量工程師隨時進行板面標高測量。8.2.3.在無鋼筋柱位置，采用自制樓板厚度卡尺，在混凝土澆筑過程中隨時控制標高。九、 檢查階段（2015年4月21日4月30日）對策實施后QC小組于2015年4月20日對已完成的二層疊合樓板進行第一次天花級差質量檢查，本次共檢查了20個房間40塊澆筑完的疊合樓板，每房間選擇5個點，共設

13、定100個檢測點，主控項目3個項目全部合格，包括插筋和預留洞位置規格、外觀構件質量無明顯缺陷和無影響結構和性能一般項目。共發現不合格4項，包括疊合板厚度5處，表面平整度4處，翹曲4處，疊合板厚度合格率96，表面平整度合格率為95. 翹曲合格率為96.平均合格率為96%，通過上述對策實施，我們已經將疊合樓板厚度偏差控制在預想范圍內。質量檢查結果表序號項目測量點誤差點不合格率合格率1疊合板厚度100個5處5952表面平整度100個4處4963翹曲100個4處496制表人：梁兵 制表時間：2015年4月22日十、 總結階段（2015年6月25日-6月30日）10.1 達到我們的質量預定值通過QC小組

14、活動，疊合樓板厚度偏差得到了控制，其合格率由最初的91%上升到96%，超過我們的設定質量值95%，質量控制效果非常明顯。10.2 在2015年6月27日召開的QC小組總結會上，我們認真總結了QC活動的主要業績和施工中發現的不足，特別強調要鞏固我們?nèi)〉玫臉I(yè)績，切實運用到以后工作中把后期工程質量控制好。10.3 通過QC活動的過程，疊合樓板水平級差質量有明顯的提高，提高了5個百分點，達到了我們預定的質量控制目標。同時通過此次活動，不僅提高了疊合樓板水平級差的質量還鍛煉了QC小組成員的公關能力，同時提高全組人員的綜合素質，為公司發展做出了貢獻，為此此次QC活動圓滿完成。十七、 產生的效益17.1 生

15、產的效益：通過加強疊合樓板水平級差的管理的技術要求，不僅提高了工程質量，節約了勞動成本，避免了因為疊合樓板厚度偏差問題造成的返工。通過項目部測算，此次QC活動，我項目部負責的汪家馨城二期項目疊合樓板驗收一次通過，避免了二次維修、返工的人工費、材料費和管理費，共節約達到4萬元。成本內容測算活動后節約細石混凝土找平層0.002立平方米汪家馨城疊合板面積共90000平，活動后節約細石混凝土找平層0.002立平方米，預計找平層30000平，共節約60立細石混凝土，細石混凝土300元立，共計1.8萬元，人工費+管理費用2.2萬元，共計4萬元。制表人：周嗣延 制表時間：2015年6月27日17.2 技術效

16、益：通過本次QC小組活動，疊合樓板水平級差質量合格率達到95，消除了質量隱患，提高了工人的技術水平。17.3 其他效益：鍛煉了施工管理人員的業務素質，提高了項目部整體管理水平，增強了企業的競爭了，供公司持續發展提供動力。十八、 鞏固措施2015年6月28日我們對繼續施工的樓層進行了鞏固檢查，本次共檢查了20個房間40塊澆筑完的疊合樓板，每房間選擇5個點，共設定100個檢測點，主控項目3個項目全部合格，包括插筋和預留洞位置規格、外觀構件質量無明顯缺陷和無影響結構和性能一般項目。疊合板厚度合格率、表面平整度合格率為、 翹曲合格率的平均合格率應為96%，質量保持效果明顯。從上述結果可以看出，疊合樓板厚度偏差得到了解決，而且我們通過疊合樓板厚度偏差的控制也使QC成果得到鞏固。我們采取的措施是，施工中全面貫徹質量管理制度，嚴格過程把控，用活動得出的“要因?qū)Σ摺崩^續實施到后期施工中，將質量偏差控制在萌芽中，杜絕質量事故。堅持在
