高速鐵路靜態驗收技術規范

1、高速鐵路靜態驗收技術規范1、 靜態驗收前需要提供的資料 施工文件：工程日志，設備、材料出廠合格證、進廠試驗資料、流向、施工記錄、檢驗批、分項工程、分部工程、單位工程質量評定記錄、自檢自驗記錄、設計變更執行記錄等；2、 靜態驗收的內容包括內業檢查和外業檢查兩部分。內業檢查應對內業資料的完整性、全面性進行檢查、并對有關內業資料進行重點抽查；外業檢查應包括觀感質量檢查、主要功能和實體質量抽查等，并符合相應專業標準的要求。靜態驗收主要功能和實體質量抽查的項目、數量應有可操作性，應根據內業檢查的觀感質量的結果確定；3、 通信工程靜態驗收應具備下列條件：1、光、電纜接續完畢，檢查合格；2、設備安裝、調試完

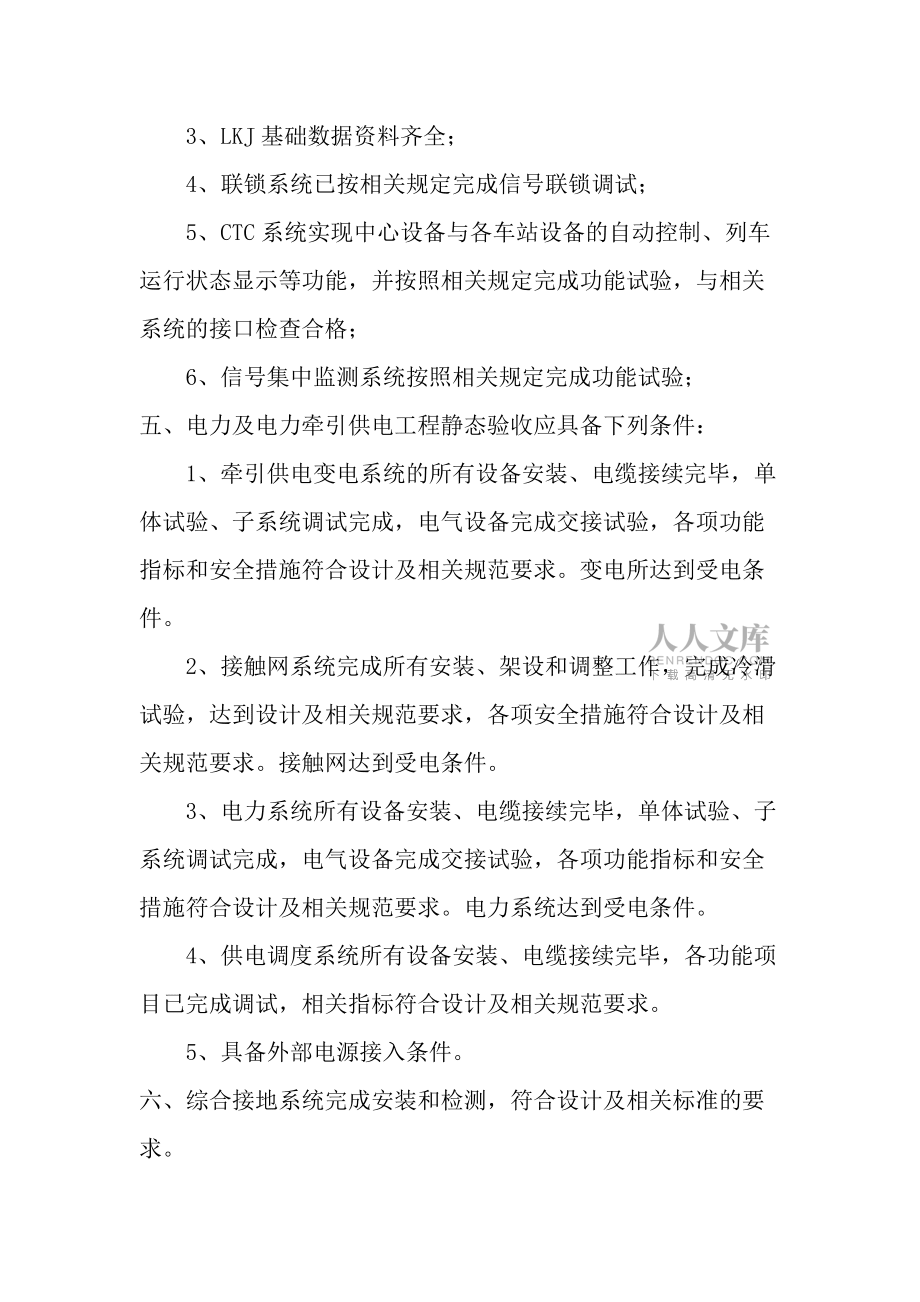

2、成、檢查合格，設備運行正常；3、通信工程各子系統通過測試，檢查合格，系統運行正常；4、全線電磁環境清頻工作完成。四、信號工程靜態驗收應具備下列條件：1、軌道電路碼序測試完成，載頻、碼序和信號顯示正確；2、列控中心、RBC、LEU、應答器、ATO地面設備及安全信息網絡設備按照相關規定完成單體調試、導通試驗（含列控數據）等，并與相關系統的接口檢查合格；3、LKJ基礎數據資料齊全；4、聯鎖系統已按相關規定完成信號聯鎖調試；5、CTC系統實現中心設備與各車站設備的自動控制、列車運行狀態顯示等功能，并按照相關規定完成功能試驗，與相關系統的接口檢查合格；6、信號集中監測系統按照相關規定完成功能試驗；五、電

3、力及電力牽引供電工程靜態驗收應具備下列條件：1、牽引供電變電系統的所有設備安裝、電纜接續完畢，單體試驗、子系統調試完成，電氣設備完成交接試驗，各項功能指標和安全措施符合設計及相關規范要求。變電所達到受電條件。2、接觸網系統完成所有安裝、架設和調整工作，完成冷滑試驗，達到設計及相關規范要求，各項安全措施符合設計及相關規范要求。接觸網達到受電條件。3、電力系統所有設備安裝、電纜接續完畢，單體試驗、子系統調試完成，電氣設備完成交接試驗，各項功能指標和安全措施符合設計及相關規范要求。電力系統達到受電條件。4、供電調度系統所有設備安裝、電纜接續完畢，各功能項目已完成調試，相關指標符合設計及相關規范要求。

4、5、具備外部電源接入條件。六、綜合接地系統完成安裝和檢測，符合設計及相關標準的要求。七、自然災害及異物侵線監測系統工程靜態驗收應具備下列條件：1、電纜接續完畢，設備安裝、單體試驗完成，檢查合格；2、風監測子系統、雨監測子系統、雪深監測子系統、異物侵限監測子系統、地震監測子系統等系統及網格調試完成，檢查合格，系統正常運行；3、各子系統與相關系統的接口檢查合格。八、各專業接口靜態驗收應具備下列條件：1、各專業的供電已符合設計要求；2、各專業靜態驗收合格、系統設備已正常工作，系統設備的各項指標和功能滿足設計要求和相關技術標準的規定；3、接口關系正確，匹配關系良好，滿足相關專業之間的技術要求并符合有關

5、技術標準的規定；4、設備房屋環境、機房空調達到技術要求，通信通道具備并滿足技術條件；5、各所亭、基站、中繼站等通行道路基本建成，具備搶修車輛安全通行條件。九、靜態驗收記錄及附表，主要包括：1、工程靜態驗收內業資料檢查記錄；2、工程靜態驗收內業資料重點項目檢查記錄；3、專業工程靜態驗收觀感質量檢查記錄；4、專業工程靜態靜態驗收主要功能和實體質量抽查記錄；5、高速鐵路靜態驗收問題庫記錄表6、高速鐵路靜態驗收問題及整改情況匯總表（表1）7、高速鐵路靜態驗收相關數據和試驗報告。（表2）高速鐵路靜態驗收問題記錄庫（表1）序號檢查情況影像文件名檢查人整改建議備注檢查日期地點問題描述運營單位： 建設單位：

6、設計單位： 監理單位： 咨詢單位： 注：根據存在問題的影響程度，影響聯調聯試及危及行車安全的問題為A類問題，其他不影響聯調聯試及行車安全的問題為B類問題。高速鐵路靜態驗收問題及整改情況匯總表（表2）序號工程名稱問題類別整改方案整改限時責任單位整改情況結論施工單位監理單位設計單位建設單位注：1.根據存在問題的影響程度，影響聯調聯試及危及行車安全的問題為A類問題，其他不影響聯調聯試及危及行車安全的問題為B類問題。 2.遺留未整改問題單獨列表。通信工程1、內業檢查應符合下列規定： 檢查內業資料清單、目錄，審查資料是否齊全、完整； 檢查內業資料簽字、蓋章是否完備； 對控制通信工程質量的下列資料進行檢查

7、，檢查記錄按表表1填寫； 內業檢查按表2所列項目重點抽查并填寫記錄，每標段內業重點抽查數量不應少于單位工程總數的20%。2、觀感質量檢查應符合下列規定： 觀感質量按表3進行檢查并填寫記錄。 檢查方式：全線目測檢查，重點路段現場實地檢查，發現問題進行測量或測試、拍照、錄像等。3、主要功能和實體質量抽查應符合下列規定： 按表4進行重點抽查并填寫記錄。 抽樣檢查數量、抽查頻率可根據內業資料檢查和觀感質量檢查情況確定，原則上可按每標段不小于單位觀察數量的10%進行抽查。 檢查方法：對專業檢測機構的檢測記錄進行檢查。對存在問題的項目，驗收組和專業檢測機構共同按現行的高速鐵路通信工程施工質量驗收標準（TB

8、 10755）進行復測，應采用專用儀器、儀表等進行檢測。通信工程靜態驗收內業資料檢查記錄（表1）工程名稱/里程施工單位序號資料名稱存在問題檢查意見1施工圖現場核對情況，設計變更、圖紙會審、洽商記錄2工程定位測量、放線記錄3設備、材料出廠合格證及產品質量檢驗檢測報告4設備、材料進廠檢驗報告5鐵塔檢測報告6接地電阻檢測記錄7隱蔽工程驗收記錄8施工記錄9工程質量事故及事故調查處理資料10施工現場質量檢查記錄11檢驗批、分項工程、分部工程、單位工程質量驗收記錄12新材料、新工藝施工記錄13各子系統測試記錄14監理相關記錄綜合意見： 專業驗收組組員：專業驗收組組長：年 月 日通信工程靜態驗收內業資料重點

9、項目檢查記錄（表2）工程名稱/里程施工單位序號資料名稱存在問題檢查意見1通信線路檢測記錄2傳輸系統配置檢查、系統功能檢驗與性能檢測記錄3用戶接入網系統配置檢查、系統功能檢驗與性能檢測記錄4數字調度通信系統配置檢查、系統功能檢驗與性能檢測記錄5數據網通信系統配置檢查、系統功能檢驗與性能檢測記錄6GSM-R數字移動通信系統配置檢查、系統功能檢驗與性能檢測記錄7通信電源系統配置檢查、系統功能檢驗與性能檢測記錄8電源及環境監控系統配置檢查、系統功能檢驗與性能檢測記錄9綜合食品監控系統設備配置檢查、系統功能檢驗與性能檢查記錄10應急通信系統配置檢查、系統功能檢驗與性能檢測記錄11鐵塔檢測報告12隱蔽工程

10、記錄13防雷及各子系統接地檢驗記錄.綜合意見： 專業驗收組組員：專業驗收組組長：年 月 日通信工程靜態驗收觀感質量檢查記錄（表3）工程名稱/里程施工單位序號資料名稱存在問題檢查意見1鐵塔基礎2基站機房及基礎3機架（柜）4管、槽、橋架、支架5鐵塔和天饋線6光電纜7漏纜8設備（含各種標識、標志）9室內外配線10綜合視頻監控攝像裝置11通信電源（含UPSA、蓄電池）12人井、人（手）孔13防雷及接地綜合意見： 專業驗收組組員：專業驗收組組長：年 月 日通信程靜態驗收主要功能和實體質量抽查記錄（表4）工程名稱/里程施工單位序號資料名稱存在問題檢查意見1傳輸系統2同步及時鐘分配系統3用戶接入網系統4數字

11、調度通信系統5數據網通信系統6GSM-R數字移動通信系統7電源和環境監控系統8綜合視頻監控系統9光纖監測系統10會議電視系統11應急通信系統12綜合網管系統13綜合布線系統14通信線路15電源設備16通信鐵塔17各子系統相互間的接口試驗（含GSM-接口監測系統等）.綜合意見： 專業驗收組組員：專業驗收組組長：年 月 日信號工程1、內業檢查應符合下列規定： 檢查內業資料清單、目錄，審查資料是否齊全、完整； 檢查內業資料簽字、蓋章是否完備； 對控制通信工程質量的下列資料進行檢查，檢查記錄按表表1填寫； 內業檢查按表2所列項目重點抽查并填寫記錄，每標段內業重點抽查數量不應少于單位工程總數的20%。2

12、、觀感質量檢查應符合下列規定： 觀感質量按表3進行檢查并填寫記錄。 檢查方式：全線目測檢查，重點路段現場實地檢查，發現問題進行測量或測試、拍照、錄像等。3、主要功能和實體質量抽查應符合下列規定： 按表4進行重點抽查并填寫記錄。 抽樣檢查數量、抽查頻率可根據內業資料檢查和觀感質量檢查情況確定。 檢查方法：計算機聯鎖系統、信號集中監測系統可按每標段不少于1個車站進行抽查；列車運行控制系統、ATO系統、調度集中系統可按表4中主要功能項目每標段不小于該項目數量的20%進行抽查；道岔融雪裝置可按每標段內不小于道岔數量的10%進行抽查，應采用專用儀器、儀表等進行檢測和現場實際測試。信號工程靜態驗收內業資料

13、檢查記錄（表1）工程名稱/里程施工單位序號資料名稱存在問題檢查意見1施工圖現場核對情況，設計變更、圖紙會審、洽商記錄2工程定位測量、復測記錄3設備、器材出廠合格證及進廠檢（試）報告4系統檢驗記錄表5施工記錄6工程質量事故及事故處理資料7施工現場質量檢查記錄8檢驗批、分項工程、分部工程、單位工程質量驗收記錄9新材料、新工藝施工記錄10監理相關記錄11首段（首件）工程評估資料綜合意見： 專業驗收組組員：專業驗收組組長：年 月 日信號工程靜態驗收內業資料重點項目檢查記錄（表2）工程名稱/里程施工單位序號資料名稱存在問題檢查意見1軌道電路長度的定測記錄2應答器位置的定測記錄3電纜絕緣測試記錄4設備安裝

14、建筑接近限界記錄5接地測試記錄6聯鎖、列控、調度集中設備功能試驗記錄7ATO地面設備功能試驗記錄8防雷及接地.綜合意見：專業驗收組組員：專業驗收組組長：年 月 日信號工程靜態驗收觀感質量檢查記錄（表3）工程名稱/里程施工單位序號資料名稱存在問題檢查意見1基礎2光電纜線路3箱盒安裝4地面固定信號機及標志牌5轉轍設備及密貼檢查器6軌道電路7應答器及地面電子單元8室內設備9防雷及接地10道岔融雪裝置11ATO地面設備綜合意見： 專業驗收組組員：專業驗收組組長：年 月 日信號工程靜態驗收主要功能和實體質量抽查記錄（表4）工程名稱/里程施工單位序號項目名稱存在問題檢查意見1車站聯鎖系統車站聯鎖試驗信號機

15、試驗道岔試驗ZPW-2000軌道電路室內外試驗2列車運行控制系統列控中心工作試驗列控中心驅動采集試驗無線閉塞中心工作試驗應答器用戶數據試驗列控中心軌道電路碼序試驗列控中心與其它系統的通信接口試驗無線閉塞中心與其它系統的通信接口試驗臨時限速服務器功能及與其他系統接口測試3調度集中系統調度集中行車調度功能試驗調度集中系統助理調度功能試驗調度集中系統車站CTC功能試驗調度集中系統與其他系統通信接口試驗4信號集中監測系統信號集中監測（CSM)系統功能試驗5ATO系統ATO系統地面設備功能試驗6道岔融雪裝置 綜合意見： 專業驗收組組員： 專業驗收組組長： 年 月 日 電力工程1、內業檢查應符合下列規定：

16、 檢查內業資料清單、目錄，審查資料是否齊全、完整； 檢查內業資料簽字、蓋章是否完備； 對控制電力工程質量的下列資料進行檢查，檢查記錄按表表1填寫； 內業檢查按表2所列項目重點抽查并填寫記錄，每標段內業重點抽查數量不應少于單位工程總數的20%。2、觀感質量檢查應符合下列規定： 觀感質量按表3進行檢查并填寫記錄。 檢查方式：全線目測檢查，重點路段現場實地檢查，發現問題進行測量或測試、拍照、錄像等。3、主要功能和實體質量抽查應符合下列規定： 按表4進行重點抽查并填寫記錄。 抽樣檢查數量、抽查頻率可根據內業資料檢查和觀感質量檢查情況確定。 檢查方法：對變配電所設備試驗、各子系統功能試驗及相互間的接口試

17、驗等記錄進行檢查，對試驗存在問題的項目，驗收組和檢測機構共同進行復測；其他檢查項目可按每標段不小于單位工程數量的10%，按現行高速鐵路電力工程施工質量驗收標準（TB 10757）進行抽查。電力電路、室內外配管線采用觀察、測量方式、其余應采用專用儀器、儀表等進行檢測。電力工程靜態驗收內業資料檢查記錄（表1）工程名稱/里程施工單位序號資料名稱存在問題檢查意見1施工圖現場核對情況，設計變更、圖紙會審、洽商記錄或會商紀要2工程定位測量、放線記錄3材料出廠合格證及進場檢（試）驗報告4設備出廠合格證或試驗報告5接地、絕緣電阻測試記錄6電氣試驗報告7隱蔽工程驗收記錄8施工記錄9工程質量事故及事故調查處理資料

18、10施工現場質量管理檢查記錄11檢驗批、分項工程、分部工程、單位工程質量驗收記錄12新材料、新工藝施工記錄13監理相關記錄14首段（首件）工程評估資料綜合意見： 專業驗收組組員：專業驗收組組長：年 月 日電力工程靜態驗收內業資料重點項目檢查記錄（表2）工程名稱/里程施工單位序號資料名稱存在問題檢查意見1基礎及混凝土試驗報告、隱蔽工程驗收記錄2接地電阻測試記錄3高壓電器、設備試驗報告4絕緣子、電纜及其附件耐壓試驗報告5綜合自動化系統調試記錄6防雷及接地7控制站（主站）調試記錄8供電調度系統及復試終端聯調記錄9被控站調試記錄綜合意見： 專業驗收組組員：專業驗收組組長：年 月 日電力工程靜態驗收觀感

19、質量檢查記錄（表3）工程名稱/里程施工單位序號資料名稱存在問題檢查意見1基礎、構架及遮欄2變、配電所配電裝置3電纜線路4變、配電所綜合自動化裝置5箱式變電所6桿塔基礎、桿塔7導線8接戶線9室內外配管配線10室外照明11車間照明12電調臺、遠動裝置13防雷及接地綜合意見： 專業驗收組組員：專業驗收組組長：年 月 日電力工程靜態驗收主要功能和實體質量抽查記錄（表4）工程名稱/里程施工單位序號資料名稱存在問題檢查意見1基礎強度2電力線路3室內外配管配線4室外照明5車間動力6遠動系統7防雷及接地8箱式變電站（含遠動裝置）9變、配電所設備試驗（含綜合自動化裝置）10各子系統功能試驗及相互間的接口試驗綜合

20、意見： 專業驗收組組員：專業驗收組組長：年 月 日電力牽引供電工程1、內業檢查應符合下列規定： 檢查內業資料清單、目錄，審查資料是否齊全、完整； 檢查內業資料簽字、蓋章是否完備； 對控制電力牽引供電工程質量的下列資料進行檢查，檢查記錄按表1填寫； 內業檢查按表2所列項目重點抽查并填寫記錄，每標段內業重點抽查數量不應少于單位工程總數的20%。2、觀感質量檢查應符合下列規定： 觀感質量按表3進行檢查并填寫記錄。 檢查方式：全線目測檢查，重點路段現場實地檢查，發現問題進行測量或測試、拍照、錄像等。3、主要功能和實體質量抽查應符合下列規定： 按表4進行重點抽查并填寫記錄。 抽樣檢查數量、抽查頻率可根據

21、內業資料檢查和觀感質量檢查情況確定，可按每標段不小于單位工程數量的10%進行抽查。 檢查方法：對牽引變電所（開閉所、分區所、自耦變壓器所）設備試驗，絕緣子、供電電纜絕緣試驗、接觸網冷滑試驗，各子系統功能試驗及相互間的接口試驗等記錄進行檢查，對試驗存在問題的項目，驗收組和檢測機構共同進行復測；其他檢查項目按現行高速鐵路電力牽引供電工程施工質量驗收標準（TB 10758）進行抽查。接觸網零部件緊固力矩應使用力矩扳手進行抽檢，電連接及引線線夾壓接質量應使用專用止通規或游標卡尺進行測量；接觸網冷滑及靜態參數等應采用專用檢測設備和接觸網檢測車進行測量。電力牽引供電工程靜態驗收內業資料檢查記錄（表1）工程

22、名稱/里程施工單位序號資料名稱存在問題檢查意見1施工圖現場核對情況，設計變更、圖紙會審、洽商記錄或會商紀要2工程定位測量、放線記錄3材料出廠合格證及進場檢（試）驗報告4設備出廠合格證或試驗報告5接地、絕緣電阻測試記錄6電氣試驗報告7隱蔽工程驗收記錄8施工記錄9工程質量事故及事故調查處理資料10施工現場質量管理檢查記錄11檢驗批、分項工程、分部工程、單位工程質量驗收記錄12新材料、新工藝施工記錄13監理相關記錄14首段（首件）工程評估資料綜合意見： 專業驗收組組員：專業驗收組組長：年 月 日電力牽引供電工程靜態驗收內業資料重點項目檢查記錄（表2）工程名稱/里程施工單位序號資料名稱存在問題檢查意見牽引變電所1基礎及混凝土試驗報告、隱蔽工程驗收記錄2防雷及接地3高壓電器、設備試驗報告4絕緣子、電纜（含供電電纜）及其附件耐壓試驗報告5環境安全監控系統調試記錄6電纜在線監測系統調試記錄7接觸網開關控制系統調試記錄8電能質量檢測及信息直采裝置調試記錄接觸網1站前專業預留接口設施（含基礎螺
