混凝土現(xiàn)澆樓板裂縫產(chǎn)生原因研究和控制措施

1、混凝土現(xiàn)澆樓板裂縫產(chǎn)生原因研究和控制措施摘要：裂縫是論結(jié)構(gòu)中時(shí)常出現(xiàn)的問(wèn)題，其會(huì)對(duì)建 筑物抗?jié)B能力產(chǎn)生直接影響。本文從設(shè)計(jì)、材料及施工三個(gè) 方面對(duì)從現(xiàn)澆筑樓板產(chǎn)生裂縫的原因及相應(yīng)的控制措施進(jìn) 行分析，以望能為相關(guān)人士提供有價(jià)值的參考。關(guān)鍵詞：混凝土樓板裂縫原因措施隨著國(guó)家經(jīng)濟(jì)的發(fā)展，建筑行業(yè)快速崛起，近年來(lái)發(fā)展 勢(shì)頭相當(dāng)強(qiáng)勁，混凝土現(xiàn)澆樓板在建筑施工中的應(yīng)用也越來(lái) 越廣泛，但其易產(chǎn)生裂縫的問(wèn)題也同時(shí)引起了相關(guān)人士的重 點(diǎn)關(guān)注。樓板變形、外部荷載過(guò)大、施工維護(hù)不當(dāng)?shù)榷紩?huì)造 成混凝土裂縫。在工程實(shí)際施工的過(guò)程中，要積極思考產(chǎn)生 裂縫的各項(xiàng)原因，并針對(duì)原因及時(shí)采取有效的解決措施，以 保證建筑物的正常

2、使用。一、混凝土現(xiàn)澆筑樓板產(chǎn)生裂縫的原因（一）設(shè)計(jì)方面1、配筋的計(jì)算。目前建筑物的樓板在設(shè)計(jì)時(shí)均采用的 是現(xiàn)澆樓板，在設(shè)計(jì)師設(shè)計(jì)時(shí)單一的依賴軟件來(lái)計(jì)算樓板的 配筋，結(jié)果出來(lái)后很少設(shè)計(jì)師對(duì)軟件計(jì)算的東西進(jìn)行分析和 調(diào)整的，這就很容易造成設(shè)計(jì)的失誤。比如有一塊大板帶了 一塊懸挑雨篷，懸挑部分很小，如果是軟件計(jì)算會(huì)默認(rèn)為大 板與懸挑板連接的部分為固端，實(shí)際應(yīng)為簡(jiǎn)支，此處就會(huì)產(chǎn) 生負(fù)彎矩，從而會(huì)導(dǎo)致計(jì)算出來(lái)的板底鋼筋比實(shí)際受力的配 筋小，這樣在樓板中心由于撓度過(guò)大，也會(huì)產(chǎn)生裂縫。2、當(dāng)前的設(shè)計(jì)規(guī)范未將混凝土的收縮特性等眾多因素 進(jìn)行綜合考慮，混凝土強(qiáng)度過(guò)大的現(xiàn)象時(shí)常出現(xiàn)，造成水化 熱加大、材料用量增加

3、等現(xiàn)象，提升了裂縫產(chǎn)生速度。3、超長(zhǎng)結(jié)構(gòu)未設(shè)伸縮縫。規(guī)范要求磚混結(jié)構(gòu)（有保溫 現(xiàn)澆屋蓋）伸縮縫最大間距為50米，框架結(jié)構(gòu)（有保溫現(xiàn) 澆屋蓋）伸縮縫最大間距為55米，在很多情況下建筑物設(shè) 伸縮縫對(duì)建筑的立面有很大的影響，在這種情況下如果當(dāng)?shù)?的室外溫差不是很大時(shí)，設(shè)計(jì)師可以選擇適當(dāng)增加伸縮縫的 間距，但同時(shí)也要釆取一系列的措施來(lái)解決未設(shè)伸縮縫的問(wèn) 題，如果未采取任何措施，由于建筑物已經(jīng)超長(zhǎng)，在澆筑混 凝土的時(shí)候會(huì)產(chǎn)生水化熱，造成應(yīng)力無(wú)法釋放，從而很容易 引起混凝土裂縫。（二）施工方面施工產(chǎn)生裂縫的原因主要有以下幾點(diǎn)：1、論施工在進(jìn)行混凝土施工時(shí)，振搗不均勻、過(guò)度、不足及墊層 或模板太過(guò)干燥。2、

4、溫度裂縫因水泥具有快硬、高強(qiáng)、水化熱大的特點(diǎn)，再加上該房 屋的主體施工發(fā)生在夏季，混凝土澆搗后又未及時(shí)澆水養(yǎng) 護(hù)，混凝土在較高溫度下失水收縮，水化熱釋放量較大， 而又未及時(shí)得到水分的補(bǔ)充，因而在硬化過(guò)程中，現(xiàn)澆板受 到支座的約束，勢(shì)必產(chǎn)生溫度應(yīng)力而出現(xiàn)裂縫，這些裂縫也 首先產(chǎn)生在較薄弱的部位，即板角處。另外，室內(nèi)外溫差變 化較大，也要引起一定的裂縫。在調(diào)查中發(fā)現(xiàn)房屋西邊及頂 層的裂縫居多。事實(shí)上許多裂縫往往是混凝土收縮及溫度變 化綜合引發(fā)的。3、配比不當(dāng)影響混凝土強(qiáng)度最關(guān)鍵的因素之一就是水灰比，施工中 存在的人為加水泥或加水等情況都會(huì)使得水灰比發(fā)生變化， 加上攪拌不均勻，混凝土強(qiáng)度不達(dá)標(biāo)，樓板

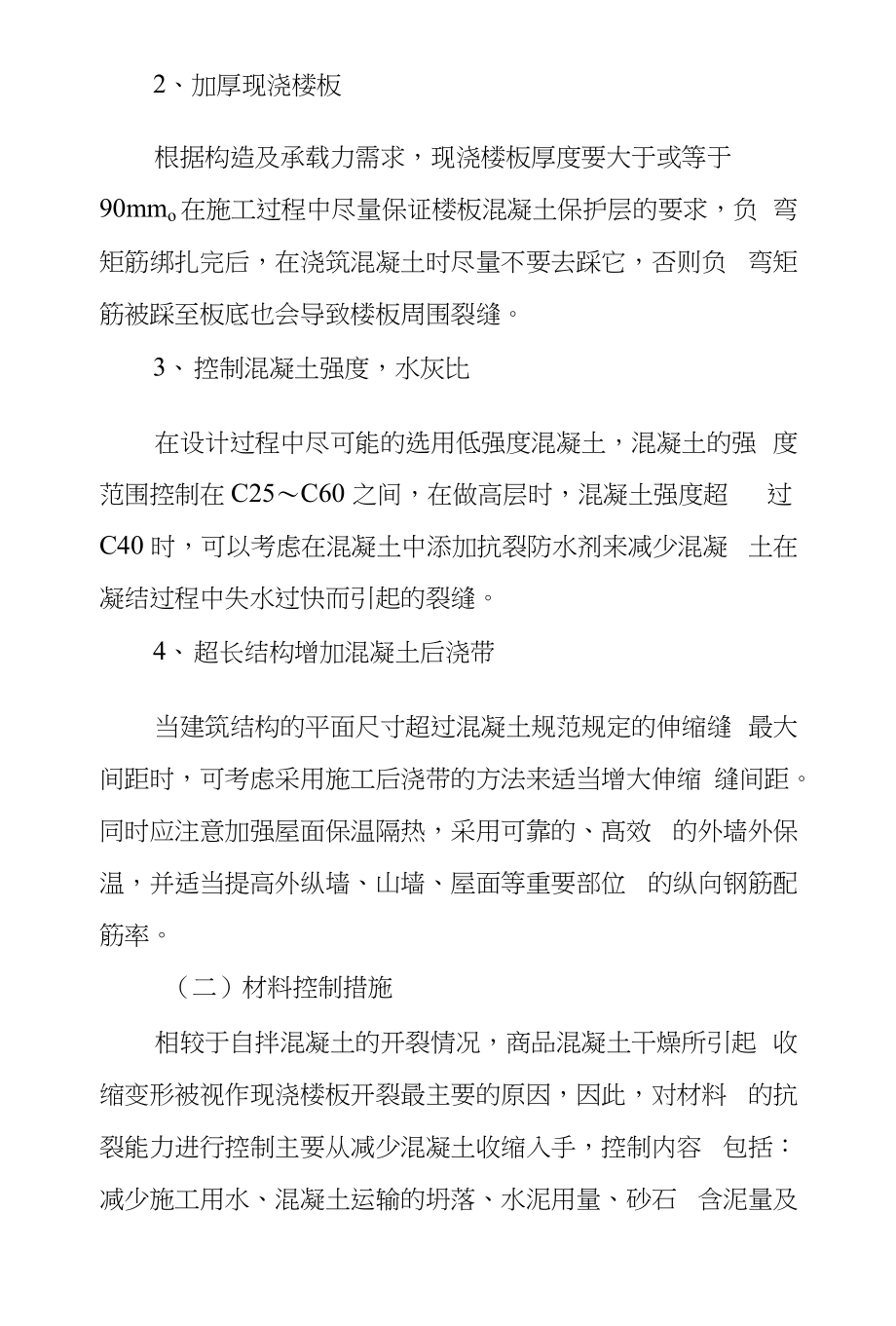

5、因此而產(chǎn)生裂縫。 此外，如果混凝土中摻雜的石、砂等配比不好，混凝土的強(qiáng) 度會(huì)降低，也會(huì)造成裂縫的產(chǎn)生。 二、控制混凝土現(xiàn)澆筑樓板產(chǎn)生裂縫的措施（一）設(shè)計(jì)控制措施1、樓板配筋配筋要根據(jù)雙向連續(xù)板進(jìn)行計(jì)算。采用雙面配筋減少樓 板開(kāi)裂，在滿足樓板配筋計(jì)算要求的同時(shí)，也可以在樓板的 表面配一些構(gòu)造鋼筋；使支座部位的負(fù)彎矩鋼筋保持通常及 連續(xù)的綁扎。2、加厚現(xiàn)澆樓板根據(jù)構(gòu)造及承載力需求，現(xiàn)澆樓板厚度要大于或等于 90mmo在施工過(guò)程中盡量保證樓板混凝土保護(hù)層的要求，負(fù) 彎矩筋綁扎完后，在澆筑混凝土?xí)r盡量不要去踩它，否則負(fù) 彎矩筋被踩至板底也會(huì)導(dǎo)致樓板周圍裂縫。3、控制混凝土強(qiáng)度，水灰比在設(shè)計(jì)過(guò)程中盡可能

6、的選用低強(qiáng)度混凝土，混凝土的強(qiáng) 度范圍控制在c25c60之間，在做高層時(shí)，混凝土強(qiáng)度超 過(guò)c40時(shí)，可以考慮在混凝土中添加抗裂防水劑來(lái)減少混凝 土在凝結(jié)過(guò)程中失水過(guò)快而引起的裂縫。4、超長(zhǎng)結(jié)構(gòu)增加混凝土后澆帶當(dāng)建筑結(jié)構(gòu)的平面尺寸超過(guò)混凝土規(guī)范規(guī)定的伸縮縫 最大間距時(shí)，可考慮采用施工后澆帶的方法來(lái)適當(dāng)增大伸縮 縫間距。同時(shí)應(yīng)注意加強(qiáng)屋面保溫隔熱，采用可靠的、髙效 的外墻外保溫，并適當(dāng)提高外縱墻、山墻、屋面等重要部位 的縱向鋼筋配筋率。（二）材料控制措施相較于自拌混凝土的開(kāi)裂情況，商品混凝土干燥所引起 收縮變形被視作現(xiàn)澆樓板開(kāi)裂最主要的原因，因此，對(duì)材料 的抗裂能力進(jìn)行控制主要從減少混凝土收縮入手

7、，控制內(nèi)容 包括：減少施工用水、混凝土運(yùn)輸?shù)奶?、水泥用量、砂?含泥量及對(duì)砂率、砂細(xì)度模數(shù)、礦物參合料骨料級(jí)配進(jìn)行控 制等等。（三）施工控制措施1、做好観澆筑準(zhǔn)備工作，遵循相關(guān)要求進(jìn)行振搗。2、對(duì)澆筑之后的壓光及抹面進(jìn)行控制。3、加強(qiáng)澆筑后期的混凝土養(yǎng)護(hù)?；炷恋挠行юB(yǎng)護(hù)能夠有效提高混凝土強(qiáng)度及各項(xiàng)性 能，在澆筑結(jié)束后的12小時(shí)內(nèi)要對(duì)混凝土進(jìn)行澆水及覆蓋, 采用普通硅酸鹽水泥或硅酸鹽水泥等進(jìn)行混凝土拌制，至少 進(jìn)行7天的澆水養(yǎng)護(hù)。要求具有抗?jié)B性能的混凝土或摻有混 凝劑的混凝土至少要進(jìn)行14天的澆水養(yǎng)護(hù)，在條件允許的 情況下要盡量延長(zhǎng)養(yǎng)護(hù)時(shí)間。施工過(guò)程中，嚴(yán)禁由于搶趕施 工進(jìn)度造成的混凝土養(yǎng)護(hù)時(shí)間程度不夠的現(xiàn)象，堅(jiān)持至少7 天的覆蓋保濕，之后再進(jìn)行澆水養(yǎng)護(hù)，從而提升施工成效， 預(yù)防樓板開(kāi)裂。 三、結(jié)束語(yǔ)混凝土現(xiàn)澆樓板會(huì)對(duì)建筑結(jié)構(gòu)的耐久性及使用性能等 方面產(chǎn)生最直接的影響，同時(shí)給業(yè)主造成一定的心理壓力， 因此工程施工過(guò)程中要及時(shí)發(fā)現(xiàn)并積極分析樓板產(chǎn)生裂縫 的原因，之后運(yùn)用具有針對(duì)性及合理性的方法進(jìn)行處理，解 決的同時(shí)要對(duì)開(kāi)裂原因進(jìn)行深入思考，力求制定出具有長(zhǎng)期 可操作性的控制措施，確保工程完工后建筑物能夠安全
