選做-干涉法測量金屬的線膨脹系數

1、干涉法測量金屬的線膨脹系數固體的線膨脹是指固體受熱時在某一方向上的伸長。這種特性是工程結構設計、機械和儀表制造、材料加工中要考慮的重要 因素。在相同條件下，不同材料的固體線膨脹的程度不同。各種材料膨脹特性用線膨脹系數（簡稱線脹系數）來描述。線脹系數是選用材料的一項重要指標，實際中經常要對材料線脹系數做測定。對于金屬材料，溫度變化引起長度的微小變化比較微小,一般采用光杠桿、光的衍射法等進行精確測量。本實驗中利用干涉法測量金屬棒的熱膨脹系數。一、實驗?zāi)康?觀察物體線膨脹現象，學會測量金屬的線脹系數.2掌握應用邁氏干涉儀測量物體長度微小變化的方法.二、實驗儀器SGR1型熱膨脹實驗裝置、游標卡尺、銅棒

2、、鋁棒.三、工作原理在不太大的溫度變化范圍內，原長為l0的物體，受熱后其伸長量與其原長l0、溫度的增加量近似成正比，即 （1）式中的比例系數 即稱為線脹系數，它表示當溫度升高1時固體的相對伸長量。由上式可得 （2）不同材料的線脹系數不同，塑料的線脹系數最大，金屬次之，石英玻璃線脹系數很小。線脹系數是選用材料的一項重要指標。附表中列出幾種物質的線脹系數值，對應有一個溫度范圍。表1 幾種材料的線脹系數材 料銅鋁鉑普通玻璃石英玻璃瓷器17.123.89.19.50.53.44.1溫度范圍（）01002020020700實驗指出，同一材料在不同的溫度區段，其線脹系數是不同的，但在溫度變化不大的范圍內，

3、線膨脹系數近似是一個常量。線膨脹系數的測定是人們了解材料特性的一種重要手段。在本實驗中我們用SGR-1型熱膨脹實驗裝置測量金屬棒在2050范圍內的線膨脹系數，其工作原理是基于光干涉法來進行微小長度量的測量，其光路圖見圖1所示。從He-Ne激光器出射的激光束經過分束器（半反鏡）后分成兩束，分別由兩個反射鏡：定鏡和動鏡反射回來，由于分束器的作用兩束反射光在觀察屏上會相遇并形成明暗相間的同心環狀干涉條紋。長度為l0的待測固體試件被電熱爐加熱，當溫度從t0上升至t時，試件因受熱膨脹，從l0伸長到l，同時推動邁克耳孫干涉儀的動鏡，使干涉條紋發生N個環的變化，則l - l0 = l = N （3）圖1而線

4、膨脹系數 （4）所以只要測出某一溫度范圍的固體試件的伸長量和加熱前的長度，就可以測出該固體材料的線膨脹系數。四、實驗步驟1. 安放試件（1）用M4螺釘旋入試件一端的螺紋孔內，從試件架上提拉出來，橫放在實驗臺上，再用卡尺測量并記錄試件初始長度l0。（2）將電熱爐從儀器側面的臺板上平移取下，手提M4螺釘把試件送進電熱爐（注意：試件的測溫孔與爐側面的圓孔一定要對準）。（3）卸下M4螺絲，用平面鏡背面石英管一端的螺紋件將平面鏡與試件聯接起來（注意：用手稍微擰緊平面鏡后不可再用力，否則容易損壞平面鏡同螺紋之間的石英細管）。在爐體復位（從臺板開口向里推到頭）后，務必將測溫探頭穿過爐壁插入試件下半截的測溫孔

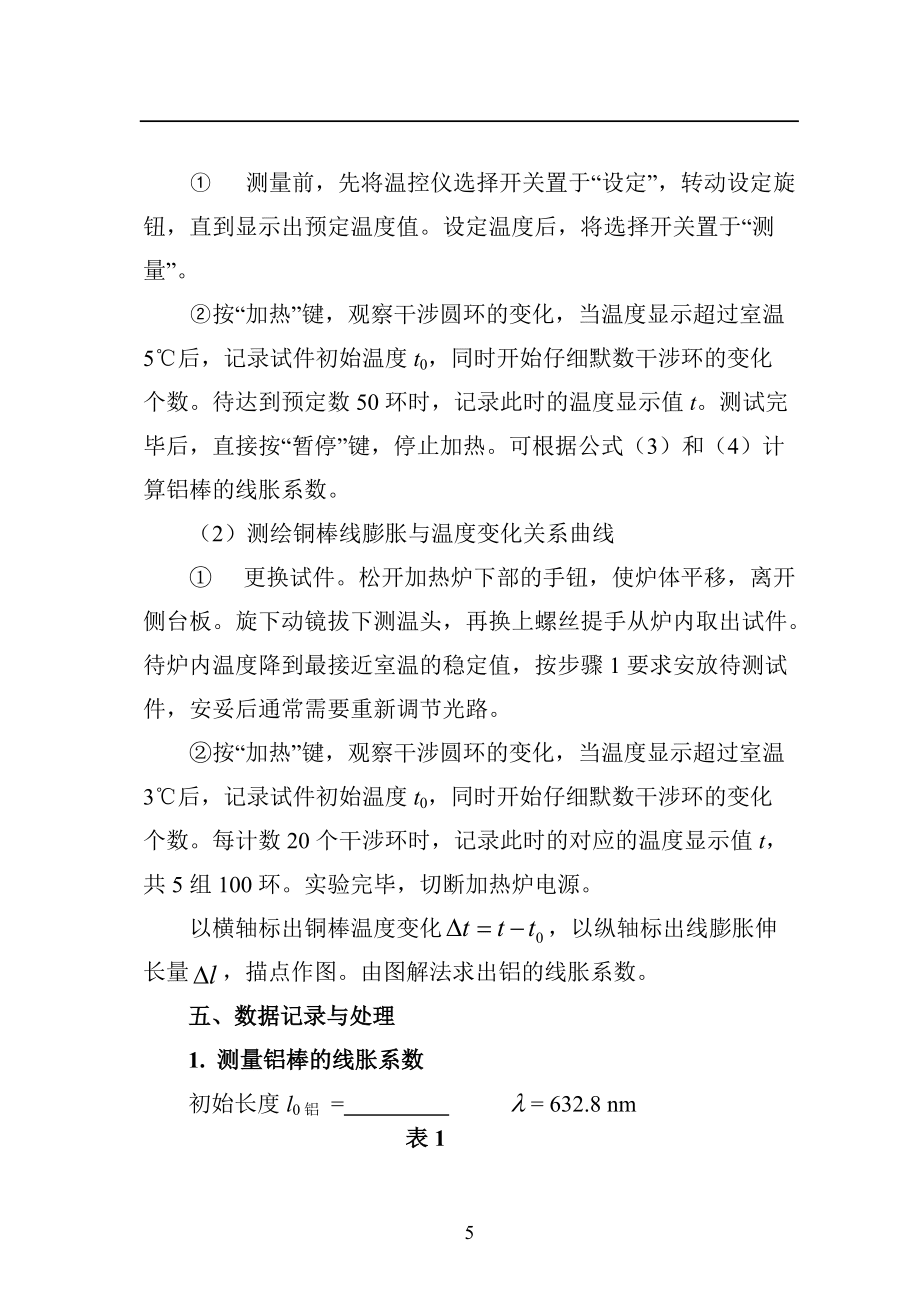

5、內，測溫器手柄，應緊靠電熱爐的外殼（圖2）。爐體下部與側臺板之間，用兩個手鈕鎖緊。圖2電熱爐內結構示意圖2. 調節邁克耳孫干涉光路打開裝置總電源，按“激光”開關，撥開擴束器，調節M1和M2兩個平面鏡背后的螺絲，使觀察屏上的兩組光點中的兩個最強重合，然后把擴束器轉到光路中，屏上即出現干涉條紋，這時微調平面鏡的方位，可將橢圓干涉環的環心調到視場的適中位置。對擴束器作二維調節，可糾正觀察屏上光照的不均勻。3. 測量（1）測量鋁棒的線膨脹系數 測量前，先將溫控儀選擇開關置于“設定”，轉動設定旋鈕，直到顯示出預定溫度值。設定溫度后，將選擇開關置于“測量”。按“加熱”鍵，觀察干涉圓環的變化，當溫度顯示超過

6、室溫5后，記錄試件初始溫度t0，同時開始仔細默數干涉環的變化個數。待達到預定數50環時，記錄此時的溫度顯示值t。測試完畢后，直接按“暫?！辨I，停止加熱。可根據公式（3）和（4）計算鋁棒的線脹系數。（2）測繪銅棒線膨脹與溫度變化關系曲線 更換試件。松開加熱爐下部的手鈕，使?fàn)t體平移，離開側臺板。旋下動鏡拔下測溫頭，再換上螺絲提手從爐內取出試件。待爐內溫度降到最接近室溫的穩定值，按步驟1要求安放待測試件，安妥后通常需要重新調節光路。按“加熱”鍵，觀察干涉圓環的變化，當溫度顯示超過室溫3后，記錄試件初始溫度t0，同時開始仔細默數干涉環的變化個數。每計數20個干涉環時，記錄此時的對應的溫度顯示值t，共5

7、組100環。實驗完畢，切斷加熱爐電源。以橫軸標出銅棒溫度變化，以縱軸標出線膨脹伸長量，描點作圖。由圖解法求出鋁的線脹系數。五、數據記錄與處理1. 測量鋁棒的線脹系數 初始長度l0鋁 = = 632.8 nm 表1試件品種溫度/干涉環變化數N試件伸長量線膨脹系數（×10-6/）t0t硬鋁502. 測量銅棒線膨脹與溫度變化關系曲線初始長度l0銅= = 632.8 nm表2干涉環變化數N020406080100溫度t /mm斜率K =線漲系數 =六、注意事項（1）在平面鏡與銅螺絲之間粘接的石英細管質脆易損，不能承受較大的扭力和拉力；爐底上的石英墊不能承受試件落體的沖擊；試樣入爐與出爐必須用

8、M4長螺釘做輔助工具。（2）實驗前不要按“加熱”開關，以免為恢復加熱前溫度而延誤實驗時間，或因短時間內溫度忽升忽降而影響實驗測量的準確度。實驗中，每次加熱前都需要靜置一段時間觀察溫度顯示，耐心等待試件入爐后的熱平衡狀態。（3）為了避免體溫傳熱對爐內外熱平衡擾動的影響，不要用手抓握待測試件。（4）本儀器宜在低照度實驗室使用，室內應避免強烈的空氣流動。地面和臺面不可有較強的震動。實驗室應保持安靜。（5）注意保護眼睛,不要正面直接注視激光光束。附錄SGR-1型熱膨脹實驗裝置1.儀器外形見圖3。圖32. 主要技術指標He-Ne激光器：功率約1 mW，波長632.8 nm分束器光圈數：N = 2平面鏡光圈數：N = 2數字測溫最小分度：0.1試件品種：硬鋁（20起測）黃銅=20.6×10-6/（25300）鋼（20起測）試件尺寸：l = 150 mm，= 18 mm適宜升溫范圍：室溫60溫控儀工作環境：溫度050，濕度85%以下無腐蝕性氣體線膨脹裝置系統誤差：3 %耗電功率：約50 W重量（含附件）：17.25 kg3.數顯溫控儀數顯溫控儀的測溫探頭通過銅熱電阻，取得代表溫度信
