運輸罐車改裝設計機械CAD圖紙

1、摘 要液化氣石油罐車能夠裝載運輸液化石油氣，完成裝卸任務，使用方便，節約運輸成本，運輸效率高。隨著我國石油行業的進一步發展，人民生活水平的不斷提高，城市對于液化石油氣的需求量越來越大，研究液化氣石油運輸對國民經濟的發展有著重要的意義。本課題以液化氣石油罐車為具體研究對象，文中介紹了液化氣石油罐車的發展現狀，對汽車底盤進行選型及總體布置，對其罐體進行設計計算，其中包含人孔、液位計、取力器、防波板、罐體支承裝置的設計。利用止推板和連接支架對罐體總成與二類底盤進行了連接并固定，通過焊接方法保證了罐體和罐體支承座的連接。最后對整車性能進行了分析，應用CAD軟件建立整車裝配、罐體總成及相關零件模型。關鍵

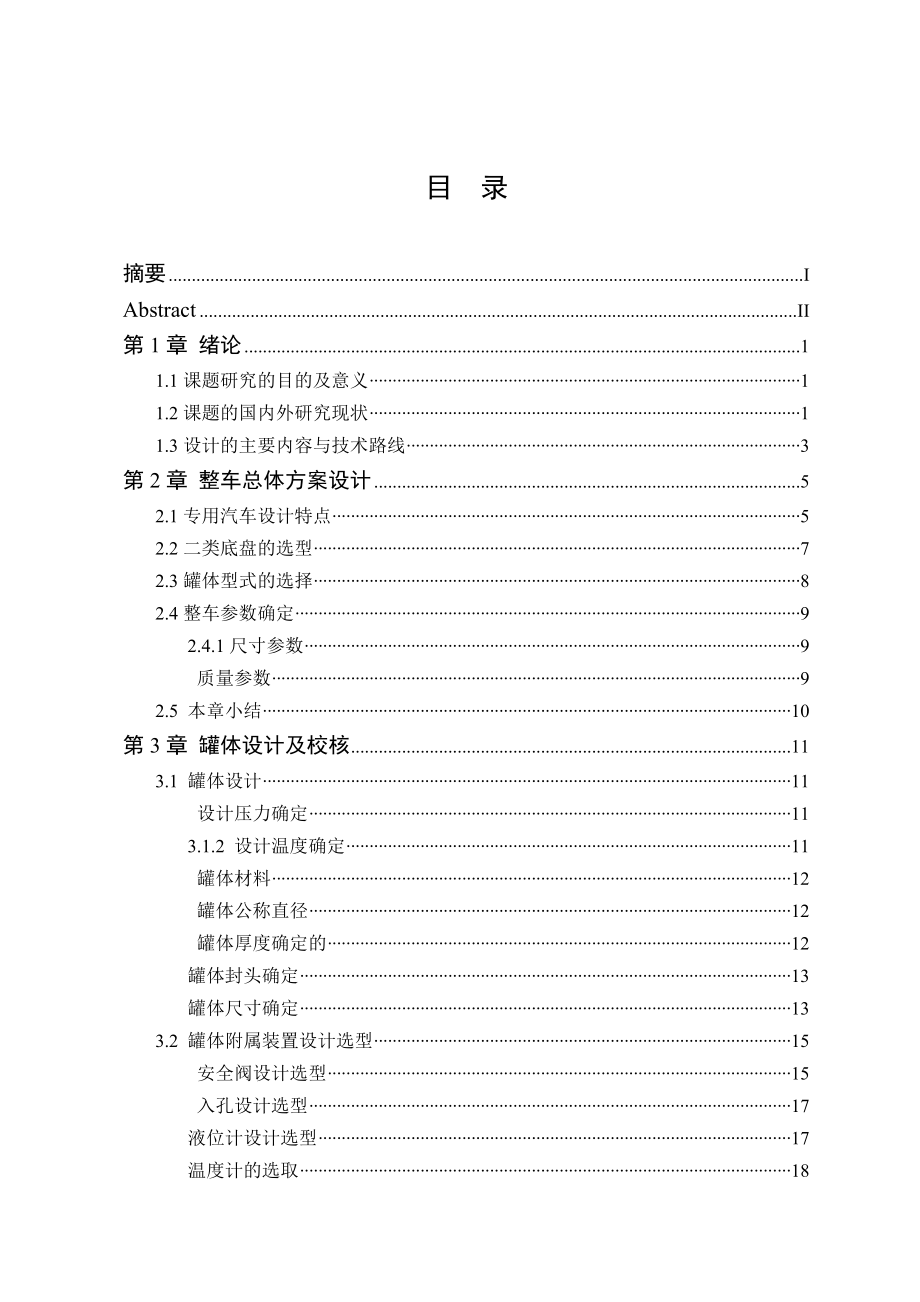

2、詞：LPG；壓力容器；二類底盤；罐體；改裝設計ABSTRACT Keywords: LPG； ；Tank；目 錄摘要IAbstractII第1章 緒論11.1課題研究的目的及意義11.2課題的國內外研究現狀11.3設計的主要內容與技術路線3第2章 整車總體方案設計52.1專用汽車設計特點52.2二類底盤的選型72.3罐體型式的選擇82.4整車參數確定92.4.1尺寸參數9 質量參數92.5 本章小結10第3章 罐體設計及校核113.1 罐體設計11 設計壓力確定113.1.2 設計溫度確定11 罐體材料12 罐體公稱直徑12 罐體厚度確定的12罐體封頭確定13罐體尺寸確定133.2 罐體附屬裝

3、置設計選型15 安全閥設計選型15 入孔設計選型17液位計設計選型17溫度計的選取183.2.5 罐體防波板設計18 管路系統設計193.3 罐體校核223.4 罐體的焊接23 焊接接頭分類和焊條的選擇23 罐體的焊接方法233.5 本章小結24第4章 附件設計254.1 罐體支承座設計25 支承座的前端形狀及安裝位置25 罐體支承座的固定254.2 取力器的選擇26 取力器布置方案26 取力器型號的選定294.2.3 取力器基本參數的確定294.3 本章小結30第5章 整車性能分析315.1 汽車動力性能分析31 基本參數的確定31 汽車的行駛方程式32 汽車最高車速的確定345.2 燃油經

4、濟性計算355.3 整車軸荷分配計算365.4整車穩定性分析37空載質心高度的計算37空載側傾角的計算375.5本章小結38結論.39參考文獻40致謝.41附錄.42附錄A外文文獻原文.42附錄B外文資料中文翻譯.48第1章 緒 論1.1 課題研究的目的及意義汽車工業發展的經濟效益不只是汽車本身，而是集中表現在汽車使用和流通的全過程中，隨著汽車工業的發展必然是汽車運輸業的發展。由于社會對汽車的運物效率和經濟性，以及各種功能和性能的要求越來越高，從而使汽車運輸工具向?qū)Ｓ没l(fā)展成為必然趨勢。LPG罐車是專用罐式汽車的一種，能夠裝載運輸液化石油氣，完成裝卸任務，使用方便，節約運輸成本，使用該汽車節約

5、運輸包裝成本，運輸效率高。隨著我國石油行業的進一步發展，人民生活水平的不斷提高，城市對于液化石油氣的需求量越來越大，LPG運輸罐車的作用也隨之成為人民生活的城市中必備的專用車輛，市場前景十分廣闊。1.2 課題的國內外研究現狀隨著我國高等級公路的快速建設，公路貨運和客運運輸方式的數量和質量要求也在不斷變化，運輸工具的專業化已成為必然趨勢，從而促進了專用汽車的迅速發展。目前，世界上主要發達國家專用汽車的保有量和產量占到了載貨汽車的一半以上，專用汽車運輸占公路貨運量的比例一般也在70左右。為了適應市場的需求和企業發展，我國先后有十幾家專用汽車廠與國外的企業進行了合資或技術引進。在專用汽車產品的種類和

6、品種上，近幾年我國有了較快的發展，盡管我國專用汽車技術水平有了較大的進步，但一些技術含量高、附加值高的產品主要還依賴進口。專用汽車的專用功能是由專用工作裝置來實現的，其性能好壞也就決定了專用汽車功能的發揮。目前我國專用汽車的專項功能與國外同類產品的技術水平差距還很大，主要反映在專用工作裝置的性能差異上。因此，無論是液壓舉升裝置、進料卸料裝置、制冷保溫裝置、機械作業裝置、測量計量裝置、自動控制裝置、安全防護裝置以及構成各種工作裝置的泵、缸、閥、儀表等，還是裝載不同貨物的廂體和罐體等，都需要大力發展，并且要在技術創新和技術發明上有所突破，不斷增大專用工作裝置的高新技術含量，加速提高我國專用汽車的技

7、術水平。在專用汽車的家族中，LPG罐車的社會保有量不算大。上世紀70年代末期，隨著液化石油氣開始成為工業和居民生活的燃料，LPG罐車制造業開始了從無到有的歷程。早期的LPG罐車車型比較簡單，僅有單車和活動式(平板車加臥罐)兩種。70年代末到80年代初期只有北結、蘭石、金重、錦西、大連523廠、淄博客車等少數企業可以生產以CA-10B、H-J162、DFl40貨車通用底盤改裝的LPG槽車，裝載質量510噸；80年代初，國家實行壓力容器生產許可證管理，生產液化氣體罐車必須取證。截止到1984年，包括最后被批準的航空工業湖北荊門宏圖在內，16個企業成為LPG罐車(CR2級)制造廠家，其中北結以其生產

8、規模、技術水平、以及對行業的幫帶作用而成為這一新興行業的排頭兵；1985年，北結開始東遷進行改造，給宏圖廠、武漢船機廠等軍轉民企業在LPG罐車市場擴大份額的機會。在其后的歲月中，宏圖廠因?yàn)樽陨項l件的原因，開始把LPG罐車制造作為生命線產品進行經營，逐步奠定了在這一領域的地位。90年代中期以后，宏圖廠、武漢船機廠、哈爾濱建成廠、開平化機廠逐步成為LPG罐車的主要生產企業。到80年代中期，我國汽車還處于起步階段，可供改裝車選擇的底盤有限，約束了罐車車型的發展。90年代，斯太爾、羅曼、尼亞茲、克拉茲曼等國外車型開始進入我國市場，各家紛紛采用上述底盤或二類底盤進行改裝，LPG罐車品種開始豐富起來，但依

9、然以整車為主，改裝后車輛滿載總質量止步于26噸。直到進入2l世紀，滿載總質量31噸的整車才開始出現。1993年，宏圖廠在消化吸收的基礎上，首創裝載質量20噸，行走機構采用雙后軸的半掛車，為LPG罐車從單車占絕對優勢轉變?yōu)橐园霋燔嚍橹鞯於嘶A(chǔ)。隨著高速公路的發展，半掛車以裝載量大的綜合優勢成為主力車型。近一兩年，專用汽車發展環境又有了新的變化，如在政策法規、市場需求特點、供需態勢等方面，迫使生產企業不斷創新產品、改進工藝、加強戰略研究等以獲得新的發展。而且我國國民經濟的快速持續發展，促進了對包括道路交通在內的基礎設施建設投入的不斷加大，專用汽車作為其重要的生產資料，需求量逐年增長,國內多項大型

10、建設項目的啟動，促進了對工程專用汽車及各類專用貨車、汽車列車的市場需求量的大幅度增長。重視區域化的產業集中，優勢企業強強聯合，形成有較強綜合競爭力的規模企業，行業優勢資源的重新配置，使得有實力的企業進一步整合行業產品結構，提高專用汽車產品行業生產集中度。專用汽車是汽車行業發展的一個重要方向。世界專用汽車起源于上世紀20年代，70年代后期進入快速發展時期。目前，發達國家專用汽車品種已超過6000個，重、中、輕比例大致為343。發達國家的專用汽車企業普遍具有以下特點：第一，注重產品研發，開發手段先進；第二，生產工藝設備先進；第三，配套體系完善、專業化生產程度高，產品技術含量告；第四，企業規模不大，

11、分工與合作明確，市場規范，競爭有序。而從技術發展的角度來看，體現出以下特點：第一，注重車輛的輕量化。同載質量的專用車，先進國家均比我國的整備質量小；第二，注重環保與節能。發達國家規定企業要對自己的產品報廢后造成的污染負責，必須采用環保材料制造。從而使節能和環保成為降低生產和使用成本的必然要求，是商家追逐利潤的有效手段。隨著世界各國國民經濟的增長，公路交通狀況的改善，高速公路的迅速發展，對汽車的專業化、高速化、重型化的要求越來越明顯，世界各國對專用汽車的需求逐年增加。近年來，專用汽車增長率均大于載貨車增長率，各國專用車的產量占載貨車產量的比率逐年遞增，發達國家盡量以專用車替代載貨汽車。目前專用汽

12、車占載貨汽車市場的半壁江山。從世界各國專用汽車的技術含量看，專用汽車技術含量比普通載貨汽車高，而重型專用汽車屬于高技術、高附加值產品，其附加值達40以上。而今，日本、韓國汽車工業發展的道路也是優先發展專用汽車，首先占領國內市場，以國產車替代進口車，世界許多國家也紛紛借鑒。在歐美日等發達國家，專用汽車的擁有量超過載貨汽車總量的80。LPG罐體運輸車已經形成了系列化和通用化，并且與其他設備形成和諧的配套，完成了整個產品物流鏈的全自動化。而作為運載工具的LPG運輸罐車，為提高運輸效率，將向著重型化和大噸位方向發展，并且自動化程度不斷提高。由于國外專用汽車公司有著很強的專業分工，并且擁有先進的設計和分

13、析手段，其專用汽車的可靠性極高。目前，罐車的發展?fàn)顩r呈現出如下的趨勢和特點：（1）單個罐體向大容量發展。這意味著對罐體的設計、制造、選材、檢驗等方面提出了一系列新的更高的要求。（2）罐體容積的大型化和操作條件的日益苛刻。許多罐體在使用中不僅需要承受高溫、高壓，還要承受熱疲勞和機械疲勞的聯合作用，大大增加了容器的設計難度。近年來，世界各國從確定產品安全可靠性出發，開展了對罐體容器高參數的精心研究和設計，提出了一些新的設計思想和方法，高參數設計是罐體設計的又一個特征。（3）罐體容器使用的鋼材種類日益繁多。各種新型鋼材的研究取得了很大的進展，液罐車材料要求達到耐腐蝕、耐酸堿、強度高、易焊接等要求。同

14、國外相比，我國半掛液罐車差距主要是，罐體的容量，以及罐體的材料和半掛車支撐車架的結構設計等。提高這方面的設計和制造水平，必要時引進一些零部件，可以促進和提高我國液罐車零部件的發展?？梢灶A(yù)見，今后隨著我國交通運輸事業的發展，半掛液罐車必將取得更大的發展。1.3 設計的主要內容本設計包括以下內容如下：（1）研究LPG運輸罐汽車的組成、結構與設計；（2）進行LPG運輸罐汽車的總體結構布置； （3）進行二類底盤選擇；（4）進行罐體總成詳細設計、管路系統設計、輔助裝置設計；（5）整車性能計算分析。其中罐體的設計包括筒體的設計、封頭的設計、人孔設計、安全閥選擇設計、防波板設計、支座設計、管路系統的設計。

15、其設計的技術路線如圖1.1所示。整車總體方案設計課題研究罐體設計及校核附件設計罐體設計罐體實驗校核主要部件選擇整車性能分析完成所有圖紙完成設計說明書 圖1.1 設計的技術路線第2章 整車總體方案設計2.1 專用汽車設計特點專用汽車與普通汽車的區別主要是改裝了具有專用功能的部分，能完成某些特殊的運輸和作業功能。因此在設計上，除了要滿足基本型汽車的性能要求外，還要滿足專用功能的要求，這就形成了其自身特點，概括如下：（1）專用汽車設計多選用定型的基本型汽車底盤進行改裝設計 這首先就需要了解國內外汽車產品，特別是貨車產品的生產情況、底盤規格、供貨渠道、銷售價格及相關資料等。然后根據所設計的專用汽車的功

16、能和性能指標要求，在功率匹配、動力輸出、傳動方式、外形尺寸、軸載質量、購置成本等方面進行分析比較，優選出一種基本型汽車底盤作為專用汽車改裝設計的底盤。能否選到一種好的汽車底盤，是能否設計出一種好的專用汽車的前提。對于不能直接采用二類底盤或三類底盤進行改裝的專用汽車，也應盡量選用定型的汽車總成和部件進行設計，以縮短產品的開發周期和提高產品的可靠性。（2）專用汽車設計的主要工作是總體布置和專用工作裝置匹配設計時既要保證專用功能滿足其性能要求，也要考慮汽車底盤的基本性能不受到影響。在必要時，可適當降低汽車底盤的某些性能指標，以滿足實現某些專用工作裝置性能的要求。（3）針對專用汽車品種多、批量少的生產

17、持點專用汽車設計應考慮產品的系列化，以便根據不同用戶的需要而能很快的進行產品變型。對專用汽車零部件的設計，應按“三化”的要求進行，最大限度地選用標準件，或選用已經定型產品的零部件，盡量減少自制件。對專用汽車自制件的設計，應遵循單件或小批量的生產持點工的可能性。對專用汽車工作裝置中的某些核心部件和總成，如各種水泵、油泵、氣泵、空壓機及各種閥等，要從專業生產廠家中優選 因?qū)Ｓ闷噷ｍ?xiàng)作業性能的好壞，主要決定干這些部件的性能和可靠性。在普通汽車底盤上改裝的專用汽車，底盤受載情況可能與原設計不同，因此要對一些重要的總成結構件進行強度校核。（4）專用汽車設計應滿足有關機動車輛公路交通安全法規的要求 對于

18、某些特殊車輛，如重型半掛車、油田修井車、機場寬體客車等，應作為特定作業環境的特種車輛來處理。某些專用汽車可能會在很惡劣的環境下工作，其使用條件復雜，要了解和掌握國家及行業相應的規范和標準，使專用汽車有良好的適應性，工作可靠，也要設安全裝置。綜上所述，專用汽車的設計有其自身的特點和要求，既要滿足汽車設計的一般要求同時又要獲得好的專用性能。這就要求汽車和專用工作裝置合理匹配，構成一個協調的整體，使汽車的基本性能和專用功能都得到充分發揮。由于專用汽車種類繁多、結構復雜、使用面廣、開發期短等待點，所以專用汽車設計人員既要具備汽車設計的知識能力同時也要掌握專用汽車各種不同工作裝置的原理與設計計算。此外專

19、用汽車設計人員還需要對用戶的要求，市場動態有充分的了解，這樣設計的產品才能在性能上先進，在市場上適銷對路，在使用上滿足用戶的要求。2.2 二類底盤的選型目前，改裝專用汽車選用的底盤主要是二類或三類底盤，也有為某些專用汽車設計的專用底盤。專用汽車底盤選型的好壞對專用汽車性能影響很大。汽車底盤的選擇或設計專用車底盤主要根據專用汽車的類型、用途、裝載質量、使用條件、專用汽車的性能指標、專用設備或裝備的外形尺寸、動力匹配等來決定。常見二類底盤如圖2.1所示。圖2.1 常見二類底盤汽車底盤一般應滿足以下要求：（1）適用性專用汽車底盤應適用于專用汽車的特殊使用功能要求,在此基礎上進行改裝造型設計；（2）可

20、靠性汽車底盤工作可靠,出現故障的幾率要小，零部件要有足夠的強度剛度和使用壽命，并且各總成零部件的使用壽命趨于一致；（3）先進性所選汽車底盤,在動力性,經濟性，操作穩定性，行駛穩定性及通過性等基本性能指標和功能方面達到同類車型的先進水平，并且滿足國家或行業標準；（4）方便性所選底盤要便于改裝，檢查保養及維修，結構緊湊與調試裝配空間合理匹配。目前國內市場上底盤的種類多、品種全，如解放、東風、紅巖等系列底盤性能好，價格便宜，市場保有量大，選用的底盤也多為這些系列的產品。底盤性能對比見表2.1。表2.1 底盤性能對比列表解放東風紅巖適用性適用于各類載重貨車及專用汽車特殊功能的要求適用于各類載重貨車及專

21、用汽車特殊功能的要求適用于各噸位載重貨車的改裝設計要求以及部分專用車輛的特殊要求可靠性工作可靠，出現故障的幾率少，零部件要有足夠的強度和壽命工作性能好，故障率低，零部件要有足夠的強度和壽命性能可靠，出現故障率低，各部件要有足夠的強度先進性動力性、經濟性、行駛平順性及通過性等基本性能指標和功能方面達到同類車型的先進水平動力性、經濟性、操縱穩定性等基本性能指標和功能方面達到同類車型的先進水平動力性、經濟性、行駛平順性及通過性等基本性能指標和功能方面略低于同類車型方便性安裝、檢查保養和維修方便，結構緊湊安裝、檢查保養和維修方便，結構緊湊安裝、檢查保養和維修方便，結構緊湊價格便宜較便宜便宜供貨來源市場

22、擁有量多市場擁有量多市場擁有量較多常見噸位各種噸位車型各種噸位車型輕、中型載貨車型經過實際調研和上網搜集各類底盤及其技術參數相關方面的資料，并結合本次改裝設計專用車的用途、最大裝載質量、使用條件、專用汽車的性能指標、專用設備或裝置的外形、尺寸、動力匹配、成本等各方面的綜合要求，不難發現，在進行小規模的中、重型載貨汽車或?qū)Ｓ密囕v改裝制造時，選用解放系列底盤相對較合理。故本設計中選用一汽解放牌CA1160P9K2L3E底盤。底盤參數見表2.1。表2.1 底盤參數表額定載質量(Kg)10105前輪輪距1800整備質量（Kg）5600后輪輪距1800外廓尺寸9000×

23、2490×2775前懸1330軸距5050后懸2620最小離地間隙237最小轉彎直徑19最高車速(Km/h)92轉向機構準拖掛車總質量鞍座型號驅動形式2×4額定功率(2300r/min)132kw最大扭矩(1400r/min)650離合器型式接近角/離去角26/13輪胎規格9.00R20變速器型號CA6T123鞍座最大允許承載質量 發動機型號CA6DE3-18E3、直列四缸、直噴、增壓中冷2.3 罐體型式的選擇（1）截面為圓形的鞍型支座支承罐體，該結構的優點有罐體制造方便，節省材料；選擇合理的鞍型支座高度可以提高罐車的穩定性；罐

24、體受力均勻。（2）截面為橢圓矩形罐體，該結構的優點是橢圓矩形罐車轉彎時的橫向穩定性隨著載油量和油密度的增加而減少。所以橢圓矩形油罐車載油量越多,油密度越大,轉彎時越不穩定。但是橢圓矩形罐體制造困難，（3）截面為圓角梯形罐體，該結構的優點是質心低、穩定性好、容積效率高。但是工藝性差，不適合批量生產。（4）結構鵝頸式罐體，該結構的優點是重心相對于半掛直通罐有所降低，穩定性提高；其載質量可以提高。但制造工藝復雜，不易加工。（5）橫截面為橢圓罐體，該結構的優點是罐體具有質心低、橫向穩定性好、制造工藝簡單，但是整車的裝載容積不高。液化石油氣罐車罐體所承受的壓力較大，經上述分析對比選用截面為圓形的鞍型 型

25、支座支承罐體?？梢允沟霉摅w受力均勻，載重量大，制造成本合理。2.4 整車參數確定2.41 尺寸參數（1）外廊尺寸外廓尺寸即指整車的長、寬、高，由所選的汽車底盤及工作裝置確定，但最大尺寸要滿足法規要求。在我國GB158993汽車外廓尺寸的界限中，明確規定，車輛高不超過4m；車輛寬(不包括后視鏡)不超過2.5m；外開窗、后視鏡等突出部分距車身不超過250mm；車輛長:貨車不超過12m，半掛汽車列車不超過16.5m，全掛汽車列車不超過20m。設計的液化氣汽車總長度為9000mm，車高為3695mm，車寬為2490mm。（2）軸距軸距影響到車輛總長，最小轉向直徑、縱向通過半徑或縱向通過角、軸荷分配和質

26、量轉移系數，也影響到車輛的操縱穩定性和行駛平順性。綜合考慮設計的液化氣運輸罐車的車軸距5050mm。（3）輪距輪距影響到車輛總寬、橫向通過半徑、轉向時的通道寬度以及車輛的橫向穩定性，輪距要與車寬相適應，設計的液化氣運輸罐車的輪距為1800mm。（4）前、后懸前懸應滿足車輛接近角和軸荷分配的要求。前懸與駕駛室、發動機、轉向器、前保險杠等總成布置有關。后懸應滿足車輛離去角和軸荷分配的要求，同時還要滿足有關標準的規定，即對于客車和全封閉廂式車輛，后懸不得超出軸距的0.65倍;對于其它車輛，后懸不得超出軸距的0.55倍，但最長不得超出3.5m。在實際改裝過程中，后懸變動比較多。例如對于自卸車，一般要將

27、所選的普通汽車底盤的后懸變短，而對于有些罐式和廂式汽車，則要將后懸加長。設計的液化氣石油罐車的前懸為1330mm，后懸為2620mm。 質量參數（1）裝載質量 汽車的裝載質量是指在硬質良好路面上行駛時所允許的額定裝載量。對裝載質量的確定，首先考慮車輛的用途和使用條件，原則上對于貨流大、運距長的運輸，宜采用大噸位車輛，以便于提高生產率經濟、降低運輸成本；而對于貨流多變、運距短的運輸，宜采用中、小噸位車輛比較經濟。其次，裝載質量的確定要和行業產品規劃的系列相符合，做到在裝載噸位上分布合理，以便于專用車產品的系列化、通用化和標準化。對于同一底盤，在設計時應盡量提高裝載質量。設計的液化氣石油運輸罐車的

28、裝載質量為7000kg。（2）整備質量 所謂整備質量是指專用汽車帶有全部工作裝置及底盤所有的附屬設備，加滿油和水，但未載人和載貨時的整車質量。整備質量是一個重要設計指標，對運輸型專用汽車的動力性和經濟性有很大影響。據估計，載重汽車整備質量減少10%，可使經濟性提高8.5%。因此從設計原則上講，應減少整備質量，盡量采用輕質金屬材料和非金屬材料，減少原材料消耗，降低制造成本。液化氣石油罐車的整備質量為8693kg。（3）總質量 所謂總質量是指專用汽車裝備齊全，滿載(規定值)貨物及乘員時的質量。其計算公式為 （2.1）式中：mp乘員質量kg，按座位數計，65kg/人。對于作業型專用汽車，如起重舉升車

29、、高空作業車等，總質量主要由改裝后的汽車底盤質量和專用工作裝置質量確定，無需考慮裝載質量。為了部分彌補專用汽車裝載質量的下降，可采用原車底盤允許的最大總質量，合理地利用原車底盤的超載能力。一般最大允許可超過原車型總質量的5%。設計的液化氣石油罐車的總質量為16000kg。2.5本章小結本章主要是對整車方案設計進行了分析，為專用車的設計的特點提供了明確指導，通過對比選取了罐體形式及二類底盤，并確定了整車方案中的基本參數。本章內容是設計的初始，為以后的設計提供了重要的基本參數，做好了一定的鋪墊。第3章 罐體設計及校核3.1罐體設計罐體主要由圓筒體、封頭、防波板、人孔和整體式支承座等組成。在罐體上還

30、設有安全閥、液位計和緊急切斷閥等裝置。3.1.1 設計壓力確定 液化石油氣的主要成分是甲烷，丙烷，丁烷和丁烯等。液化石油氣罐車是運輸液化石油氣體或性質相似的其他氣體液體混合的專用罐車?；旌弦夯蜌馐侵?0時飽和蒸氣壓力不大于1.6MPa。國家壓力容器安全監察部門對壓力容器的設計壓力有專門的規定，設計壓力的確定查鋼制壓力容器設計手冊選取，見表3.1，常溫下盛裝液化石油氣或混合液化石油氣的容器，設計壓力p為1.77MPa。表3.1 常見介質設計參數表介質設計壓力/MPa液面以下開口罐體腐蝕裕量/mm單位容積充裝量/(t/m0)液化石油氣50°C飽和蒸氣壓力大于1.6MPa2.16允許1

31、0.42其余情況1.77允許10.42丙烯2.16允許10.43丙烷1.77允許10.423.1.2 設計溫度確定設計溫度是指容器在正常的工作過程中，在相應的設計壓力下，設定的受壓元件的金屬溫度。液化石油氣體汽車罐車安全監察規程對設計溫度有規定。液化氣體運輸車罐體的設計溫度應符合以下要求:（1）罐體結構為裸式的，其設計溫度為50；（2）罐體結構有保溫層的，其設計溫度為介質可能出現的最高工作溫度或最低工作溫度；（3）罐體設計溫度的最低值應考慮環境溫度對其影響。液化石油氣的主要成分是甲烷，丙烷，丁烷和丁烯等。液化石油氣通常是氣體和液體兩種狀態同時存在，主要成分是含有三個或四個碳原子的碳?xì)浠衔?。?/p>

32、據鋼制壓力容器設計手冊，選取設計溫度50。3.1.3 罐體材料根據固定式壓力容器安全技術監察規程，用于焊接的碳素鋼和低合金鋼碳素鋼，其中各元素成分應滿足 C 0.25、P 0.035、S 0.035。選擇壓力容器常用低合金鋼板16MnR。表3.2為16MnR中各元素含量。表3.2 16MnR元素含量元素CSiMnPS含量0.130.190.200.551.201.60 0.025 0.018 罐體公稱直徑本設計的容器的公稱直徑通常指容器的外徑。根據鋼制壓力容器設計手冊，按照表3.3根據罐體的充裝量選取公稱直徑為2000mm的罐體。表3.3 壓力容器的公稱直徑300350400450500550

33、6006507007508009001000110012001300140015001600170018001900200021002200230024002500260028003000320034003500360038004000420044004500460048005000520054005500560058006000 罐體壁厚確定按GB150鋼制壓力容器標準，罐體截面為圓形的壓力容器壁厚計算公式為 （3.1） 式中：設計壓力1.77（MPa）；圓筒體內徑2000（mm）； 焊縫成形系數； 壁厚附加量。鋼制壓力容器由于采用雙面全透的對接焊縫，所以焊縫成形系數=1 （3.2）

34、式中: 鋼板厚度負偏差，由表3.4可知=0.8mm；腐蝕裕量,所選材料的速度K0.05mm/a時，取=1.2mm（mm）；與罐體加工方法，材料性質有關。冷卷罐體取=0mm=2mm，所以=12.466mm，根據鋼制壓力容器設計手冊，公稱直徑為2000mm所對應的=14mm。 表3.4 鋼板負偏差值鋼板厚度2.02.22.52.83.03.23.53.84.04.55.5負偏差0.180.190.20.220.250.30.5鋼板厚度6782526303234364042505260負偏差0.60.80.91.01.11.21.3圓筒體壁厚計算應力用下式校核 （3.3）式中： 設計溫度下材料的許用

35、應力。查鋼制壓力容器設計手冊，由于鋼板厚度為14mm，16MnR在20200時候的許用應力均為170MPa。由于=142.87MPa170MPa，所以壁厚滿足標準。 罐體封頭確定根據GB150規定采用標準的橢圓形封頭，選取橢圓形封頭，結構簡單，制造容易，價格適宜。橢圓形封頭采用長短軸比值為2的標準型封頭。 橢圓形封頭厚度用下式表示 （3.4）=11mm,根據相對應的公稱直徑選封頭公稱直徑為12mm。 罐體尺寸確定罐體最大充裝質量應按下式計算: （3.5）式中： 罐體最大充裝質量，單位為噸，更具實際情況選取為7t； 單位容積充裝質量，單位為噸每立方米(t/)。按下列規定確定:值按下

36、列規定確定:（1）罐體結構為裸式的，按介質在設計溫度為50時罐體內留有8%氣相空間及該溫度下的介質密度確定；（2）罐體結構有保溫層的，按介質在可能出現最高工作溫度時罐體留有80氣相空間及該溫度下的密度確定；根據鋼制壓力容器設計手冊表3.1所示，為0.42。罐體實際容積，單位為。所以罐體實際容積V=16.67。 （3.6）式中： 罐體實際容積，單位 罐體的長度；封頭高度，由表3.5 公稱直徑為2000mm各參數，可知其值為40mm；封頭內徑2000mm；封頭容積，由表3.5 公稱直徑為2000mm各參數，可知容積為1.18。由此可知=4476mm。罐體總體尺寸為： （3.7） 式中： 罐體總長；

37、罐筒的長度；封頭高度，由表3.5公稱直徑為2000mm各參數，可知其值為40mm；封頭曲面高度，由表3.5公稱直徑為2000mm各參數，可知其值為500mm；罐體總長=5556mm。罐體尺寸如圖3.1所示。555650040圖3.1 罐體尺寸參數表3.5 公稱直徑為2000mm罐體各參數公稱直徑曲面高度質變高度厚度內表面積容積質量200050040124.571.184383.2 罐體附屬裝置設計選型3.2.1 安全閥設計選型安全泄放裝置就是為了保證壓力容器安全運行、防止其發生超壓的一種保險裝置。安全泄放裝置具有這樣的性能使容器在正常的工作壓力下運行時，它保證嚴密不漏，而一旦容器內壓力超過規定

38、，它就能自動把容器內部的氣體迅速排出，使容器內的壓力始終保持在最高許用壓力范圍內。根據壓力容器安全技術監察規程及鋼制壓力容器的規定，對介質為易燃液化石油氣或位于有可能發生火災環境下工作的非易燃液化石油氣, 其無絕熱材料保溫層的壓力容器的安全泄放量計算公式為： （3.8）式中 壓力容器的安全泄放量，單位；壓力容器的受熱面積，單位；計算系數，在地上的罐體系數取1；在泄放壓力下液化石油氣體的氣體潛熱，單位。液化石油氣成分組成及汽化潛熱見表3.6。表3.6 液化石油氣成分組成及汽化潛熱成分組成丙 烷50%丙 烯15%正異丁烯15%正異丁烷15%殘 液5%50汽化潛熱kJ/kg285.5285.9634

39、3.7317.8337則50液化石油氣的氣化潛熱 壓力容器的受熱面積： （3.9）式中： 罐體外徑，2000mm；為罐體總長，5556mm。則安全泄放量根據壓力容器安全技術監察規程及鋼制壓力容器的規定安全閥的最小排氣面積A的計算公式為： （3.10） 式中：C是氣體特性系數,查壓力容器安全技術監察規程附件五有關規定選取取337；K安全閥額定泄放系數,按壓力容器安全技術監察規程附件五第二節有關規定中選取0.7；P設計壓力，P1.77MPa；Z壓縮系數，其中蒸汽在工作溫度和壓力下的壓縮系數Z。可根據高鴻華主編壓力容器安全技術問題選取Z 為0.67；T液化石油氣絕對溫度，按設計壓力323K選?。籑分

40、子量，取介質的平均分子量44。 A411F-25安全閥的排氣面積計算 （3.11）式中是A411F-25安全閥的排氣孔直徑48mm。則 液化氣體運輸車罐體頂部應裝設安全泄放裝置，根據液化氣體汽車罐車安全監察規程，選取A411F-25內裝式安全閥，使用溫度150，適用混合石油氣，液氮，液氨，丙烯，丙烷等介質。主要材料見表3.6。 表3.6 A411F-25主要零部件材料零件名稱材料閥體，閥蓋碳素鋼體閥瓣，閥桿鉻不銹鋼密封面結合PTFE/硬質合金彈簧優質鉻釩鋼3.2.2 人孔設計選型根據液體氣體運輸車罐體上至少應設置一個公稱直徑不小于450 mm的人孔，儲運易燃、易爆、毒性程度為中度以上危害介質的

41、運輸車應在氣液相口處設置緊急切斷裝置。以鋼制壓力容器設計手冊和JB585-97為標準依據，結合罐體公稱直徑，選取水平掉蓋對焊法蘭入孔。表3.8為人孔主要尺寸，具體圖形參照CAD圖紙。表3.8 人孔主要尺寸25500530500730660416483402274854563.2.3 液位計設計選型在罐體的水平中心面上,罐體前封頭中心,裝設一個液位計。液位計必須靈敏準確，結構牢固，操作方便。UQZ-3系列浮球液位計是用于直接指示各種敞開或承壓容器內液位高度的指針式儀表。該儀表與工業設備上常用的玻璃板液位計相比較，它不怕破裂，示值更為清晰，尤其適用于對玻璃管壁有粘滯作用的油污類液體介質或者有毒有害

42、的介質的直接指示。儀表屬純機械結構，故在易燃易爆場所工作時，具有本質安全性。適應于對黃銅、鋁、不銹鋼 等材質有較強腐蝕作用的介質。選取的UQZ-3浮球液位計精確度達到2%，適應環境溫度-25到+55之間，介質溫度120，安裝形式為側裝式法蘭連接。UQZ-3液位計結構如圖3.2，技術參數如表3.9。圖3.2 UQZ-3型液位計表3.9 UQZ-3型技術參數型號介質密度（g/cm3）量程 （m）測量方式介質壓力（MPa）浮球直徑安裝法蘭適用范圍UQZ-3 0.45 1、1.5、2、2.5滿度 1.8200ZG3/4錐管陽螺紋液化石油氣專用 溫度計的選取液化石油氣汽車罐車在充裝與運輸過程中，

43、由于溫度對罐體內壓力的升降具有決定作用，對溫度的控制較壓力更嚴格。所以需要安裝一個表盤式壓力指示溫度計，測量范圍應在-4060，通過溫度計連接管將其安裝在閥門箱內。選取由上海涌緯自控成套設備有限公司生產的WSS-4.3型號雙金屬溫度計，精度等級1.5，固定螺紋式安裝固定方式。雙金屬溫度計可直接測量液體，氣體和蒸汽的溫度，具有無汞害，指示清晰，堅固，耐震。儀表全部采用不銹鋼材料，具有良好的防水，耐腐蝕性能。雙金屬溫度計是由繞制成環性彎曲狀的金屬片組成。一端受熱膨脹時，帶動指針旋轉。廣泛應用于石油，化工，冶金，紡織食品等工業?？梢灾苯訙y量各種過程中的-80到500范圍內液體蒸汽和氣體介質溫度。3.

44、2.5 罐體防波板設計防波板的作用是減弱罐體內的液體由于汽車行駛引起的沖擊和振蕩，以提高汽車行駛平穩性。根據液化氣體罐體安全規程罐內應設置防波板，每個防波板的有效面積應大于罐體橫斷面積的40%，防波板的安裝位置，應使上部弓形面積小于罐體橫斷面積的20%。防波板與罐體的聯接應采用牢固的結構，防止產生裂紋和脫落。每個防波板容積一般不大于3 m3。防波板與罐體的聯接應采用牢固的結構，為了拆卸方便，一般采用螺栓緊固在與罐體相焊的角鋼圈上。根據罐體的體積和罐體總長及直徑，選用5塊防波板，間距從車頭方向分別為1040mm，869mm，869mm，869mm，1040mm。圖3.3為防波板與罐體的聯接示意圖

45、。 圖3.3 防波板的與罐體連接示意圖3.2.6 管路系統設計設計要求（1）系統能夠完成密封裝卸作業；（2）液化石油氣在管道中的流速不得超過5m/s；（3）應設置氣相平衡裝置，當無氣相平衡時，泵的每分鐘流量應限制在罐體總?cè)莘e的2.5%左右；（4）裝卸時避免高速沖擊；（5）監測儀表、控制元件應齊全，工作可靠，動作靈活；（6）液化石油氣溫度不得超過設計值； （7）必須保證液化石油氣罐車在裝卸作業中的安全，工作可靠，并且具有多種功。 管道系統具有自泵裝卸、泵站作用、他泵裝卸、壓差裝卸和自流裝卸等功能。通過操縱不同的閥門，可實現罐車的各種功能。自卸裝卸操作手動泵，打開緊急切斷閥，再打開2、5，其余閥關

46、閉，可實現經流量計計量裝液；若只打開1、4，其余閥關閉，則實現流量計計量放液。泵站裝卸操作手動泵，打開緊急切斷閥，再打開閥2、3，其余閥關閉，則不經計量，液體也不經本車罐體進行倒罐；打開2、4，其余閥關閉，可經流量計進行倒罐。他泵或自流裝卸操作手動泵，打開緊急切斷閥，打開閥1、2或4、5，其余閥關閉，不經流量計進行他泵或自流裝卸；若打開閥3、5，其余閥關閉，則經流量計進行他泵或自流裝卸。管道原理圖見圖3.4。圖3.4 管路系統圖管路系統的主要部件有緊急切斷裝置、卸壓閥、快裝接頭、管路、壓力測量裝置、流量計、過濾器等。1、緊急切斷裝置罐體液相、氣相出口管道上應分別安裝一套內置式緊急切斷裝置, 以

47、便在管道發生大量泄漏時進行緊急止漏。緊急切斷裝置包括緊急切斷閥、遠控系統以及易熔塞自動切斷裝置, 要求其動作靈活、性能可靠、便于檢修。遠控系統的關閉操作裝置應裝在人員易于到達的位置, 如罐車尾部, 易熔塞自動切斷裝置應設在環境溫度升高時能自動關閉緊急切斷閥的位置。緊急切斷閥有兩種型式可供選擇: 一種為機械式, 如QGJ4325型, 其遠控操作可通過與緊急切斷閥、事故手柄相連的軟鋼索實現；另一種為液動式,如QGY43F25型, 其遠控操作可通過手壓油泵與緊急切斷閥、卸壓手柄配套使用來實現。本次設計選擇永嘉縣天虹閥門制造有限公司制造的QGY43F25。主要參數見表3.10，結構如圖3.5所示。圖3

48、.5 緊急切斷閥表3.10 QGY43F25高溫熔閉溫度/75±5油缸操作壓力/ MPa2.04.0油源介質13#機械油或2#錠子油緊急切斷時間/ s52、壓力測量裝置罐體應至少安裝一只壓力表, 通過壓力表連接管將壓力表安裝在閥門箱內。壓力表的精度等級應不低于1.5 級, 采用上海宏彤Y-100T型壓力表, 表盤的測量范圍為04.0MPa。在表盤上對應于介質溫度為40和50的飽和蒸氣壓處涂以紅色標記, 以提醒操作者當指針接近此處時應采取措施降壓。3、LPG型過濾器過濾器是安裝在容積式流量計進口端，用來濾清管道中流經的液體內的雜質，以保證儀表正常運行。它的主要部件是殼體和過濾筒，LPG

49、型過濾器是為國產容積式流量計（橢圓齒輪、腰輪、螺旋轉子流量計等）統一設計的管路附件，可以用于多種液體輸送管路中。選用合肥精大儀表股份有限公司生產的LPG-50.2/B過濾器，主要參數見表3.11。表3.11 LPG-50.2/B過濾器主要參數工作壓力/MPa2.5工作溫度/0 120材質a.殼體耐蝕鋼過濾網不銹鋼絲網連接法蘭標準JB/T7982-19944、流量檢測裝置管路系統的設計采用帶流量計不帶液泵的管路系統。選用合肥精大儀表股份有限公司生產的LC-E型鑄鋼橢圓齒輪流量計。5、密封裝置設計該罐體管路的密封裝置采用墊圈查機械設計手冊選擇公稱壓力為2.5MPa，耐油石棉橡膠墊，可用介質為油品、

50、油氣、丙烷等。3.3 罐體校核罐體壓力試驗1、試驗要求在完成罐體設計的時候要用超壓（超過設計壓力）試驗的辦法全面考核容器的強度、承壓能力和致密性。壓力試驗的方法分為水壓試驗和氣壓試驗兩種。在GB 150標準中要求壓力表的量程在試驗壓力的2倍左右為宜，但不應低于1.5倍和高于4倍的試驗壓力。水壓試驗壓力的確定，查壓力容器設計手冊 內壓容器試驗壓力，公式為： （3.12）式中：p設計壓力，為1.77MPa。則 MPa在進行2.21MPa水壓試驗進行測試合格后，以1.77MPa進行氣壓試驗不得有泄漏。2、液壓試驗罐體的設計材料為16MnR，16MnR鋼制容器在做水壓壓試驗時，液體溫度不得低15；試驗時容器頂部設排氣口，充液時將容器內的空氣排盡。試驗過程中，應保持容器外表面的干燥。試驗時壓力應緩慢上升，達到2.21MPa試驗壓力后，保壓時間不少于30min。然后將壓力降至規定試驗壓力的80，1.76MPa。并保持足夠長的時間以便對所有焊接接頭和連接部位進行檢查。如有滲漏，修補后重新試驗。液壓
