1、.XXX 樓綠色建筑施工方案編制單位:編制人:審核人:審批人:word 資料.目錄1. 綠色建筑方案之工程概況. . 21.1 工程概況21.2 建筑節能工程概況32. 編制依據 . . 33. 施工布署 . . 44. 施工方案 . . 54.1 墻體保溫節能54.2 屋面保溫節能85. 施工進度和勞動力計劃.96. 質量驗收要求 .10word 資料.一、綠色 建筑方案之工程概況1、工程概況:工程名稱:建設單位:設計單位:勘察單位:監理單位:施工單位:1.1 建筑概況:略1.2 綠色建筑實施計劃項目經理部始終把最大限度節約資源,節能、節地、節水、節材、保護環境和減少污染,作為企業不可推卸的
2、重要社會責任,以綠色節能為整體施工理念,切實遵照綠色建筑評價標準,建造健康適用、高效使用,與自然和諧共生的建筑;綠色建筑是指在建筑的全壽命周期,實施容如下:a、墻體節能系統措施和門窗節能系統通過采用節能墻體材料或節能措施,大大提高建筑墻體的保溫性能,從而減少建筑能耗。門窗是居住與室外自然環境溝通、交融的主要通道,其節能潛力巨大,采用節能材料或者節能措施的門窗可以有效降低建筑室能耗自然通風利用,利用室外的風壓作用和室的熱壓作用形成自然通風,對降低建筑能耗,改善室空氣品質,提高室人員舒適度具有重要意義。b、節地系統word 資料.采取屋頂綠化, 合理開發利用地下空間等措施,達到充分利用場地, 節約
3、土地的目標。c、節水通過采用節水型器具和設備,以及回收用水系統,如中水沖廁系統,雨水綠化灌溉系統等實現水資源的合理和高校利用。建筑屋面雨水、路面雨水、利用人工濕地法、人工土壤濾池法等處理后作為多種用途的非飲用水,同時通過地面滲透,回灌補充地下水及地面水源。d、節材與可再生能源綜合利用因地制宜開發利用本地建筑材料;開發利用可再生能源,如太陽能熱水供應系統,使用電和燃氣輔助熱源,供應層數6 層,不少于 6層。e、保護環境和減少污染施工期間不破壞本地區文物、歷史建筑、風景名勝、自然水系、濕地、基本農田、森林植被和其他保護區。施工過程中預防和杜絕排放超標的污染源,不對周邊建筑物造成光污染、不影響周邊居
4、住建筑的日照光源;嚴格控制和預防由于特種作業將產生的輻射、火源、爆炸、有毒物質及氣體。施工過程環境噪聲的控制:嚴格遵照執行現行國家標準聲環境質量標準GB3096的規定。因建筑節能技術性較強,實施難度大,本方案將以建筑節能工程的質量控制與實施作為綠色建筑方案施工的重點。2、本工程建筑節能工程概況表 1.1序節 能設計要求施工單位號分項工程1墻體保溫墻面外保溫采用 40mm復合發泡水泥保溫板,導熱系數XX節能工程為 0.065 W/(m ·K) 。2門窗節能工程本工程門窗為斷橋隔熱鋁合金窗,玻璃為門窗專業5+6A+5+6A+5普通中空玻璃 ,外門窗氣密性不低于建分包單位word 資料.筑

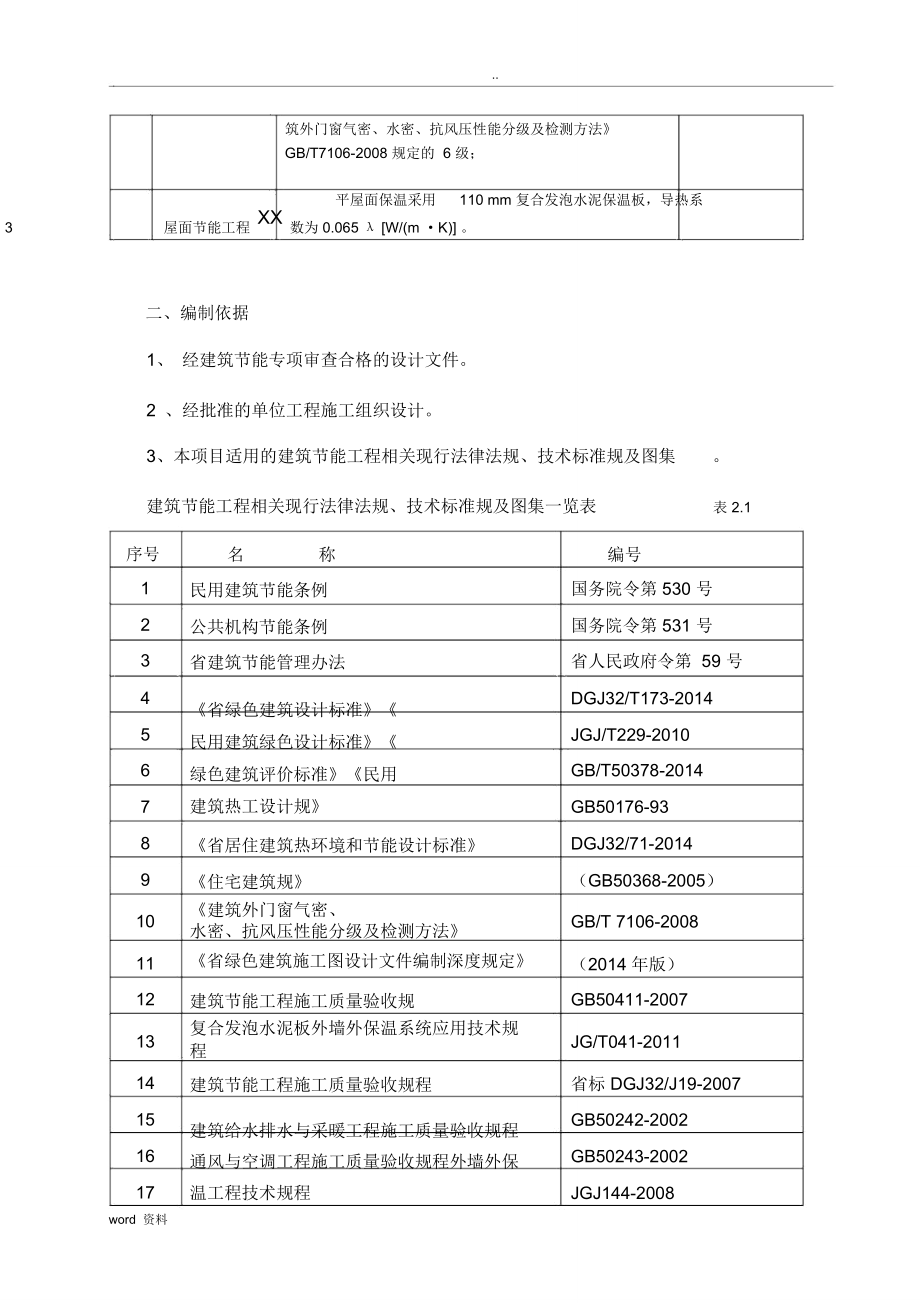

5、外門窗氣密、水密、抗風壓性能分級及檢測方法GB/T7106-2008 規定的 6 級;平屋面保溫采用110 mm 復合發泡水泥保溫板,導熱系3屋面節能工程 XX 數為 0.065 W/(m ·K) 。二、編制依據1、 經建筑節能專項審查合格的設計文件。2 、經批準的單位工程施工組織設計。3、本項目適用的建筑節能工程相關現行法律法規、技術標準規及圖集。建筑節能工程相關現行法律法規、技術標準規及圖集一覽表表 2.1序號1234567891011121314151617名稱民用建筑節能條例公共機構節能條例省建筑節能管理辦法省綠色建筑設計標準民用建筑綠色設計標準綠色建筑評價標準民用建筑熱工設
6、計規省居住建筑熱環境和節能設計標準住宅建筑規建筑外門窗氣密、 水密、抗風壓性能分級及檢測方法省綠色建筑施工圖設計文件編制深度規定建筑節能工程施工質量驗收規復合發泡水泥板外墻外保溫系統應用技術規程建筑節能工程施工質量驗收規程建筑給水排水與采暖工程施工質量驗收規程通風與空調工程施工質量驗收規程外墻外保溫工程技術規程編號國務院令第 530 號國務院令第 531 號省人民政府令第 59 號DGJ32/T173-2014JGJ/T229-2010GB/T50378-2014GB50176-93DGJ32/71-2014(GB50368-2005)GB/T 7106-2008(2014 年版)GB5041
7、1-2007JG/T041-2011省標 DGJ32/J19-2007GB50242-2002GB50243-2002JGJ144-2008word 資料.18建筑外保溫構造圖集J/T16-200919建筑太陽能熱水系統設計、安裝與驗收規DGJ32/J08-2008三、 施工布置1、綠色建筑方案實施工程質量管理體系為了貫徹國家綠色建筑施工的政策,加強綠色建筑節能工程的施工管理。項目經理部成立了以項目經理為組長;項目生產副經理為副組長的綠色建筑方案實施領導小組,其機構組成、人員編制及責任分工如下:項目經理XXX項目技術負責人質檢員施工員XXXXXXXXX2、質量保證體系以質量生存、求發展是我公司
8、的質量方針。我項目經理部通過認真學習綠色建筑施工工程相關規程、規、標準,強化質量意識,建立了行之有效的規化質量管理體系,能夠使建筑節能工程的各項工作均處于良好的受控狀態。在施工過程中,我項目經理部將嚴格按照相關規程、規、標準等執行。為完成好本工程的綠色建筑節能工程,根據本工程的特點,我項目經理部將對以下環節作為建筑節能工程的質量控制點:(1)分包單位的選擇:建筑節能工程的分包單位,應選擇有類似工程施工經驗的隊伍,并對其在施工程(或已完工的工程)進行考察。(2)建筑節能材料的檢驗A. 建筑節能材料須有本市材料準用證、檢驗報告及出廠合格證,主要材料必須有材料交易證。word 資料.B. 材料使用前
9、必須經復試合格后方能使用。對特殊材料須進行放射性物質及有害氣體的環保檢驗。(3)制定相應技術措施,作好工序過程控制。A. 施工前應做好圖紙審查工作,將技術關口前移。施工前認真編好作業指導書, 做好技術交底。B. 施工過程中嚴格執行三檢制和樣板引路制度, 做好預測預控及全方位的過程控制。C.做好技術復測及資料整理工作, 主要材料及施工過程操作要留有痕跡, 具有可追溯性。D.對關鍵部位及特殊工序要責任到人,從“人、機、料、法、環”五個方面進行控制。E. 做好各專業接口及預留預埋的專業檢查。3、技術準備組織項目部人員認真熟悉圖紙,確定各個工序的做法,材料要求,驗收標準。施工人員必須全部持證上崗。4、
10、材料準備進行各種材料的選樣工作, 報監理審批后進場,并做好材料進場后的驗收和送樣工作,合格后方可用于工程上。5、節能驗收建立節能材料使用臺帳,會同監理及建設主管部門做好墻體、門窗、天面等節能構造隱蔽前的驗收。四、施工方案4.1 墻體保溫節能材料、設備及部品進場計劃表 4.1名稱主要技術指標復驗項目復合發泡水泥保溫板滿足 G/T041-2011干密度、導熱系數、抗壓強度、抗拉強度、吸水率、燃燒性能抹面膠漿滿足 JG/T060-2013耐水拉伸粘結強度、拉伸粘結強度膠粘劑滿足 JG/T060-2013浸水 48 小時后拉伸粘結強度、 干燥狀態下拉伸粘結強度word 資料.界面劑滿足 JG/T060
11、-2013浸水 48 小時后拉伸粘結強度、 干燥狀態下拉伸粘結強度玻纖網格布滿足 JG/T060-2013單位面積質量、斷裂強力、耐堿斷裂強力保留率施工機具準備:(1)電動攪拌器、攪拌灰盤、灰斗,垂直運輸機具(外用施工電梯或提升架),水平運輸手推車,沖擊鉆等。(2)常用抹灰工具及抹灰檢測工具,放線工具、線錘、水桶、剪子、鐵锨、掃帚、托線板、方尺、鋼板尺等。操作工藝:(1)施工操作執行標準:1)建筑節能工程施工質量驗收規 (GB50411-2007)2)省建筑節能工程施工質量驗收規程 ( DGJ32/J962010)3)省建筑安裝工程施工技術操作規程 ( DGJ32/J52-2006)-264)
12、節能構造圖集 J/T16-20095)建筑節能工程施工質量驗收規程省標DGJ32/J19-2007(2)工藝流程:墻面清理吊垂直、套方、抹灰餅、充筋彈灰層控制線抹界面劑砂漿貼保溫板鋪設玻纖網格布抹水泥砂漿打底抹抗裂砂漿驗收( 3)施工準備:1)材料、設備進入施工現場時,查驗、檢查方法:觀察、尺寸檢查;檢查產品合格證、出場檢測報告和有效期的形式檢驗報告;按進場批次,每批隨機抽取3 個試樣進行檢查;質量證明文件應按照其出場檢驗批進行核查。2)材料進入施工現場卸車、堆放時,為避免材料破損所采取的措施:對易碎材料卸word 資料.車時注意輕拿輕放,所有材料應在庫房存放,注意通風、防潮,嚴禁雨淋。如露天
13、存放,必須加苫蓋。各類材料應分類堆放,并掛牌表明材料名稱。3)定位放線、放線的依據、方法、要求:根據建筑立面設計和外墻外保溫技術要求,在門窗洞口及伸縮縫、裝飾線處彈水平、垂直控制線;在外墻陰陽角及其他必要處掛出垂直基準控制線,彈出水平控制基線。4)配置專用粘結劑:按照企業產品使用說明書配置。(4)施工操作1)對基層的處理要求:門窗框四周要進行堵縫,不同墻體交接處采用特殊材料和鋼絲網或玻纖布進行加固處理。墻面應清理干凈,無油漬、浮塵等,高度大于等于10mm的表面凸起物應鏟平,表面下凹面積大于0.1 平方地方應用水泥砂漿抹平,確?;鶎訄詫?、平整。2)對材料的拌合(如粘結劑、砂漿等)要求:按產品使用
14、說明書配制,拌合好的材料宜在 2-4 小時用完,注意防暴曬和防風。3)對首次施工、操作基點的要求:對于采用相同建筑節能設計的房間和構造做法,應在現場采用相同材料和相同工藝制作樣板間或樣板件,經有關各方確認后方可進行施工。4)對冷、熱橋施工的措施: 、外墻附墻或挑出部件如梁、過梁、柱、附墻柱、女兒墻、外墻裝飾線、墻體箱盒、管線等,應按設計要求采取隔斷熱源或節能保溫措施。 、施工產生的墻體缺陷如穿墻套管、腳手眼、孔洞等,應采取隔斷熱橋的保溫密封修補措施。5)對現場拌材料的配制要求:保溫砂漿加水嚴格按廠法說明配置, 攪拌時間自投料完畢算起比普通砂漿的攪拌時間延長一倍以上,稠度應控制在5-7cm 圍,
15、隨拌隨用,一般在4h 用完。6)保溫層完成3-5 天后,鋪貼玻纖網格布。玻纖網布按樓層間尺寸事先裁好,將事先裁剪好的網格布沿分格縫用鐵抹子將網格布壓入防裂砂漿中,網格布平面之間的搭接寬word 資料.度不應小于 200mm,鋪設要平整無褶皺,砂漿飽滿度應達到100%。網格布嚴禁干搭。7)抗裂砂漿加水用砂漿機攪拌均勻,不得人工攪拌,攪拌完成后不得二次加水,在玻纖網格布上抹抗裂砂漿抹平為宜,為下一層的連接提供相應的條件。抹抗裂砂漿的厚度應在 8mm左右,抹時可用木抹子搓平。8)門窗洞口的節能構造措施:應先彈出控制線,作為控制陽角上下垂直的依據,門窗洞口保溫砂漿厚度不小于設計厚度。門窗洞口四角附加網
16、格布作加強處理。成品保護(1)塔吊在吊運物品時要避免碰撞保溫層。(2)外掛架下端與墻體接觸面必須加墊木板,以免外架擠壓保溫層。(3)摸完抗裂聚合物砂漿的墻面不得隨意開鑿孔洞。(4)嚴禁重物、銳器沖擊墻面。4.2 屋面保溫節能材料、設備及部品進場計劃名稱規格主要技術指標復驗項目密度、含水率、導熱系數等技術導熱系數、密度、抗壓強度復合發泡水泥保溫板110 厚性能必須符合規定要求?;驂嚎s強度。( 1)進場的屋面保溫材料要有中文標志的出廠質量合格證、企業標準、技術性能檢測報告等相關資料,保溫材料的密度、導熱系數、抗壓強度或壓縮強度、燃燒性能等技術性能必須滿足要求。屋面保溫材料進行復試必須做以下幾項檢驗
17、:導熱系數、抗拉強度、密度。施工機具準備:主要機具:鐵鍬、木刮杠、水平尺、手推車、木拍子等。操作工藝施工操作執行的標準:1)建筑節能工程施工質量驗收規 (GB50411-2007)word 資料.2)屋面工程質量驗收規 (GB50207-2002)3)屋面工程技術規(GB50345-2004)4)省建筑節能工程施工質量驗收規程 ( DGJ32/J962010)5)節能構造圖集 J/T16-20091、工藝流程(明確本分項工程的操作流程,并制作流程圖,如采暖系統施工流程。)基層清理管根堵孔、固定砂漿找平層鋪設保溫層隱蔽驗收填補板縫檢查驗收抹隔離層2、施工準備1)材料、設備進入施工現場時,查驗、檢
18、查方法:觀察、尺寸檢查;核查質量證明文件;按按進場批次,每批隨機抽取3 個試樣進行檢查;質量證明文件應按照其出場檢驗批進行核查。( 2)保溫材料的運輸、 存放:應注意防潮, 防止損傷和污染, 雨季應采取遮蓋措施,防止水浸或雨淋。嚴禁在雨天進行保溫層施工。板狀保溫材料在搬運時應輕放、防止損壞斷裂、缺棱掉角,保證板的外形完整。3、施工操作(1)對基層的處理要求:基層應平整、干燥和干凈;穿過屋面和墻面等結構層的管根部位,應用細石混凝土填塞密實,將管根固定。(2)對施工過程中質量控制的要求:1 、干鋪保溫材料,先將接觸面清掃干凈,板塊應鋪平墊穩,板之間的縫隙,應用word 資料.同類材料的碎屑嵌填密實
19、,表面應與相鄰兩板的高度一致,防止產生冷橋。2、屋面保溫隔熱工程應對下列部位進行隱蔽工程驗收,并應有詳細的文字和圖片資料:1)基層; 2)保溫層的敷設方式、厚度和縫隙填充質量;3 屋面熱橋部位。成品保護( 1)在已鋪好的屋面保溫層上不得直接行走、運輸小車,行走線路應鋪墊腳手板。( 2)保溫層施工完成后,應及時鋪抹找平層,以減少受潮和進水,尤其是在雨季施工,更要及時采取遮蓋措施。五、施工進度和勞動力計劃5.1 施工進度計劃墻體節能分項: 12 月 10 日 -1 月 30 日屋面節能分項: 12 月 20 日- 1 月 10 日5.2勞動力配備表序號工種人員數量1瓦工20 人2裝修工30 人3電
20、工2 人4管理5 人六、質量驗收要求6.1執行的標準表 6.1名稱編號批準部門word 資料.建筑工程施工質量驗收統一標準GB50300-2013國家標準建筑裝飾裝修工程質量驗收規GB50210-2001國家標準屋面工程質量驗收規GB50207-2012國家標準通風與空調工程施工質量規GB50243-2002國家標準建筑電氣工程施工質量驗規GB50303-2002國家標準建筑節能工程質量驗收規GB50411-2007國家標準建筑節能工程施工質量驗收程DJ32/J19-2007省建設廳DGJ32/J16-201住宅工程質量通病控制標準省反住房和城鄉建設廳46.2 檢驗批劃分分項工程的檢驗批劃分如
21、下表序號節能分項工程檢驗批劃分表 6.21墻體保溫節能工程按立面劃分檢驗批2門窗節能工程按立面劃分檢驗批4屋面節能工程按不同標高屋面劃分檢驗批6.3主控項目6.3.1 墻體保溫節能分項表 6.3質量要求檢查數量檢驗方法1、檢查產品合格證、 出廠檢測報告和有效期的型式所用材料和半成品、 成品進場后, 應做質量檢 同一廠家、 同一品種的產品, 按進查和驗收,其品種、規格、性能必須符合設計批場次,每批隨機抽取不少于檢驗報告。3和有關標準的要求。組2、現場抽樣復驗, 復驗材料:保溫砂漿, 抗裂砂漿,增強網word 資料.每 l00m2 應至少抽查一處, 每處不保溫厚度必須符合設計要求。得少于10m2,
22、每個檢驗批抽查不用鋼針插人,尺量檢查。少于 3處。保溫層與墻體以及各構造層之間必須粘結牢每 l00m2 應至少抽查一處, 每處不得少于10m2,每個檢驗批抽查不用小錘輕擊,觀察檢查。固,無脫層、 空鼓。面層無粉化、 起皮、裂縫。少于 3處。寒冷地區外墻出挑構件及附墻不見應按設計每 l00m2 應至少抽查一處, 每處不 對照設計文件觀察檢查得少于10m2,每個檢驗批抽查不要求采取隔斷熱橋和保溫措施。少于 3處。當墻體節能工程保溫層采用預埋或后置錨固件固定時,錨固件數量、位置、錨固深度和拉拔力應符合設計要求。 后置錨固件應進行現場檢測數量:每個檢驗批抽查不少于錨固了核查試驗報告;核拉拔試驗。 錨固
23、件與增強網的連接應符合設計3 處。查隱蔽工程驗收記錄。要求。當設計無要求時, 錨固件與增強網應可靠連接。外墻外保溫系統的飾面層采用粘貼面磚做法時,應按相應保溫工程檢驗批同步實施具有質每 l00m2 應至少抽查一處, 每處不量代表性的現場粘接強度拉拔試驗。試驗方法檢查試驗報告得少于10m2,每個檢驗批抽查不按建筑工程飾面磚粘結強度檢驗標準少于 3處。( JGJ110)執行,斷裂應從飾面磚表面切割至保溫系統加強網的外側。屋面節能分項質量要求檢查數量檢驗方法檢查產品合格證、出廠屋面節能工程所用主要材料技術指標應符檢測報告和有效期的型相同材料和做法的屋面, 每 500m2合設計及國家現行產品標準要求。
24、為一個檢驗批,檢驗批質量驗收的式檢驗報告和復驗報抽查數量應符合下列規定:告。保溫層的厚度應進行現場抽檢, 其厚度偏差1、每一個檢驗批不應少于3處,應不大于 5mm且不得存在負偏差。每處 10m2。剖開法檢查,水平尺加平屋面建筑找坡時 保溫層的最小厚度應滿足2、細部構造應全部檢查。鋼尺測量。設計要求。外門窗的氣密性能指標應符合設計要求。現場實體檢測,查檢測報告。6.4一般項目及允許偏差6.4.1墻體保溫節能分項表 6.4.1一般項目及允許偏差要求檢查數量檢驗方法word 資料.表面平整潔凈,接槎平整,線角順直、清晰觀察夏熱冬冷地區外墻出挑構件及附墻不見應按設計要對照設計文件觀察檢查。求采取隔斷熱
25、橋和保溫措施。每 l00m2 應至少抽查增強網應鋪壓嚴實,不得有空鼓、褶皺、翹曲、外觀察,尺量檢查一處,每處不得少于露等現象。搭接長度應符合設計要求,當設計無要10m2,每個檢驗批抽求時,左右不得小于 80mm上下不得小于100mm。 查不少于3 處。加強部位的增強網做法應符合設計要求。用 2m靠尺楔形塞尺檢查外保溫墻面層的允許偏差應符合規要求用 2m垂直檢查尺檢查用直角檢測尺檢查屋面節能分項表 一般項目及允許偏差要求檢查數量檢驗方法保溫板粘貼點的鋪設應符合設計要求; 當設計無要求時,應符合下列要求:1、粘貼點間距宜為400mm×400mm。相同材料和做法的屋面,觀察檢查。2、粘貼點
26、與板邊間距宜150200mm。每 500m2 為一個檢驗批,檢3、粘貼點的粘結面直徑宜為l00 150mm。 ,驗批質量驗收的抽查數量保溫隔熱層鋪設應符合下列要求:應符1、松散材料應分層鋪設、壓實適當、表面平整、坡向正合下列規定:確;澆、噴、抹材料應計量、攪1、每一個檢驗批不應少于拌均勻、分層鋪設、連續施工、表面平整坡向正確。3 處,每處10m2。檢查計量設備及計2、板材應粘貼牢固、縫隙嚴密、平整、坡向正確。2、細部構造應全部檢查。量記錄,觀察檢查。3、金屬面保溫夾芯板材應鋪裝牢固、接口嚴密、表面潔凈、坡向正確。6.5圍護結構現場實體檢驗(1)實體檢測的容:建筑圍護結構施工完成后,應對圍護結構
27、的外墻節能構造和嚴寒、寒冷、夏熱冬冷地區的外窗氣密性進行現場實體檢測。當條件具備時,也可直接對圍護結構的傳熱系數進行檢測。( 2)抽樣數量:1、鉆芯檢驗外墻節能構造的取樣部位和數量,應遵守下列規定:1)取樣部位應由監理(建設)與施工雙方共同確定,不得在外墻施工前預先確定;word 資料.2)取樣部位應選取節能構造有代表性的外墻上相對隱蔽的部位,并宜兼顧不同朝向和樓層;取樣部位必須確保鉆芯操作安全,且應方便操作。3)外墻取樣數量為一個單位工程每種節能保溫做法至少取3 個芯樣。取樣部位宜均勻分布,不宜在同一個房間外墻上取2 個或 2 個以上芯樣。2、外窗氣密性進行現場實體檢驗,每個單位工程的外窗至少抽查3 樘。當一個單位工程外窗有 2 種以上品種、規格和開啟方式時,每個品種、規格和開啟方式的外窗均應抽查不少于 3 樘。同一居住小區圍護結構保溫措施及建筑平面布局基本相同的建筑物作為一個樣本隨機抽樣。居住建筑節能工程質量控制符合本規程章節要求時,抽樣比例不低于樣本總數的 10,至少 l 幢;不同結構體系建筑,不同保溫措施的建筑物應分別抽樣檢測。(3)檢測方法等委托事項:
