最詳細的動態塊教程-20160126

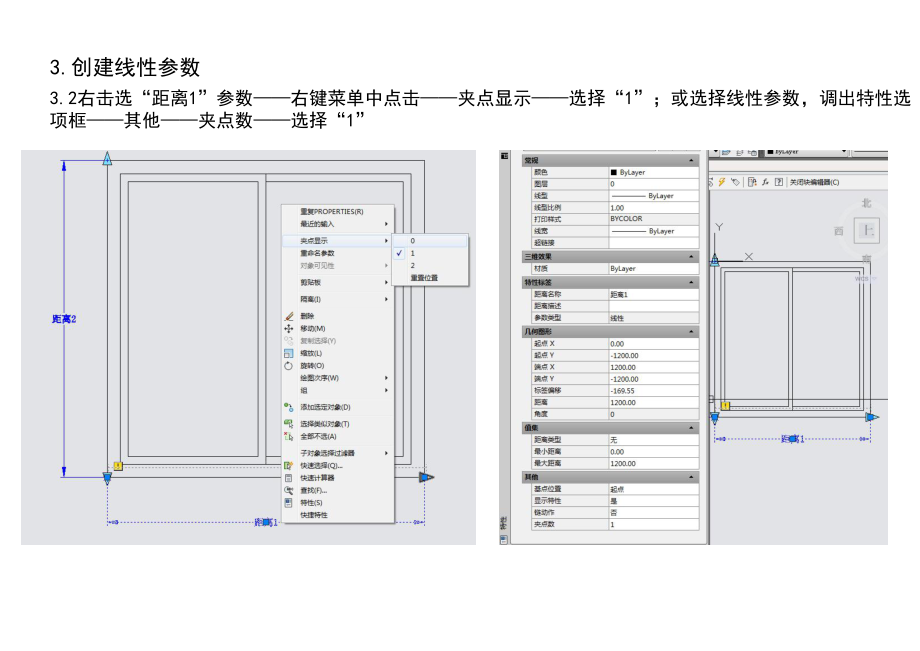

1、窗動態塊教程2016.01.261.創建窗基本塊（基本尺寸以項目需求為準）2.雙擊塊，進入塊編輯器（打開塊編寫選項板）3.1選擇“參數”選項卡，點擊“線性”參數，根據圖形拉伸要求（橫向在圖形下方從左端向右端分別點選創建“距離n”參數；豎向在圖形下方從左端向右端分別點選創建“距離n”參數）3.創建線性參數3.2右擊選“距離1”參數右鍵菜單中點擊夾點顯示選擇“1”；或選擇線性參數，調出特性選項框其他夾點數選擇“1”3.創建線性參數3.3 特性選項框值集（根據具體需求設置參數）1）增量：距離增量拉伸的基本模數；然后設置好最小距離和最大距離2）列表：適用于大模數，根據需求設置相應參數3.創建線性參數l

2、選擇“動作”選項卡，點擊“拉伸”動作l點選“距離1”參數，在參數右端附近（指針劃過參數右端出現“園內斜十字”紅色符號，下同）單擊為拉伸點，框選圖形右側為拉伸區域，選擇右側圖形為拉伸對象后右擊確定，生成一“拉伸”動作標簽l選擇“動作”選項卡，點擊“拉伸”動作l點選“距離1”參數，參數右端附近單擊為拉伸點，框選中間圖形為拉伸區域，選擇除外框線線外的中間圖形為拉伸對象右擊確定，生成“拉伸1”動作標簽l選擇“拉伸1”動作標簽，打開特性對話框，在“替代”選項下設置：距離乘數0.5（0.5按增量模數距離拉伸，1則按增量模數2倍距離拉伸，依次遞推，備注：單位精度保證2位小數）4.定義圖形的拉伸動作1234l同理創建“拉伸2”動作標簽4.定義圖形的拉伸動作12344.定義圖形的拉伸動作動作拉伸1動作拉伸2“拉伸”動作預覽4.定義圖形的拉伸動作要點小結有時為保證塊均質拉伸要求,而不是局部拉伸，需要創建多個“拉伸動作”，才能達到要求。如下圖5.進入“測試”窗口l點擊“測試塊”按鈕，進入“測試”窗口l點住圖塊右下角的拉伸夾點左右拉動測試l點住圖塊左上角的拉伸夾點上下拉動測試l無誤后退出“測試”窗口，回到“塊編輯器”界面1236.塊編輯完成，返回工作空間l點擊“關閉塊編輯器”按鈕，點擊“保存更改”選項l回到模型空間，再次點住圖塊的夾點上
