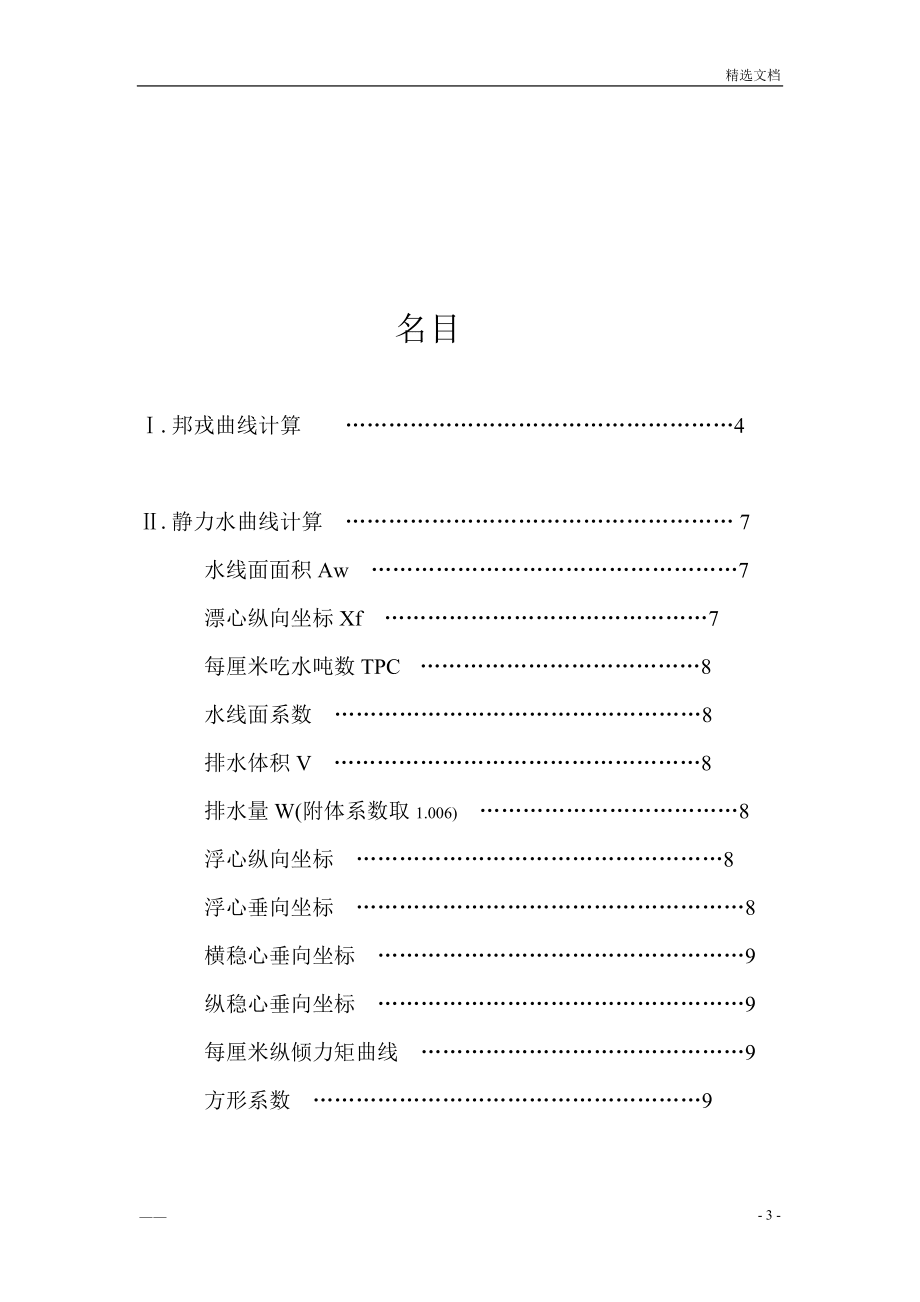

1、精選文檔浮體靜力學課程設計 名目.邦戎曲線計算 4 .靜力水曲線計算 7 水線面面積Aw 7 漂心縱向坐標Xf 7 每厘米吃水噸數TPC 8 水線面系數 8 排水體積V 8排水量W(附體系數取1.006) 8 浮心縱向坐標 8 浮心垂向坐標 8 橫穩心垂向坐標 9 縱穩心垂向坐標 9 每厘米縱傾力矩曲線 9 方形系數 9 .裝載穩性計算 16 浮態及初穩性 16 靜穩性曲線及動穩性曲線 17 穩性校核 20 課程設計中均接受如1-1圖所示的空間直角坐標系: 邦戎曲線計算(1) 邦戎曲線概念:船體某一站號處橫剖面(如下圖所示),該橫剖面自查船底到最高一層連續甲板在不同吃水下的橫剖面面積。(2)
2、計算原理圖-1表示某一橫剖面曲線及不同吃水的半寬值,依據基本公式 接受梯形法計算,在吃水d時,橫剖面面積 半寬值(本次計算暫不考慮端點修正);為各水線等間距值。橫剖面面積對基線軸的靜距:用同樣的方法分別計算1站,2站,3站,4站,5站,6站,7站,8站,9站,10站的橫剖面面積以及對基線軸的靜距。其數值總結如表-2所示:表-2(2) 繪制邦戎曲線圖(3) 把上述計算的結果AutoCAD繪制成邦戎曲線圖。為了使圖紙美觀和圖紙長度的使用便利,對船長,型深,面積,面積距按不同比例繪制如下圖:(4) 靜力水曲線計算1. 計算原理(1) 水線面面積Aw如圖-1所示,;式中:y是離Oy軸x處的半寬;L是水
3、線長。(2)漂心縱向坐標 式中:為Aw對Oy的靜距。(3)每厘米吃水噸數TPC;式中w為水的重量密度,.(4) 水線面系數(5)排水體積(6) 排水量W(附體系數取1.006);式中為總排水體積,型排水體積。 (7)浮心縱向坐標式中:為對中站面的體積靜距。(8) 浮心垂向坐標式中:為對基平面的體積靜距。(9) 橫穩心垂向坐標式中:為水線面WL的面積對于縱向中心軸O-O的橫向慣性矩。(10) 縱穩心垂向坐標式中:為水線面面積對于通過該水線面漂心F的橫軸的縱向慣性矩;為水線面面積對于通過該水線面中站處Oy橫軸的縱向慣性矩。(11) 每厘米縱傾力矩(12) 方形系數2、 計算數據1. 計算過程(以1
4、號水線為例)用同樣的方法分別計算個水線面的個曲線數據,將計算的靜水力曲線的各曲線的數據整理如下:3、 繪制圖形將將整理計算數據用AtuoCAD繪制成靜力水曲線圖,如下圖所示。 裝載穩性計算1、 浮態及初穩性依據給出的載況,在所計算的靜力水曲線的數據中用差值法求出平均吃水、浮心縱向坐標、浮心垂向坐標、橫穩心距基線高、縱穩心距基線高等數據并計算縱傾力矩、縱傾值、首尾吃水、初穩性高、縱穩心高。計算公式及數據如表-1所示:表 -1項目單位符號及公示滿載出港標注排水量t5519.52平均吃水md5.6038靜重心縱向坐標mXg-0.85水重心垂向坐標mZg5.02力浮心縱向坐標mXb1.088圖漂心縱向
5、坐標mXf-1.477插橫穩心距基線高mZm6.168值縱穩心距基線高mZml108.646得縱向穩性高mGML=Zml-Zg103.626每厘米縱傾力矩t.mMTC= GML/(100L)64.266縱傾力矩t.mMt=(Xg-Xb)-10696.8縱傾值mdd=Mt/(100.MTC)-1.66447首吃水增量mddF=(L/2-Xf)(dd/L)-0.85986尾吃水增量mddA=-(L/2+Xf)(dd/L)0.804611首吃水mdF=d+ddF4.743944尾吃水mdA+d+ddA6.408411未修正穩心高mGM0=Zm-Zg7.018自由液面修正值mDgm不考慮修正后初穩心高
6、mGM=GM0-Dgm不考慮2、 靜穩性曲線及動穩性曲線依據給定的穩性橫截曲線、排水量和重心高度,通過差值求出該排水量下不同傾斜角度的ls按式l=ls-(ZG-Zs)sin,假設Zs=0,計算各傾角下的復原力臂,并繪制靜穩性曲線l=f()靜穩性曲線圖由計算各傾角下的復原力臂,并繪制隨變化的動穩性曲線圖。如圖-2所示。動穩性曲線在該吃水下,不同傾斜角對應的l、ls,計算過程如下所示:三、穩性校核穩性衡準數:橫搖角的計算經計算查表則最小傾覆力臂的計算依據橫搖角和動穩性曲線的對稱于過O點的縱軸,繪制出在風浪聯合作用下的穩性曲線,在如圖所示的在風浪聯合作用下的穩性曲線圖上,從原點向左量取29.3度,過該點做X軸的垂線與動
