CAXA協同管理

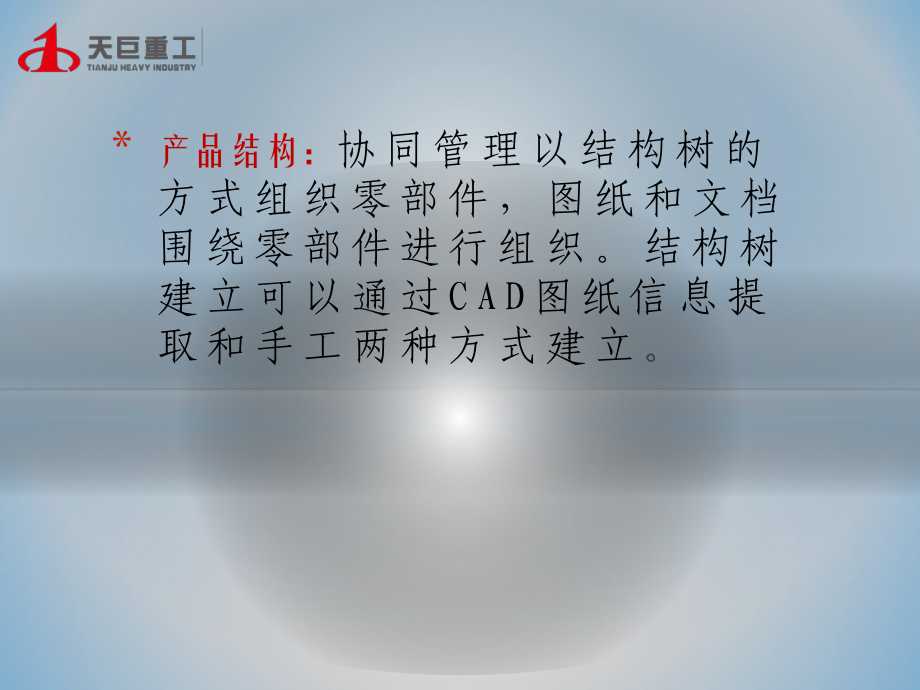

1、簡介與使用安全管理：有用戶管理和數據加密。用戶管理中有人員管理、角色管理、相關用戶管理，權限設置可以控制控制到零部件級；數據加密包括電子倉庫中文件格式的加密、電子倉庫所在目錄的加密、CAD內文件輸出控制等。*產品結構：協同管理以結構樹的方式組織零部件，圖紙和文檔圍繞零部件進行組織。結構樹建立可以通過CAD圖紙信息提取和手工兩種方式建立*文檔管理：包含對圖紙和文檔的管理，圖紙是指CAD系統產生的二維圖等各種電子圖形文件，文檔是指各種電子文件。圖文檔可以對各種文檔進行分類管理。*版本控制：版本管理與文檔的生命周期相關聯，生命周期包含新建、入庫、出庫、發布、重發布、歸檔等階，對應的文檔有版本和工作版

2、本之分。支持版本回滾和清除。*數據查詢：數據查詢在數據集中管理的基礎上，實現對企業設計和信息的查找。輸入查詢條件，服務器把所有符合條件的結果返回給客戶端，對于查詢結果可以直接利用。*數據重用：為提高新產品的設計效率，對現有數據的應用，其中主要包括兩方面內容，一是借用現有零部件和圖紙；二是復制現有零部件和圖紙，在原有的基礎上進行修改。*報表統計：CAXA協同管理提供的報表類型有：產品明細表、部件明細表、自制件明細表、外購件明細表、標準件明細表以及分類報表等，報表格式有用戶定制。*支持工具：支持工具：C A X A 協 同 管 理 提 供 的 工 具包 括 批 量 入 庫 、 圖 紙 出 庫 、

3、拼 圖 打 印 、報 表 定 義 等 。*產品大類：一類產品的組合，產品大類下可包含多個產品。產品：企業可銷售的具有一定規格型號的產出物品。零 部 件 ：產品各個組成部分。*文件夾：是文檔及其自身的集合，類似于Windows操縱系統中資源管理的文件夾。3D文件夾：是3D文檔及其自身的集合，類似于Windows操縱系統中資源管理的文件夾。3D文件夾只能存放3D文檔和3D子文件夾*文檔：文檔：表示一個電子文檔，包含該文檔的描述信息（如大小、創建日期等）和文檔對應的物理文件，包括圖紙、工藝文件、3D模型等各類電子文檔*記錄圖紙或文檔的修改歷史，圖紙和文檔每次出庫修改，系統創建相應的版次；圖紙和文檔每

4、次重發布后，生成新的版本。*角色：對應企業中的崗位和職責（如總工程師，主任工程師等），在系統中它與一系列權限相對應。相關用戶：與產品或零部件存在關系的用戶或零部件中承擔的某種角色。BOM：產品結構對應的物料清單。*生命周期：描 述 文 檔 從 設 計 到 完 成 的 過程 ， 生 命 周 期 中 包 括 入 庫 、 出 庫 、 取消 出 庫 、 發 布 、 歸 檔 等 相 關 操 作 。結構樹：描述產品的構成。文檔樹：采用文件夾描述文檔的分類和組成，文件夾分為通用文件夾和產品相關的文件夾。系統主界面系統菜單區：系統菜單區：下拉菜單形式，包含所有工具命令條。工具欄：工具欄：常用命令的工具選項。關

5、聯對象區：關聯對象區：顯示結構樹中被選對象的相關圖紙預覽窗口：預覽窗口：預覽圖紙和文檔及被管理對象相關屬性。系統信息：系統信息：顯示登錄用戶系統狀態系統狀態樹視圖：樹視圖：可在結構樹和文檔樹之間切換生命周期操作覆蓋圖紙和文檔從開始到歸檔的全部過程，其包括的操縱有入庫、出庫、發布、重發布。入庫：入庫：本地的圖紙和文檔通過入庫操作提交到電子倉庫中，實現數據集中管理。具體操作有“批量入庫”和“導入”。（批量入庫時建議分級入庫。）先總裝入庫后建立起相應的結構樹，在先總裝入庫后建立起相應的結構樹，在同一個文件夾同一個文件夾下的下的總裝下級總裝下級所有文件可全部一次性所有文件可全部一次性批量入庫。批量入庫

6、。出出庫：庫：電子倉庫中的圖紙和文檔通過出庫下載到本地，實現對圖紙和文檔的修改，一個圖紙和文檔只許一個人同時出庫。（出庫修改再入庫時必須填寫“入庫描述”內容）取消出庫：取消出庫：對出庫的圖紙和文件取消其出庫狀態。取消出庫不改變圖紙和文檔的內容。發布：發布：圖紙和文檔經過審核，執行發布操作，發布后的圖紙和文檔不能再出庫修改，對產品發布后，產品下所有圖紙和文檔的狀態改變?yōu)榘l(fā)布。重發布：重發布：如果對發布后的圖紙和文檔進行修改，必須執行重發布，重發布后的圖紙和文檔版本升級。（俗語：取消發布）。發布和重發布由辦公室控制和操作。發布和重發布由辦公室控制和操作。入庫操縱入庫操縱1.批量入庫將各類不同文件批

7、量導入時，可以按照各類文件類型設置各自提取的模板、提取參數，從而實現各類文件一次性混合批量導入。同時對提取出的結果增強了數據一致性的校驗、自包含嵌套的校驗，完善了屬性修整、映射轉換、匹配的外掛處理，提升了批量導入大量數據的效率。 在“產品”下批量入庫?！爱a(chǎn)品”圖標2.導入。在產品結構視圖中，支持導入圖紙創建零部件節點，通過導入的圖紙，系統自動創建零部件節點，生成對應的文檔記錄，并把物理文件傳入到電子倉庫中。支持導入的文件包括電子圖板的EXB文件以及AutoCAD的DWG文件。導入只能在“總裝”和“零部件”下導入“產品”右鍵下拉菜單沒有“導入”項導入時涉及對圖紙中標題欄和明細欄信息的提取，用戶需

8、要先定義圖紙信息和CAXA協同管理系統之間的屬性映射。(不提倡直接導入)“總裝”圖標“零部件”圖標帶明細表的帶明細表的圖紙圖紙文檔的導出 對于發布和不發布的文件都可以導出，相當于復制到自己的電腦中,對庫中的文件沒有任何影響。 導出文件出現文檔導出對話框時，可按選項內容設置文件保存位置、文件夾級數、當前或所有版本等設置。可以全部導出也可單個導出。刪除刪除“刪除”命令可用于結構樹區的各節點及數據區的版本節點和圖紙頁、文件夾與文件夾點。當“刪除”命令對于含下一級子目錄的節點，會同時將當前節點及其下所有子節點及其數據信息刪除。當刪除產品時，對應的文件夾同時默認刪除，如果文件夾下有內容，將給出提示。當開

9、啟了回收站時，刪除的文件將放置在回收站中，客戶可以從回收站中徹底刪除或恢復它們。若回收站功能處于關閉狀態，則數據將直接刪除。刷新樹刷新樹“刷新樹”命令用于結構樹區和數據區的所有節點，用戶進行任何操作之后，單擊“刷新樹”命令將更新結構樹和數據樹信息。注意：注意：在產品結構樹上，對零部件的刪除、復制、借用等操作支持多選，方法是用Ctrl鍵加鼠標實現多選，對多個選中的對象可以批量處理。1 . 文 檔 樹 以 文 件 夾 的 形 式 組 成 的 樹 列 ， 主 要 存 放doc;doc;xxls;xlsx;ppt;pptx;txt;pdf格式文件以及圖片和3D文件。也可以存放dwg;exb文件（一般存

10、放dwg;exb以外的文件）。2.不能將普通文件導入3D文件夾，但可以將3D文件導入普通文件夾。3.當“產品”結構樹建立時文檔樹會自動建立一個與之相關聯的文件夾。文件件處于隱藏狀態，選中相應產品后單擊“文檔樹”即可顯示。點擊結構樹下“查詢”進入查詢界面，點擊簡單查詢，切換到簡單查詢界面： 簡單查詢界面主要由查詢對象、查詢條件區域、保存查詢區域構成。 CAXA協同管理數據查詢分為“產品” 查詢、“零部件”查詢、“圖紙，文檔”查詢、“工藝文檔” 查詢、“3D文檔” 查詢、“文件夾”查詢和“3D文件夾”查詢。單擊“查詢”下拉框，來進行查詢對象類型的切換。 在查詢條件選項卡中，輸入查詢條件，查詢條件包

11、括：屬性屬性名稱名稱掩飾掩飾如名稱，零件類型，代號，創建時間，材料等。或者文件名稱，文件代號，文件類型，文件路徑等。操作符操作符： 等于，不等于，大于，小于，大于等于，小于等于，包含。屬性值：屬性值： 用戶輸入想要查詢的關鍵字。注意在輸入的屬性值中不要包含字符。邏輯符邏輯符： 或者，并且。 不分大小寫單擊“查詢”按鈕，會自動切換到”查詢結果”標簽下，查詢結果會顯示在“查詢結果樹”中，對于查詢結果，可以在“樹型”和“列表型”之間切換，在“列表型”用戶可以單擊列表的標題欄，用來對查詢結果進行排序。此外，對于查詢出來的零部件或圖紙，文檔，系統提供右鍵彈出式菜單，可以對查詢結果直接進行操作。右鍵彈出式

12、菜單系統菜單 - “工具箱” - “選項”中的“基本”可以對窗口選項、排序、樹選項、查詢選項等進行設置。初次安裝安使用CAXA協同管理時必須下載模板庫里所有內容。前三項（帶圓圈）針對結構樹的處置；后兩個（方框）針對是標題欄和明細表屬性的兩個選項。1、若只出現紅色；選“入庫時根據標題入庫時根據標題欄或明細欄信息刷新庫中對應零部件的屬性欄或明細欄信息刷新庫中對應零部件的屬性”2、若出現綠色，當該零部件在圖文檔中已經有對應的圖紙時，則選中“將新提取的和庫中已有的兩顆結構樹進行合并將新提取的和庫中已有的兩顆結構樹進行合并”出現綠色但該零件在圖文檔中沒有相應圖紙時，選“用提取的結構樹替代庫中已用提取的結構樹替代庫中已有的結構樹有的結構樹”3、若出現藍色，如果同時出現綠色，參照出現綠色的方法;如果沒有綠色選“用提取的結構樹替代庫中已有的結構樹用提取的結構樹替代庫
