轉爐氧槍升降橫移安裝指導說明書

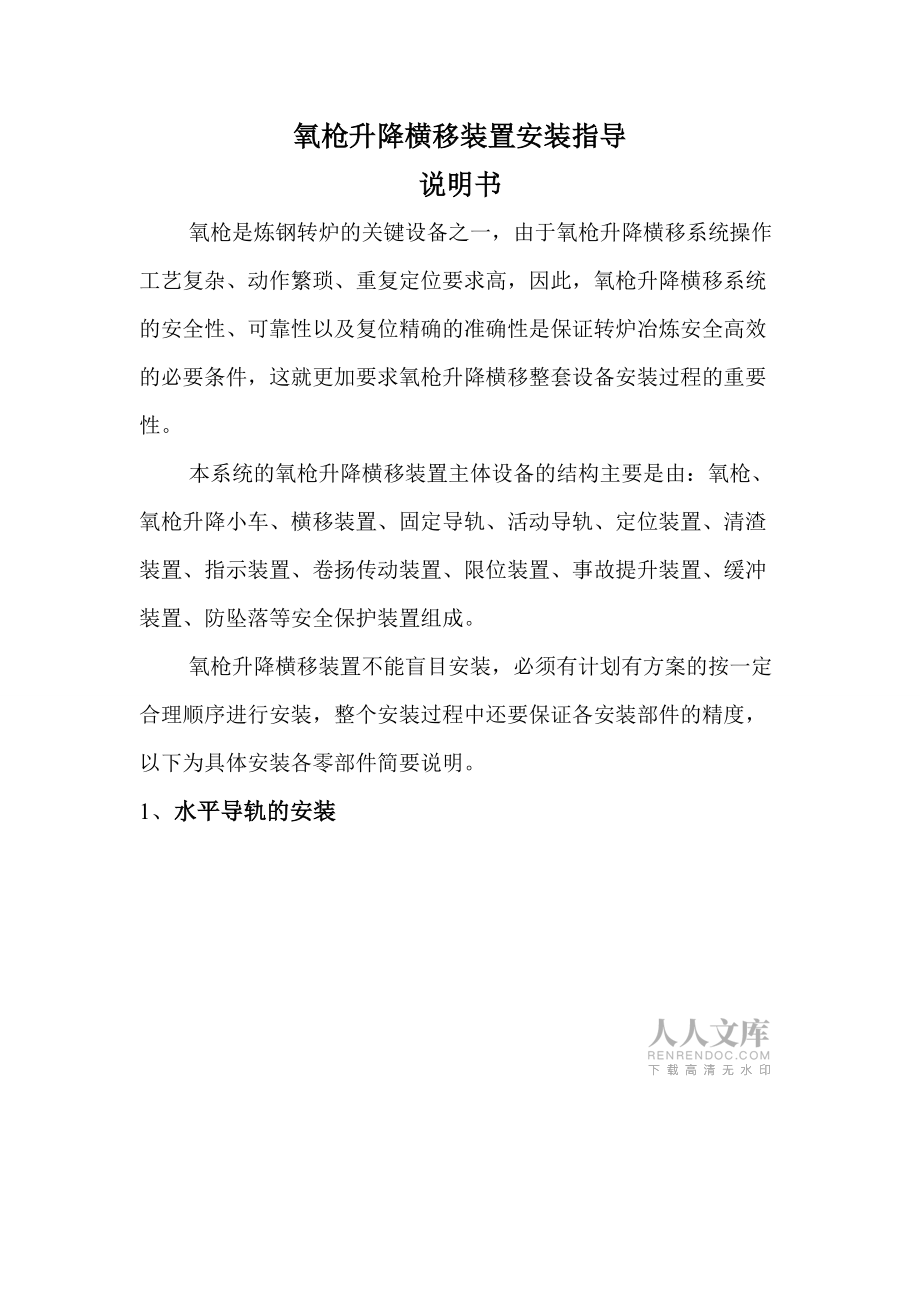

1、鋼廠轉爐氧槍升降橫移裝置安裝指導說明書2013-8-31宮海明氧槍升降橫移裝置安裝指導說明書氧槍是煉鋼轉爐的關鍵設備之一，由于氧槍升降橫移系統操作工藝復雜、動作繁瑣、重復定位要求高，因此，氧槍升降橫移系統的安全性、可靠性以及復位精確的準確性是保證轉爐冶煉安全高效的必要條件，這就更加要求氧槍升降橫移整套設備安裝過程的重要性。本系統的氧槍升降橫移裝置主體設備的結構主要是由：氧槍、氧槍升降小車、橫移裝置、固定導軌、活動導軌、定位裝置、清渣裝置、指示裝置、卷?yè)P(yáng)傳動裝置、限位裝置、事故提升裝置、緩沖裝置、防墜落等安全保護裝置組成。氧槍升降橫移裝置不能盲目安裝，必須有計劃有方案的按一定合理順序進行安裝，整

2、個安裝過程中還要保證各安裝部件的精度，以下為具體安裝各零部件簡要說明。1、 水平導軌的安裝先將平臺橫移部分的三條水平導軌根據圖紙位置安裝到位，為安裝卷?yè)P(yáng)平臺做好支撐，并且保證三條水平導軌的平行度偏差不能大于±1mm。2、 卷?yè)P(yáng)平臺活動導軌安裝將卷?yè)P(yáng)平臺與活動導軌在27.5米平臺上用M24螺栓組裝到一起使其成為一個整體，并將各車輪用M16螺栓安裝到平臺及活動導軌上，然后將整個橫移部分放到已安裝好的水平導軌上，使其保持平衡，并能實現橫向移動無卡阻、無擺動現象。3、 橫移電動推桿裝置安裝橫移平臺安裝到位后將橫移電動推桿裝置按圖紙位置用M24螺栓固定在卷?yè)P(yáng)平臺及固定橫梁上。4、 卷?yè)P(yáng)傳動部分

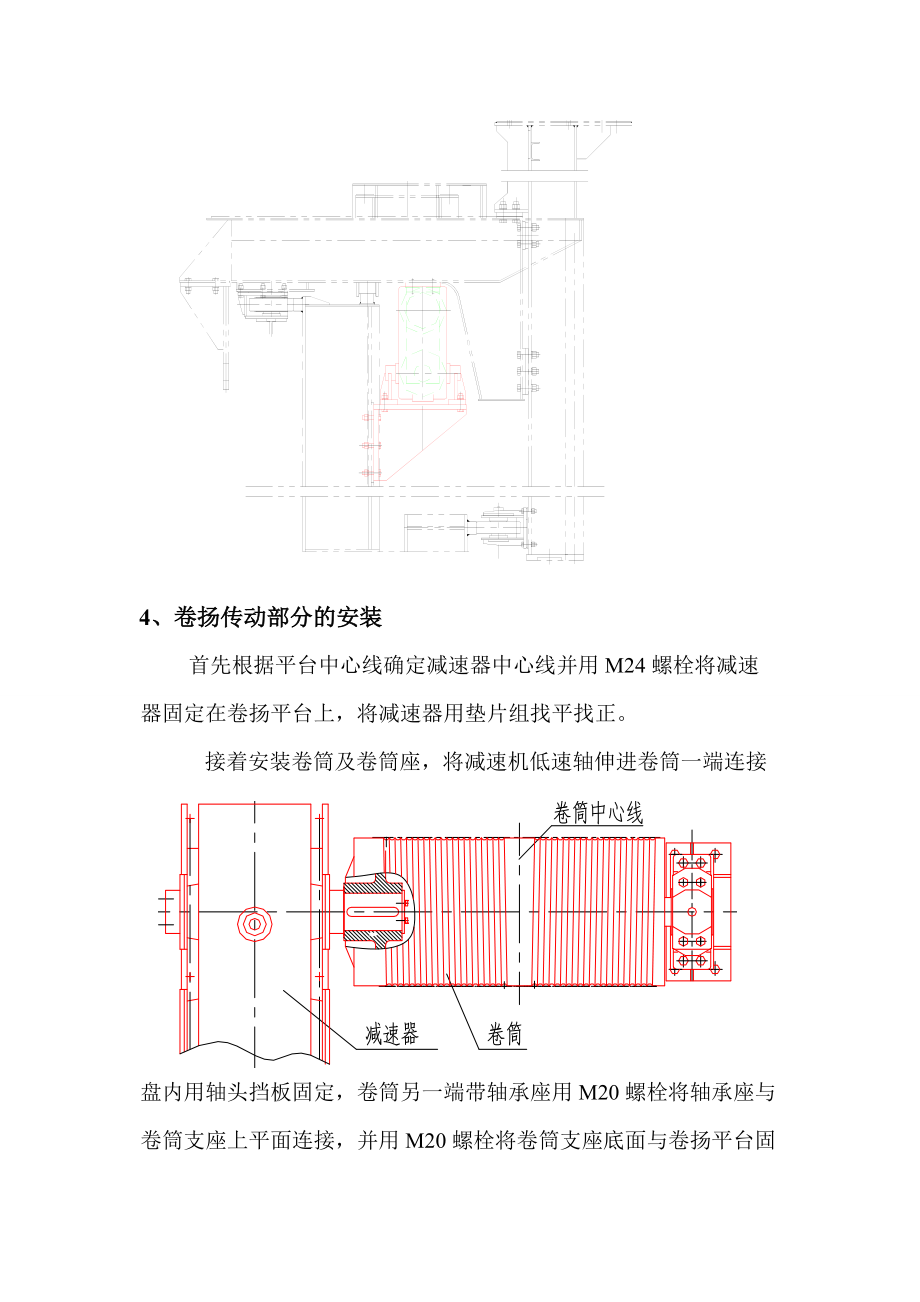

3、的安裝首先根據平臺中心線確定減速器中心線并用M24螺栓將減速器固定在卷?yè)P(yáng)平臺上，將減速器用墊片組找平找正。接著安裝卷筒及卷筒座，將減速機低速軸伸進卷筒一端連接盤內用軸頭擋板固定，卷筒另一端帶軸承座用M20螺栓將軸承座與卷筒支座上平面連接，并用M20螺栓將卷筒支座底面與卷?yè)P(yáng)平臺固定，并用墊片組將卷筒找平、調正使卷筒中心與氧槍中心線重合。其次，安裝主電機、及主電機端帶制動輪聯軸器與氣電雙控推桿制動裝置；先將帶制動輪半聯軸器采用熱裝形式裝到減速機高速軸上，將不帶制動輪半聯軸器采用熱裝形式裝到電機伸出軸上，再用M20螺栓將電動機固定在卷?yè)P(yáng)平臺上，用墊片組找平調正，使減速機端半聯軸器與電機端半聯軸器對齊

4、找正，并用百分表檢測使其徑向跳動與軸向跳動都不超過0.15mm。然后將制動器安裝在制動輪上，并用M16螺栓固定在卷?yè)P(yáng)平臺上。再次，安裝智能主令控制器，將智能主令控制器用M10螺栓固定在支座上，將連接軸一端固定在減速機出軸上，另一端安裝齒輪并與智能主令控制器端齒輪相齒合，調整好后將智能主令控制器底座與卷?yè)P(yáng)平臺焊接在一起。最后，安裝事故提升機組部分，先將帶制動輪半聯軸器采用熱裝形式裝到減速機另一端（主電機對面）高速軸上，將不帶制動輪半聯軸器裝到事故馬達驅動機組的輸出軸上，再用M16螺栓將事故馬達驅動機組固定在卷?yè)P(yáng)平臺上，用墊片組找平調正，使減速機端半聯軸器與事故馬達驅動組端半聯軸器對齊對正，并用百

5、分表檢測使其徑向跳動與軸向跳動都不超過0.15mm。然后將制動器安裝在制動輪上，并用M16螺栓固定在卷?yè)P(yáng)平臺上。5、 安裝定滑輪將定滑輪與滑輪座安裝在活動導軌頂部，保證滑輪中心高320mm、兩個滑輪水平距離為445mm、兩個滑輪前后距離為120mm、前面滑輪中心距氧槍中心距離444mm、兩個滑輪的中心與氧槍中心重合、兩組滑輪之間中心距為1800mm。6、 緩沖裝置安裝將緩沖裝置用M20螺栓與固定導軌底部連接，緩沖裝置彈簧朝上并靠近軌道。7、 固定導軌安裝固定導軌分為上下兩部分，先安裝下半部分，再安裝上半部分，將固定導軌上的支座與車間橫梁固定，保證導軌中心與轉爐氧槍中心重合，偏差不得大于

6、7;1mm，保證固定導軌的垂直度偏差不得大于±0.5mm/m，全長不得大于2mm，保證固定導軌與活動導軌之間軌頭錯位不得大于±0.5mm，固定導軌與活動導軌接頭處留有5mm間隙。8、 定位裝置安裝定位裝置底座焊接固定在煉鋼車間27.5米平臺上，并保證其中心線與氧槍中心線重合，前后方向距氧槍中心線距離為2315mm，定位裝置伸縮距離為200mm,當銷軸伸出時要正好卡進卷?yè)P(yáng)平臺下方的卡槽內，當定位裝置收回時銷軸要完全撤出卡槽，當卷?yè)P(yáng)平臺橫向移動時不允許有任何擦碰現象。9、 限位裝置安裝限位裝置安裝在車間標高29.555米處卷?yè)P(yáng)平臺橫移方向的兩側。當橫移裝置在移動到位要停下來時由

7、于設備本身存在一定的移動慣量不容易馬上停到預想位置，所以在卷?yè)P(yáng)平臺兩側移動位置的終點加裝更可靠的機械限位裝置。限位裝置必須與定位裝置能夠準確相結合，當平臺移動到限位器時必須也是定位裝置銷軸進卡槽位置。10、 清渣器裝置安裝清渣器共兩套分別布置在以氧槍中心線為中心左右兩側，轉爐上方標高16.3米處，清渣器的作用主要是將氧槍從轉爐提起后槍體所帶的大量鋼渣刮掉，各清渣裝置的有效伸縮行程為280mm，保證清渣器伸出時能將氧槍抱住。11、 升降小車安裝升降小車是由小車體、導向輪、滑輪組以及防墜落裝置組成，小車在安裝前已將組裝完成，現場安裝時將組裝好的小車從活動導軌最下方（移動活動導軌使其與固定導軌不在同

8、一直線上）也就是27.5米平臺以下將小車向上拉入軌道，將小車?yán)交顒?dòng)導軌頂端臨時固定住，再用此方式將另一小車裝入備用活動導軌的軌道之中。12、 指示裝置安裝指示裝置是由指示牌、指針以及滑輪組等組成，指示裝置安裝在轉爐一側5.7米平臺上便于觀看的位置，滑輪組根據現場實際情況現場安裝在合適的位置，將兩個指針裝在軌道內。13、 稱重傳感器安裝稱重傳感器裝置安裝在活動導軌頂端預留孔位置，保證中心距為1800mm與角度74.91°。14、 鋼絲繩安裝提升鋼絲繩型號為18NAT6X19S+IWR1770SS左同向捻與18NAT6X19S+IWR1770ZZ右同向捻，一個卷筒上分別需要一根左同向捻

9、鋼絲繩與一根右同向捻鋼絲繩長度都為45米。首先將兩根鋼絲繩一端用壓繩板與螺栓分別固定在卷筒兩端，特別注意根據鋼絲繩的捻向不同將鋼絲繩固定在正確一端（參見下圖）。然后低速轉動卷筒使鋼絲繩順著繩槽纏繞到卷筒上，將兩根鋼絲繩另一端通過頂部的固定滑輪繞過升降小車中的動滑輪組與稱重傳感器下端連接，鋼絲繩連接用繩卡固定，繩卡間距不小于130mm（參見下圖）。指示裝置鋼絲繩安裝，指示裝置用鋼絲繩型號為6X7+IWS 直徑為6mm，共用兩根長度為33米鋼絲繩。鋼絲繩一端固定在升降小車下端，另一端繞過現場安裝的改向滑輪組再繞過指示裝置中的指針然后用繩卡固定在指示裝置頂部的繩座上，繩卡間距不得小于40mm，固定方

10、式參見下圖。15、 各行程開關安裝本套氧槍升降橫移系統共需要7個行程開關，這7個行程開關分別控制著氧槍提升的最高點（2個）、氧槍下降的最低點、橫移平臺的正常位、橫移平臺的備用位、定位裝置的收縮位、定位裝置的伸出位。氧槍提升的最高點處行程開關在活動導軌左右兩個軌道的外側，共2個行程開關；氧槍下降到最低點位的行程開關在固定導軌下部左側，共1個；橫移平臺在最左側時行程開關安裝在卷?yè)P(yáng)平臺右側水平車輪處，共1個；橫移平臺移動到最右側時行程開關安裝在最右側水平車輪處，共1個；定位裝置上在伸出位和縮回位各安裝一個，共2個。16、 綜合調整所有零部件安裝完畢后要進行整體綜合調整，調整各連接零部件的精度。首先調

11、整固定導軌軌面與氧槍中心線距離保證380mm，保證固定導軌的直線度與垂直度，縱橫中心線極限偏差不得大于±1mm，垂直度公差不得大于±0.5mm/1000mm，延其全長不得大于2mm。調整固定導軌與活動導軌，保證固定導軌與活動導軌的直線度不得大于±0.5mm/1000mm，且傾斜方向與固定導軌一直，并保證兩導軌之間軌頭錯位不得大于0.5mm。調整升降小車與導軌的間隙，保證導輪與導軌的極限間隙偏差不得大于0.5mm，保證升級小車在固定導軌下限時，氧槍夾持器的縱橫向中心線極限偏差不得大于1mm。 調整卷筒中心線與定滑輪中心與氧槍中心線要重合。調整橫移部分的橫移行程，確保
