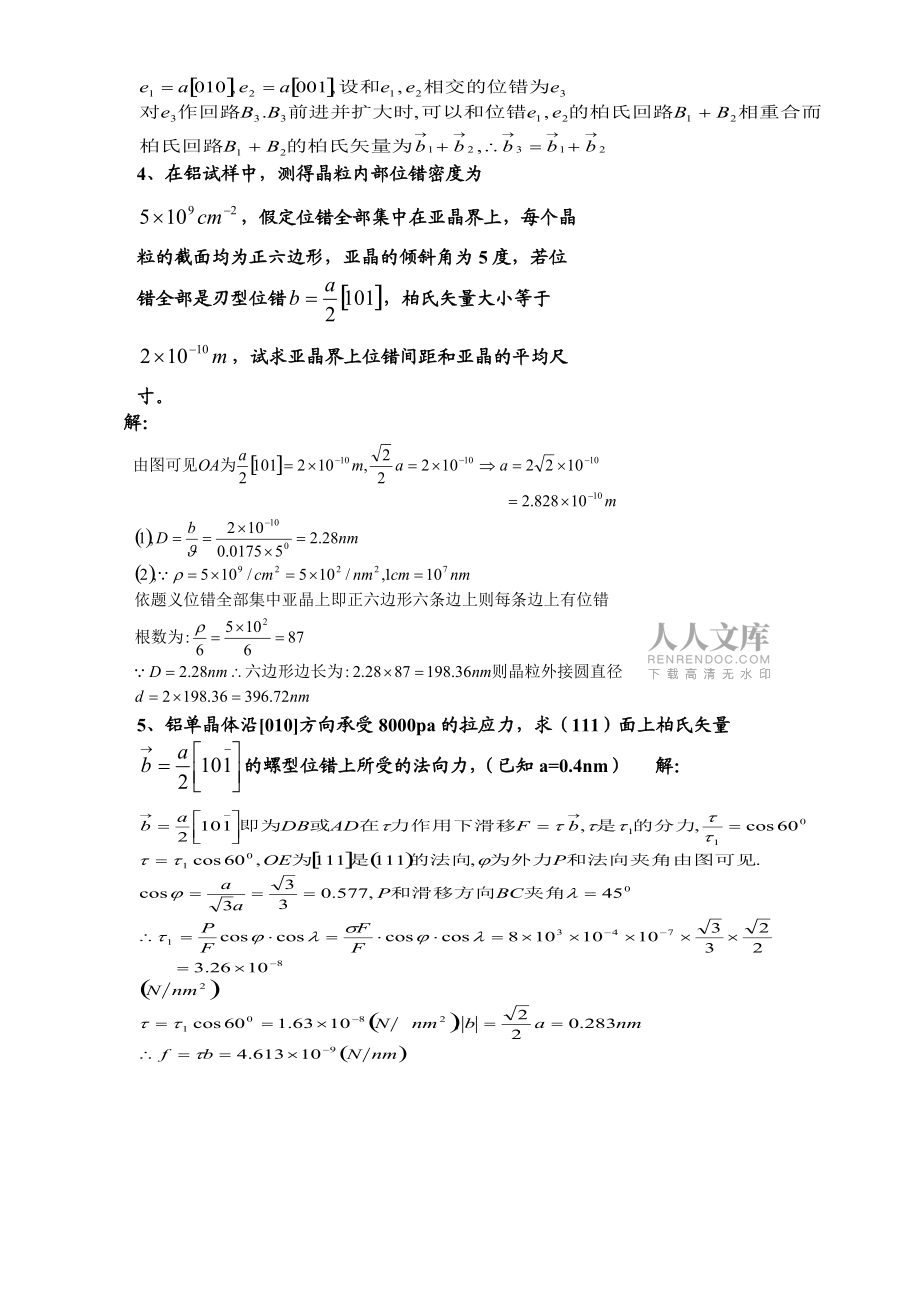

1、晶體中的結構缺陷試題及答案1、純鐵中空位形成能為105KJ/mol,將純鐵加熱到850后激冷至室溫(20),若高溫下的空位能全部保留。試求過飽和空位濃度和平衡空位濃度的比值解:2、畫一個園形位錯環,并在這個平面上任意劃出它的柏氏矢量及位線的方向,據此指出位錯環各線段的性質,注意指明刃型位錯的正負及螺型位錯的左右?答:A點負刃型位錯。C點正刃型位錯。B點左螺型位錯。D點為右螺型位錯。其余各段為混合位錯。3、某晶體中一條柏氏矢量為的位錯線,位錯的一端位于晶體表面,另一端和兩條位錯線相連接。其中一條的柏矢量為,求另一條位錯線的柏氏矢量。 解:據 由已知,4、在鋁試樣中,測得晶粒內部位錯密度為,假定位

2、錯全部集中在亞晶界上,每個晶粒的截面均為正六邊形,亞晶的傾斜角為5度,若位錯全部是刃型位錯,柏氏矢量大小等于,試求亞晶界上位錯間距和亞晶的平均尺寸。 解: 5、鋁單晶體沿010方向承受8000pa的拉應力,求(111)面上柏氏矢量的螺型位錯上所受的法向力,(已知a=0.4nm) 解:6、假定某面心立方晶體的活動滑移系為。試給出引起滑移的位錯的柏氏矢量,并加以說明。如果滑移是由純?nèi)行臀诲e(cuò)引起的,試指出位錯線的方向。如果滑移是由純螺型位錯引起的,試指出位錯線的方向。指出在上述兩種情況下,滑移時位錯線的運動方向。假定在該滑移系上作用一大小為0.7MN/m2的切應力。試計算單位長度刃型位錯及單位長度螺

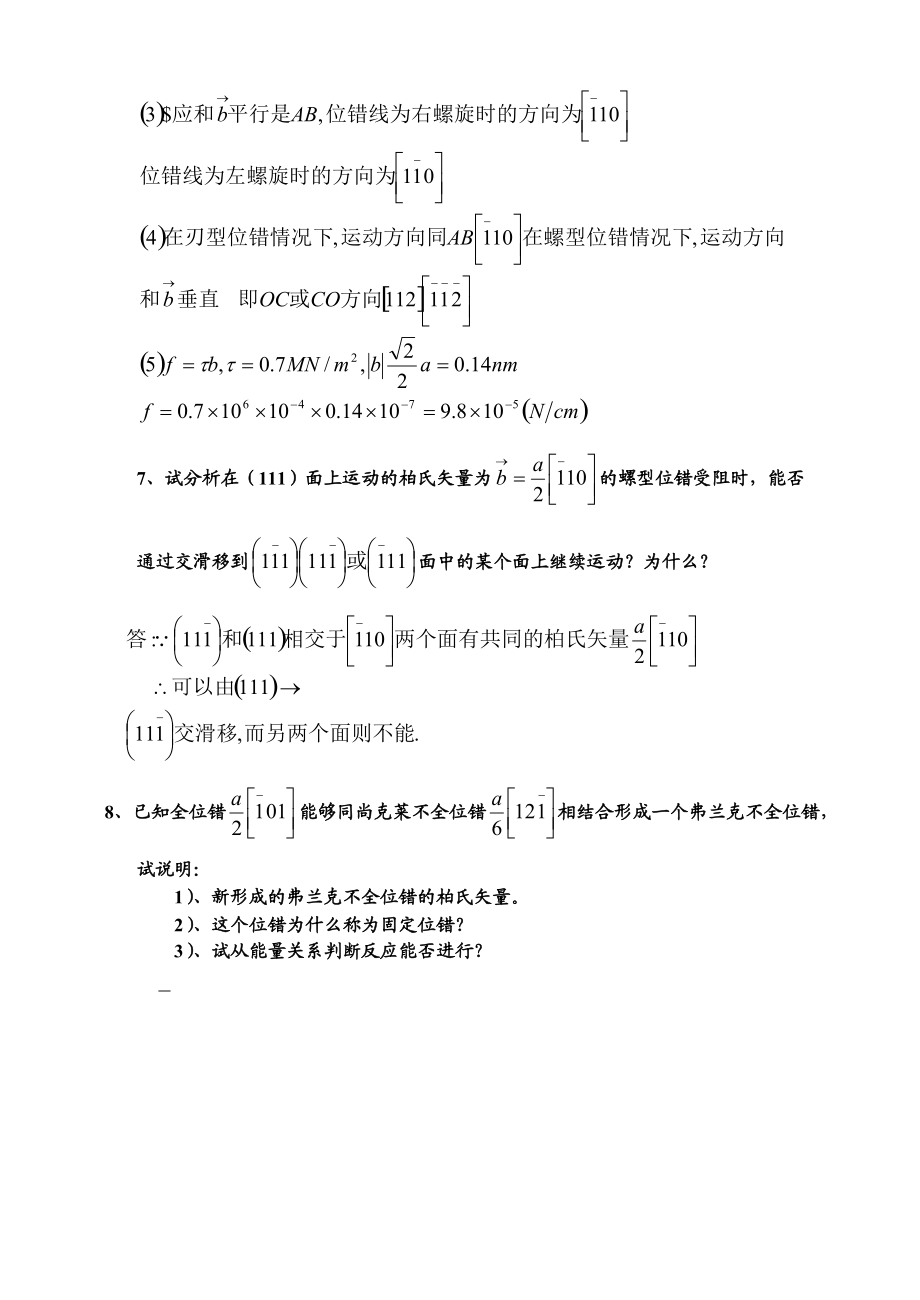

3、型位錯線受力的大小和方向。(取點陣常數為a=0.2nm)解:(1)因?yàn)榛品较驊?yīng)和柏氏矢量方向相同,所以是(2)純?nèi)行臀诲e(cuò)應和7、試分析在(111)面上運動的柏氏矢量為的螺型位錯受阻時,能否通過交滑移到面中的某個面上繼續運動?為什么? 8、已知全位錯能夠同尚克萊不全位錯相結合形成一個弗蘭克不全位錯,試說明:1)、新形成的弗蘭克不全位錯的柏氏矢量。2)、這個位錯為什么稱為固定位錯?3)、試從能量關系判斷反應能否進行? 9、試證明面心立方晶體中兩個肖克萊不全位錯之間的平衡距離d可近似地由下式給出: 其中G是切變模量,b是柏氏矢量的模,r為堆層錯能。 證明:已知在兩個平行位錯之間的作用力為,而全位錯

4、10、加工硬化的林位錯理倫認為加工硬化金屬的屈服強度,其中為局部地區的林位錯密度。試對此加以定性解釋。答:位錯之間反應后可能形成固定位錯。升高,形成固定位錯機會也會增加位錯交截后,可能出現對原位錯有阻礙的割階。升高,出現割階的機會也增加。位錯交截后,不論生成割階還是扭折,都使位錯長度增加,能量增高。此能量增量由外力提供。b越大,能量越高11、試對體心立方晶體中溶質原子和螺型位錯的交互作用進行全面分析。答:在體心立方桔構中,間隙原子的錯配效應具有非球?qū)ΨQ性可使基體中產生切應變不等于零。同時在螺旋位錯的應力場中只有一個獨立的切應力分量,即不等于零,于是便使體心立方晶體中的間隙原子和螺型位錯產生彈性

5、交互作用。在這種彈性交互作用誘發下,使螺型位錯周圍的間隙原子(例如碳),優先占據某一間隙位置,而在分布上產生局布有序化形成snoek氣團。這種氣團和螺型位錯的交互作用可同刃型位錯和cottrell氣團的交互作用一樣強烈。因此snoek氣團對螺型位錯會產生阻礙作用。12、銅晶體上有一直刃型位錯,試作出由此位錯所產生的最大分切應力和距離關系圖,并計算距離為時的最大分切應力,(G=50Mpa,b=0.256nm)13如圖示,在三個平行的滑移面上,有三根平行的刃型位錯線A,B,C。其柏氏矢量大小相等,A,B均被釘扎而不能動。1)假定沒有其它外力,僅在A、B應力場作用下,位錯C向哪個方向運動?2)指出位

6、錯C向上述方向運動后,最終在何處停下?14、如圖給出了A,B兩根位錯線的滑移面和自由表面的交線,確定這兩根位錯線可能是什么類型的?這些交線中哪一根必定會在自由表面出現表面臺階答:位錯A可能是開型位錯,螺型位錯或混合型位錯。位錯B只可能是螺位錯,因?yàn)橹挥新?型位錯才能進行交滑移,而形成如圖所示的跡線。位錯線滑移后在柏氏矢量方向的自由表面會產生一個臺階,在本題情況下,位錯B滑移后在自由表現必定會出現一個臺階。其寬度為柏氏矢量的長度。15、假設有一塊AL晶體為純理想晶體,G=26Gpa,求使位錯移動所需的臨界切應力。答:可排除雜質原子及其它缺陷對位錯的作用,位錯移動僅需克服晶格阻力,即派納力。 16

7、、簡單立方晶體中(100)面上有一位錯,位錯線方向平行,問:2)若在(001)面上有一個b=100,方向平行100的位錯與之相交割,則會發生什么結果?3)交割的結果對進一步運動有何影響?解:1)e1,e2兩根位錯線交割前后的情況如圖所示,交割后在e1,e2上各產生一段扭折(m-m/)和(n-n/)2)e1,s兩根位錯交割前后如圖所示,交割后在e1上產生一段割階(t-t/),在s上產生一段扭折(a-a/)3)位錯線產生扭折后在繼續沿原來的滑移面運動過程中,由于線張力的作用,扭折會消失。位錯線上產生割階后,要繼續在原來的滑移面上運動,需更在的外力做功。提供割階隋位錯運動發生攀移(割階那段位錯的滑移

8、面和原來的滑移面不同所以只能攀移)時所需的空位或間隙原子形成能及遷移能。17、根據位錯反應必須滿足的條件,試判斷下列位錯反應在面心立方晶體中能否進行,并確定無外力作用時反應方向。解:1)矢量(幾何)條件可以,其能量條件:2)由圖可見不符合幾何條件(矢量條件)反應前柏氏矢量和反應后柏氏知量不是首尾相接,所以不能進行。3)由圖可見付合矢量條件其能量條件:18、如圖所示,在同一滑移面上,有兩個相互平行的螺位錯,若該組位錯是同號(a)或異號(b),試分別說明它們的運動方向。答:同號相斥,異號相吸即a圖相斥,b圖相吸。19、試指出圖中兩條位錯線的性質。若位錯所在滑移面為面心立方的(111)試分析其中哪條

9、位錯線容易運動?說明兩位錯線在運動過程中可能發生的變化。解:設位錯線方向如圖所示。A中的bc,de假設為刃型扭折。ab,cd假設為右螺型位錯。(111)是A的滑移面,所以當A運動時bc段向M邊側de段向N邊側,A螺型位錯整體向左移動,所以容易運動。而B(niǎo)中12,34設為刃型割階(其余為右螺型位錯)其滑移面為,不是面心立方晶體的易滑移面。再有B向左(右)運動時,要拖代12,34的半原子面攀移。因此在低溫時,運動困難將產生一串空位。20、如圖所示,在相距為 h的滑移面上有兩個互相平行的同號刃型位錯A,B試求出位錯B通過A上面時所需的切應力表達式。解:建一個座標系,A放在原點上,B離開A。21、已知某

10、面心立方晶體的堆垛層錯能,切變模量G為22、若在AL單晶體(111)上,有位錯當他們發生位錯反應時。)試寫出位錯反應式,并用能量條件確定反應進行方向。)說明新位錯的性質。)當外加拉應力軸向?yàn)闀r(shí),求新位錯受到的力?23、試說明下列各位錯反應是否可以進行?解:1)幾何條件,由圖可見不可以 (柏氏矢量不能首尾相接 能量條件2)幾何條件由圖可見可以。同上求能量條件可知其量條件不符合,所以不能進行。3)幾何條件由圖可見不可以,所以不能進行。 24、面心立方晶體()面上有一位錯,當它沿方向發生切變?yōu)闀r(shí),圖示并寫出該單位位錯的柏氏矢量,若該位錯為刃型位錯或螺型位錯時,試分別指出其位錯線方向。解:因?yàn)榍凶兎较蚣词前厥鲜噶糠较?/p>
